2007 YAMAHA CYGNUS 125 Manuale de Empleo (in Spanish)

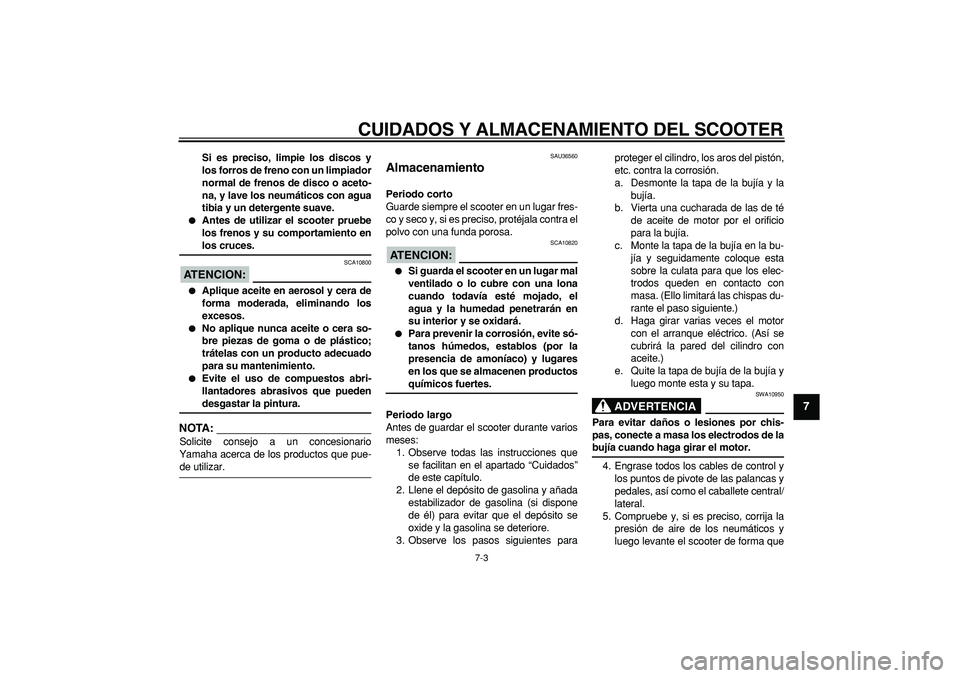

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
2
3
4
5
6
78
9

Si es preciso, limpie los discos y
los forros de freno con un limpiador
normal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave.

Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
los cruces.
ATENCION:

SCA10800

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA:

Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-
de utilizar.
SAU36560
Almacenamiento
Periodo corto
Guarde siempre el scooter en un lugar fres-
co y seco y, si es preciso, protéjala contra el
polvo con una funda porosa.
ATENCION:

SCA10820

Si guarda el scooter en un lugar mal
ventilado o lo cubre con una lona
cuando todavía esté mojado, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar el scooter durante varios
meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes paraproteger el cilindro, los aros del pistón,
etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bu-
jía y seguidamente coloque esta
sobre la culata para que los elec-
trodos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite.)
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
ADVERTENCIA

SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de la
bujía cuando haga girar el motor.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego levante el scooter de forma que

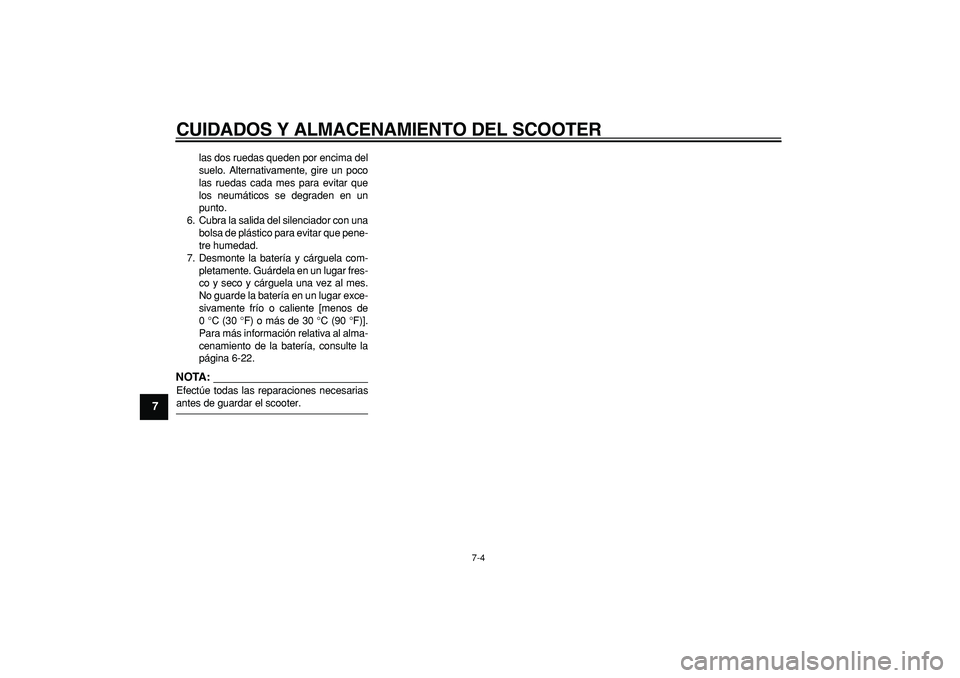

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-4
1
2
3
4
5
6
7
8
9

las dos ruedas queden por encima del
suelo. Alternativamente, gire un poco
las ruedas cada mes para evitar que
los neumáticos se degraden en un
punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de
0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-22.
NOTA:

Efectúe todas las reparaciones necesarias
antes de guardar el scooter.

8-1
2
3
4
5
6
7
89

ESPECIFICACIONES
SAU2633J
Dimensiones:
Longitud total:
1855 mm (73.0 in)
Anchura total:
685 mm (27.0 in)
Altura total:
1130 mm (44.5 in)
Altura del asiento:
785 mm (30.9 in)
Distancia entre ejes:
1295 mm (51.0 in)
Holgura mínima al suelo:
113 mm (4.45 in)
Radio de giro mínimo:
1900 mm (74.8 in)
Peso:
Con aceite y combustible:
120.0 kg (265 lb)
Motor:
Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
125.0 cm
3

Calibre
×
Carrera:
52.4
×
57.9 mm (2.06
×
2.28 in)
Relación de compresión:
10.00 :1
Sistema de arranque:
Sistema de arranque eléctrico y a pedalSistema de lubricación:
Cárter húmedo

Aceite de motor:
Tipo:
SAE20W40
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Cambio periódico de aceite:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Aceite de la transmisión final:
Tipo:
Aceite de motor SAE10W30 tipo SE
Cantidad:
0.11 L (0.12 US qt) (0.10 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento húmedo
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
7.4 L (1.96 US gal) (1.63 Imp.gal)
Inyector de combustible:
Fabricante:
AISAN
Modelo/cantidad:
4P91 01 / 1
Bujía(s):
Fabricante/modelo:
NGK/CR7E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)
Embrague:
Tipo de embrague:
Automático centrífugo en seco
Transmisión:
Sistema de reducción primaria:
Engranaje helicoidal
Relación de reducción primaria:
38/13 (2.923)
Sistema de reducción secundaria:
Engranaje helicoidal
Relación de reducción secundaria:
40/12 (3.333)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugo
Chasis:
Tipo de bastidor:
Chasis de tubos de acero
Ángulo del eje delantero:
27.00 °
Base del ángulo de inclinación:
90.0 mm (3.54 in)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

ESPECIFICACIONES
8-2
1
2
3
4
5
6
7
8
9

Neumático delantero:
Tipo:
Sin cámara
Tamaño:
110/70-12 47L
Fabricante/modelo:
CHENG SHIN / C-992N
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
120/70-12 58L
Fabricante/modelo:
CHENG SHIN / C-6007
Carga máxima:
172 kg (379 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Trasero:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Condiciones de carga:
90–172 kg (198–379 lb)
Delantero:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Trasero:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
J12 X MT2.75
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
J12 X MT3.00
Freno delantero:
Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de tambor
Operación:
Operación con mano izquierda
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
78.0 mm (3.07 in)
Suspensión trasera:
Tipo:
Basculante unitaria
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceiteTrayectoria de la rueda:
95.5 mm (3.76 in)
Sistema eléctrico:
Sistema de encendido:
Bobina de encendido transistorizada (digi-
tal)
Sistema estándar:
Magneto CA
Batería:
Modelo:
MF (YT7B-BS)
Voltaje, capacidad:
12 V, 6.5 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla
×
canti-
dad:
Faro delantero:
12 V, 60 W/55.0 W
×
1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W
×
1
Luz de intermitencia delantera:
12 V, 10.0 W
×
2
Luz de intermitencia trasera:
12 V, 10.0 W
×
2
Luz auxiliar:
12 V, 5.0 W
×
2
Luz de instrumentos:
LED x 2
Testigo de luz de carretera:
LED x 1
Luz indicadora de intermitencia:
LED x 1

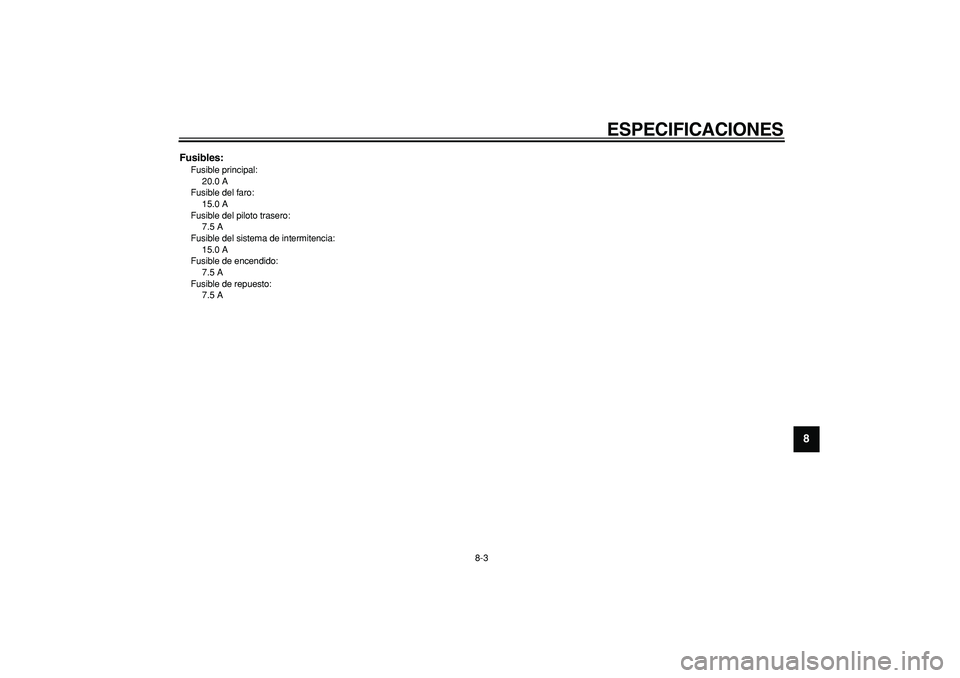

ESPECIFICACIONES
8-3
2
3
4
5
6
7
89

Fusibles:
Fusible principal:
20.0 A
Fusible del faro:
15.0 A
Fusible del piloto trasero:
7.5 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
7.5 A
Fusible de repuesto:
7.5 A

9-1
1
2
3
4
5
6
7
8
9

INFORMACIÓN PARA EL CONSUMIDOR
SAU26351
Números de identificación
Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26410
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.
NOTA:

El número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridades
de su localidad a efectos de matriculación.
1. Número de identificación de la llave
ZAUM00**
1

1. Número de identificación del vehículo
ZAUM00**
1

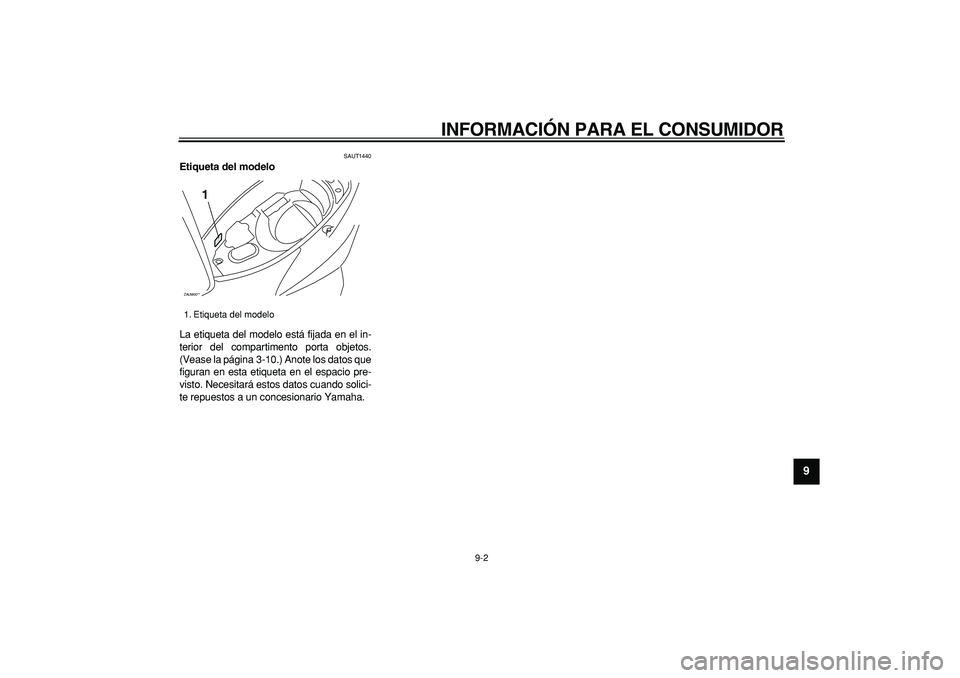

INFORMACIÓN PARA EL CONSUMIDOR
9-2
2
3
4
5
6
7
8
9

SAUT1440
Etiqueta del modelo
La etiqueta del modelo está fijada en el in-
terior del compartimento porta objetos.
(Vease la página 3-10.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
1. Etiqueta del modelo
ZAUM00**
1

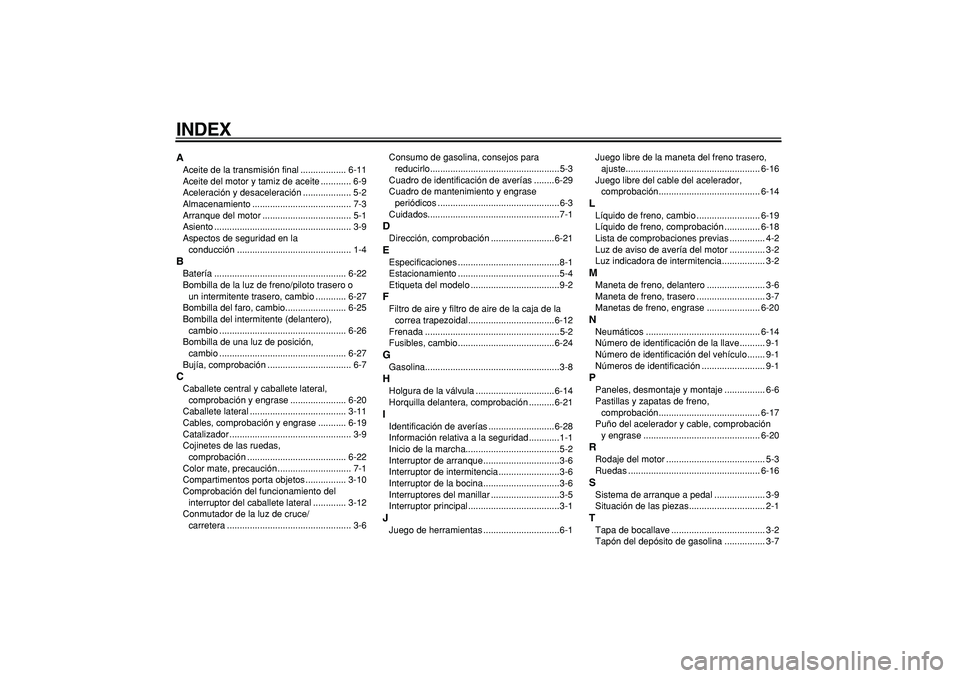

INDEX
A
Aceite de la transmisión final .................. 6-11
Aceite del motor y tamiz de aceite ............ 6-9
Aceleración y desaceleración ................... 5-2
Almacenamiento ....................................... 7-3
Arranque del motor ................................... 5-1
Asiento ...................................................... 3-9
Aspectos de seguridad en la
conducción ............................................. 1-4
B
Batería .................................................... 6-22
Bombilla de la luz de freno/piloto trasero o
un intermitente trasero, cambio ............ 6-27
Bombilla del faro, cambio........................ 6-25
Bombilla del intermitente (delantero),
cambio .................................................. 6-26
Bombilla de una luz de posición,
cambio .................................................. 6-27
Bujía, comprobación ................................. 6-7
C
Caballete central y caballete lateral,
comprobación y engrase ...................... 6-20
Caballete lateral ...................................... 3-11
Cables, comprobación y engrase ........... 6-19
Catalizador ................................................ 3-9
Cojinetes de las ruedas,
comprobación ....................................... 6-22
Color mate, precaución ............................. 7-1
Compartimentos porta objetos ................ 3-10
Comprobación del funcionamiento del
interruptor del caballete lateral ............. 3-12
Conmutador de la luz de cruce/
carretera ................................................. 3-6Consumo de gasolina, consejos para
reducirlo...................................................5-3
Cuadro de identificación de averías ........6-29
Cuadro de mantenimiento y engrase
periódicos ................................................6-3
Cuidados....................................................7-1
D
Dirección, comprobación .........................6-21
E
Especificaciones ........................................8-1
Estacionamiento ........................................5-4
Etiqueta del modelo ...................................9-2
F
Filtro de aire y filtro de aire de la caja de la
correa trapezoidal..................................6-12
Frenada .....................................................5-2
Fusibles, cambio ......................................6-24
G
Gasolina.....................................................3-8
H
Holgura de la válvula ...............................6-14
Horquilla delantera, comprobación ..........6-21
I
Identificación de averías ..........................6-28
Información relativa a la seguridad ............1-1
Inicio de la marcha.....................................5-2
Interruptor de arranque ..............................3-6
Interruptor de intermitencia ........................3-6
Interruptor de la bocina ..............................3-6
Interruptores del manillar ...........................3-5
Interruptor principal ....................................3-1
J
Juego de herramientas ..............................6-1Juego libre de la maneta del freno trasero,
ajuste..................................................... 6-16
Juego libre del cable del acelerador,
comprobación........................................ 6-14
L
Líquido de freno, cambio ......................... 6-19
Líquido de freno, comprobación .............. 6-18
Lista de comprobaciones previas .............. 4-2
Luz de aviso de avería del motor .............. 3-2
Luz indicadora de intermitencia................. 3-2
M
Maneta de freno, delantero ....................... 3-6
Maneta de freno, trasero ........................... 3-7
Manetas de freno, engrase ..................... 6-20
N
Neumáticos ............................................. 6-14
Número de identificación de la llave.......... 9-1
Número de identificación del vehículo....... 9-1
Números de identificación ......................... 9-1
P
Paneles, desmontaje y montaje ................ 6-6
Pastillas y zapatas de freno,
comprobación........................................ 6-17
Puño del acelerador y cable, comprobación
y engrase .............................................. 6-20
R
Rodaje del motor ....................................... 5-3
Ruedas .................................................... 6-16
S
Sistema de arranque a pedal .................... 3-9
Situación de las piezas.............................. 2-1
T
Tapa de bocallave ..................................... 3-2
Tapón del depósito de gasolina ................ 3-7
