2007 YAMAHA AEROX50 Manuale duso (in Italian)

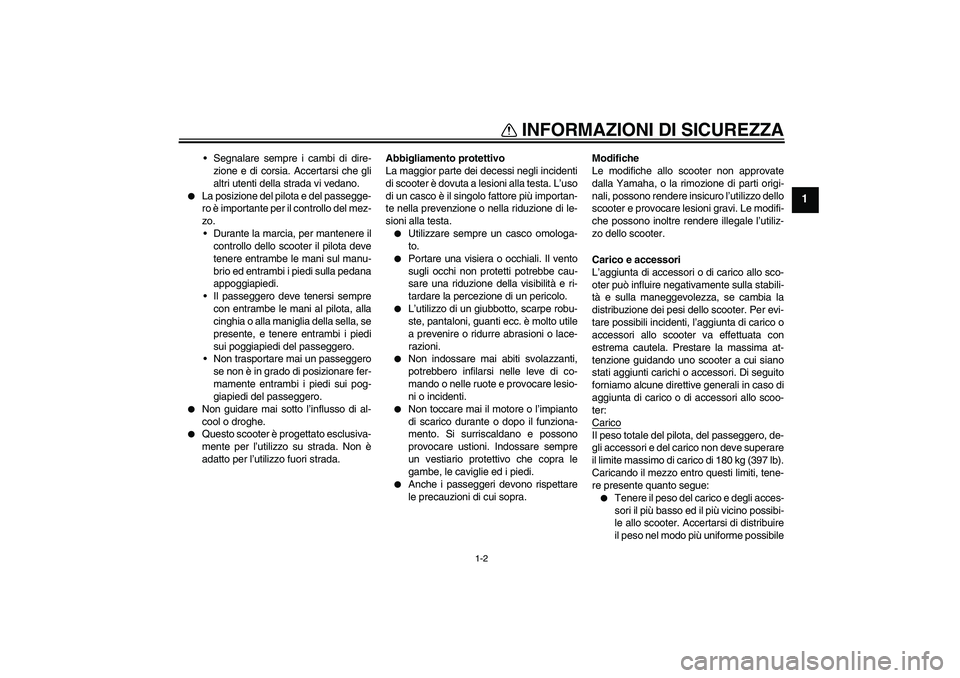

INFORMAZIONI DI SICUREZZA
1-2
1
Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.


La posizione del pilota e del passegge-
ro è importante per il controllo del mez-
zo.
Durante la marcia, per mantenere il
controllo dello scooter il pilota deve
tenere entrambe le mani sul manu-
brio ed entrambi i piedi sulla pedana
appoggiapiedi.
Il passeggero deve tenersi sempre
con entrambe le mani al pilota, alla
cinghia o alla maniglia della sella, se
presente, e tenere entrambi i piedi
sui poggiapiedi del passeggero.
Non trasportare mai un passeggero
se non è in grado di posizionare fer-
mamente entrambi i piedi sui pog-
giapiedi del passeggero.


Non guidare mai sotto l’influsso di al-
cool o droghe.


Questo scooter è progettato esclusiva-
mente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.Abbigliamento protettivo
La maggior parte dei decessi negli incidenti
di scooter è dovuta a lesioni alla testa. L’uso
di un casco è il singolo fattore più importan-
te nella prevenzione o nella riduzione di le-
sioni alla testa.


Utilizzare sempre un casco omologa-
to.


Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.


L’utilizzo di un giubbotto, scarpe robu-
ste, pantaloni, guanti ecc. è molto utile
a prevenire o ridurre abrasioni o lace-
razioni.


Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando o nelle ruote e provocare lesio-
ni o incidenti.


Non toccare mai il motore o l’impianto
di scarico durante o dopo il funziona-
mento. Si surriscaldano e possono
provocare ustioni. Indossare sempre
un vestiario protettivo che copra le
gambe, le caviglie ed i piedi.


Anche i passeggeri devono rispettare
le precauzioni di cui sopra.Modifiche
Le modifiche allo scooter non approvate
dalla Yamaha, o la rimozione di parti origi-
nali, possono rendere insicuro l’utilizzo dello
scooter e provocare lesioni gravi. Le modifi-
che possono inoltre rendere illegale l’utiliz-
zo dello scooter.
Carico e accessori
L’aggiunta di accessori o di carico allo sco-
oter può influire negativamente sulla stabili-
tà e sulla maneggevolezza, se cambia la
distribuzione dei pesi dello scooter. Per evi-
tare possibili incidenti, l’aggiunta di carico o
accessori allo scooter va effettuata con
estrema cautela. Prestare la massima at-
tenzione guidando uno scooter a cui siano
stati aggiunti carichi o accessori. Di seguito
forniamo alcune direttive generali in caso di
aggiunta di carico o di accessori allo scoo-
ter:
Carico
Il peso totale del pilota, del passeggero, de-
gli accessori e del carico non deve superare
il limite massimo di carico di 180 kg (397 lb).
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:

Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le allo scooter. Accertarsi di distribuire
il peso nel modo più uniforme possibile

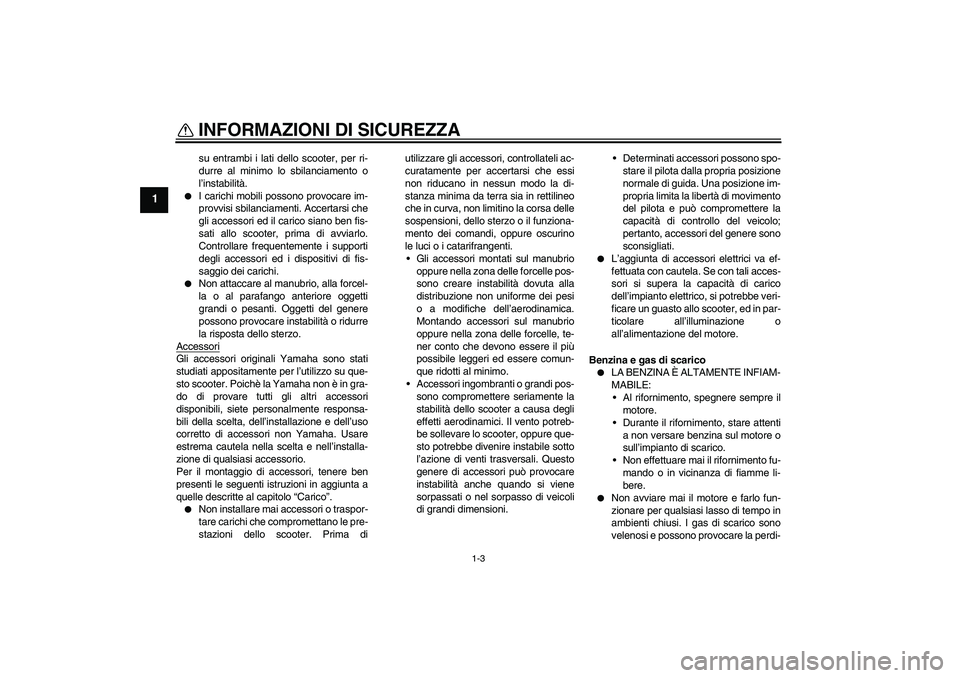

INFORMAZIONI DI SICUREZZA
1-3
1
su entrambi i lati dello scooter, per ri-
durre al minimo lo sbilanciamento o
l’instabilità.


I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati allo scooter, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.


Non attaccare al manubrio, alla forcel-
la o al parafango anteriore oggetti
grandi o pesanti. Oggetti del genere
possono provocare instabilità o ridurre
la risposta dello sterzo.
Accessori
Gli accessori originali Yamaha sono stati
studiati appositamente per l’utilizzo su que-
sto scooter. Poichè la Yamaha non è in gra-
do di provare tutti gli altri accessori
disponibili, siete personalmente responsa-
bili della scelta, dell’installazione e dell’uso
corretto di accessori non Yamaha. Usare
estrema cautela nella scelta e nell’installa-
zione di qualsiasi accessorio.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni dello scooter. Prima diutilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessun modo la di-
stanza minima da terra sia in rettilineo
che in curva, non limitino la corsa delle
sospensioni, dello sterzo o il funziona-
mento dei comandi, oppure oscurino
le luci o i catarifrangenti.
Gli accessori montati sul manubrio
oppure nella zona delle forcelle pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona delle forcelle, te-
ner conto che devono essere il più
possibile leggeri ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità dello scooter a causa degli
effetti aerodinamici. Il vento potreb-
be sollevare lo scooter, oppure que-
sto potrebbe divenire instabile sotto
l’azione di venti trasversali. Questo
genere di accessori può provocare
instabilità anche quando si viene
sorpassati o nel sorpasso di veicoli
di grandi dimensioni.Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del veicolo;
pertanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se con tali acces-
sori si supera la capacità di carico
dell’impianto elettrico, si potrebbe veri-
ficare un guasto allo scooter, ed in par-
ticolare all’illuminazione o
all’alimentazione del motore.
Benzina e gas di scarico


LA BENZINA È ALTAMENTE INFIAM-
MABILE:
Al rifornimento, spegnere sempre il
motore.
Durante il rifornimento, stare attenti
a non versare benzina sul motore o
sull’impianto di scarico.
Non effettuare mai il rifornimento fu-
mando o in vicinanza di fiamme li-
bere.


Non avviare mai il motore e farlo fun-
zionare per qualsiasi lasso di tempo in
ambienti chiusi. I gas di scarico sono
velenosi e possono provocare la perdi-

INFORMAZIONI DI SICUREZZA
1-4
1
ta della conoscenza e la morte in bre-
ve tempo. Far funzionare lo scooter
sempre e soltanto in ambienti provvisti
di una adeguata ventilazione.


Prima di lasciare incustodito lo scoo-
ter, spegnere sempre il motore e to-
gliere la chiave dall’interruttore
principale. Tener presente quanto se-
gue quando si parcheggia lo scooter:
Il motore e l’impianto di scarico pos-
sono essere molto caldi, pertanto
parcheggiare lo scooter in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino questi punti caldi
del veicolo.
Non parcheggiare lo scooter su
pendenze o su terreno soffice, altri-
menti potrebbe ribaltarsi.
Non parcheggiare lo scooter accan-
to a possibili fonti infiammabili (per
es. caldaie a cherosene, o vicino ad
una fiamma libera), altrimenti po-
trebbe prendere fuoco.


Se si dovesse ingerire della benzina,
inalare una gran quantità di vapori di
benzina, o se la benzina viene a con-
tatto degli occhi, contattare immediata-
mente un medico.. Se si versa benzina
sulla pelle o sugli abiti, lavare imme-
diatamente con sapone ed acqua e
cambiare gli abiti.
HAU10371
Ulteriori consigli per una guida
sicura

Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.


Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evita-
re frenate brusche, in quanto lo scoo-
ter potrebbe slittare. Frenare
lentamente quando ci si arresta su una
superficie bagnata.


Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.


Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.


Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere lo scooter diritto
altrimenti potrebbe scivolare via da
sotto chi guida.


Le pastiglie del freno potrebbero ba-
gnarsi nel lavare il veicolo. Verificare
sempre i freni prima di montare sul ve-
icolo appena lavato.


Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori bril-
lanti.


Non trasportare troppo bagaglio sullo
scooter. Quando è sovraccarico, lo
scooter è instabile.

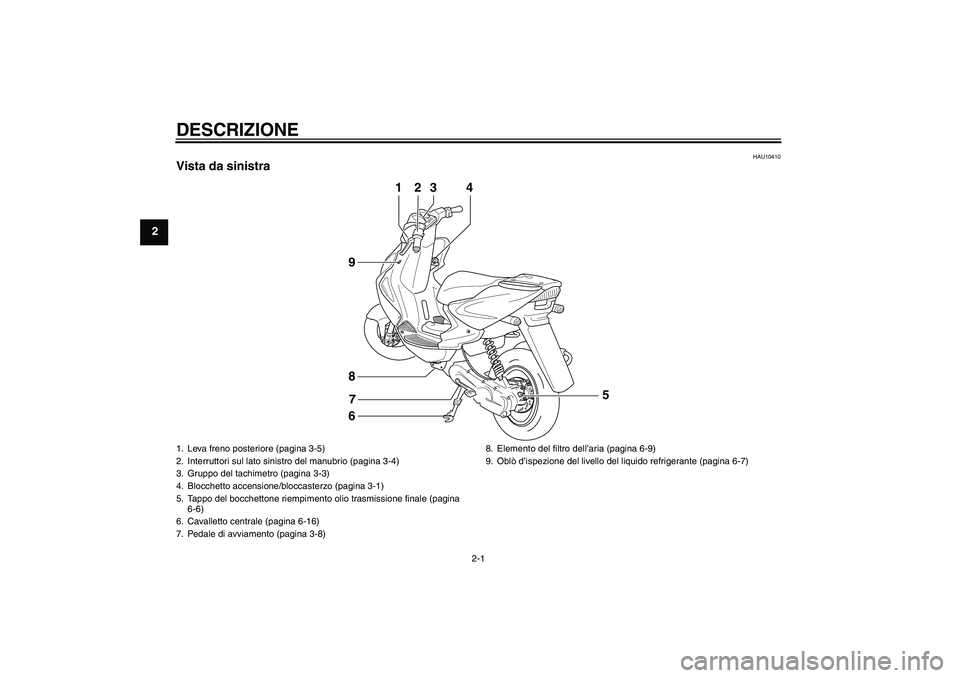

DESCRIZIONE
2-1
2
HAU10410
Vista da sinistra
1
23
4
6 8
9
7
5
1. Leva freno posteriore (pagina 3-5)
2. Interruttori sul lato sinistro del manubrio (pagina 3-4)
3. Gruppo del tachimetro (pagina 3-3)
4. Blocchetto accensione/bloccasterzo (pagina 3-1)
5. Tappo del bocchettone riempimento olio trasmissione finale (pagina
6-6)
6. Cavalletto centrale (pagina 6-16)
7. Pedale di avviamento (pagina 3-8)8. Elemento del filtro dell’aria (pagina 6-9)
9. Oblò d’ispezione del livello del liquido refrigerante (pagina 6-7)

DESCRIZIONE
2-2
2
HAU10420
Vista da destra
23
1
4
56
1. Tappo del serbatoio del carburante (pagina 3-6)
2. Manopola acceleratore (pagina 6-10)
3. Leva freno anteriore (pagina 3-5)
4. Tappo serbatoio liquido refrigerante (pagina 6-7)
5. Batteria/fusibile (pagina 6-18/6-19)
6. Tappo serbatoio olio (pagina 3-7)

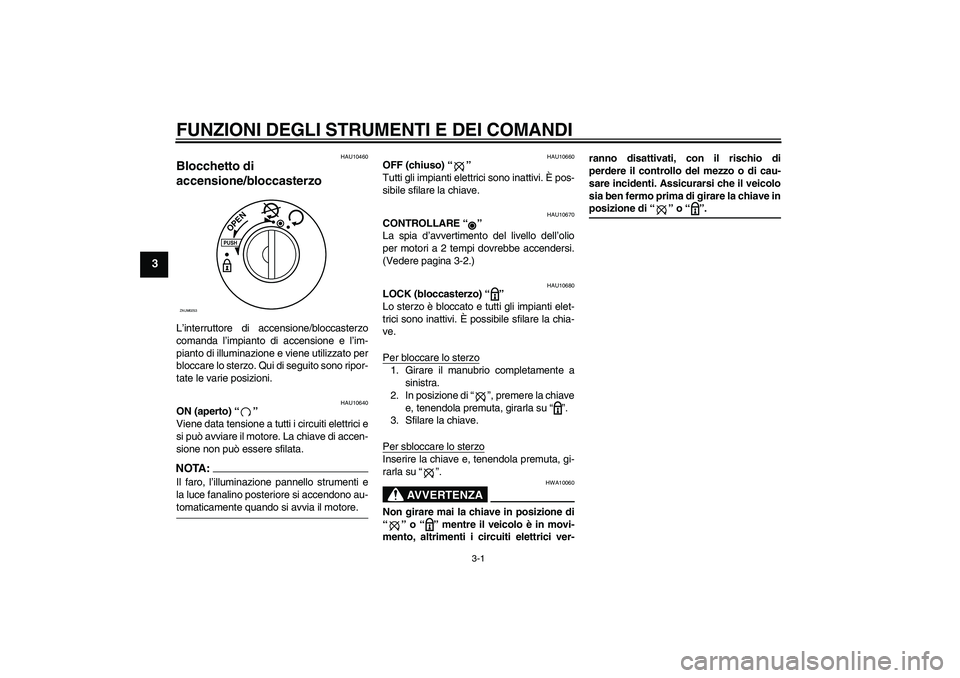

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10460
Blocchetto di
accensione/bloccasterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo. Qui di seguito sono ripor-
tate le varie posizioni.
HAU10640
ON (aperto) “”
Viene data tensione a tutti i circuiti elettrici e
si può avviare il motore. La chiave di accen-
sione non può essere sfilata.NOTA:Il faro, l’illuminazione pannello strumenti e
la luce fanalino posteriore si accendono au-tomaticamente quando si avvia il motore.
HAU10660
OFF (chiuso) “”
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
HAU10670
CONTROLLARE “”
La spia d’avvertimento del livello dell’olio
per motori a 2 tempi dovrebbe accendersi.
(Vedere pagina 3-2.)
HAU10680
LOCK (bloccasterzo) “”
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. In posizione di “”, premere la chiave
e, tenendola premuta, girarla su “”.
3. Sfilare la chiave.
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “”.
AVVERTENZA
HWA10060
Non girare mai la chiave in posizione di
“” o “” mentre il veicolo è in movi-
mento, altrimenti i circuiti elettrici ver-ranno disattivati, con il rischio di
perdere il controllo del mezzo o di cau-
sare incidenti. Assicurarsi che il veicolo
sia ben fermo prima di girare la chiave in
posizione di “” o “”.
PUSHOPEN
ZAUM0253

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU11002
Spie di segnalazione e di
avvertimento
HAU11020
Spia indicatore di direzione “”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori di
direzione viene spostato a sinistra o destra.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11180
Spia d’avvertimento livello olio “”
Questa spia d’avvertimento si accende
quando la chiave di accensione è sulla po-
sizione “”, oppure se il livello nel serbatoio
dell’olio per motori a 2 tempi risultasse bas-
so durante il funzionamento. Se la spia
d’avvertimento dovesse accendersi mentre
il veicolo è in moto, fermarsi immediata-
mente e riempire il serbatoio dell’olio con
Yamalube 2 oppure con un olio equivalente
per motori a 2 tempi, purché siano di grado
JASO “FC” o di grado ISO, “EG-C” o “EG-
D”. La spia d’avvertimento dovrebbe spe-
gnersi una volta riempito il serbatoio
dell’olio del motore a 2 tempi.NOTA:Se la spia d’avvertimento non si accende
quando la chiave è in posizione “” o non si
spegne dopo il riempimento del serbatoio
con olio per motori a 2 tempi, far controllare
il circuito elettrico da un concessionarioYamaha.ATTENZIONE:
HCA10010
Non utilizzare il veicolo fino a quando
non si è certi che il livello dell’olio moto-re è sufficiente.
HAU11430
Spia d’avvertimento della temperatura
del liquido refrigerante “”
Questa spia si accende quando il motore si
surriscalda. In questo caso, arrestare im-
mediatamente il motore e lasciarlo raffred-
dare.ATTENZIONE:
HCA10020
Non far funzionare il motore se è surri-scaldato.
1. Spia indicatore di direzione “”
2. Spia luce abbagliante “”
3. Spia d’avvertimento livello olio “”
TEMP
123
ZAUM0254
1. Spia d’avvertimento della temperatura del li-
quido refrigerante “”
TEMP
Km / h
E1/2
F
1
ZAUM0255

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAU11620
Gruppo del tachimetro SOLO REGNO UNITOIl gruppo del tachimetro comprende un ta-
chimetro e un contachilometri totalizzatore.
Il tachimetro indica la velocità di marcia. Il
contachilometri totalizzatore indica la di-
stanza totale percorsa.
HAU11851
Contagiri (a seconda del
modello)Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.ATTENZIONE:
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 10000 giri/min e oltre
1. Tachimetro
2. Contachilometri totalizzatore
1. Tachimetro
2. Contachilometri totalizzatore
21
ZAUM0291
21
ZAUM0594
1. Contagiri
2. Zona rossa del contagiri
1
2
ZAUM0292
