2007 Seat Altea XL Manual del propietario (in Spanish)

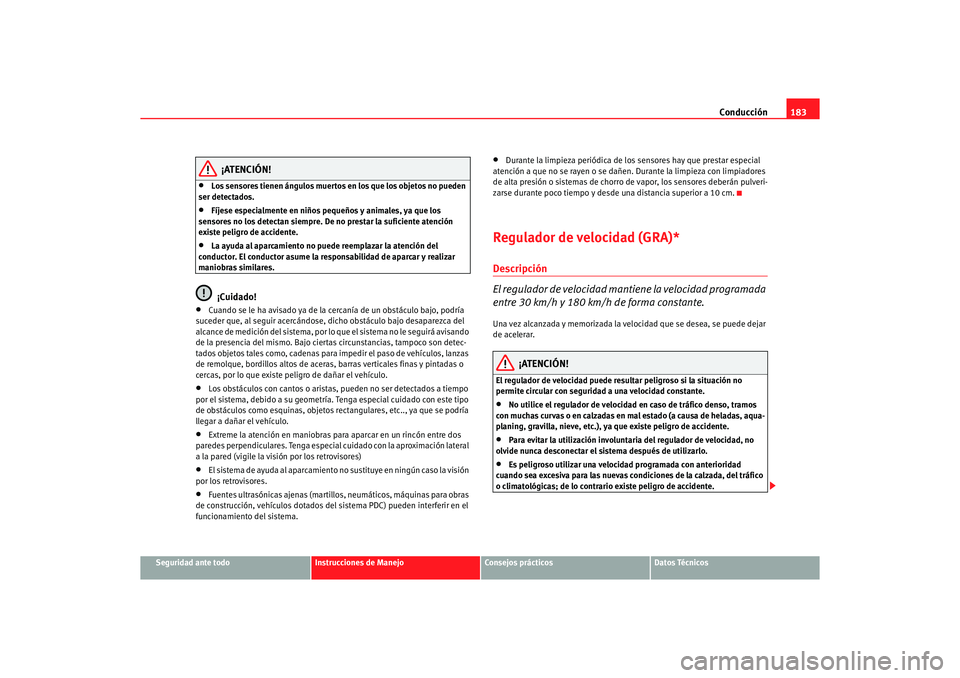

Conducción183
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
•
Los sensores tienen ángulos muertos en los que los objetos no pueden
ser detectados.
•
Fíjese especialmente en niños pequeños y animales, ya que los
sensores no los detectan siempre. De no prestar la suficiente atención
existe peligro de accidente.
•
La ayuda al aparcamiento no puede reemplazar la atención del
conductor. El conductor asume la responsabilidad de aparcar y realizar
maniobras similares.¡Cuidado!
•
Cuando se le ha avisado ya de la cercanía de un obstáculo bajo, podría
suceder que, al seguir acercándose, dicho obstáculo bajo desaparezca del
alcance de medición del sistema, por lo que el sistema no le seguirá avisando
de la presencia del mismo. Bajo ciertas circunstancias, tampoco son detec-
tados objetos tales como, cadenas para impedir el paso de vehículos, lanzas
de remolque, bordillos altos de aceras, barras verticales finas y pintadas o
cercas, por lo que existe peligro de dañar el vehículo.
•
Los obstáculos con cantos o aristas, pueden no ser detectados a tiempo
por el sistema, debido a su geometría. Tenga especial cuidado con este tipo
de obstáculos como esquinas, objetos rectangulares, etc.., ya que se podría
llegar a dañar el vehículo.
•
Extreme la atención en maniobras pa ra aparcar en un rincón entre dos
paredes perpendiculares. Tenga especial cuidado con la aproximación lateral
a la pared (vigile la visión por los retrovisores)
•
El sistema de ayuda al aparcamiento no sustituye en ningún caso la visión
por los retrovisores.
•
Fuentes ultrasónicas ajenas (martillos, neumáticos, máquinas para obras
de construcción, vehículos dotados del sistema PDC) pueden interferir en el
funcionamiento del sistema.
•
Durante la limpieza periódica de los sensores hay que prestar especial
atención a que no se rayen o se dañen. Durante la limpieza con limpiadores
de alta presión o sistemas de chorro de vapor, los sensores deberán pulveri-
zarse durante poco tiempo y desde una distancia superior a 10 cm.
Regulador de velocidad (GRA)*Descripción
El regulador de velocidad mantiene la velocidad programada
entre 30 km/h y 180 km/h de forma constante.Una vez alcanzada y memorizada la velocidad que se desea, se puede dejar
de acelerar.
¡ATENCIÓN!
El regulador de velocidad puede resultar peligroso si la situación no
permite circular con seguridad a una velocidad constante.•
No utilice el regulador de velocidad en caso de tráfico denso, tramos
con muchas curvas o en calzadas en mal estado (a causa de heladas, aqua-
planing, gravilla, nieve, etc.), ya que existe peligro de accidente.
•
Para evitar la utilización involuntar ia del regulador de velocidad, no
olvide nunca desconectar el sistema después de utilizarlo.
•
Es peligroso utilizar una velocidad programada con anterioridad
cuando sea excesiva para las nuevas condiciones de la calzada, del tráfico
o climatológicas; de lo contrario existe peligro de accidente.
s29o.book Seite 183 Mittwoch, 19. Juli 2006 11:20 11

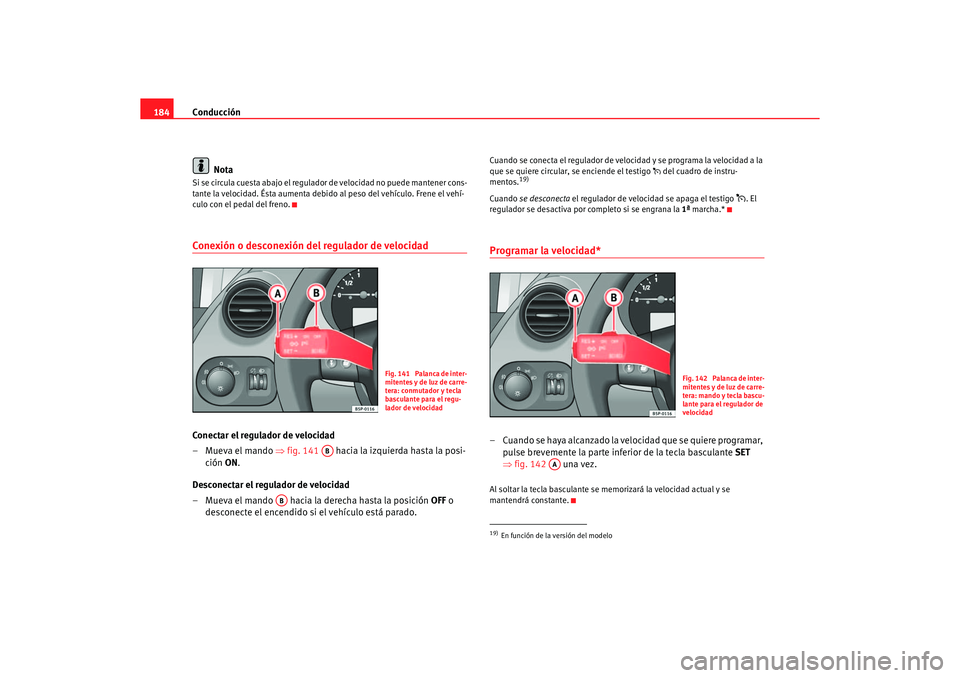

Conducción
184
NotaSi se circula cuesta abajo el regulador de velocidad no puede mantener cons-
tante la velocidad. Ésta aumenta debido al peso del vehículo. Frene el vehí-
culo con el pedal del freno.Conexión o desconexión del regulador de velocidadConectar el regulador de velocidad
–Mueva el mando ⇒ fig. 141 hacia la izquierda hasta la posi-
ción ON.
Desconectar el regulador de velocidad
– Mueva el mando hacia la derecha hasta la posición OFF o
desconecte el encendido si el vehículo está parado.
Cuando se conecta el regulador de velocidad y se programa la velocidad a la
que se quiere circular, se enciende el testigo  del cuadro de instru-
mentos.
19)
Cuando se desconecta el regulador de velocidad se apaga el testigo
. El
regulador se desactiva por completo si se engrana la 1ª marcha.*
Programar la velocidad*– Cuando se haya alcanzado la velocidad que se quiere programar,
pulse brevemente la parte inferior de la tecla basculante SET
⇒ fig. 142 una vez.Al soltar la tecla basculante se memorizará la velocidad actual y se
mantendrá constante.
Fig. 141 Palanca de inter-
mitentes y de luz de carre-
tera: conmutador y tecla
basculante para el regu-
lador de velocidad
AB
AB
19)En función de la versión del modelo
Fig. 142 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
s29o.book Seite 184 Mittwoch, 19. Juli 2006 11:20 11

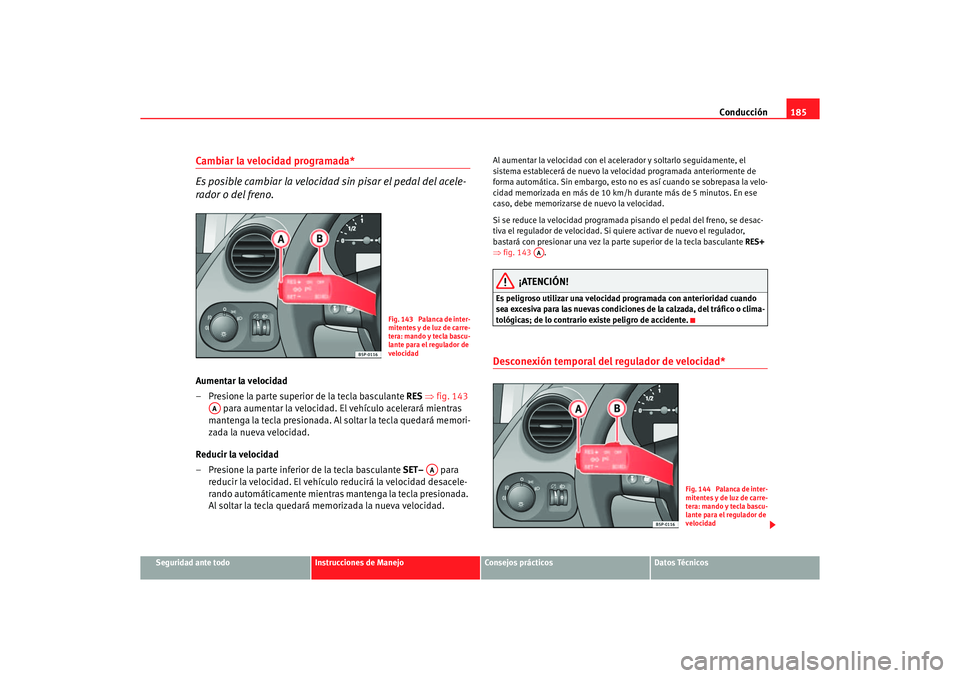

Conducción185
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Cambiar la velocidad programada*
Es posible cambiar la velocidad sin pisar el pedal del acele-
rador o del freno.Aumentar la velocidad
– Presione la parte superior de la tecla basculante RES ⇒fig. 143
para aumentar la velocidad. El vehículo acelerará mientras
mantenga la tecla presionada. Al soltar la tecla quedará memori-
zada la nueva velocidad.
Reducir la velocidad
– Presione la parte inferior de la tecla basculante SET– para
reducir la velocidad. El vehículo reducirá la velocidad desacele-
rando automáticamente mientras mantenga la tecla presionada.
Al soltar la tecla quedará memorizada la nueva velocidad.
Al aumentar la velocidad con el acelerador y soltarlo seguidamente, el
sistema establecerá de nuevo la velocidad programada anteriormente de
forma automática. Sin embargo, esto no es así cuando se sobrepasa la velo-
cidad memorizada en más de 10 km/h durante más de 5 minutos. En ese
caso, debe memorizarse de nuevo la velocidad.
Si se reduce la velocidad programada pisando el pedal del freno, se desac-
tiva el regulador de velocidad. Si qu iere activar de nuevo el regulador,
bastará con presionar una vez la part e superior de la tecla basculante RES+
⇒ fig. 143 .
¡ATENCIÓN!
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o clima-
tológicas; de lo contrario existe peligro de accidente.Desconexión temporal del regulador de velocidad*
Fig. 143 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
AA
AA
Fig. 144 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
s29o.book Seite 185 Mittwoch, 19. Juli 2006 11:20 11

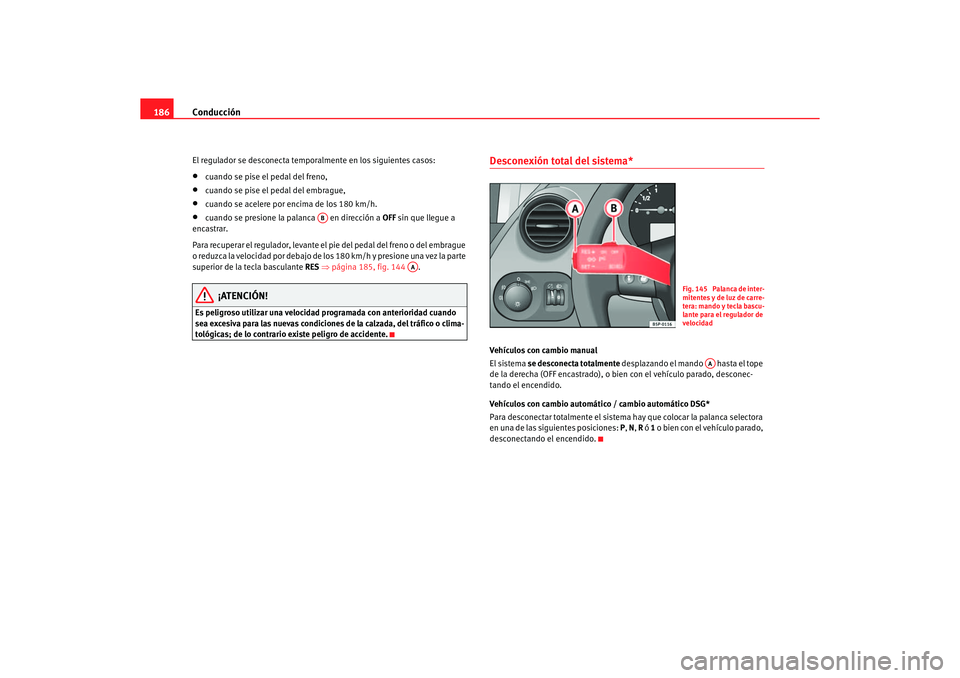

Conducción
186El regulador se desconecta temporalmente en los siguientes casos:•
cuando se pise el pedal del freno,
•
cuando se pise el pedal del embrague,
•
cuando se acelere por encima de los 180 km/h.
•
cuando se presione la palanca en dirección a OFF sin que llegue a
encastrar.
Para recuperar el regulador, levante el pie del pedal del freno o del embrague
o reduzca la velocidad por debajo de los 180 km/h y presione una vez la parte
superior de la tecla basculante RES ⇒página 185, fig. 144 .
¡ATENCIÓN!
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o clima-
tológicas; de lo contrario existe peligro de accidente.
Desconexión total del sistema*Vehículos con cambio manual
El sistema se desconecta totalmente desplazando el mando hasta el tope
de la derecha (OFF encastrado), o bien con el vehículo parado, desconec-
tando el encendido.
Vehículos con cambio automático / cambio automático DSG*
Para desconectar totalmente el sistem a hay que colocar la palanca selectora
en una de las siguientes posiciones: P, N , R ó 1 o bien con el vehículo parado,
desconectando el encendido.
AB
AA
Fig. 145 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
s29o.book Seite 186 Mittwoch, 19. Juli 2006 11:20 11

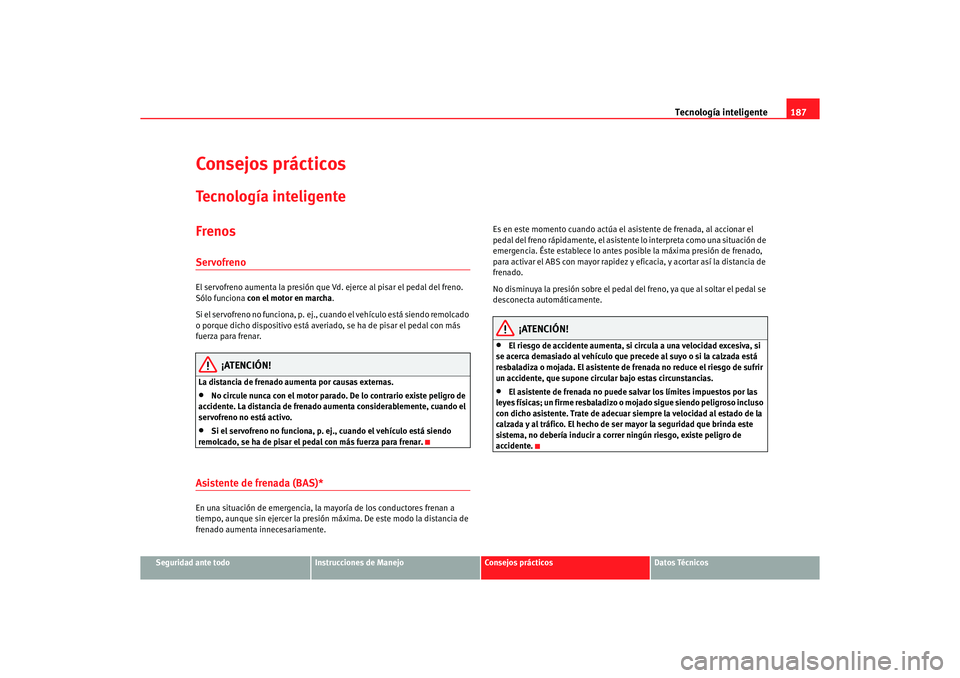

Tecnología inteligente187
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Consejos prácticosTecnología inteligenteFrenosServofrenoEl servofreno aumenta la presión que Vd . ejerce al pisar el pedal del freno.
Sólo funciona con el motor en marcha .
Si el servofreno no funciona, p. ej., cuando el vehículo está siendo remolcado
o porque dicho dispositivo está averiado, se ha de pisar el pedal con más
fuerza para frenar.
¡ATENCIÓN!
La distancia de frenado aumenta por causas externas.•
No circule nunca con el motor parado. De lo contrario existe peligro de
accidente. La distancia de frenado aumenta considerablemente, cuando el
servofreno no está activo.
•
Si el servofreno no funciona, p. ej ., cuando el vehículo está siendo
remolcado, se ha de pisar el pedal con más fuerza para frenar.
Asistente de frenada (BAS)*En una situación de emergencia, la mayoría de los conductores frenan a
tiempo, aunque sin ejercer la presión máxima. De este modo la distancia de
frenado aumenta innecesariamente. Es en este momento cuando actúa el asistente de frenada, al accionar el
pedal del freno rápidamente, el asistente lo interpreta como una situación de
emergencia. Éste establece lo antes posible la máxima presión de frenado,
para activar el ABS con mayor rapidez y eficacia, y acortar así la distancia de
frenado.
No disminuya la presión sobre el pedal de
l freno, ya que al soltar el pedal se
desconecta automáticamente.
¡ATENCIÓN!
•
El riesgo de accidente aumenta, si circula a una velocidad excesiva, si
se acerca demasiado al vehículo que precede al suyo o si la calzada está
resbaladiza o mojada. El asistente de frenada no reduce el riesgo de sufrir
un accidente, que supone circular bajo estas circunstancias.
•
El asistente de frenada no puede salvar los límites impuestos por las
leyes físicas; un firme resbaladizo o mojado sigue siendo peligroso incluso
con dicho asistente. Trate de adecuar siempre la velocidad al estado de la
calzada y al tráfico. El hecho de ser mayor la seguridad que brinda este
sistema, no debería inducir a correr ningún riesgo, existe peligro de
accidente.
s29o.book Seite 187 Mittwoch, 19. Juli 2006 11:20 11

Tecnología inteligente
188Sistema antibloqueo y antipatinaje M-ABS
(ABS Y TCS)Sistema antibloqueo (ABS)
El sistema antibloqueo impide qu e las ruedas se bloqueen al
frenar.El sistema antibloqueo (ABS) contribuye significativamente a aumentar la
seguridad activa al conducir.
Funcionamiento del ABS
Cuando una rueda gira a una velocidad insuficiente, en relación a la velo-
cidad del vehículo, y tiende a bloquearse, se reduce la presión de frenado
aplicada a dicha rueda. Este proceso de regulación se pone de manifiesto
mediante una vibración del pedal de freno , que va acompañada de ruidos. De
esta forma, se advierte al conductor de que las ruedas tienden a bloquearse
y de que interviene el ABS. Para que el ABS pueda actuar de forma óptima en
estas circunstancias, se mantendrá pisado el pedal de freno, pero en ningún
caso se ha de “bombear”.
Al frenar bruscamente sobre firme resbal adizo, la manejabilidad de la direc-
ción se mantiene a un nivel óptimo, puesto que las ruedas no se bloquean.
Sin embargo, el ABS no reduce siempre la distancia de frenado. Si se
conduce sobre grava o nieve caída recientemente sobre un piso resbaladizo,
la distancia de frenado puede ser incluso mayor.
¡ATENCIÓN!
•
El ABS no puede salvar los límites impuestos por las leyes físicas; un
firme resbaladizo o mojado sigue si endo peligroso incluso con ABS.
Cuando el ABS está activo, habrá que adaptar inmediatamente la velocidad
a las condiciones viales y del tráfico. El hecho de ser mayor la seguridad que brinda este sistema, no debería inducir a correr ningún riesgo, existe
peligro de accidente.
•
La eficacia del ABS depende también de los neumáticos ⇒
página 237.
•
Si se efectúan modificaciones en el tren de rodaje o en el sistema de
frenos, se podría ver afectado seriamente el funcionamiento del ABS.
Regulación antipatinaje de las ruedas motrices (TCS)
La regulación antipatinaje im pide que las ruedas motrices
patinen al acelerar.Descripción y funcionamiento de la regu lación antipatinaje en la aceleración
(TCS)
En los vehículos con tracción delanter a, el sistema TCS interviene, redu-
ciendo la potencia del motor, para evitar el patinaje de las ruedas motrices al
acelerar. Este sistema opera en toda la gama de velocidades junto con el
sistema ABS. Si se produce una avería en el ABS, deja de funcionar también
el TCS.
Mediante el TCS se mejora notablem ente, o incluso se hace posible, el
arranque, la aceleración o la subida en pendientes, aún cuando la calzada
presente condiciones desfavorables.
El TCS se conecta automáticamente al arra ncar el motor. En caso necesario,
se podría conectar o desconectar pulsad o brevemende el botón situado en la
cónsola central.
Con el TCS desconectado se enciende su testigo luminoso. Normalmente
debería llevarse siempre conectado. Sólo en casos excepcionales, es decir,
cuando se desee que patinen las ruedas, será necesario desconecarlo p. ej.•
Con rueda de emergencia de tamaño reducido.¡ATENCIÓN! (continuación)
s29o.book Seite 188 Mittwoch, 19. Juli 2006 11:20 11

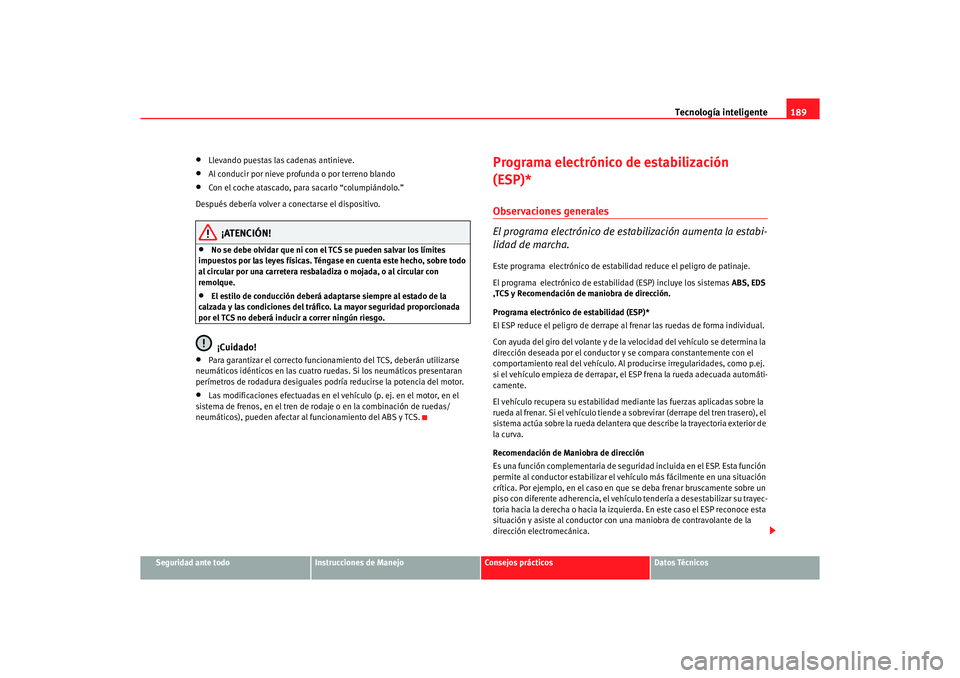

Tecnología inteligente189
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Llevando puestas las cadenas antinieve.
•
Al conducir por nieve profunda o por terreno blando
•
Con el coche atascado, para sacarlo “columpiándolo.”
Después debería volver a conectarse el dispositivo.
¡ATENCIÓN!
•
No se debe olvidar que ni con el TCS se pueden salvar los límites
impuestos por las leyes físicas. Téngase en cuenta este hecho, sobre todo
al circular por una carretera resbaladiza o mojada, o al circular con
remolque.
•
El estilo de conducción deberá adaptarse siempre al estado de la
calzada y las condiciones del tráfico. La mayor seguridad proporcionada
por el TCS no deberá inducir a correr ningún riesgo.¡Cuidado!
•
Para garantizar el correcto funcionamiento del TCS, deberán utilizarse
neumáticos idénticos en las cuatro ruedas. Si los neumáticos presentaran
perímetros de rodadura desiguales podr ía reducirse la potencia del motor.
•
Las modificaciones efectuadas en el vehículo (p. ej. en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de ruedas/
neumáticos), pueden afectar al funcionamiento del ABS y TCS.
Programa electrónico de estabilización
(ESP)*Observaciones generales
El programa electrónico de estabilización aumenta la estabi-
lidad de marcha.Este programa electrónico de estabil idad reduce el peligro de patinaje.
El programa electrónico de estabilidad (ESP) incluye los sistemas ABS, EDS
,TCS y Recomendación de maniobra de dirección.
Programa electrónico de estabilidad (ESP)*
El ESP reduce el peligro de derrape al frenar las ruedas de forma individual.
Con ayuda del giro del volante y de la velocidad del vehículo se determina la
dirección deseada por el conductor y se compara constantemente con el
comportamiento real del vehículo. Al producirse irregularidades, como p.ej.
si el vehículo empieza de derrapar, el ESP frena la rueda adecuada automáti-
camente.
El vehículo recupera su estabilidad mediante las fuerzas aplicadas sobre la
rueda al frenar. Si el vehículo tiende a sobrevirar (derrape del tren trasero), el
sistema actúa sobre la rueda delantera que describe la trayectoria exterior de
la curva.
Recomendación de Maniobra de dirección
Es una función complementaria de seguri dad incluida en el ESP. Esta función
permite al conductor estabilizar el vehículo más fácilmente en una situación
crítica. Por ejemplo, en el caso en qu e se deba frenar bruscamente sobre un
piso con diferente adherencia, el vehículo tendería a desestabilizar su trayec-
toria hacia la derecha o hacia la izquierda. En este caso el ESP reconoce esta
situación y asiste al conductor con una maniobra de contravolante de la
dirección electromecánica.
s29o.book Seite 189 Mittwoch, 19. Juli 2006 11:20 11

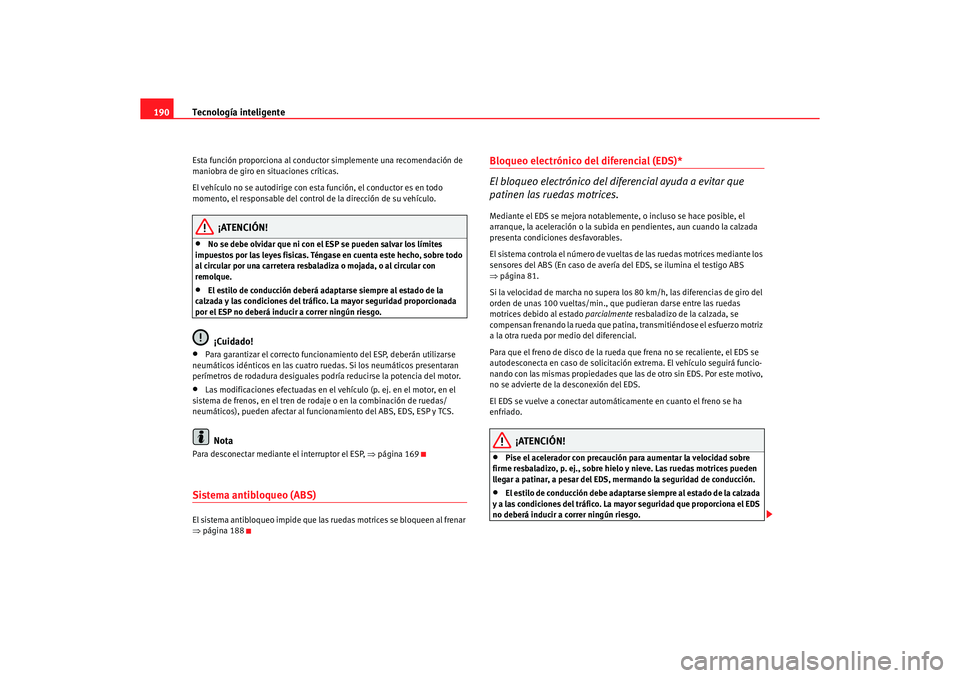

Tecnología inteligente
190Esta función proporciona al conductor simplemente una recomendación de
maniobra de giro en situaciones críticas.
El vehículo no se autodirige con esta función, el conductor es en todo
momento, el responsable del contro l de la dirección de su vehículo.
¡ATENCIÓN!
•
No se debe olvidar que ni con el ESP se pueden salvar los límites
impuestos por las leyes fisicas. Téngase en cuenta este hecho, sobre todo
al circular por una carretera resbaladiza o mojada, o al circular con
remolque.
•
El estilo de conducción deberá adaptarse siempre al estado de la
calzada y las condiciones del tráfico. La mayor seguridad proporcionada
por el ESP no deberá inducir a correr ningún riesgo.¡Cuidado!
•
Para garantizar el correcto funcionamiento del ESP, deberán utilizarse
neumáticos idénticos en las cuatro ruedas. Si los neumáticos presentaran
perímetros de rodadura desiguales podría reducirse la potencia del motor.
•
Las modificaciones efectuadas en el vehículo (p. ej. en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de ruedas/
neumáticos), pueden afectar al funcionamiento del ABS, EDS, ESP y TCS.Nota
Para desconectar mediante el interruptor el ESP, ⇒página 169Sistema antibloqueo (ABS)El sistema antibloqueo impide que las ru edas motrices se bloqueen al frenar
⇒ página 188
Bloqueo electrónico del diferencial (EDS)*
El bloqueo electrónico del di ferencial ayuda a evitar que
patinen las ruedas motrices.Mediante el EDS se mejora notablem ente, o incluso se hace posible, el
arranque, la aceleración o la subida en pendientes, aun cuando la calzada
presenta condiciones desfavorables.
El sistema controla el número de vuelta s de las ruedas motrices mediante los
sensores del ABS (En caso de avería del EDS, se ilumina el testigo ABS
⇒ página 81.
Si la velocidad de marcha no supera los 80 km/h, las diferencias de giro del
orden de unas 100 vueltas/min., que pudieran darse entre las ruedas
motrices debido al estado parcialmente resbaladizo de la calzada, se
compensan frenando la rueda que patina , transmitiéndose el esfuerzo motriz
a la otra rueda por medio del diferencial.
Para que el freno de disco de la rueda que frena no se recaliente, el EDS se
autodesconecta en caso de solicitación extrema. El vehículo seguirá funcio-
nando con las mismas propiedades que las de otro sin EDS. Por este motivo,
no se advierte de la desconexión del EDS.
El EDS se vuelve a conectar automáticamente en cuanto el freno se ha
enfriado.
¡ATENCIÓN!
•
Pise el acelerador con precaución para aumentar la velocidad sobre
firme resbaladizo, p. ej., sobre hielo y nieve. Las ruedas motrices pueden
llegar a patinar, a pesar del EDS, mermando la seguridad de conducción.
•
El estilo de conducción debe adaptarse siempre al estado de la calzada
y a las condiciones del tráfico. La mayor seguridad que proporciona el EDS
no deberá inducir a correr ningún riesgo.
s29o.book Seite 190 Mittwoch, 19. Juli 2006 11:20 11
