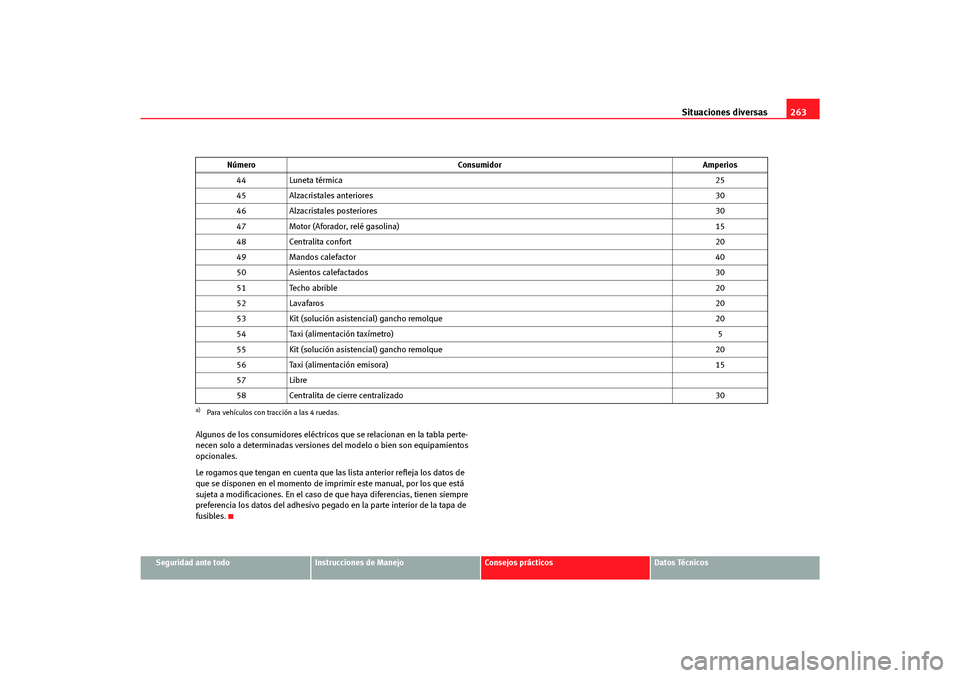

Situaciones diversas263
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Algunos de los consumidores eléctricos que se relacionan en la tabla perte-
necen solo a determinadas versiones del modelo o bien son equipamientos
opcionales.
Le rogamos que tengan en cuenta que las lista anterior refleja los datos de
que se disponen en el momento de im
primir este manual, por los que está
sujeta a modificaciones. En el caso de que haya diferencias, tienen siempre
preferencia los datos del adhesivo pegado en la parte interior de la tapa de
fusibles. 44
Luneta térmica 25
45 Alzacristales anteriores 30
46 Alzacristales posteriores 30
47 Motor (Aforador, relé gasolina) 15
48 Centralita confort 20
49 Mandos calefactor 40
50 Asientos calefactados 30
51 Techo abrible 20
52 Lavafaros 20
53 Kit (solución asistencial) gancho remolque 20
54 Taxi (alimentación taxímetro) 5
55 Kit (solución asistencial) gancho remolque 20
56 Taxi (alimentación emisora) 15
57 Libre
58 Centralita de cierre centralizado 30
a)Para vehículos con tracción a las 4 ruedas.
NúmeroConsumidor Amperios
s3rk.book Seite 263 Montag, 26. Februar 2007 10:42 10

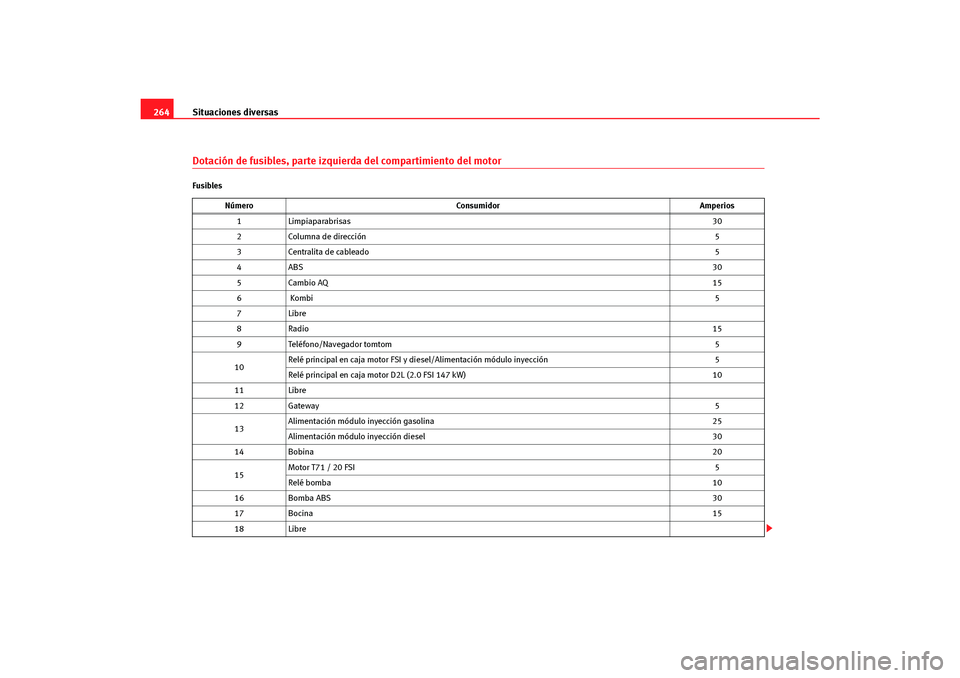

Situaciones diversas
264Dotación de fusibles, parte izquierda del compartimiento del motorFusibles
Número Consumidor Amperios
1 Limpiaparabrisas 30
2 Columna de dirección 5
3 Centralita de cableado 5
4A BS 30
5 Cambio AQ 15
6 Kombi 5
7L ib re
8R ad io 15
9 Teléfono/Navegador tomtom 5
10 Relé principal en caja motor FSI y
diesel/Alimentación módulo inyección 5
Relé principal en caja motor D2L (2.0 FSI 147 kW) 10
11 Libre
12 Gateway 5
13 Alimentación módulo inyección gasolina
25
Alimentación módulo inyección diesel 30
14 Bobina 20
15 Motor T71 / 20 FSI
5
Relé bomba 10
16 Bomba ABS 30
17 Bocina 15
18 Libre
s3rk.book Seite 264 Montag, 26. Februar 2007 10:42 10

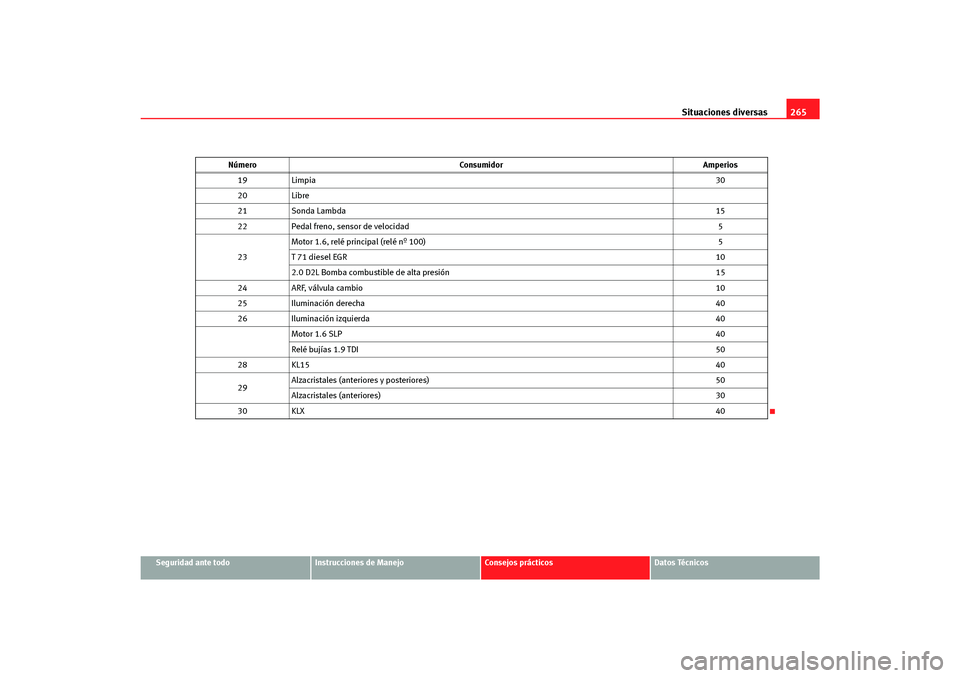

Situaciones diversas265
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
19
Limpia 30
20 Libre
21 Sonda Lambda 15
22 Pedal freno, sensor de velocidad 5
23 Motor 1.6, relé principal (relé nº 100)
5
T 71 diesel EGR 10
2.0 D2L Bomba combustible de alta presión 15
24 ARF, válvula cambio 10
25 Iluminación derecha 40
26 Iluminación izquierda 40
Motor 1.6 SLP 40
Relé bujías 1.9 TDI 50
28 KL15 40
29 Alzacristales (anteriores y posteriores)
50
Alzacristales (anteriores) 30
30 KLX 40
Número
Consumidor Amperios
s3rk.book Seite 265 Montag, 26. Februar 2007 10:42 10

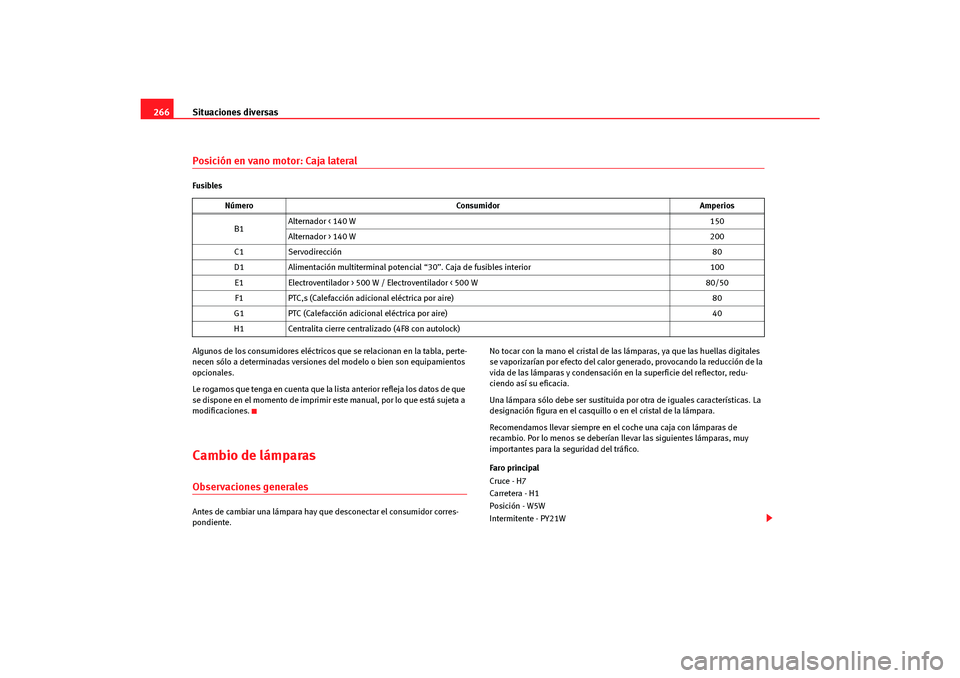

Situaciones diversas
266Posición en vano motor: Caja lateralFusibles
Algunos de los consumidores eléctricos que se relacionan en la tabla, perte-
necen sólo a determinadas versiones de l modelo o bien son equipamientos
opcionales.
Le rogamos que tenga en cuenta que la lista anterior refleja los datos de que
se dispone en el momento de imprimir este manual, por lo que está sujeta a
modificaciones.Cambio de lámparasObservaciones generalesAntes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente. No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían
llevar las siguientes lámparas, muy
importantes para la seguridad del tráfico.
Faro principal
Cruce - H7
Carretera - H1
Posición - W5W
Intermitente - PY21W
Número
Consumidor Amperios
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Servodirección 80
D1 Alimentación multiterminal potencia l “30”. Caja de fusibles interior 100
E1 Electroventilador > 500 W / Electroventilador < 500 W 80/50
F1 PTC,s (Calefacción adicional eléctrica por aire) 80
G1 PTC (Calefacción adicional eléctrica por aire) 40
H1 Centralita cierre centralizado (4F8 con autolock)
s3rk.book Seite 266 Montag, 26. Februar 2007 10:42 10

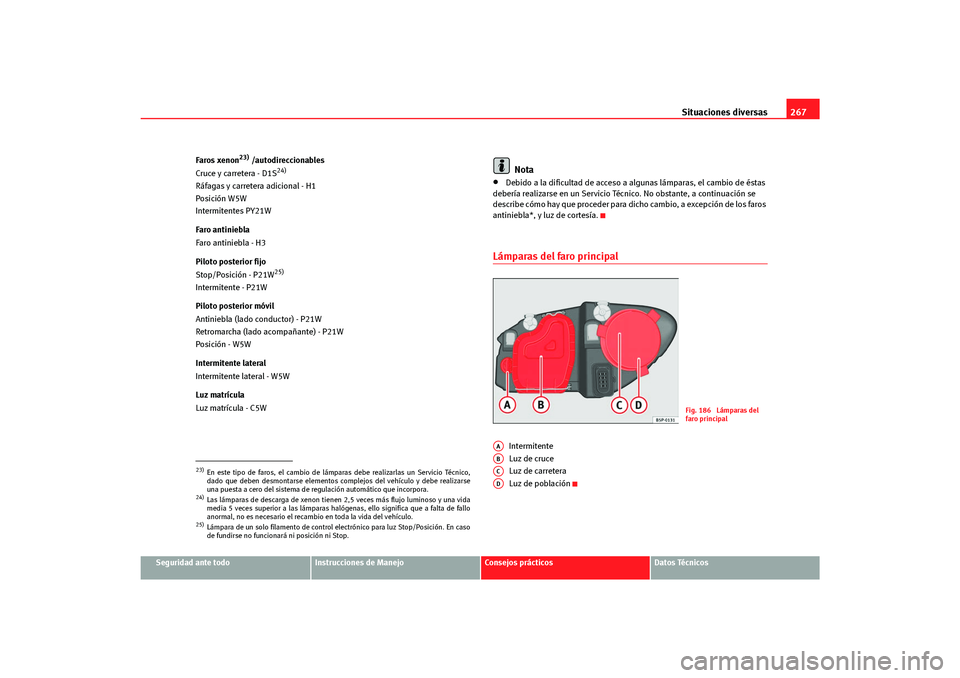

Situaciones diversas267
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Faros xenon
23) /autodireccionables
Cruce y carretera - D1S
24)
Ráfagas y carretera adicional - H1
Posición W5W
Intermitentes PY21W
Faro antiniebla
Faro antiniebla - H3
Piloto posterior fijo
Stop/Posición - P21W
25)
Intermitente - P21W
Piloto posterior móvil
Antiniebla (lado conductor) - P21W
Retromarcha (lado acompañante) - P21W
Posición - W5W
Intermitente lateral
Intermitente lateral - W5W
Luz matrícula
Luz matrícula - C5W
Nota
•
Debido a la dificultad de acceso a algunas lámparas, el cambio de éstas
debería realizarse en un Servicio Té cnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los faros
antiniebla*, y luz de cortesía.
Lámparas del faro principal
Intermitente
Luz de cruce
Luz de carretera
Luz de población
23)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.24)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.25)Lámpara de un solo filamento de control electrónico para luz Stop/Posición. En caso
de fundirse no funcionará ni posición ni Stop.
Fig. 186 Lámparas del
faro principal
AAABACAD
s3rk.book Seite 267 Montag, 26. Februar 2007 10:42 10

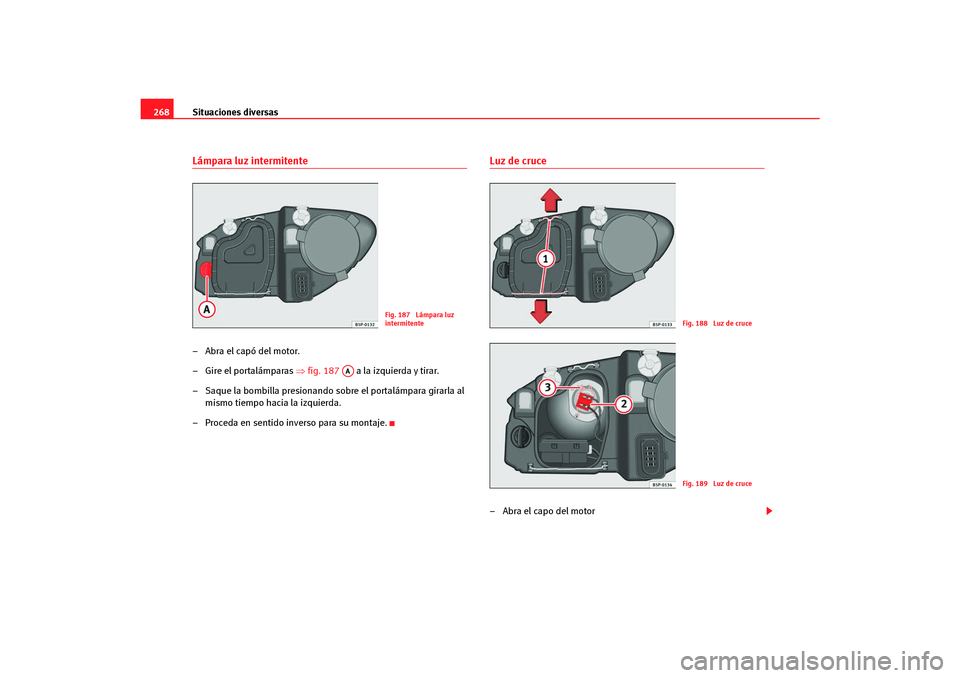

Situaciones diversas
268Lámpara luz intermitente–Abra el capó del motor.
– Gire el portalámparas ⇒fig. 187 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
Luz de cruce–Abra el capo del motor
Fig. 187 Lámpara luz
intermitente
AA
Fig. 188 Luz de cruceFig. 189 Luz de cruce
s3rk.book Seite 268 Montag, 26. Februar 2007 10:42 10

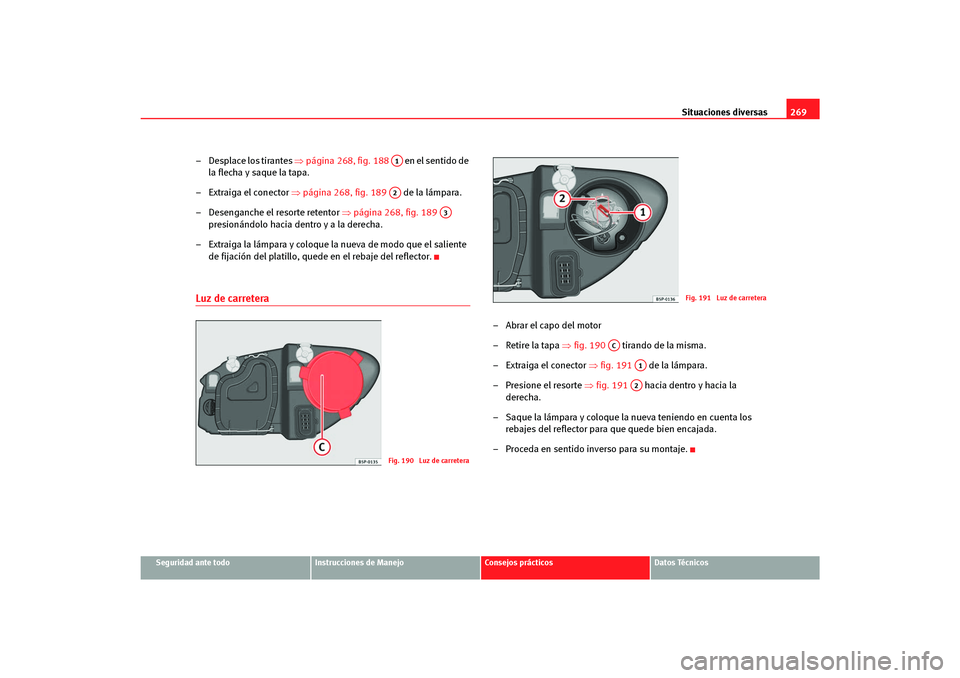

Situaciones diversas269
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Desplace los tirantes ⇒página 268, fig. 188 en el sentido de
la flecha y saque la tapa.
– Extraiga el conector ⇒página 268, fig. 189 de la lámpara.
– Desenganche el resorte retentor ⇒página 268, fig. 189
presionándolo hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.Luz de carretera
–Abrar el capo del motor
–Retire la tapa ⇒fig. 190 tirando de la misma.
– Extraiga el conector ⇒fig. 191 de la lámpara.
– Presione el resorte ⇒fig. 191 hacia dentro y hacia la
derecha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien encajada.
– Proceda en sentido inverso para su montaje.
A1A2
A3
Fig. 190 Luz de carretera
Fig. 191 Luz de carretera
AC
A1A2
s3rk.book Seite 269 Montag, 26. Februar 2007 10:42 10

Situaciones diversas
270Luz de población–Abra el capó del motor.
– Retire la tapa ⇒fig. 192 tirando de la misma. – Extraiga el portalámparas ⇒
fig. 193 hacia fuera.
– Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje.
Luces posteriores•
En la carrocería
- Luz intermitente, población y freno
•
En el portón
- Lado izquierdo: población y antiniebla.
- Lado derecho: población y marcha atrás.
Fig. 192 Luz de pobla-
ciónFig. 193 Luz de pobla-
ción
AD
A1
