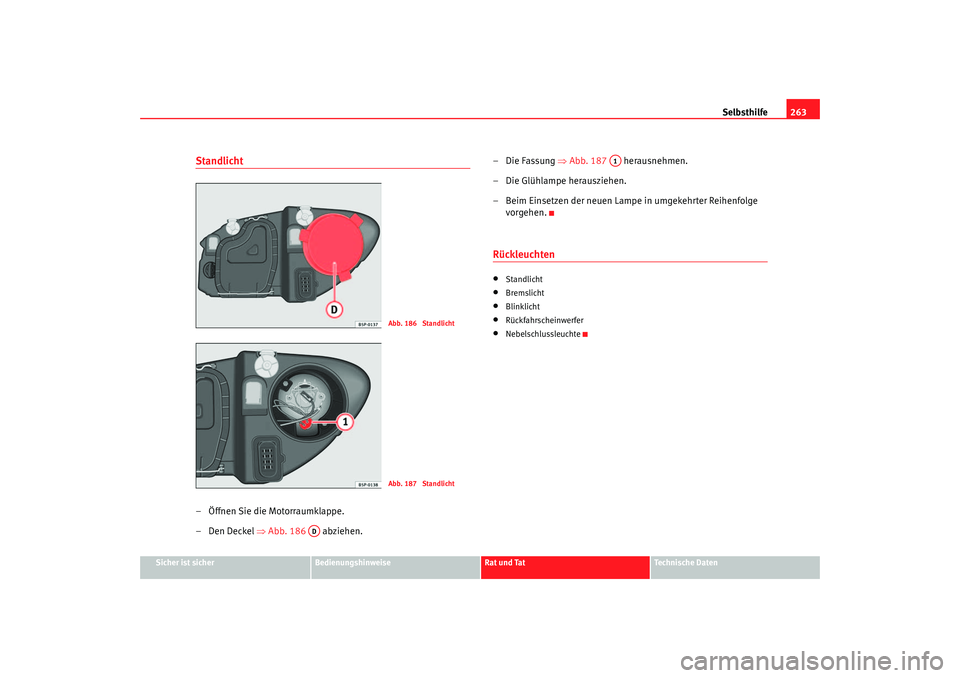

Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 186 abziehen. – Die Fassung
⇒Abb. 187 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
Standlicht
•
Bremslicht
•
Blinklicht
•
Rückfahrscheinwerfer
•
Nebelschlussleuchte
Abb. 186 StandlichtAbb. 187 Standlicht
AD
A1
altea_alemany.book Seite 263 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe

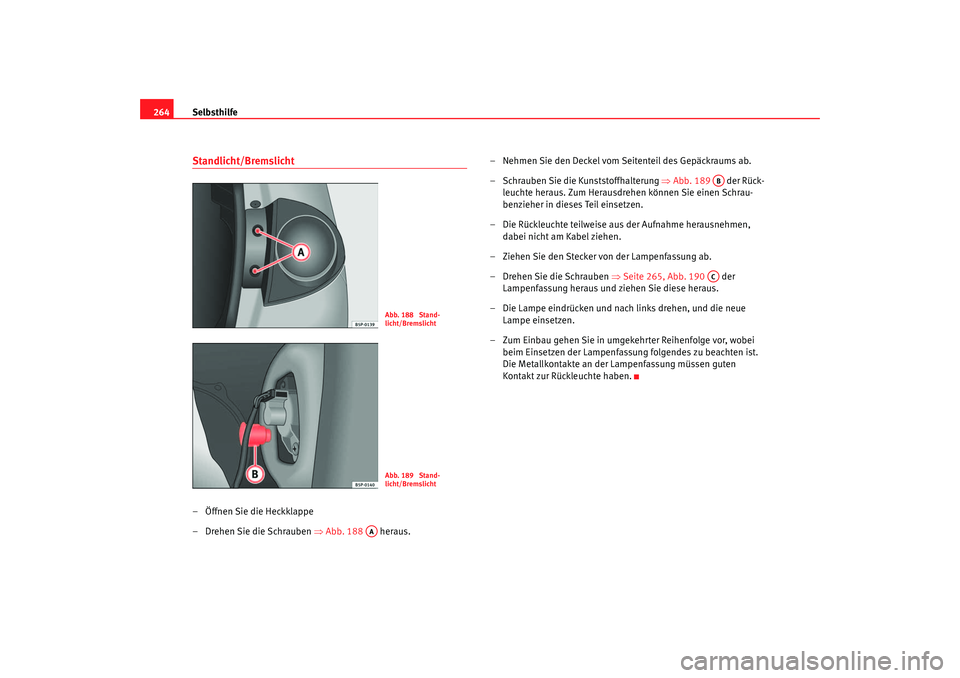

264Standlicht/Bremslicht– Öffnen Sie die Heckklappe
– Drehen Sie die Schrauben ⇒Abb. 188 heraus. – Nehmen Sie den Deckel vom Seitenteil des Gepäckraums ab.
– Schrauben Sie die Kunststoffhalterung
⇒Abb. 189 der Rück-
leuchte heraus. Zum Herausdrehen können Sie einen Schrau-
benzieher in dieses Teil einsetzen.
– Die Rückleuchte teilweise au s der Aufnahme herausnehmen,
dabei nicht am Kabel ziehen.
– Ziehen Sie den Stecker von der Lampenfassung ab.
– Drehen Sie die Schrauben ⇒Seite 265, Abb. 190 der
Lampenfassung heraus und ziehen Sie diese heraus.
– Die Lampe eindrücken und nach links drehen, und die neue Lampe einsetzen.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung folgendes zu beachten ist.
Die Metallkontakte an der Lampenfassung müssen guten
Kontakt zur Rückleuchte haben.
Abb. 188 Stand-
licht/BremslichtAbb. 189 Stand-
licht/Bremslicht
AA
ABAC
altea_alemany.book Seite 264 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe265
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

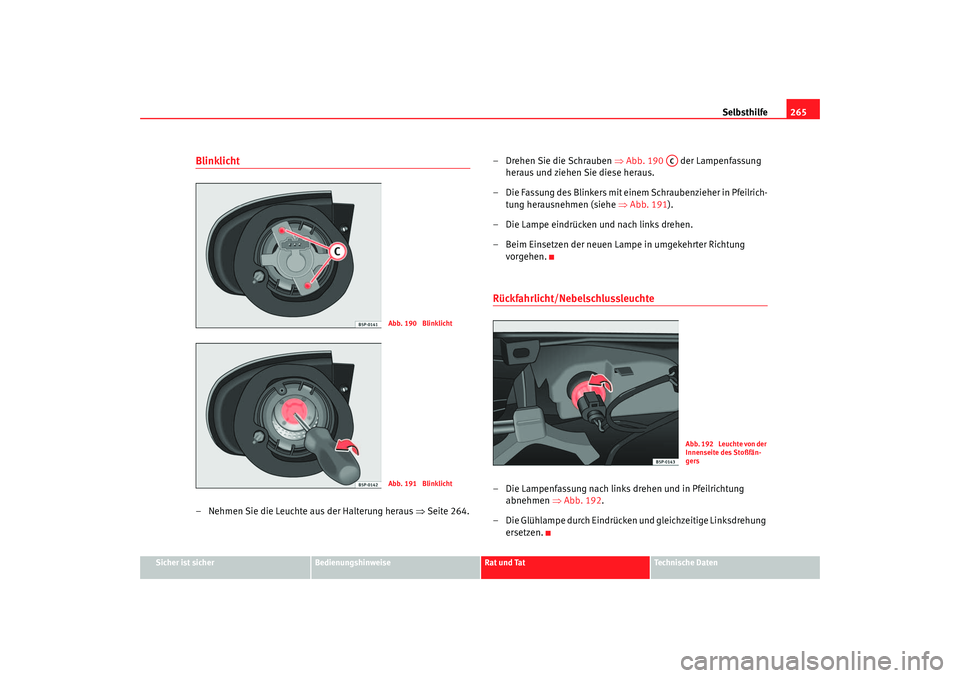

Blinklicht– Nehmen Sie die Leuchte aus der Halterung heraus ⇒Seite 264. – Drehen Sie die Schrauben
⇒Abb. 190 der Lampenfassung
heraus und ziehen Sie diese heraus.
– Die Fassung des Blinkers mit einem Schraubenzieher in Pfeilrich- tung herausnehmen (siehe ⇒Abb. 191 ).
– Die Lampe eindrücken und nach links drehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Rückfahrlicht/Nebelschlussleuchte– Die Lampenfassung nach links drehen und in Pfeilrichtung abnehmen ⇒Abb. 192 .
– Die Glühlampe durch Eindrücken und gleichzeitige Linksdrehung ersetzen.
Abb. 190 BlinklichtAbb. 191 Blinklicht
AC
Abb. 192 Leuchte von der
Innenseite des Stoßfän-
gers
altea_alemany.book Seite 265 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe

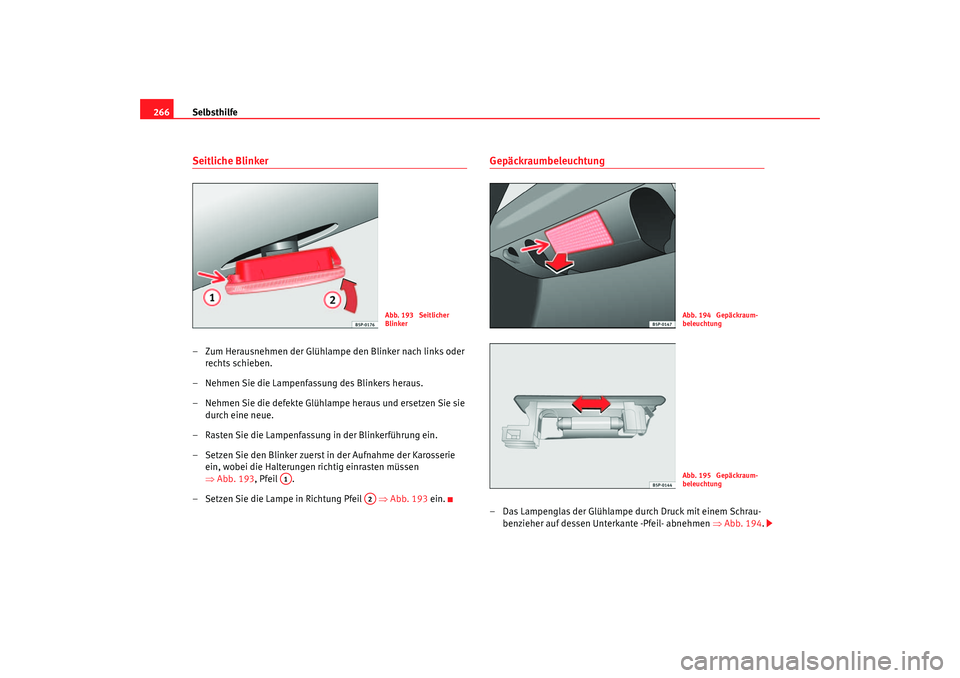

266Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie durch eine neue.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie ein, wobei die Halterungen richtig einrasten müssen
⇒Abb. 193 , Pfeil .
– Setzen Sie die Lampe in Richtung Pfeil ⇒Abb. 193 ein.
Gepäckraumbeleuchtung– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-
benzieher auf dessen Unterkante -Pfeil- abnehmen ⇒Abb. 194 .
Abb. 193 Seitlicher
Blinker
A1
A2
Abb. 194 Gepäckraum-
beleuchtungAbb. 195 Gepäckraum-
beleuchtung
altea_alemany.book Seite 266 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe267
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Die Lampe zur Seite drücken und aus ihrer Halterung heraus-

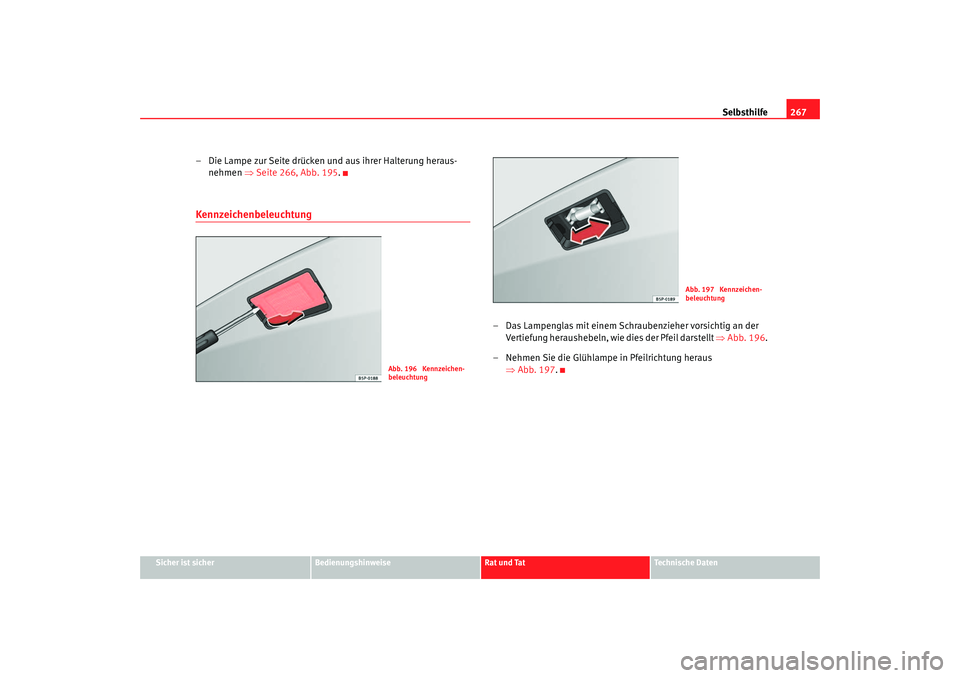

nehmen ⇒Seite 266, Abb. 195 .Kennzeichenbeleuchtung
– Das Lampenglas mit einem Schraubenzieher vorsichtig an der
Vertiefung heraushebeln, wie dies der Pfeil darstellt ⇒Abb. 196 .
– Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒Abb. 197 .
Abb. 196 Kennzeichen-
beleuchtung
Abb. 197 Kennzeichen-
beleuchtung
altea_alemany.book Seite 267 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe
268Leuchte in der Sonnenblende– Das Lampenglas mit einem Schr aubenzieher vorsichtig an der
Vertiefung heraushebeln, wie dies der Pfeil zeigt ⇒ Abb. 199.– Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒Abb. 199 .
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahr zeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Ka belherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mi t Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•
Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.
•
Die entladene Batterie muss ordnun gsgemäß am Bordnetz angeklemmt
sein.
Abb. 198 Ausbau der
Leuchte in der Sonnen-
blendeAbb. 199 Ausbau der
Leuchte in der Sonnen-
blende
altea_alemany.book Seite 268 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe269
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Starthilfe durchführenIn der ⇒Abb. 200 ist die entladene Batterie und die strom-
gebende Batterie.
Starthilfekabel-Anschluss
– Schalten Sie an beiden Fahrzeugen die Zündung aus ⇒.
1. Klemmen Sie ein Ende des roten Starthilfekabels an den Pluspol ⇒Abb. 200 des Fahrzeugs mit der entladenen Batterie
⇒ .
2. Klemmen Sie das andere Ende des roten Starthilfekabels an den Pluspol des stromgebenden Fahrzeugs.
3. Klemmen Sie ein Ende des schwarzen Starthilfekabels an den Minuspol der entladenen Batterie. 4. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
beim Fahrzeug mit der entladenen Batterie an ein massives,
fest mit dem Motorblock verschraubtes Metallteil oder an den
Motorblock selbst an, jedoch nicht in der Nähe der Batterie
⇒ .
5. Verlegen Sie die Leitungen so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Einschalten
6. Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
7. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „läuft“.
Starthilfekabel abnehmen
8. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
9. Schalten Sie im Fahrzeug mit der entladenen Batterie das Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
10. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
Abb. 200 Schema für das
Anklemmen der Starthil-
fekabel
AA
AB
A+
A+A-
AX
altea_alemany.book Seite 269 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe
270
ACHTUNG!
•
Beachten Sie bitte die Warnhinweise bei Arbeiten im Motorraum
⇒ Seite 217, „Arbeiten im Motorraum“.
•
Die stromgebende Batterie muss die gleiche Spannung (12V) und etwa
die gleiche Kapazität (siehe Aufdru ck auf der Batterie) wie die leere
Batterie haben. Andernfalls besteht Explosionsgefahr!
•
Führen Sie niemals Starthilfe durch, wenn eine der Batterien gefroren
ist – Explosionsgefahr! Auch nach dem Auftauen besteht Verätzungsgefahr
durch auslaufende Batteriesäure. Ersetzen Sie eine gefrorene Batterie.
•
Halten Sie Zündquellen (offenes Licht, brennende Zigaretten usw.) von
den Batterien fern. Andernfalls besteht Explosionsgefahr!
•
Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.
•
Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosions-
gefahr!
•
Klemmen Sie das Minuskabel beim anderen Fahrzeug nicht an Teile des
Kraftstoffsystems oder an den Bremsleitungen an.
•
Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!
•
Verlegen Sie die Starthilfekabel so, dass sie nicht von sich drehenden
Teilen im Motorraum erfasst werden können.
•
Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!Hinweis
Die Fahrzeuge dürfen sich nicht berühren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen.
