Selbsthilfe255
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
20

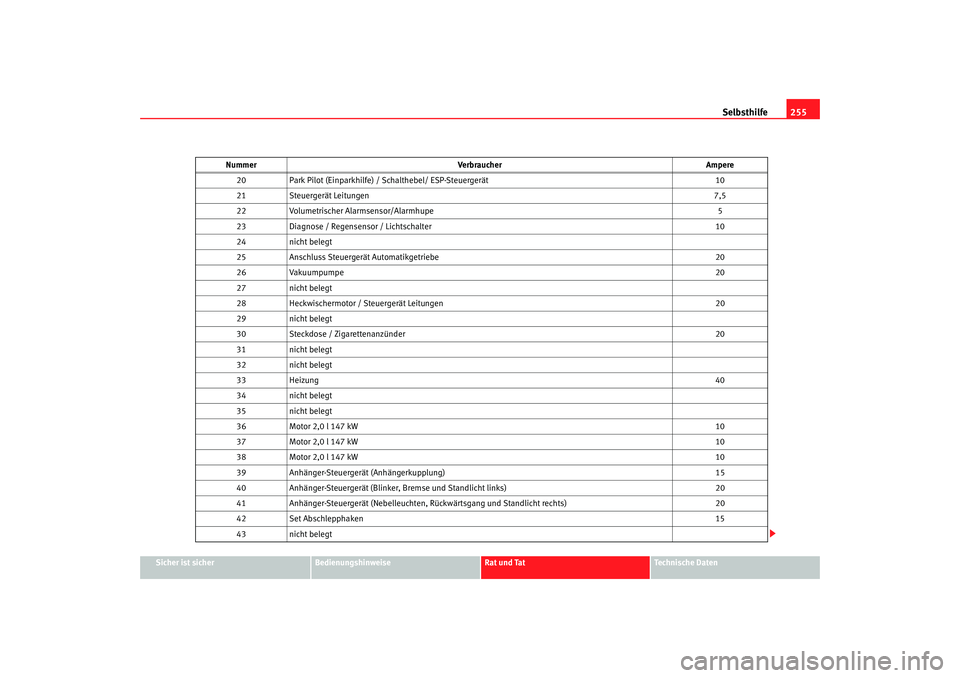

Park Pilot (Einparkhilfe) / Sc halthebel/ ESP-Steuergerät 10
21 Steuergerät Leitungen 7,5
22 Volumetrischer Alarmsensor/Alarmhupe 5
23 Diagnose / Regensensor / Lichtschalter 10
24 nicht belegt
25 Anschluss Steuergerät Automatikgetriebe 20
26 Vakuumpumpe 20
27 nicht belegt
28 Heckwischermotor / Steuergerät Leitungen 20
29 nicht belegt
30 Steckdose / Zigarettenanzünder 20
31 nicht belegt
32 nicht belegt
33 Heizung 40
34 nicht belegt
35 nicht belegt
36 Motor 2,0 l 147 kW 10
37 Motor 2,0 l 147 kW 10
38 Motor 2,0 l 147 kW 10
39 Anhänger-Steuergerät (Anhängerkupplung) 15
40 Anhänger-Steuergerät (Blinker, Bremse und Standlicht links) 20
41 Anhänger-Steuergerät (Nebelleuchten, Rückwärtsgang und Standlicht rechts) 20
42 Set Abschlepphaken 15
43 nicht belegt
Nummer
Verbraucher Ampere
altea_alemany.book Seite 255 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe
256Einige, der in der Tabelle aufgeführten elektrischen Verbraucher gehören nur
zu bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist. Bei Abweichungen haben die
Angaben des Aufklebers auf der Inne nseite des Sicherungsdeckels stets
Vorrang. 44

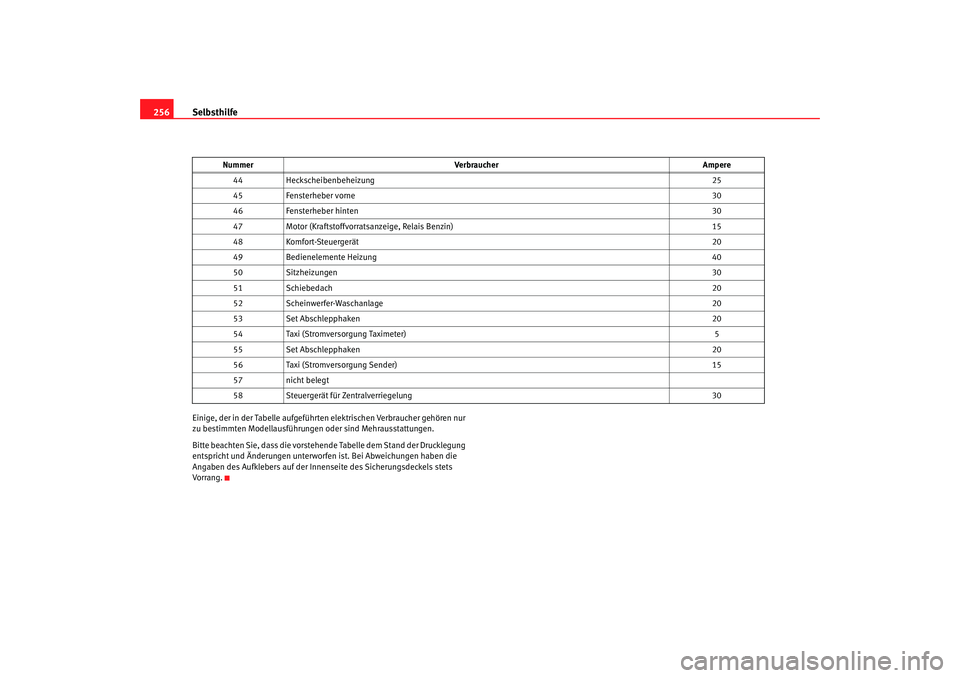

Heckscheibenbeheizung 25
45 Fensterheber vorne 30
46 Fensterheber hinten 30
47 Motor (Kraftstoffvorratsanzeige, Relais Benzin) 15
48 Komfort-Steuergerät 20
49 Bedienelemente Heizung 40
50 Sitzheizungen 30
51 Schiebedach 20
52 Scheinwerfer-Waschanlage 20
53 Set Abschlepphaken 20
54 Taxi (Stromversorgung Taximeter) 5
55 Set Abschlepphaken 20
56 Taxi (Stromversorgung Sender) 15
57 nicht belegt
58 Steuergerät für Zentralverriegelung 30
Nummer
Verbraucher Ampere
altea_alemany.book Seite 256 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe257
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sicherungsbelegung, Motorraum linksSicherungen
Nummer Verbraucher Ampere
1 Scheibenwischer 30
2 Lenksäule 5
3 Steuergerät Leitungen 5
4A BS 30
5 Getriebe AQ 15
6 Kombi 5
7n ic h t b ele g t
8R ad io 15
9 Telefonnummer 5
10 Hauptrelais in Gehäuse FSI-Motor und Dies
elmotor/Stromversorgung Einspritzmodul 5
Hauptrelais in Gehäuse Motor D2L (2,0 FSI 147 kW) 10
11 nicht belegt
12 Gateway 5
13 Stromversorgung Einspritzmodul Benzin
25
Stromversorgung Einspritzmodul Diesel 30
14 Spule 20
15 Motor T71 / 20 FSI
5
Pumpenrelais 10
16 ADS-Pumpe 30
17 Signalhorn 15
18 nicht belegt
altea_alemany.book Seite 257 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe
258

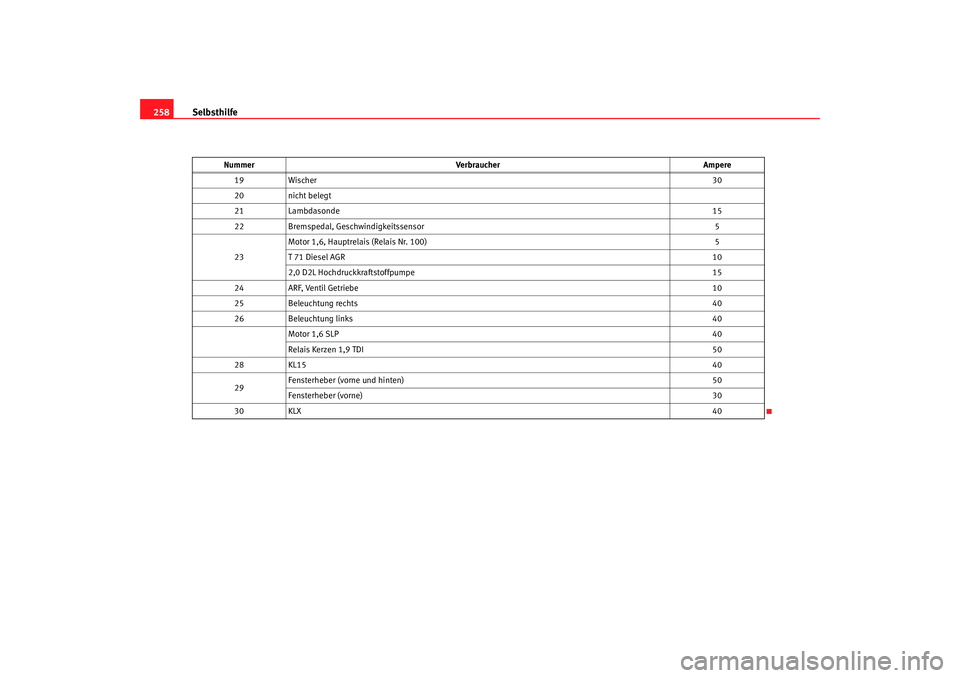

19 Wischer 30
20 nicht belegt
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motor 1,6, Hauptrelais (Relais Nr. 100)
5
T 71 Diesel AGR 10
2,0 D2L Hochdruckkraftstoffpumpe 15
24 ARF, Ventil Getriebe 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
Motor 1,6 SLP 40
Relais Kerzen 1,9 TDI 50
28 KL15 40
29 Fensterheber (vorne und hinten)
50
Fensterheber (vorne) 30
30 KLX 40
Nummer
Verbraucher Ampere
altea_alemany.book Seite 258 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe259
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern und Kondensation auf dem Lampensp
iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf de m Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ei n Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Standlicht - W5W
Blinker - PY21W
Nummer
Verbraucher Ampere

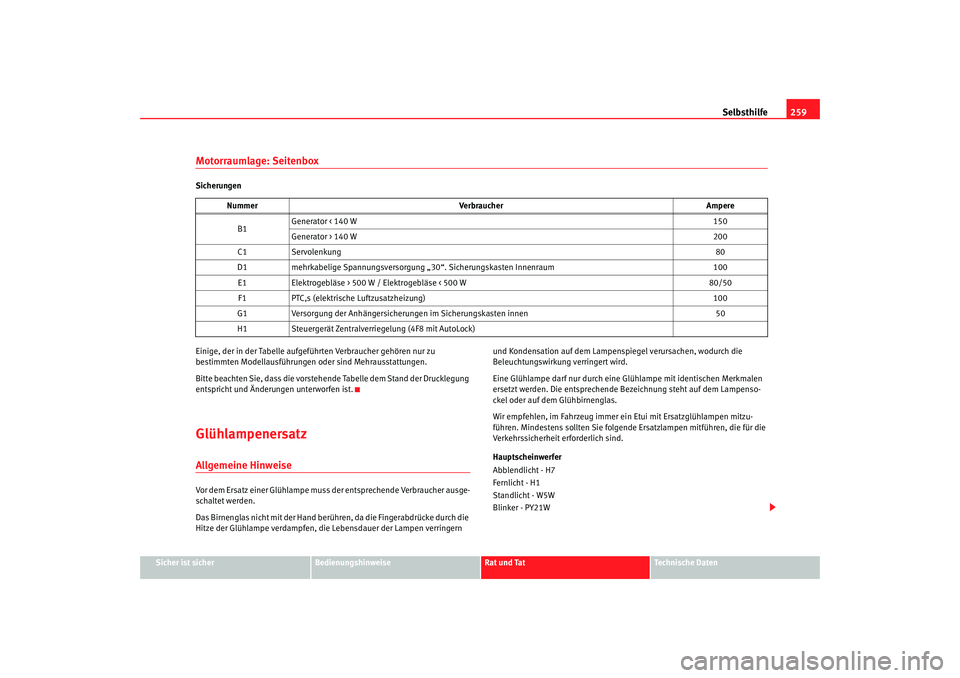

B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „ 30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse > 500 W / Elektrogebläse < 500 W 80/50
F1 PTC,s (elektrische Luftzusatzheizung) 100
G1 Versorgung der Anhängersicherunge n im Sicherungskasten innen 50
H1 Steuergerät Zentralverriegelung (4F8 mit AutoLock)
altea_alemany.book Seite 259 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe
260Xenon-Scheinwerfer
20)/mit automatischer Einstellung*
Abblend- und Fernlicht - D1S
21)
Lichthupe und Zusatz-Fernlicht - H1
Standlicht W5W
Blinker PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Hochgesetzte Rückleuchte
Brems- / Schlussleuchte - P21W
22)
Blinker - R10W
Rückleuchte
Nebelschlussleuchte - P21W
Rückfahrlicht - P21W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Hinweis
•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
20)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.21)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.22)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Schlussleuchte.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.

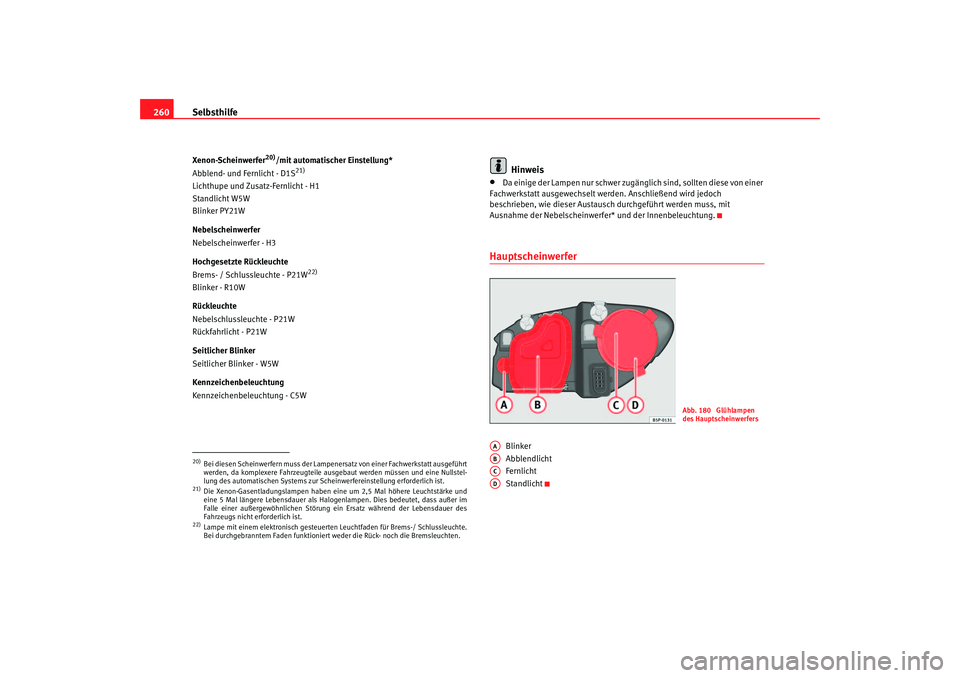

Abb. 180 Glühlampen
des Hauptscheinwerfers
AAABACAD
altea_alemany.book Seite 260 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe261
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 181 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abblendlicht– Öffnen Sie die Motorhaube
Abb. 181 Glühlampe für
Blinker
AA
Abb. 182 AbblendlichtAbb. 183 Abblendlicht
altea_alemany.book Seite 261 Mittwoch, 30. August 2006 10:29 10

Selbsthilfe
262
–Die Streben ⇒ Seite 261, Abb. 182 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒ Seite 261, Abb. 183 von der Lampe
ab.
– Die Haltefeder ⇒ Seite 261, Abb. 183 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorhaube
–Den Deckel ⇒Abb. 184 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 185 von der Lampe ab.
– Die Haltefeder ⇒ Abb. 185 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
A1
A2
A3
Abb. 184 Fernlicht
Abb. 185 Fernlicht
AC
A1
