2007 Peugeot 307 SW Handleiding (in Dutch)

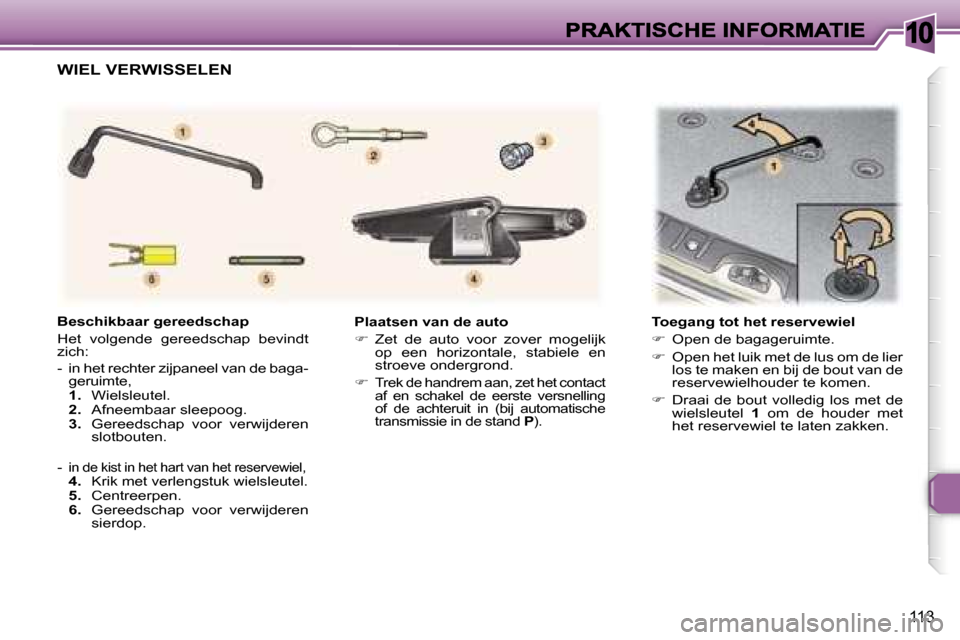

10
113
Plaatsen van de auto
 Zet de auto voor zover mogelijk op een horizontale, stabiele en stroeve ondergrond.
Trek de handrem aan, zet het contact af en schakel de eerste versnelling of de achteruit in (bij automatische transmissie in de stand P).
Toegang tot het reservewiel
 Open de bagageruimte.
 Open het luik met de lus om de lier los te maken en bij de bout van de reservewielhouder te komen.
 Draai de bout volledig los met de wielsleutel 1 om de houder met het reservewiel te laten zakken.
Beschikbaar gereedschap
Het volgende gereedschap bevindt zich:
- in het rechter zijpaneel van de baga-geruimte,1. Wielsleutel.2. Afneembaar sleepoog.3. Gereedschap voor verwijderen slotbouten.
- in de kist in het hart van het reservewiel,4. Krik met verlengstuk wielsleutel.5. Centreerpen.6. Gereedschap voor verwijderen sierdop.
WIEL VERWISSELEN

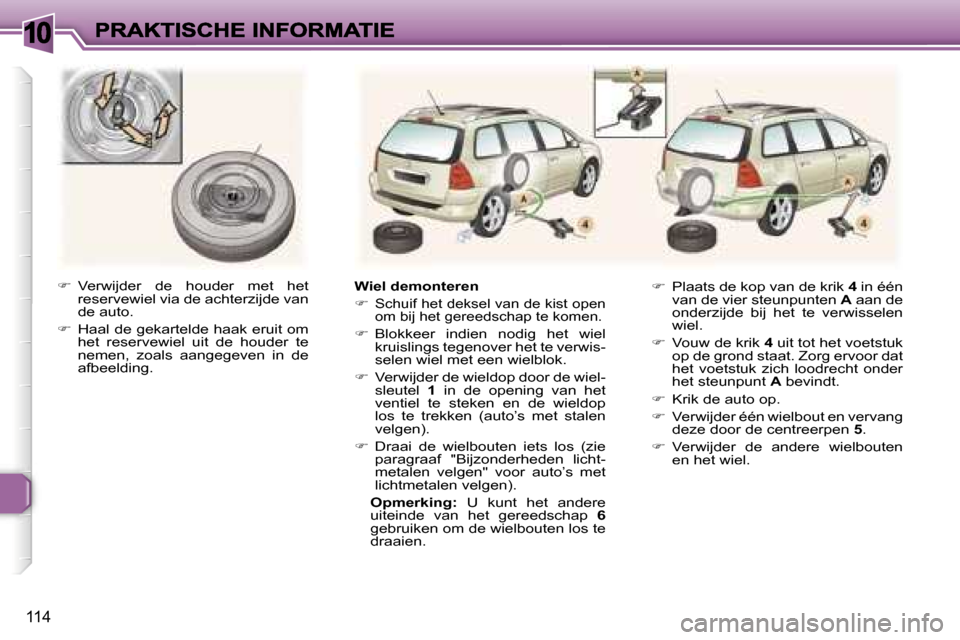

10
114
 Verwijder de houder met het reservewiel via de achterzijde van de auto.
 Haal de gekartelde haak eruit om het reservewiel uit de houder te nemen, zoals aangegeven in de afbeelding.
Wiel demonteren
Schuif het deksel van de kist open om bij het gereedschap te komen.
 Blokkeer indien nodig het wiel kruislings tegenover het te verwis-selen wiel met een wielblok.
 Verwijder de wieldop door de wiel-sleutel 1 in de opening van het ventiel te steken en de wieldop los te trekken (auto’s met stalen velgen).
 Draai de wielbouten iets los (zie paragraaf "Bijzonderheden licht-metalen velgen" voor auto’s met lichtmetalen velgen).
Opmerking: U kunt het andere uiteinde van het gereedschap 6gebruiken om de wielbouten los te draaien.
 Plaats de kop van de krik 4 in één van de vier steunpunten A aan de onderzijde bij het te verwisselen wiel.
 Vouw de krik 4 uit tot het voetstuk op de grond staat. Zorg ervoor dat het voetstuk zich loodrecht onder het steunpunt A bevindt.
 Krik de auto op.
 Verwijder één wielbout en vervang deze door de centreerpen 5.
 Verwijder de andere wielbouten en het wiel.

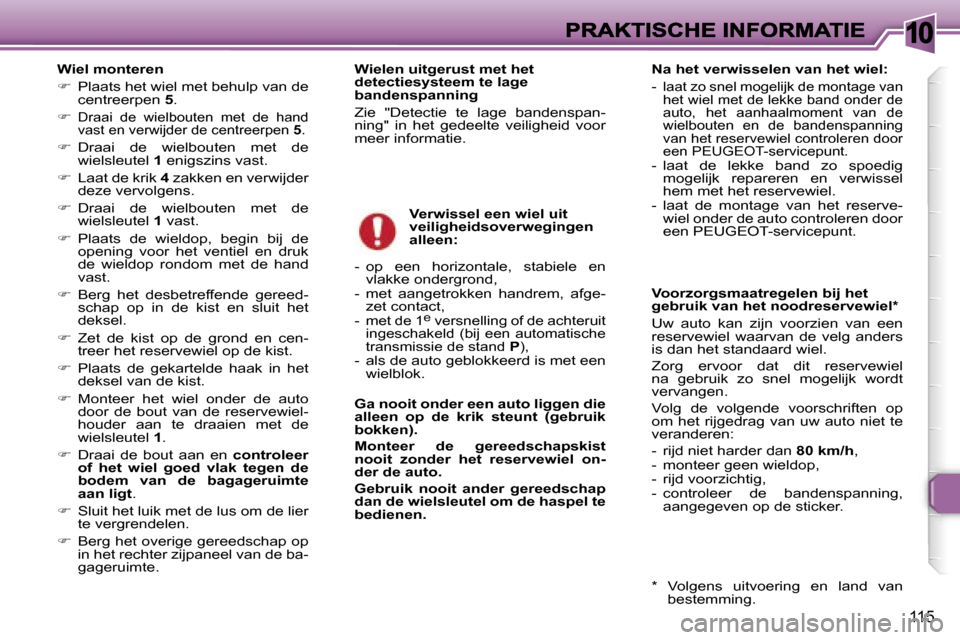

10
115
Wiel monteren
 Plaats het wiel met behulp van de centreerpen 5.
Draai de wielbouten met de hand vast en verwijder de centreerpen 5.
 Draai de wielbouten met de wielsleutel 1 enigszins vast.
 Laat de krik 4 zakken en verwijder deze vervolgens.
 Draai de wielbouten met de wielsleutel 1 vast.
 Plaats de wieldop, begin bij de opening voor het ventiel en druk de wieldop rondom met de hand vast.
 Berg het desbetreffende gereed-schap op in de kist en sluit het deksel.
 Zet de kist op de grond en cen-treer het reservewiel op de kist.
 Plaats de gekartelde haak in het deksel van de kist.
 Monteer het wiel onder de auto door de bout van de reservewiel-houder aan te draaien met de wielsleutel 1.
 Draai de bout aan en controleer of het wiel goed vlak tegen de bodem van de bagageruimte aan ligt.
 Sluit het luik met de lus om de lier te vergrendelen.
 Berg het overige gereedschap op in het rechter zijpaneel van de ba-gageruimte.
Verwissel een wiel uit veiligheidsoverwegingen alleen:
- op een horizontale, stabiele en vlakke ondergrond,- met aangetrokken handrem, afge-zet contact,- met de 1e versnelling of de achteruit ingeschakeld (bij een automatische transmissie de stand P),- als de auto geblokkeerd is met een wielblok.
Ga nooit onder een auto liggen die alleen op de krik steunt (gebruik bokken).
Monteer de gereedschapskist nooit zonder het reservewiel on-der de auto.
Gebruik nooit ander gereedschap dan de wielsleutel om de haspel te bedienen.
Voorzorgsmaatregelen bij het gebruik van het noodreservewiel*
Uw auto kan zijn voorzien van een reservewiel waarvan de velg anders is dan het standaard wiel.
Zorg ervoor dat dit reservewiel na gebruik zo snel mogelijk wordt vervangen.
Volg de volgende voorschriften op om het rijgedrag van uw auto niet te veranderen:
- rijd niet harder dan 80 km/h,- monteer geen wieldop,- rijd voorzichtig,- controleer de bandenspanning, aangegeven op de sticker.
* Volgens uitvoering en land vanbestemming.
Na het verwisselen van het wiel:
- laat zo snel mogelijk de montage van het wiel met de lekke band onder de auto, het aanhaalmoment van de wielbouten en de bandenspanning van het reservewiel controleren door een PEUGEOT-servicepunt.- laat de lekke band zo spoedig mogelijk repareren en verwissel hem met het reservewiel.- laat de montage van het reserve-wiel onder de auto controleren door een PEUGEOT-servicepunt.
Wielen uitgerust met het detectiesysteem te lage bandenspanning
Zie "Detectie te lage bandenspan-ning" in het gedeelte veiligheid voor meer informatie.

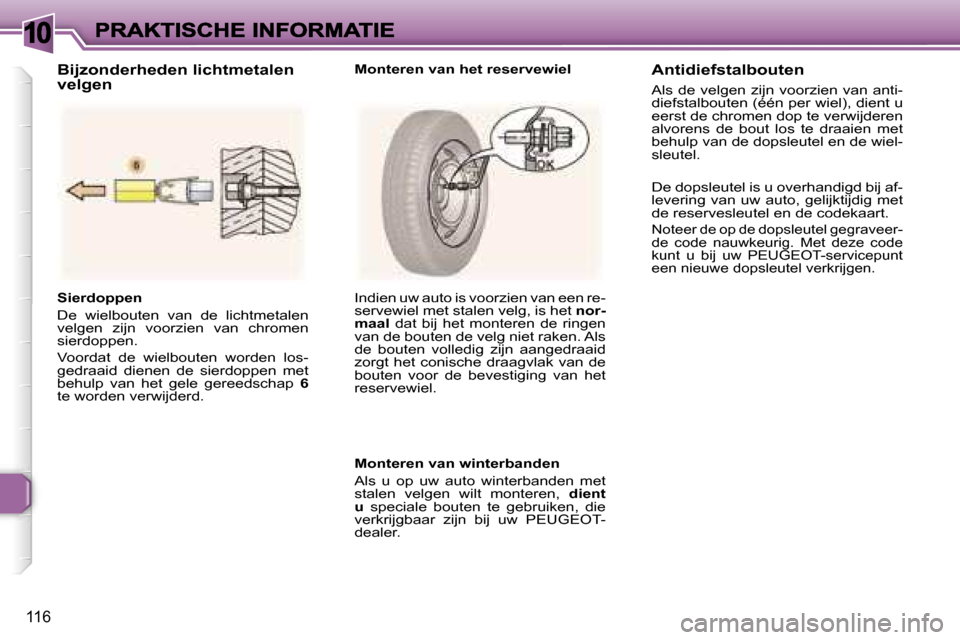

10
116
Sierdoppen
De wielbouten van de lichtmetalen velgen zijn voorzien van chromen sierdoppen.
Voordat de wielbouten worden los-gedraaid dienen de sierdoppen met behulp van het gele gereedschap 6te worden verwijderd.
Indien uw auto is voorzien van een re-servewiel met stalen velg, is het nor-maal dat bij het monteren de ringen van de bouten de velg niet raken. Als de bouten volledig zijn aangedraaid zorgt het conische draagvlak van de bouten voor de bevestiging van het reservewiel.
Monteren van winterbanden
Als u op uw auto winterbanden met stalen velgen wilt monteren, dient u speciale bouten te gebruiken, die verkrijgbaar zijn bij uw PEUGEOT-dealer.
Bijzonderheden lichtmetalen velgenMonteren van het reservewielAntidiefstalbouten
Als de velgen zijn voorzien van anti-diefstalbouten (één per wiel), dient u eerst de chromen dop te verwijderen alvorens de bout los te draaien met behulp van de dopsleutel en de wiel-sleutel.
De dopsleutel is u overhandigd bij af-levering van uw auto, gelijktijdig met de reservesleutel en de codekaart.
Noteer de op de dopsleutel gegraveer-de code nauwkeurig. Met deze code kunt u bij uw PEUGEOT-servicepunt een nieuwe dopsleutel verkrijgen.

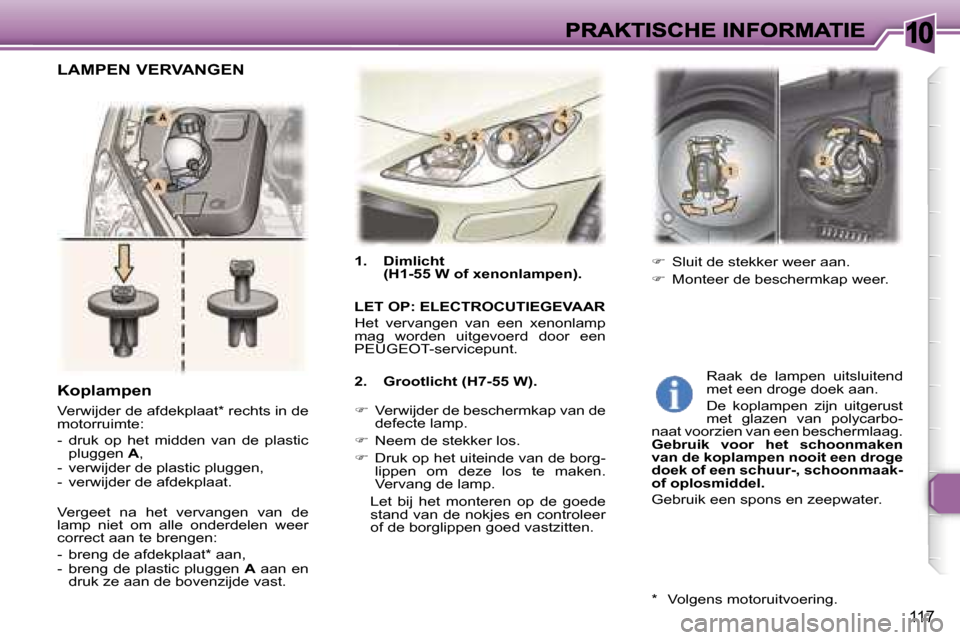

10
117
1. Dimlicht (H1-55 W of xenonlampen).
LET OP: ELECTROCUTIEGEVAAR
Het vervangen van een xenonlamp mag worden uitgevoerd door een PEUGEOT-servicepunt.
2. Grootlicht (H7-55 W).
 Verwijder de beschermkap van de defecte lamp.
 Neem de stekker los.
 Druk op het uiteinde van de borg-lippen om deze los te maken. Vervang de lamp.
Let bij het monteren op de goede stand van de nokjes en controleer of de borglippen goed vastzitten.
 Sluit de stekker weer aan.
 Monteer de beschermkap weer.
Koplampen
Verwijder de afdekplaat* rechts in de motorruimte:
- druk op het midden van de plastic pluggen A,- verwijder de plastic pluggen,- verwijder de afdekplaat.
Vergeet na het vervangen van de lamp niet om alle onderdelen weer correct aan te brengen:
- breng de afdekplaat* aan,- breng de plastic pluggen A aan en druk ze aan de bovenzijde vast.
Raak de lampen uitsluitend met een droge doek aan.
De koplampen zijn uitgerust met glazen van polycarbo-naat voorzien van een beschermlaag.Gebruik voor het schoonmaken van de koplampen nooit een droge doek of een schuur-, schoonmaak- of oplosmiddel.
Gebruik een spons en zeepwater.
LAMPEN VERVANGEN
* Volgens motoruitvoering.

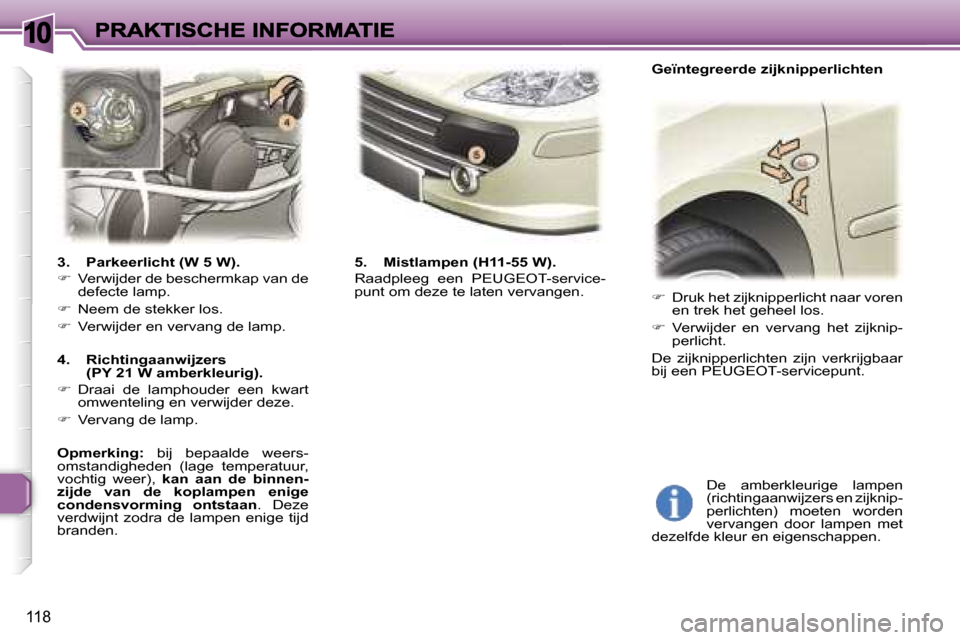

10
118
3. Parkeerlicht (W 5 W).
 Verwijder de beschermkap van de defecte lamp.
 Neem de stekker los.
 Verwijder en vervang de lamp.
4. Richtingaanwijzers (PY 21 W amberkleurig).
 Draai de lamphouder een kwart omwenteling en verwijder deze.
 Vervang de lamp.
Opmerking: bij bepaalde weers-omstandigheden (lage temperatuur, vochtig weer), kan aan de binnen-zijde van de koplampen enige condensvorming ontstaan. Deze verdwijnt zodra de lampen enige tijd branden.
5. Mistlampen (H11-55 W).
Raadpleeg een PEUGEOT-service-punt om deze te laten vervangen. Druk het zijknipperlicht naar voren en trek het geheel los.
 Verwijder en vervang het zijknip-perlicht.
De zijknipperlichten zijn verkrijgbaar bij een PEUGEOT-servicepunt.
De amberkleurige lampen (richtingaanwijzers en zijknip-perlichten) moeten worden vervangen door lampen met dezelfde kleur en eigenschappen.
Geïntegreerde zijknipperlichten

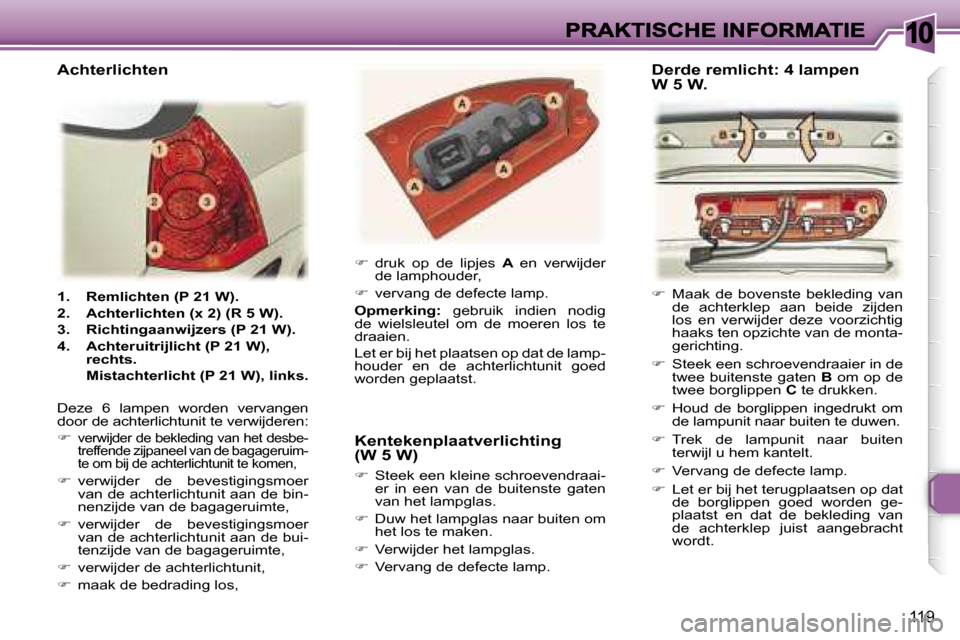

10
119
1. Remlichten (P 21 W).
2. Achterlichten (x 2) (R 5 W).
3. Richtingaanwijzers (P 21 W).
4. Achteruitrijlicht (P 21 W), rechts.
Mistachterlicht (P 21 W), links.
Deze 6 lampen worden vervangen door de achterlichtunit te verwijderen:
verwijder de bekleding van het desbe-treffende zijpaneel van de bagageruim-te om bij de achterlichtunit te komen,
 verwijder de bevestigingsmoer van de achterlichtunit aan de bin-nenzijde van de bagageruimte,
 verwijder de bevestigingsmoer van de achterlichtunit aan de bui-tenzijde van de bagageruimte,
 verwijder de achterlichtunit,
 maak de bedrading los,
 druk op de lipjes A en verwijder de lamphouder,
 vervang de defecte lamp.
Opmerking: gebruik indien nodig de wielsleutel om de moeren los te draaien.
Let er bij het plaatsen op dat de lamp-houder en de achterlichtunit goed worden geplaatst.
 Maak de bovenste bekleding van de achterklep aan beide zijden los en verwijder deze voorzichtig haaks ten opzichte van de monta-gerichting.
 Steek een schroevendraaier in de twee buitenste gaten B om op de twee borglippen C te drukken.
 Houd de borglippen ingedrukt om de lampunit naar buiten te duwen.
 Trek de lampunit naar buiten terwijl u hem kantelt.
 Vervang de defecte lamp.
 Let er bij het terugplaatsen op dat de borglippen goed worden ge-plaatst en dat de bekleding van de achterklep juist aangebracht wordt.
Kentekenplaatverlichting (W 5 W)
Steek een kleine schroevendraai-er in een van de buitenste gaten van het lampglas.
 Duw het lampglas naar buiten om het los te maken.
 Verwijder het lampglas.
 Vervang de defecte lamp.
Derderemlicht:4 lampen W 5 W.Achterlichten

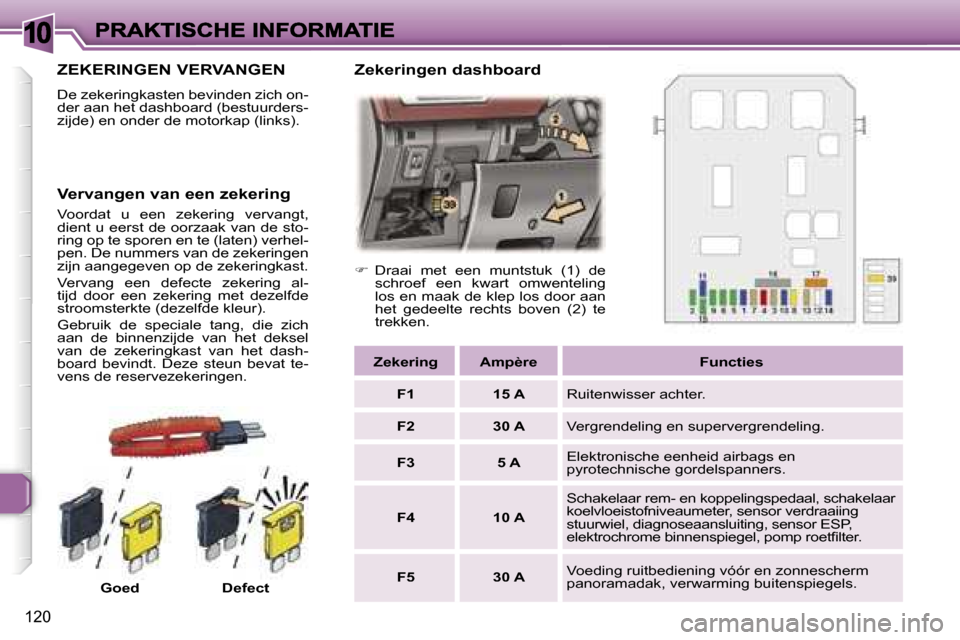

10
120
ZEKERINGEN VERVANGEN
De zekeringkasten bevinden zich on-der aan het dashboard (bestuurders-zijde) en onder de motorkap (links).
GoedDefect
 Draai met een muntstuk (1) de schroef een kwart omwenteling los en maak de klep los door aan het gedeelte rechts boven (2) te trekken.
ZekeringAmpèreFuncties
F115 ARuitenwisser achter.
F230 AVergrendeling en supervergrendeling.
F35 AElektronische eenheid airbags en pyrotechnische gordelspanners.
F410 A
Schakelaar rem- en koppelingspedaal, schakelaar koelvloeistofniveaumeter, sensor verdraaiing stuurwiel, diagnoseaansluiting, sensor ESP, elektrochrome binnenspiegel, pomp roetfilter.
F530 AVoeding ruitbediening vóór en zonnescherm panoramadak, verwarming buitenspiegels.
Vervangen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de sto-ring op te sporen en te (laten) verhel-pen. De nummers van de zekeringen zijn aangegeven op de zekeringkast.
Vervang een defecte zekering al-tijd door een zekering met dezelfde stroomsterkte (dezelfde kleur).
Gebruik de speciale tang, die zich aan de binnenzijde van het deksel van de zekeringkast van het dash-board bevindt. Deze steun bevat te-vens de reservezekeringen.
Zekeringen dashboard
