2007 Peugeot 307 SW Ägarmanual (in Swedish)

10
113

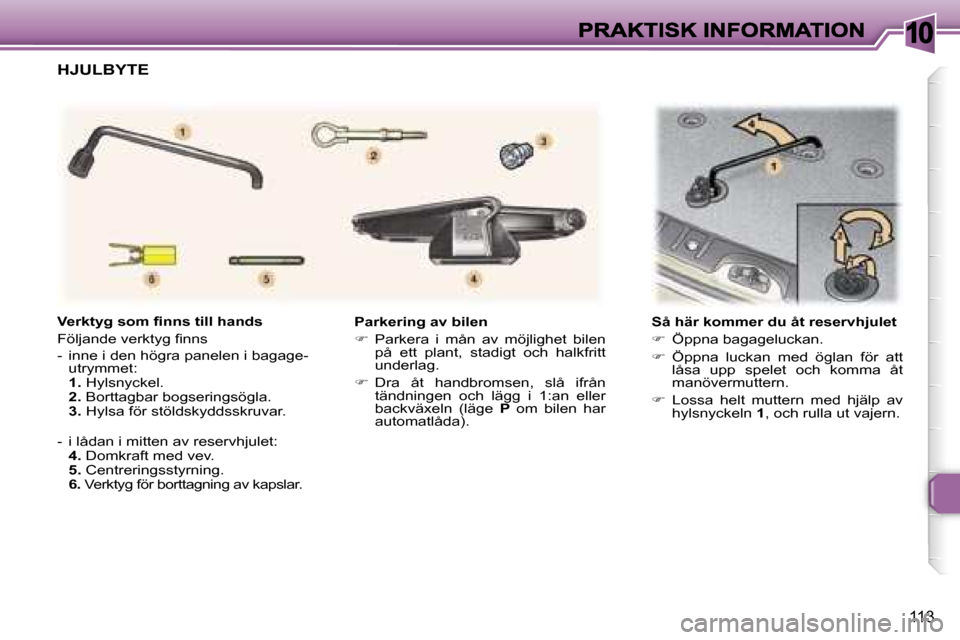

Parkering av bilen
 Parkera i mån av möjlighet bilen på ett plant, stadigt och halkfritt underlag.
 Dra åt handbromsen, slå ifrån tändningen och lägg i 1:an eller backväxeln (läge P om bilen har automatlåda).
Så här kommer du åt reservhjulet
 Öppna bagageluckan.
 Öppna luckan med öglan för att låsa upp spelet och komma åt manövermuttern.
 Lossa helt muttern med hjälp av hylsnyckeln 1, och rulla ut vajern.
Verktyg som finns till hands
Följande verktyg finns
- inne i den högra panelen i bagage-utrymmet:1. Hylsnyckel.2. Borttagbar bogseringsögla.3. Hylsa för stöldskyddsskruvar.
- i lådan i mitten av reservhjulet:4. Domkraft med vev.5. Centreringsstyrning.6. Verktyg för borttagning av kapslar.
HJULBYTE

10
114

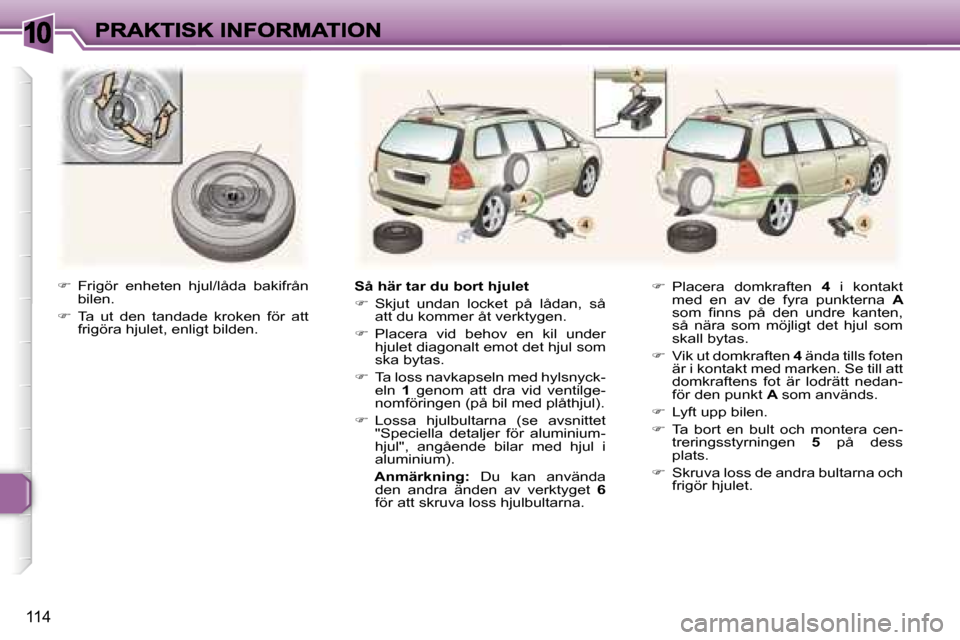

 Frigör enheten hjul/låda bakifrån bilen.
 Ta ut den tandade kroken för att frigöra hjulet, enligt bilden.
Så här tar du bort hjulet
 Skjut undan locket på lådan, så att du kommer åt verktygen.
 Placera vid behov en kil under hjulet diagonalt emot det hjul som ska bytas.
 Ta loss navkapseln med hylsnyck-eln 1 genom att dra vid ventilge-nomföringen (på bil med plåthjul).
 Lossa hjulbultarna (se avsnittet "Speciella detaljer för aluminium-hjul", angående bilar med hjul i aluminium).
Anmärkning: Du kan använda den andra änden av verktyget 6för att skruva loss hjulbultarna.
 Placera domkraften 4 i kontakt med en av de fyra punkterna A som finns på den undre kanten, så nära som möjligt det hjul som skall bytas.
 Vik ut domkraften 4 ända tills foten är i kontakt med marken. Se till att domkraftens fot är lodrätt nedan-för den punkt A som används.
 Lyft upp bilen.
 Ta bort en bult och montera cen-treringsstyrningen 5 på dess plats.
 Skruva loss de andra bultarna och frigör hjulet.

10
115

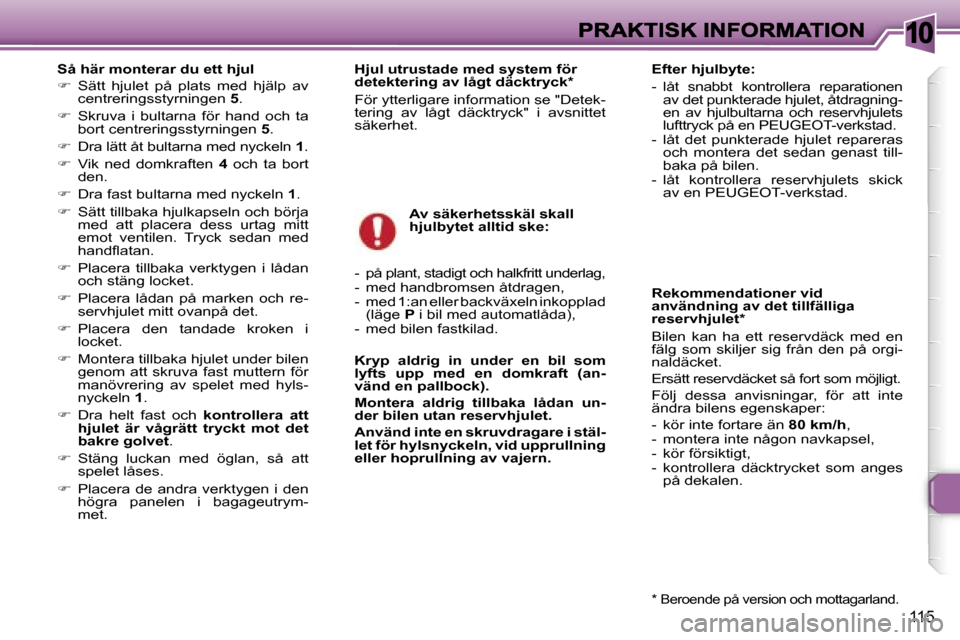

Så här monterar du ett hjul
 Sätt hjulet på plats med hjälp av centreringsstyrningen 5.
 Skruva i bultarna för hand och ta bort centreringsstyrningen 5.
 Dra lätt åt bultarna med nyckeln 1.
 Vik ned domkraften 4 och ta bort den.
 Dra fast bultarna med nyckeln 1.
 Sätt tillbaka hjulkapseln och börja med att placera dess urtag mitt emot ventilen. Tryck sedan med handflatan.
 Placera tillbaka verktygen i lådan och stäng locket.
 Placera lådan på marken och re-servhjulet mitt ovanpå det.
 Placera den tandade kroken i locket.
 Montera tillbaka hjulet under bilen genom att skruva fast muttern för manövrering av spelet med hyls-nyckeln 1.
 Dra helt fast och kontrollera att hjulet är vågrätt tryckt mot det bakre golvet.
 Stäng luckan med öglan, så att spelet låses.
 Placera de andra verktygen i den högra panelen i bagageutrym-met.
Av säkerhetsskäl skall hjulbytet alltid ske:
- på plant, stadigt och halkfritt underlag,- med handbromsen åtdragen,- med 1:an eller backväxeln inkopplad (läge P i bil med automatlåda),- med bilen fastkilad.
Kryp aldrig in under en bil som lyfts upp med en domkraft (an-vänd en pallbock).
Montera aldrig tillbaka lådan un-der bilen utan reservhjulet.
Använd inte en skruvdragare i stäl-let för hylsnyckeln, vid upprullning eller hoprullning av vajern.
Rekommendationer vid användning av det tillfälliga reservhjulet*
Bilen kan ha ett reservdäck med en fälg som skiljer sig från den på orgi-naldäcket.
Ersätt reservdäcket så fort som möjligt.
Följ dessa anvisningar, för att inte ändra bilens egenskaper:
- kör inte fortare än 80 km/h,- montera inte någon navkapsel,- kör försiktigt,- kontrollera däcktrycket som anges på dekalen.
* Beroende på version och mottagarland.
Efter hjulbyte:
- låt snabbt kontrollera reparationen av det punkterade hjulet, åtdragning-en av hjulbultarna och reservhjulets lufttryck på en PEUGEOT-verkstad.- låt det punkterade hjulet repareras och montera det sedan genast till-baka på bilen.- låt kontrollera reservhjulets skick av en PEUGEOT-verkstad.
Hjul utrustade med system för detektering av lågt däcktryck*
För ytterligare information se "Detek-tering av lågt däcktryck" i avsnittet säkerhet.

10
116

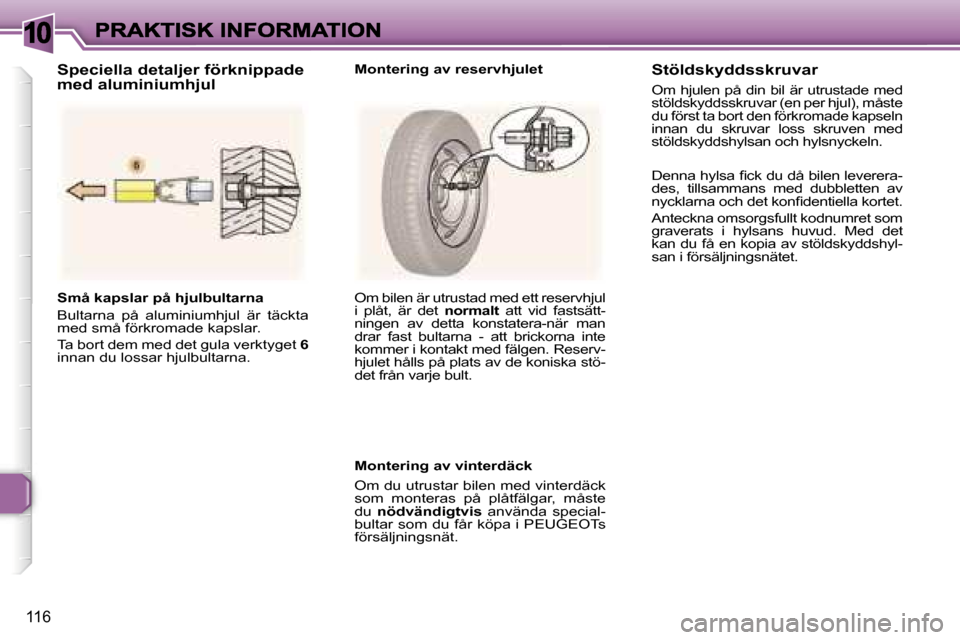

Små kapslar på hjulbultarna
Bultarna på aluminiumhjul är täckta med små förkromade kapslar.
Ta bort dem med det gula verktyget 6 innan du lossar hjulbultarna.
Om bilen är utrustad med ett reservhjul i plåt, är det normalt att vid fastsätt-normaltnormaltningen av detta konstatera-när man drar fast bultarna - att brickorna inte kommer i kontakt med fälgen. Reserv-hjulet hålls på plats av de koniska stö-det från varje bult.
Montering av vinterdäck
Om du utrustar bilen med vinterdäck som monteras på plåtfälgar, måste du nödvändigtvis använda special-bultar som du får köpa i PEUGEOTs försäljningsnät.
Speciella detaljer förknippade med aluminiumhjulMontering av reservhjuletStöldskyddsskruvar
Om hjulen på din bil är utrustade med stöldskyddsskruvar (en per hjul), måste du först ta bort den förkromade kapseln innan du skruvar loss skruven med stöldskyddshylsan och hylsnyckeln.
Denna hylsa fick du då bilen leverera-des, tillsammans med dubbletten av nycklarna och det konfidentiella kortet.
Anteckna omsorgsfullt kodnumret som graverats i hylsans huvud. Med det kan du få en kopia av stöldskyddshyl-san i försäljningsnätet.

10
117

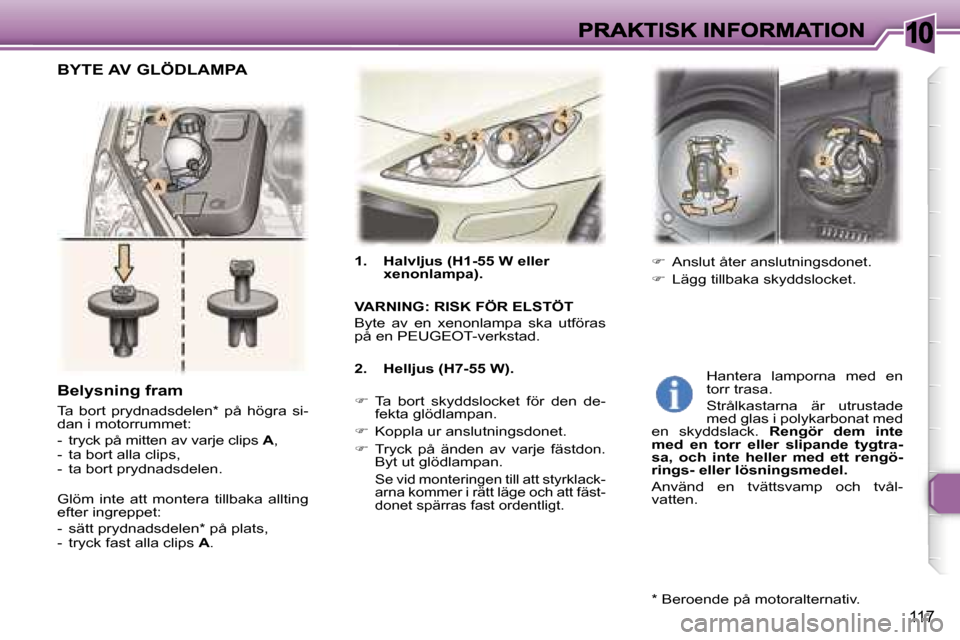

1. Halvljus (H1-55 W eller xenonlampa).
VARNING: RISK FÖR ELSTÖT
Byte av en xenonlampa ska utföras på en PEUGEOT-verkstad.
2. Helljus (H7-55 W).
 Ta bort skyddslocket för den de-fekta glödlampan.
 Koppla ur anslutningsdonet.
 Tryck på änden av varje fästdon. Byt ut glödlampan.
Se vid monteringen till att styrklack-arna kommer i rätt läge och att fäst-donet spärras fast ordentligt.
 Anslut åter anslutningsdonet.
 Lägg tillbaka skyddslocket.
Belysning fram
Ta bort prydnadsdelen* på högra si-dan i motorrummet:
- tryck på mitten av varje clips A,- ta bort alla clips,- ta bort prydnadsdelen.
Glöm inte att montera tillbaka allting efter ingreppet:
- sätt prydnadsdelen* på plats,- tryck fast alla clips A.
Hantera lamporna med en torr trasa.
Strålkastarna är utrustade med glas i polykarbonat med en skyddslack. Rengör dem inte med en torr eller slipande tygtra-sa, och inte heller med ett rengö-rings- eller lösningsmedel.
Använd en tvättsvamp och tvål-vatten.
BYTE AV GLÖDLAMPA
* Beroende på motoralternativ.

10
118

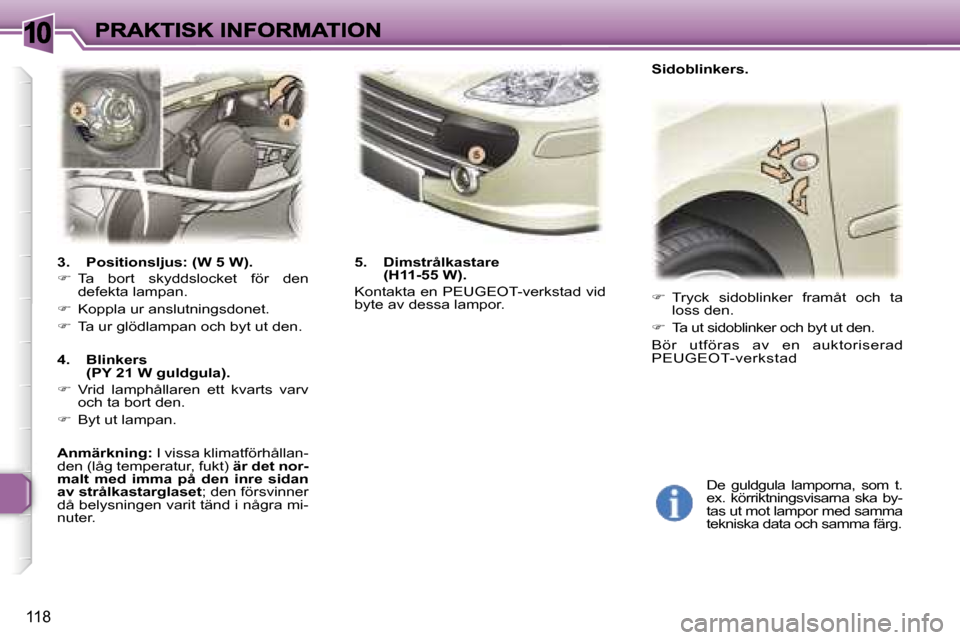

3. Positionsljus: (W 5 W).
 Ta bort skyddslocket för den defekta lampan.
 Koppla ur anslutningsdonet.
 Ta ur glödlampan och byt ut den.
4. Blinkers (PY 21 W guldgula).
 Vrid lamphållaren ett kvarts varv och ta bort den.
 Byt ut lampan.
Anmärkning: I vissa klimatförhållan-den (låg temperatur, fukt) är det nor-malt med imma på den inre sidan av strålkastarglaset; den försvinner då belysningen varit tänd i några mi-nuter.
5. Dimstrålkastare (H11-55 W).
Kontakta en PEUGEOT-verkstad vid byte av dessa lampor. Tryck sidoblinker framåt och ta loss den.
 Ta ut sidoblinker och byt ut den.
Bör utföras av en auktoriserad PEUGEOT-verkstad
De guldgula lamporna, som t. ex. körriktningsvisarna ska by-tas ut mot lampor med samma tekniska data och samma färg.
Sidoblinkers.

10
119
1. Bromsljus (P 21 W).
2. Positionsljus (x 2) (R 5 W).
3. Blinkers (P 21 W).
4. Backljus (P 21 W), höger sida.
Dimbakljus (P 21 W), vänster sida.
Dessa 6 glödlampor byts :genom att ta bort lampan så här:
 ta bort sidopanelen i bagageutrym-met, så att du kommer åt lampan,
 ta bort lampans fästmutter inne i bagageutrymmet,
 ta bort lampans fästmutter på utsi-dan av bagageutrymmet,
 ta loss lampan,
 ta loss kabelhärvan,
 ta bort lamphållaren genom att trycka på flikarna A,
 byt ut den defekta lampan.
Anmärkning: Använd vid behov hylsnyckeln för hjulborttagning för att ta bort muttrarna.
Se vid monteringen till att lamphålla-ren och lampan placeras rätt.
 Demontera varsamt bakluckans
övre panel, genom att ta loss den
på båda sidorna, vinkelrätt mot
dess införingsriktning.
 För in en skruvmejsel i de två ytt-
re hålen B och tryck ihop de två
flikarna C.
 Tryck lampan utåt medan flikarna
hålls ihoptryckta.
 Dra ut lampan med en vippande
rörelse.
 Byt ut den defekta glödlampan.
 Se vid monteringen till att lam-
pans flikar passas in korrekt och
att bakluckans övre panel hamnar
på rätt plats.
Nummerplåtsbelysning(W 5 W)
 För in en liten skruvmejsel i ett av hålen i det genomskinliga plast-locket.
 Tryck det utåt för att ta loss det.
 Ta bort det genomskinliga plast-locket.
 Byt ut den defekta glödlampan.
Tredje bromsljus:
4 glödlampor W 5 WLampor bak

10
120

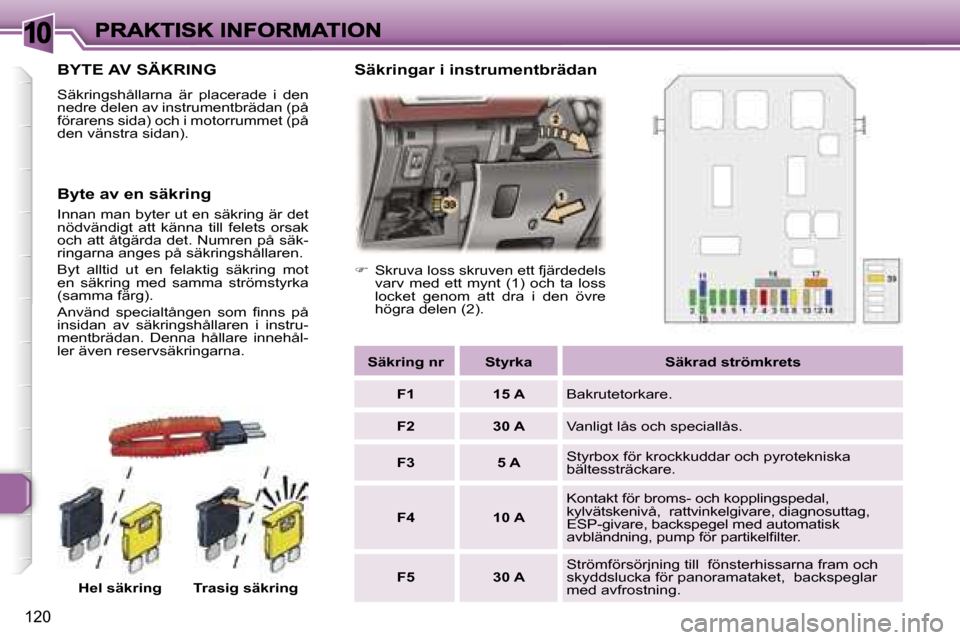

BYTE AV SÄKRING
Säkringshållarna är placerade i den nedre delen av instrumentbrädan (på förarens sida) och i motorrummet (på den vänstra sidan).
Hel säkringTrasig säkring
 Skruva loss skruven ett fjärdedels varv med ett mynt (1) och ta loss locket genom att dra i den övre högra delen (2).
Säkring nrStyrkaSäkrad strömkrets
F115 ABakrutetorkare.
F230 AVanligt lås och speciallås.
F35 AStyrbox för krockkuddar och pyrotekniska bältessträckare.
F410 A
Kontakt för broms- och kopplingspedal, kylvätskenivå, rattvinkelgivare, diagnosuttag, ESP-givare, backspegel med automatisk avbländning, pump för partikelfilter.
F530 AStrömförsörjning till fönsterhissarna fram och skyddslucka för panoramataket, backspeglar med avfrostning.
Byte av en säkring
Innan man byter ut en säkring är det nödvändigt att känna till felets orsak och att åtgärda det. Numren på säk-ringarna anges på säkringshållaren.
Byt alltid ut en felaktig säkring mot en säkring med samma strömstyrka (samma färg).
Använd specialtången som finns på insidan av säkringshållaren i instru-mentbrädan. Denna hållare innehål-ler även reservsäkringarna.
Säkringar i instrumentbrädan
