2007 Peugeot 307 Break Vodič za korisnike (in Croatian)

10
123

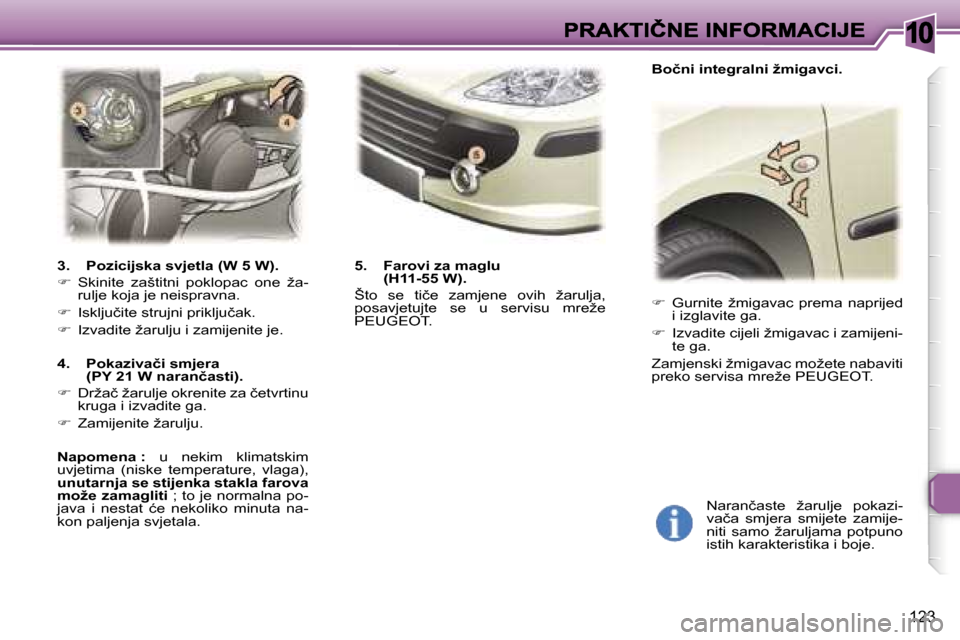

 Gurnite žmigavac prema naprijed i izglavite ga.
 Izvadite cijeli žmigavac i zamijeni-te ga.
Zamjenski žmigavac možete nabaviti preko servisa mreže PEUGEOT.
Narančaste žarulje pokazi-vača smjera smijete zamije-niti samo žaruljama potpuno istih karakteristika i boje.
3. Pozicijska svjetla (W 5 W).
 Skinite zaštitni poklopac one ža-rulje koja je neispravna.
 Isključite strujni priključak.
 Izvadite žarulju i zamijenite je.
4. Pokazivači smjera(PY 21 W narančasti).
 Držač žarulje okrenite za četvrtinu kruga i izvadite ga.
 Zamijenite žarulju.
Napomena : u nekim klimatskim uvjetima (niske temperature, vlaga),unutarnja se stijenka stakla farova može zamagliti ; to je normalna po-java i nestat će nekoliko minuta na-kon paljenja svjetala.
5. Farovi za maglu(H11-55 W).
Što se tiče zamjene ovih žarulja, posavjetujte se u servisu mreže PEUGEOT.
Bočni integralni žmigavci.

10
124

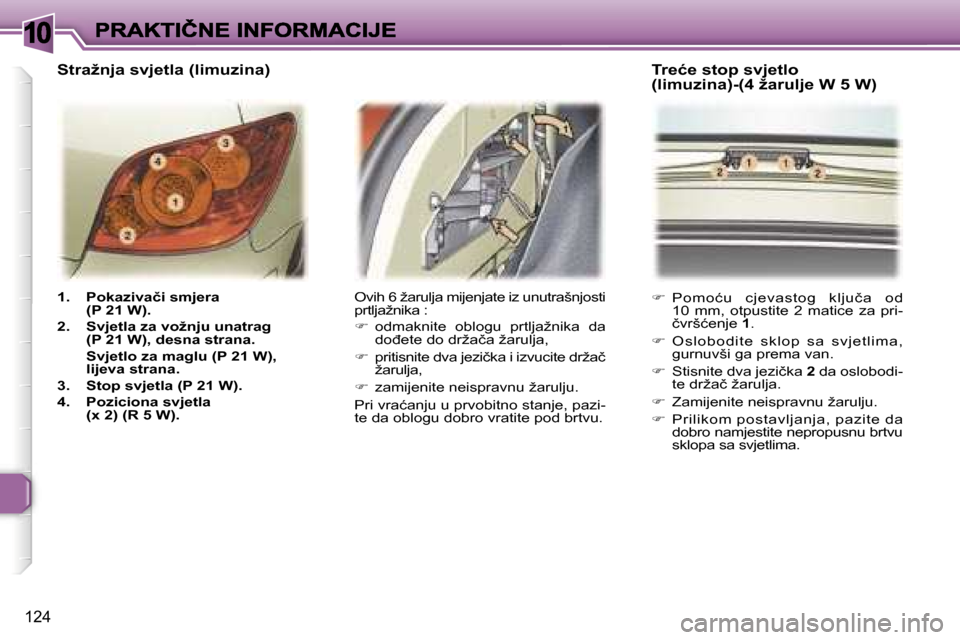

1. Pokazivači smjera (P 21 W).
2. Svjetla za vožnju unatrag (P 21 W), desna strana.
Svjetlo za maglu (P 21 W), lijeva strana.
3. Stop svjetla (P 21 W).
4. Poziciona svjetla(x 2) (R 5 W).
 Pomoću cjevastog ključa od10 mm, otpustite 2 matice za pri-čvršćenje 1.
 O s lobodit e s k lop s a s v jet lim a, gurnuvši ga prema van.
 Stisnite dva jezička 2 da oslobodi-te držač žarulja.
 Zamijenite neispravnu žarulju.
 Prilikom postavljanja, pazite da dobro namjestite nepropusnu brtvu sklopa sa svjetlima.
Ovih 6 žarulja mijenjate iz unutrašnjosti prtljažnika :
 odmaknite oblogu prtljažnika da dođete do držača žarulja,
 pritisnite dva jezička i izvucite držač žarulja,
 zamijenite neispravnu žarulju.
Pri vraćanju u prvobitno stanje, pazi-te da oblogu dobro vratite pod brtvu.
Stražnja svjetla (limuzina)Treće stop svjetlo(limuzina)-(4 žarulje W 5 W)

10
125

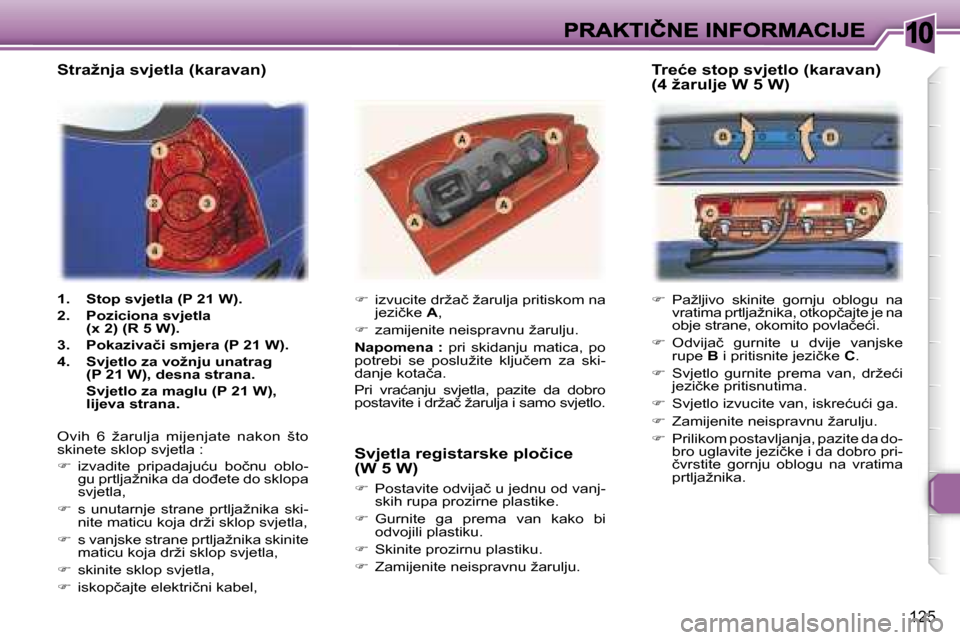

 Pažljivo skinite gornju oblogu na vratima prtljažnika, otkopčajte je na obje strane, okomito povlačeći.
 Odvijač gurnite u dvije vanjske rupe B i pritisnite jezičke C.
 Svjetlo gurnite prema van, držeći jezičke pritisnutima.
 Svjetlo izvucite van, iskrećući ga.
 Zamijenite neispravnu žarulju.
 Prilikom postavljanja, pazite da do-bro uglavite jezičke i da dobro pri-čvrstite gornju oblogu na vratima prtljažnika.
1. Stop svjetla (P 21 W).
2. Poziciona svjetla (x 2) (R 5 W).
3. Pokazivači smjera (P 21 W).
4. Svjetlo za vožnju unatrag (P 21 W), desna strana.
Svjetlo za maglu (P 21 W), lijeva strana.
Ovih 6 žarulja mijenjate nakon što skinete sklop svjetla :
 izvadite pripadajuću bočnu oblo-gu prtljažnika da dođete do sklopa svjetla,
 s unutarnje strane prtljažnika ski-nite maticu koja drži sklop svjetla,
 s vanjske strane prtljažnika skinite maticu koja drži sklop svjetla,
 skinite sklop svjetla,
 iskopčajte električni kabel,
 izvucite držač žarulja pritiskom na jezičke A,
 zamijenite neispravnu žarulju.
Napomena : pri skidanju matica, po potrebi se poslužite ključem za ski-danje kotača.
Pri vraćanju svjetla, pazite da dobro postavite i držač žarulja i samo svjetlo.
Svjetla registarske pločice (W 5 W)
Postavite odvijač u jednu od vanj-skih rupa prozirne plastike.
Gurnite ga prema van kako bi odvojili plastiku.
Skinite prozirnu plastiku.
Zamijenite neispravnu žarulju.
Stražnja svjetla (karavan)Treće stop svjetlo (karavan) (4 žarulje W 5 W)

10
126

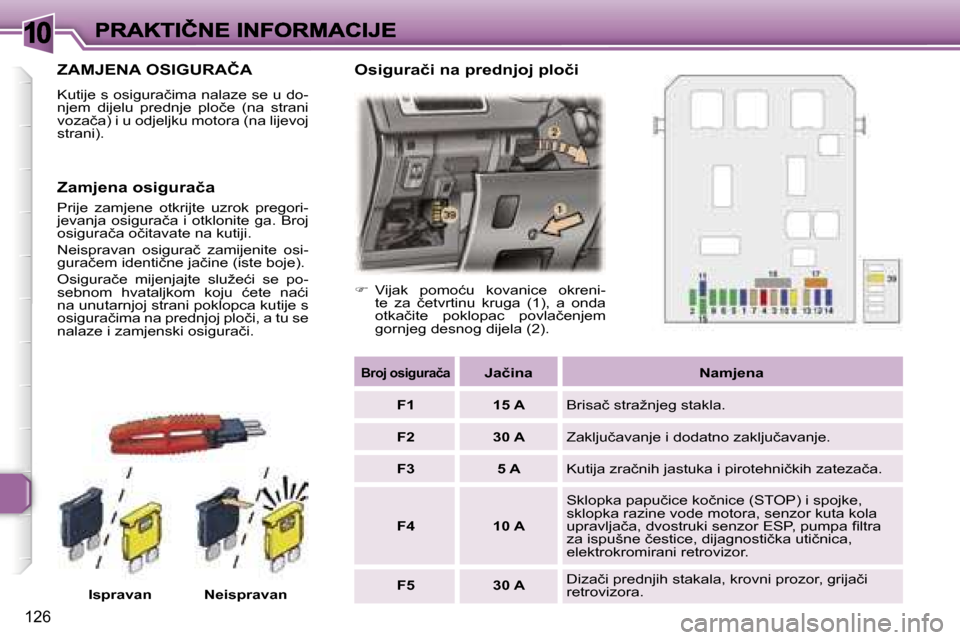

ZAMJENA OSIGURAČA
Kutije s osiguračima nalaze se u do-njem dijelu prednje ploče (na strani vozača) i u odjeljku motora (na lijevoj strani).
IspravanNeispravan
 Vijak pomoću kovanice okreni-te za četvrtinu kruga (1), a onda otkačite poklopac povlačenjem gornjeg desnog dijela (2).
Broj osiguračaJačinaNamjena
F115 ABrisač stražnjeg stakla.
F230 AZaključavanje i dodatno zaključavanje.
F35 AKutija zračnih jastuka i pirotehničkih zatezača.
F410 A
Sklopka papučice kočnice (STOP) i spojke, sklopka razine vode motora, senzor kuta kola upravljača, dvostruki senzor ESP, pumpa filtra za ispušne čestice, dijagnostička utičnica, elektrokromirani retrovizor.
F530 ADizači prednjih stakala, krovni prozor, grijači retrovizora.
Zamjena osigurača
Prije zamjene otkrijte uzrok pregori-jevanja osigurača i otklonite ga. Broj osigurača očitavate na kutiji.
Neispravan osigurač zamijenite osi-guračem identične jačine (iste boje).
Osigurače mijenjajte služeći se po-sebnom hvataljkom koju ćete naći na unutarnjoj strani poklopca kutije s osiguračima na prednjoj ploči, a tu se nalaze i zamjenski osigurači.
Osigurači na prednjoj ploči

10
128

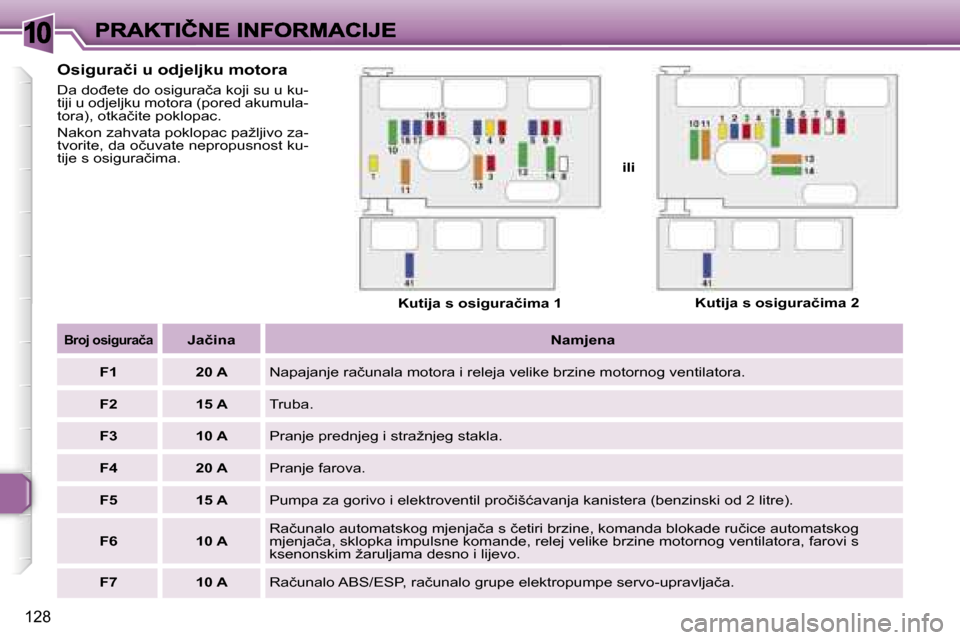

Osigurači u odjeljku motora
Da dođete do osigurača koji su u ku-tiji u odjeljku motora (pored akumula-tora), otkačite poklopac.
Nakon zahvata poklopac pažljivo za-tvorite, da očuvate nepropusnost ku-tije s osiguračima.
Kutija s osiguračima 2
ili
Kutija s osiguračima 1
Broj osiguračaJačinaNamjena
F120 ANapajanje računala motora i releja velike brzine motornog ventilatora.
F215 ATruba.
F310 APranje prednjeg i stražnjeg stakla.
F420 APranje farova.
F515 APumpa za gorivo i elektroventil pročišćavanja kanistera (benzinski od 2 litre).
F610 ARačunalo automatskog mjenjačas četiri brzine, komanda blokade ručice automatskog mjenjača, sklopka impulsne komande, relej velike brzine motornog ventilatora, farovi s ksenonskim žaruljama desno i lijevo.
F710 ARačunalo ABS/ESP, računalo grupe elektropumpe servo-upravljača.

10
129
* Samo za kutiju s osiguračima 1.

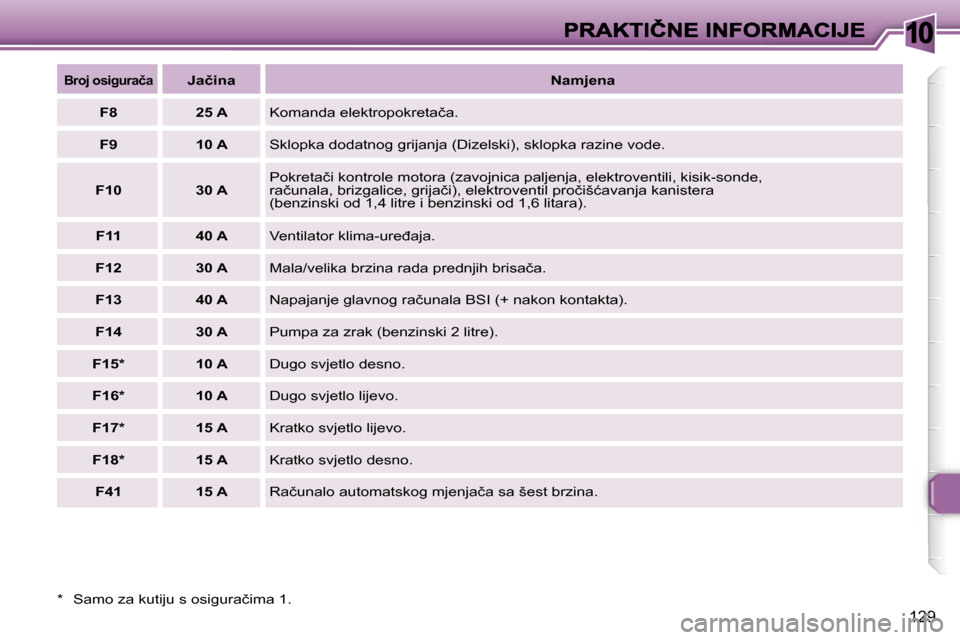

Broj osiguračaJačinaNamjena
F825 AKomanda elektropokretača.
F910 ASklopka dodatnog grijanja (Dizelski), sklopka razine vode.
F1030 APokretači kontrole motora (zavojnica paljenja, elektroventili, kisik-sonde,računala, brizgalice, grijači), elektroventil pročišćavanja kanistera(benzinski od 1,4 litre i benzinski od 1,6 litara).
F1140 AVentilator klima-uređaja.
F1230 AMala/velika brzina rada prednjih brisača.
F1340 ANapajanje glavnog računala BSI (+ nakon kontakta).
F1430 APumpa za zrak (benzinski 2 litre).
F15*10 ADugo svjetlo desno.
F16*10 ADugo svjetlo lijevo.
F17*15 AKratko svjetlo lijevo.
F18*15 AKratko svjetlo desno.
F4115 ARačunalo automatskog mjenjačasa šest brzina.

10
130
Električni krug vašeg vozila svojom izvedbom podnosi serijsku opremu i onu u opciji.
Prije postavljanja u vozilo neke druge električne opreme ili pribora, posavjetujte se u servisu mreže PEUGEOT.
PEUGEOT otklanja svaku odgovornost za neispravnost vašeg vozila ili tro škove njegovog popravljanja slijedom ugradnje dodatne opreme koju nije isporučio i nije preporučio PEUGEOT i koja nije postavljena prema njegovim upu-tama, posebno ako se radi o uređajima čija potrošnja prelazi 10 miliampera.

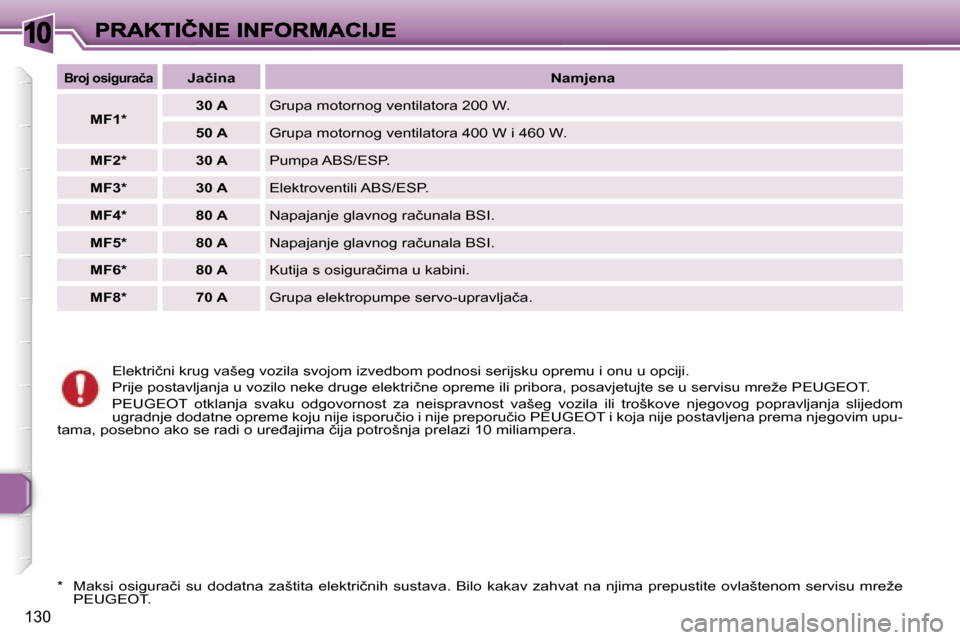

Broj osiguračaJačinaNamjena
MF1*30 AGrupa motornog ventilatora 200 W.
50 AGrupa motornog ventilatora 400 W i 460 W.
MF2*30 APumpa ABS/ESP.
MF3*30 AElektroventili ABS/ESP.
MF4*80 ANapajanje glavnog računala BSI.
MF5*80 ANapajanje glavnog računala BSI.
MF6*80 AKutija s osiguračima u kabini.
MF8*70 AGrupa elektropumpe servo-upravljača.
* Maksi osigurači su dodatna zaštita električnih sustava. Bilo kakav za hvat na njima prepustite ovlaštenom servisu mreže PEUGEOT.

10
126
ZAMJENA OSIGURAČA
Kutije s osiguračima nalaze se u do-njem dijelu prednje ploče (na strani vozača) i u odjeljku motora (na lijevoj strani).
IspravanNeispravan
 Vijak pomoću kovanice okreni-te za četvrtinu kruga (1), a onda otkačite poklopac povlačenjem gornjeg desnog dijela (2).
Broj osiguračaJačinaNamjena
F115 ABrisač stražnjeg stakla.
F230 AZaključavanje i dodatno zaključavanje.
F35 AKutija zračnih jastuka i pirotehničkih zatezača.
F410 A
Sklopka papučice kočnice (STOP) i spojke, sklopka razine vode motora, senzor kuta kola upravljača, dvostruki senzor ESP, pumpa filtra za ispušne čestice, dijagnostička utičnica, elektrokromirani retrovizor.
F530 ADizači prednjih stakala, krovni prozor, grijači retrovizora.
Zamjena osigurača
Prije zamjene otkrijte uzrok pregori-jevanja osigurača i otklonite ga. Broj osigurača očitavate na kutiji.
Neispravan osigurač zamijenite osi-guračem identične jačine (iste boje).
Osigurače mijenjajte služeći se po-sebnom hvataljkom koju ćete naći na unutarnjoj strani poklopca kutije s osiguračima na prednjoj ploči, a tu se nalaze i zamjenski osigurači.
Osigurači na prednjoj ploči
