2007 PEUGEOT 207 Manuale duso (in Italian)

i
i
137

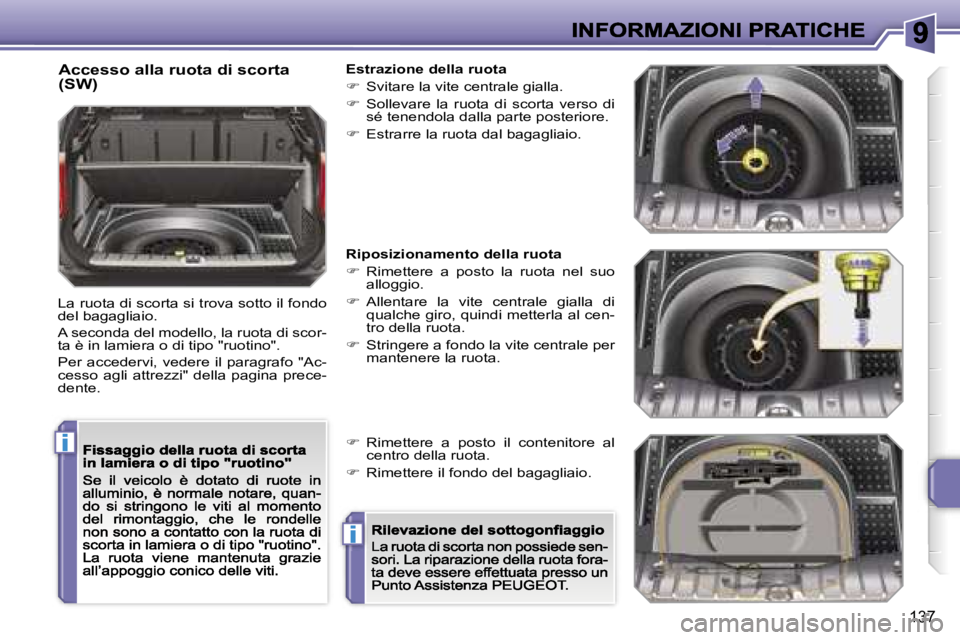

Accesso alla ruota di scorta (SW)
La ruota di scorta si trova sotto il fondo del bagagliaio.
A seconda del modello, la ruota di scor-ta è in lamiera o di tipo "ruotino".
Per accedervi, vedere il paragrafo "Ac-cesso agli attrezzi" della pagina prece-dente.
Estrazione della ruota
 Svitare la vite centrale gialla.
 Sollevare la ruota di scorta verso di sé tenendola dalla parte posteriore.
 Estrarre la ruota dal bagagliaio.
Riposizionamento della ruota
 Rimettere a posto la ruota nel suo alloggio.
 Allentare la vite centrale gialla di qualche giro, quindi metterla al cen-tro della ruota.
 Stringere a fondo la vite centrale per mantenere la ruota.
 Rimettere a posto il contenitore al centro della ruota.
 Rimettere il fondo del bagagliaio.

i
138

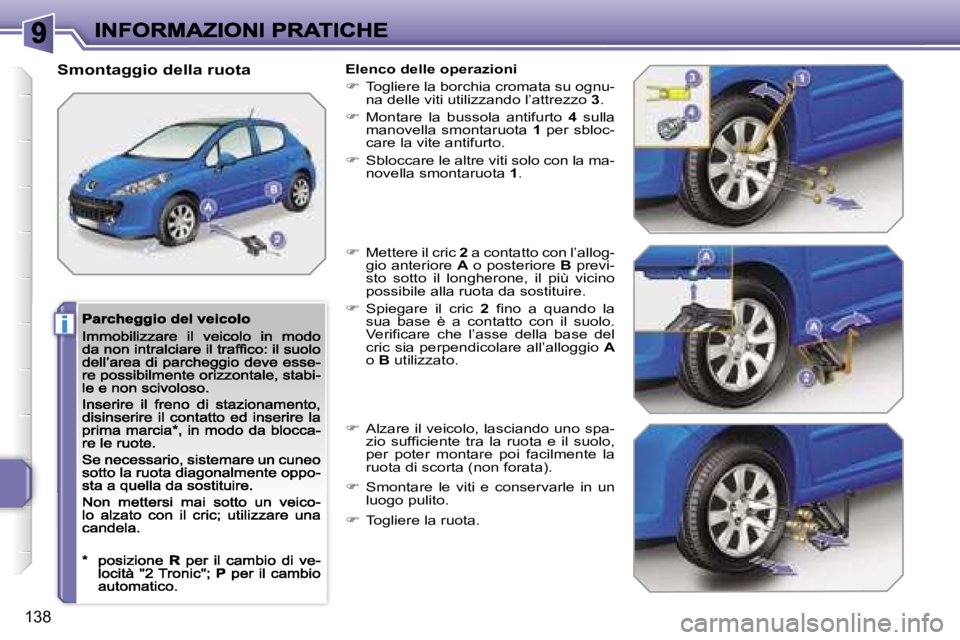

Smontaggio della ruotaElenco delle operazioni
 Togliere la borchia cromata su ognu-na delle viti utilizzando l’attrezzo 3.
 Montare la bussola antifurto 4 sulla manovella smontaruota 1 per sbloc-care la vite antifurto.
 Sbloccare le altre viti solo con la ma-novella smontaruota 1.
 Mettere il cric 2 a contatto con l’allog-gio anteriore A o posteriore B previ-sto sotto il longherone, il più vicino possibile alla ruota da sostituire.
 Spiegare il cric 2 fino a quando la sua base è a contatto con il suolo. Verificare che l’asse della base del cric sia perpendicolare all’alloggio Ao B utilizzato.
 Alzare il veicolo, lasciando uno spa-zio sufficiente tra la ruota e il suolo, per poter montare poi facilmente la ruota di scorta (non forata).
 Smontare le viti e conservarle in un luogo pulito.
 Togliere la ruota.

i
139

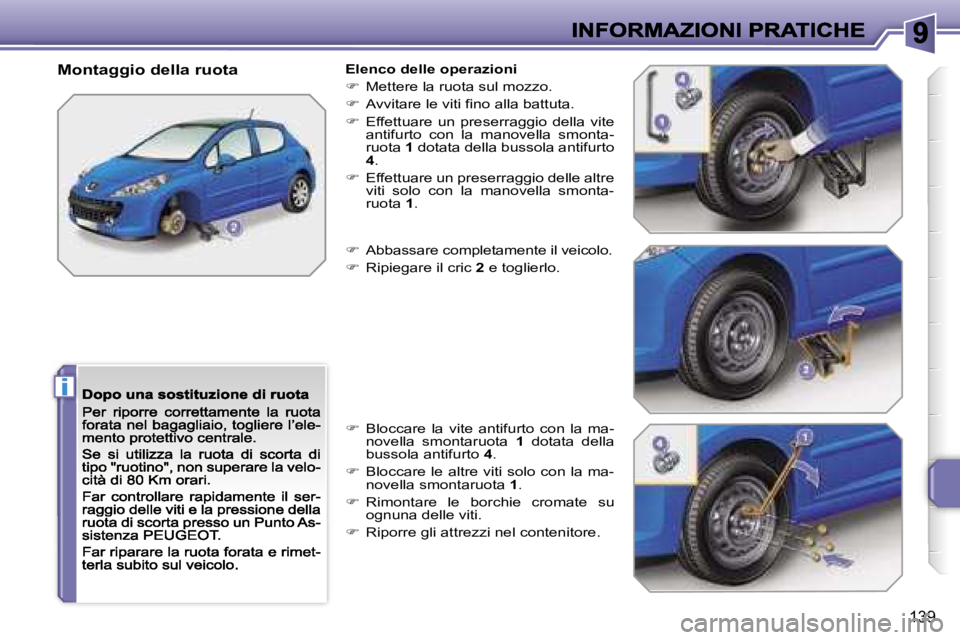

Montaggio della ruotaElenco delle operazioni
 Mettere la ruota sul mozzo.
 Avvitare le viti fino alla battuta.
 Effettuare un preserraggio della vite antifurto con la manovella smonta-ruota 1 dotata della bussola antifurto 4.
 Effettuare un preserraggio delle altre viti solo con la manovella smonta-ruota 1.
 Abbassare completamente il veicolo.
 Ripiegare il cric 2 e toglierlo.
 Bloccare la vite antifurto con la ma-novella smontaruota 1 dotata della bussola antifurto 4.
 Bloccare le altre viti solo con la ma-novella smontaruota 1.
 Rimontare le borchie cromate su ognuna delle viti.
 Riporre gli attrezzi nel contenitore.

!
i
i
140

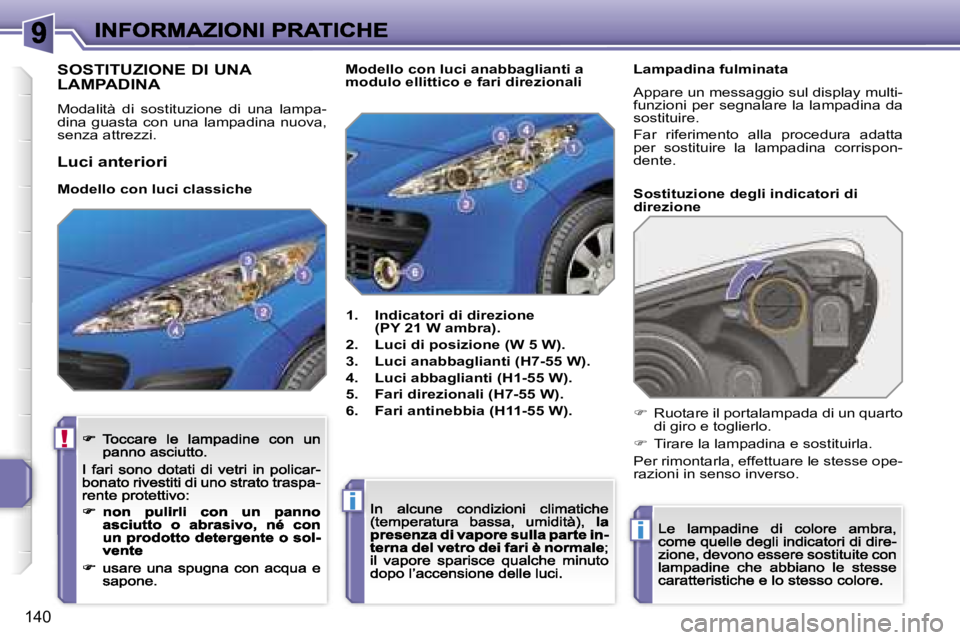

SOSTITUZIONE DI UNA
LAMPADINA
Modalità di sostituzione di una lampa-dina guasta con una lampadina nuova, senza attrezzi.
1. Indicatori di direzione (PY 21 W ambra).
2. Luci di posizione (W 5 W).
3. Luci anabbaglianti (H7-55 W).
4. Luci abbaglianti (H1-55 W).
5. Fari direzionali (H7-55 W).
6. Fari antinebbia (H11-55 W).
Sostituzione degli indicatori di direzione
Modello con luci anabbaglianti a modulo ellittico e fari direzionali
 Ruotare il portalampada di un quarto di giro e toglierlo.
 Tirare la lampadina e sostituirla.
Per rimontarla, effettuare le stesse ope-razioni in senso inverso.
Luci anteriori
Modello con luci classiche
Lampadina fulminata
Appare un messaggio sul display multi-funzioni per segnalare la lampadina da sostituire.
Far riferimento alla procedura adatta per sostituire la lampadina corrispon-dente.

141
Sostituzione delle luci di posizione
 Scollegare il connettore principale del faro.
 Togliere il coperchio protettivo di pla-stica tirando la linguetta.
 Ruotare il portalampada di un quarto di giro e toglierlo.
 Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare le stesse operazioni in senso inverso.
Sostituzione delle luci anabbaglianti, delle luci abbaglianti e dei fari direzionali
 Scollegare il connettore principale del faro.
 Togliere il relativo coperchio protetti-vo in plastica tirando la linguetta.
Sostituzione dei ripetitori laterali
 Inserire un cacciavite al centro del ripetitore, tra di esso e la base del retrovisore.
 Ribaltare il cacciavite per estrarre il ripetitore ed estrarlo.
 Scollegare il connettore del ripetitore.
Per il rimontaggio, effettuare le stesse operazioni in senso inverso.
Per procurarsi un nuovo ripetitore, rivol-gersi ad un Punto Assistenza PEUGEOT.
 Scollegare il connettore del relativo faro.
 Spostare la molla per liberare la lam-padina e toglierla.
Per il rimontaggio, effettuare le stesse operazioni in senso inverso.
Sostituzione dei fari antinebbia
Per la sostituzione di queste lampadine, rivolgersi ad un Punto Assistenza PEUGEOT.

ii
142

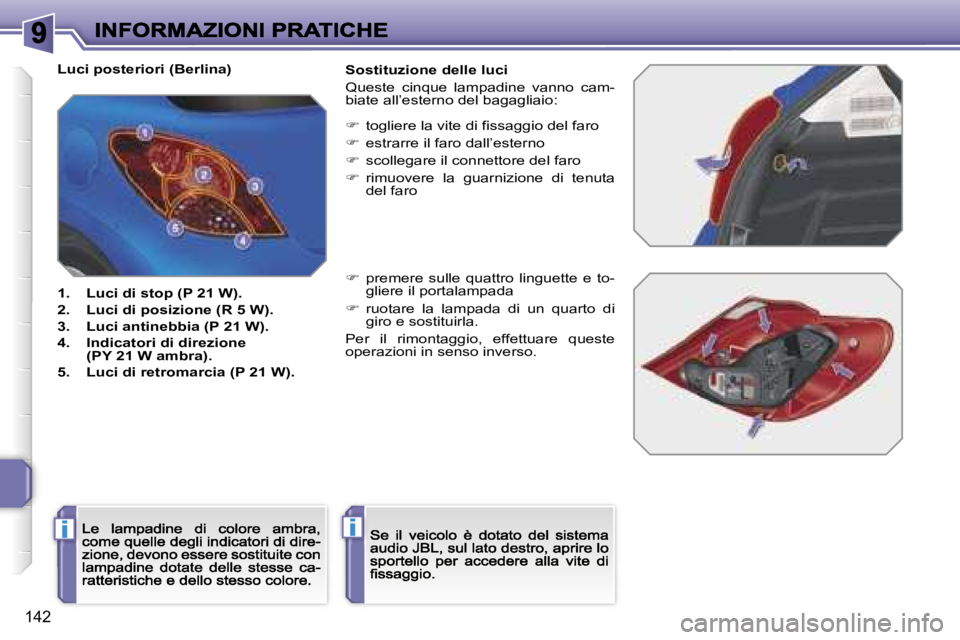

Luci posteriori (Berlina)
1. Luci di stop (P 21 W).
2. Luci di posizione (R 5 W).
3. Luci antinebbia (P 21 W).
4. Indicatori di direzione (PY 21 W ambra).YY
5. Luci di retromarcia (P 21 W).
Sostituzione delle luci
Queste cinque lampadine vanno cam-biate all’esterno del bagagliaio:
 togliere la vite di fissaggio del faro
 estrarre il faro dall’esterno
 scollegare il connettore del faro
 rimuovere la guarnizione di tenuta del faro
 premere sulle quattro linguette e to-gliere il portalampada
 ruotare la lampada di un quarto di giro e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.

143

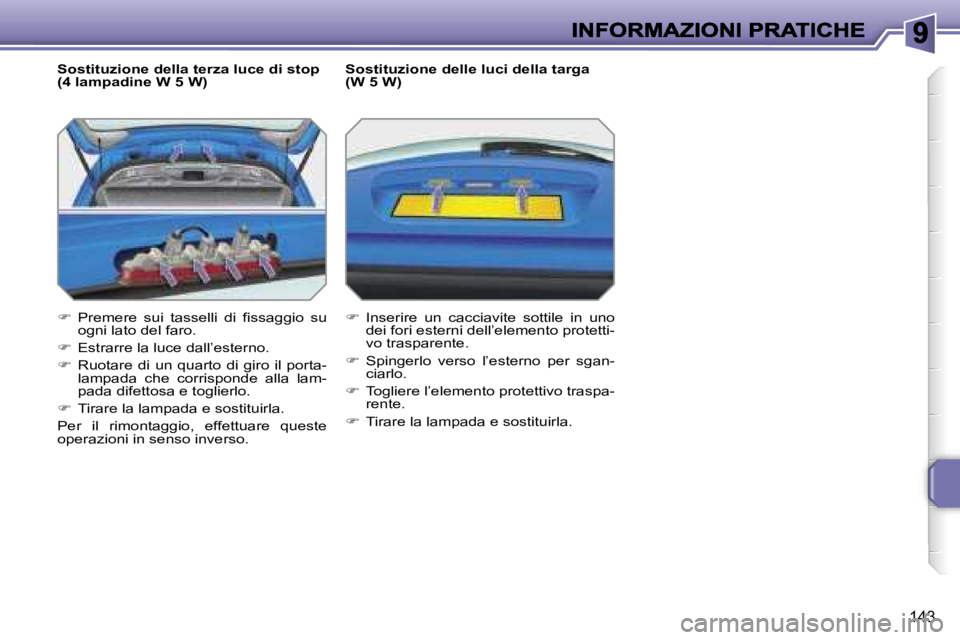

Sostituzione della terza luce di stop (4 lampadine W 5 W)
 Premere sui tasselli di fissaggio su ogni lato del faro.
 Estrarre la luce dall’esterno.
 Ruotare di un quarto di giro il porta-lampada che corrisponde alla lam-pada difettosa e toglierlo.
 Tirare la lampada e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.
Sostituzione delle luci della targa (W 5 W)
 Inserire un cacciavite sottile in uno dei fori esterni dell’elemento protetti-vo trasparente.
 Spingerlo verso l’esterno per sgan-ciarlo.
 Togliere l’elemento protettivo traspa-rente.
 Tirare la lampada e sostituirla.

i
144

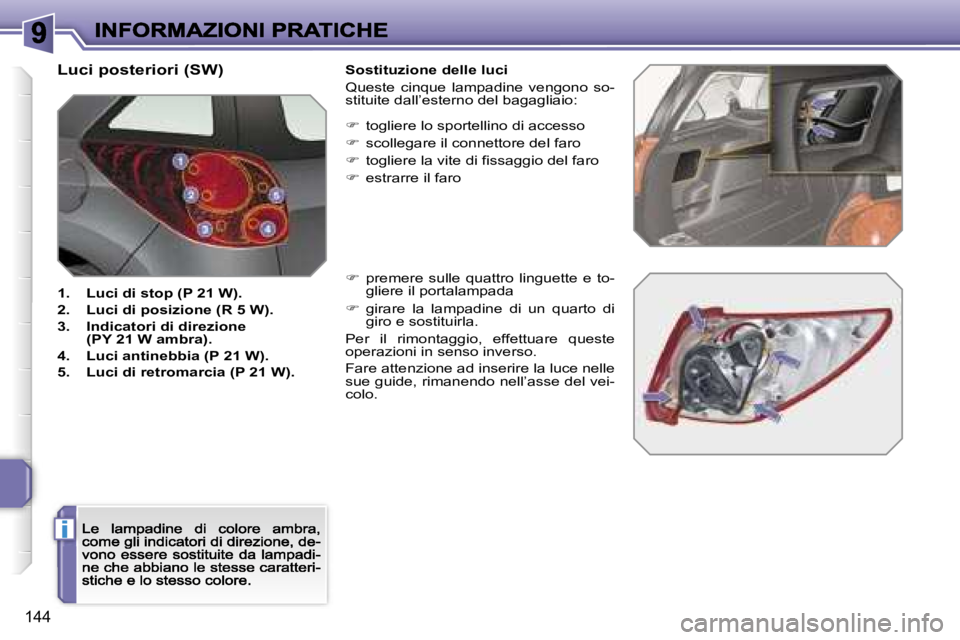

Luci posteriori (SW)
1. Luci di stop (P 21 W).
2. Luci di posizione (R 5 W).
3. Indicatori di direzione (PY 21 W ambra).
4. Luci antinebbia (P 21 W).
5. Luci di retromarcia (P 21 W).
Sostituzione delle luci
Queste cinque lampadine vengono so-stituite dall’esterno del bagagliaio:
 togliere lo sportellino di accesso
 scollegare il connettore del faro
 togliere la vite di fissaggio del faro
 estrarre il faro
 premere sulle quattro linguette e to-gliere il portalampada
 girare la lampadine di un quarto di giro e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.
Fare attenzione ad inserire la luce nelle sue guide, rimanendo nell’asse del vei-colo.
