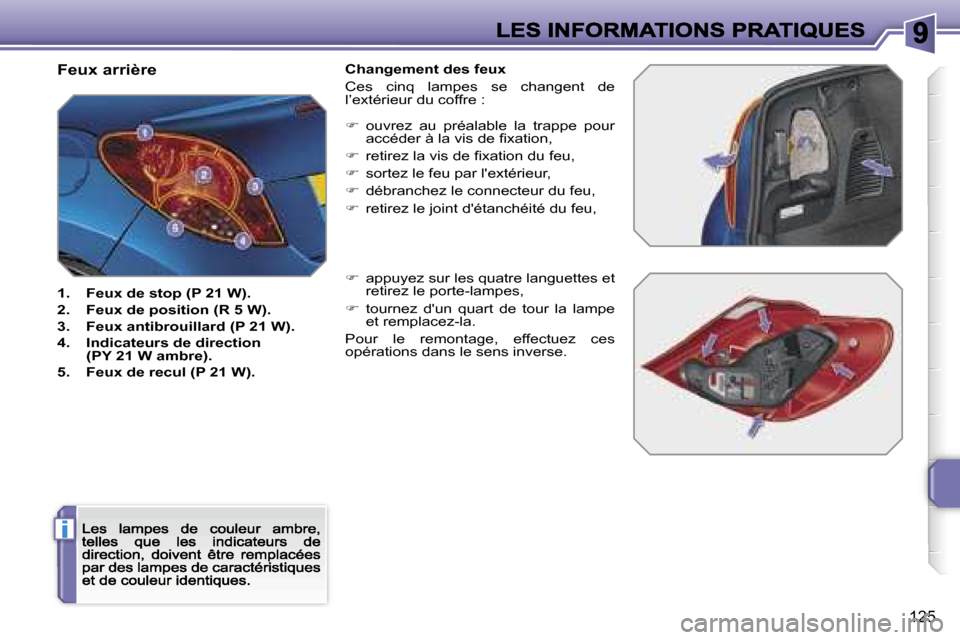

Feux arrière
1. Feux de stop (P 21 W).
2. Feux de position (R 5 W).
3. Feux antibrouillard (P 21 W).
4. Indicateurs de direction (PY 21 W ambre).
5. Feux de recul (P 21 W).
Changement des feux
Ces cinq lampes se changent de l’extérieur du coffre :
 ouvrez au préalable la trappe pour accéder à la vis de fixation,
 retirez la vis de fixation du feu,
 sortez le feu par l'extérieur,
 débranchez le connecteur du feu,
 retirez le joint d'étanchéité du feu,
 appuyez sur les quatre languettes et retirez le porte-lampes,
 tournez d'un quart de tour la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.

126

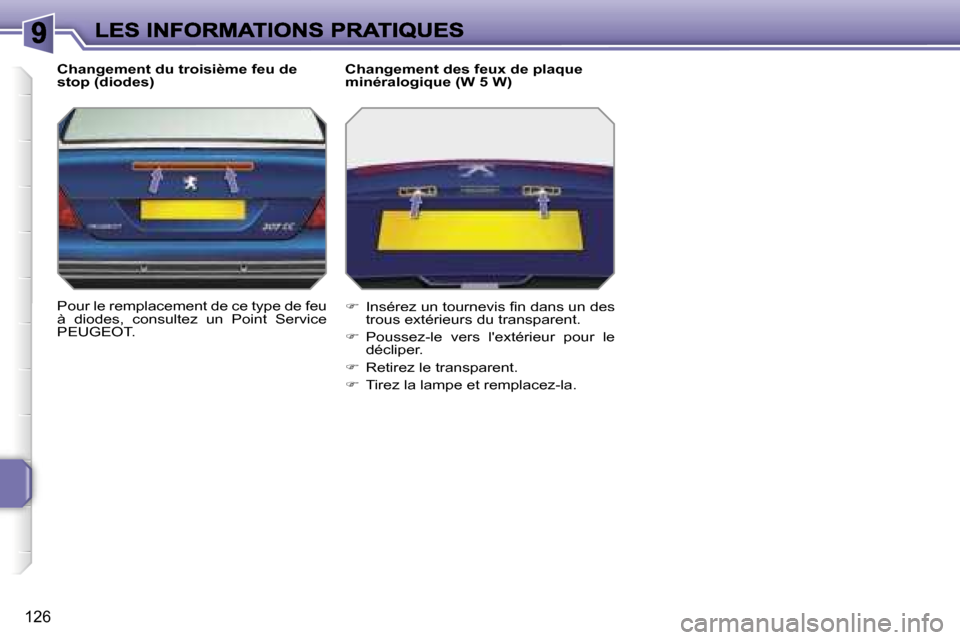

Changement du troisième feu de stop (diodes)
Pour le remplacement de ce type de feu à diodes, consultez un Point Service PEUGEOT.
Changement des feux de plaque minéralogique (W 5 W)
 Insérez un tournevis fin dans un des trous extérieurs du transparent.
 Poussez-le vers l'extérieur pour le décliper.
 Retirez le transparent.
 Tirez la lampe et remplacez-la.

!
i
127
LE CHANGEMENT D’UN
FUSIBLE
Mode opératoire de remplacement d’un fusible défectueux par un fusible neuf pour remédier à une panne sur la fonction correspondante.
Accès aux outillages
La pince d’extraction est installée au dos du couvercle de la boîte à fusibles de planche de bord.
Pour y accéder :
 déclipez le couvercle en tirant sur la partie supérieure,
 retirez complètement le couvercle,
 retirez la pince.

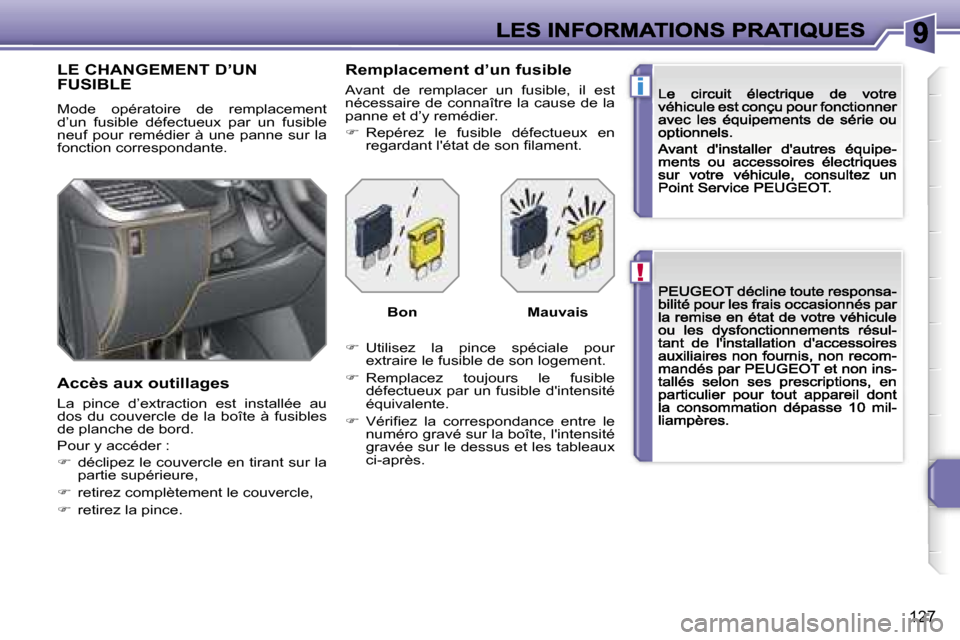

Remplacement d’un fusible
Avant de remplacer un fusible, il est nécessaire de connaître la cause de la panne et d’y remédier.
 Repérez le fusible défectueux en regardant l'état de son filament.
 Utilisez la pince spéciale pour extraire le fusible de son logement.
 Remplacez toujours le fusible défectueux par un fusible d'intensité équivalente.
 Vérifiez la correspondance entre le numéro gravé sur la boîte, l'intensité gravée sur le dessus et les tableaux ci-après.
BonMauvais

128

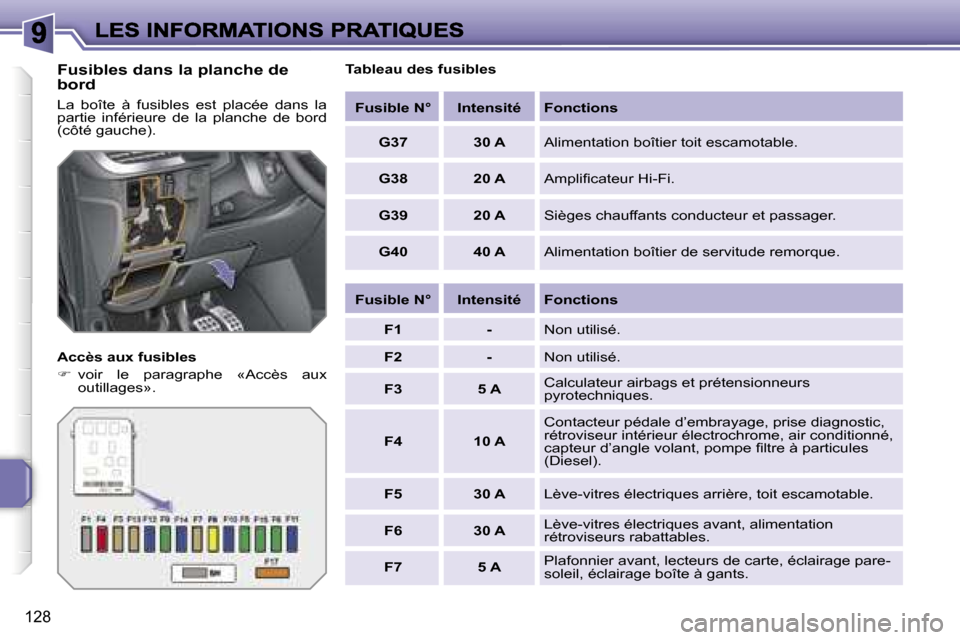

Fusibles dans la planche de bord
La boîte à fusibles est placée dans la partie inférieure de la planche de bord (côté gauche).
Accès aux fusibles
 voir le paragraphe «Accès aux outillages».
Tableau des fusibles
Fusible N°IntensitéFonctions
G3730 AAlimentation boîtier toit escamotable.
G3820 AAmplificateur Hi-Fi.
G3920 ASièges chauffants conducteur et passager.
G4040 AAlimentation boîtier de servitude remorque.
Fusible N°IntensitéFonctions
F1-Non utilisé.
F2-Non utilisé.
F35 ACalculateur airbags et prétensionneurs pyrotechniques.
F410 A
Contacteur pédale d’embrayage, prise diagnostic, rétroviseur intérieur électrochrome, air conditionné, capteur d’angle volant, pompe filtre à particules (Diesel).
F530 ALève-vitres électriques arrière, toit escamotable.
F630 ALève-vitres électriques avant, alimentation rétroviseurs rabattables.
F75 APlafonnier avant, lecteurs de carte, éclairage pare-soleil, éclairage boîte à gants.

129
Fusible N°IntensitéFonctions
F820 A
Radiotéléphone, changeur CD, écran multifonction, commandes sous-volant, détection sous-gonflage, boîtier de servitude remorque, alarme (post-équipement).
F930 APrise 12 V avant.
F1015 ASirène alarme, calculateur alarme, projecteurs directionnels.
F1115 APrise diagnostic, contacteur antivol courant faible, calculateur boîte de vitesses automatique.
F1215 ACapteur de luminosité, boîtier de servitude remorque, toit escamotable.
F135 ABoîtier servitude moteur, relais ABS, contacteur bi-fonction frein.
F1415 ACombiné, barrette témoins de ceintures, réglage projecteurs, air conditionné, autoradio, kit mains-libres, calculateur aide au stationnement arrière.
F1530 AVerrouillage et super-verrouillage.
F1740 ADégivrage lunette arrière et rétroviseurs extérieurs.
SH-Shunt PARC.

130

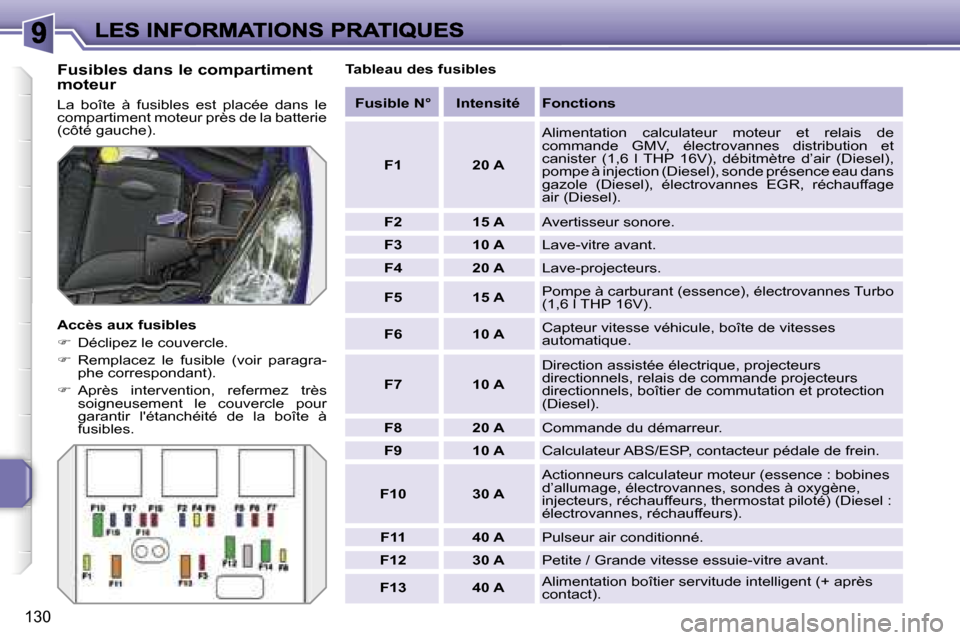

Fusibles dans le compartiment moteur
La boîte à fusibles est placée dans le compartiment moteur près de la batterie (côté gauche).
Accès aux fusibles
 Déclipez le couvercle.
 Remplacez le fusible (voir paragra-phe correspondant).
 Après intervention, refermez très soigneusement le couvercle pour garantir l'étanchéité de la boîte à fusibles.
Tableau des fusibles
Fusible N°IntensitéFonctions
F120 A
Alimentation calculateur moteur et relais de commande GMV, électrovannes distribution et canister (1,6 l THP 16V), débitmètre d’air (Diesel), pompe à injection (Diesel), sonde présence eau dans gazole (Diesel), électrovannes EGR, réchauffage air (Diesel).
F215 AAvertisseur sonore.
F310 ALave-vitre avant.
F420 ALave-projecteurs.
F515 APompe à carburant (essence), électrovannes Turbo (1,6 l THP 16V).
F610 ACapteur vitesse véhicule, boîte de vitesses automatique.
F710 A
Direction assistée électrique, projecteurs directionnels, relais de commande projecteurs directionnels, boîtier de commutation et protection (Diesel).
F820 ACommande du démarreur.
F910 ACalculateur ABS/ESP, contacteur pédale de frein.
F1030 A
Actionneurs calculateur moteur (essence : bobines d’allumage, électrovannes, sondes à oxygène, injecteurs, réchauffeurs, thermostat piloté) (Diesel : électrovannes, réchauffeurs).
F1140 APulseur air conditionné.
F1230 APetite / Grande vitesse essuie-vitre avant.
F1340 AAlimentation boîtier servitude intelligent (+ après contact).

131
Fusible N°IntensitéFonctions
F1430 ARéchauffeur gazole (Diesel).
F1510 AFeu de route gauche.
F1610 AFeu de route droit.
F1715 AFeu de croisement gauche.
F1815 AFeu de croisement droit.

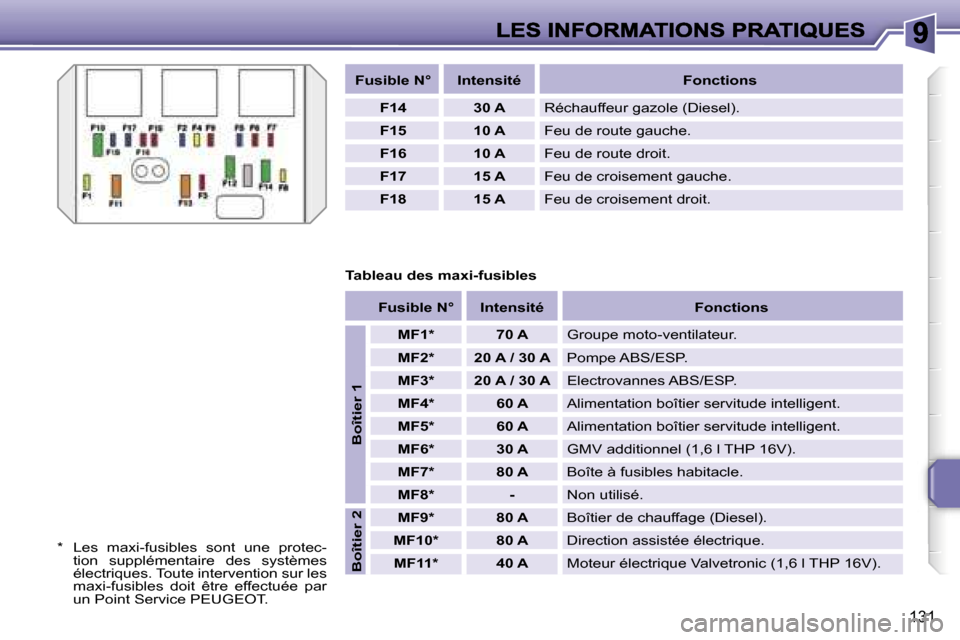

Tableau des maxi-fusibles
* Les maxi-fusibles sont une protec-tion supplémentaire des systèmes électriques. Toute intervention sur les maxi-fusibles doit être effectuée par un Point Service PEUGEOT.
Fusible N°IntensitéFonctions
MF1*70 AGroupe moto-ventilateur.
MF2*20 A / 30 APompe ABS/ESP.
MF3*20 A / 30 AElectrovannes ABS/ESP.
MF4*60 AAlimentation boîtier servitude intelligent.
MF5*60 AAlimentation boîtier servitude intelligent.
MF6*30 AGMV additionnel (1,6 l THP 16V).
MF7*80 ABoîte à fusibles habitacle.
MF8*-Non utilisé.
MF9*80 ABoîtier de chauffage (Diesel).
MF10*80 ADirection assistée électrique.
MF11*40 AMoteur électrique Valvetronic (1,6 l THP 16V).
Boîtier 1
Boîtier 2

132

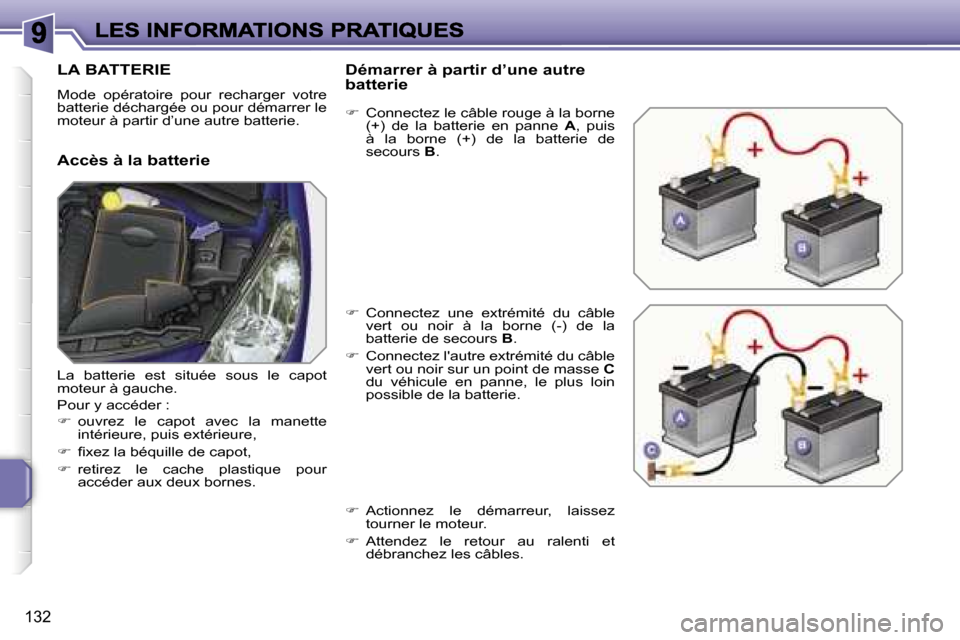

LA BATTERIE
Mode opératoire pour recharger votre batterie déchargée ou pour démarrer le moteur à partir d’une autre batterie.
Accès à la batterie
Démarrer à partir d’une autre batterie
 Connectez le câble rouge à la borne (+) de la batterie en panne A, puis à la borne (+) de la batterie de secours B.
 Connectez une extrémité du câble vert ou noir à la borne (-) de la batterie de secours B.
 Connectez l'autre extrémité du câble vert ou noir sur un point de masse Cdu véhicule en panne, le plus loin possible de la batterie.
 Actionnez le démarreur, laissez tourner le moteur.
 Attendez le retour au ralenti et débranchez les câbles.
La batterie est située sous le capot moteur à gauche.
Pour y accéder :
 ouvrez le capot avec la manette intérieure, puis extérieure,
 fixez la béquille de capot,
 retirez le cache plastique pour accéder aux deux bornes.
