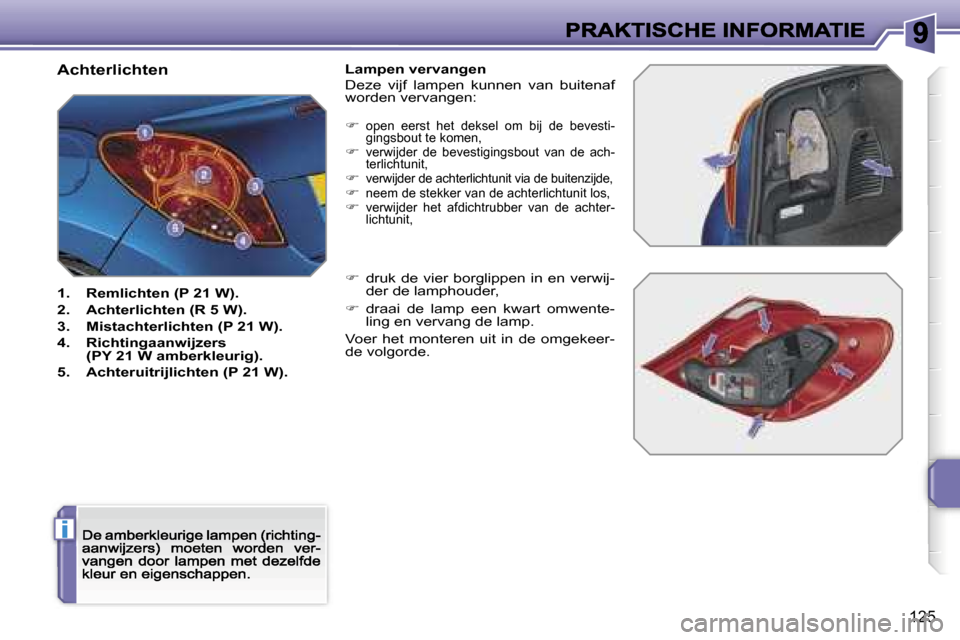

Achterlichten
1. Remlichten (P 21 W).
2. Achterlichten (R 5 W).
3. Mistachterlichten (P 21 W).
4. Richtingaanwijzers (PY 21 W amberkleurig).
5. Achteruitrijlichten (P 21 W).
Lampen vervangenDeze vijf lampen kunnen van buitenaf worden vervangen:
 open eerst het deksel om bij de bevesti-gingsbout te komen,verwijder de bevestigingsbout van de ach-terlichtunit,verwijder de achterlichtunit via de buitenzijde,neem de stekker van de achterlichtunit los,verwijder het afdichtrubber van de achter-lichtunit,
 druk de vier borglippen in en verwij-der de lamphouder,
 draai de lamp een kwart omwente-ling en vervang de lamp.
Voer het monteren uit in de omgekeer-de volgorde.

126

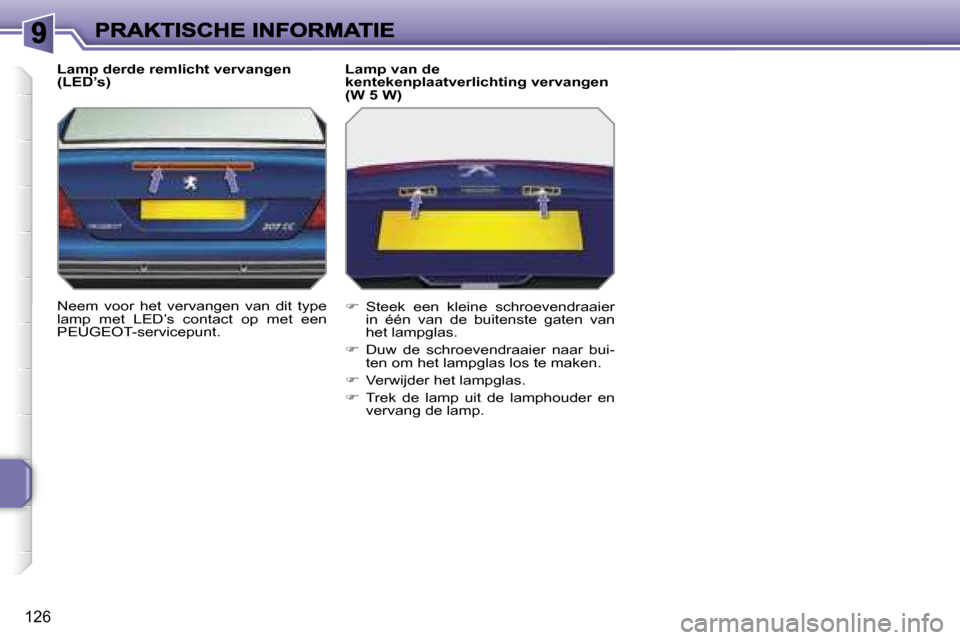

Lamp derde remlicht vervangen (LED’s)
Neem voor het vervangen van dit type lamp met LED’s contact op met een PEUGEOT-servicepunt.
Lamp van de kentekenplaatverlichting vervangen (W 5 W)
 Steek een kleine schroevendraaier in één van de buitenste gaten van het lampglas.
 Duw de schroevendraaier naar bui-ten om het lampglas los te maken.
 Verwijder het lampglas.
 Trek de lamp uit de lamphouder en vervang de lamp.

!
i
127

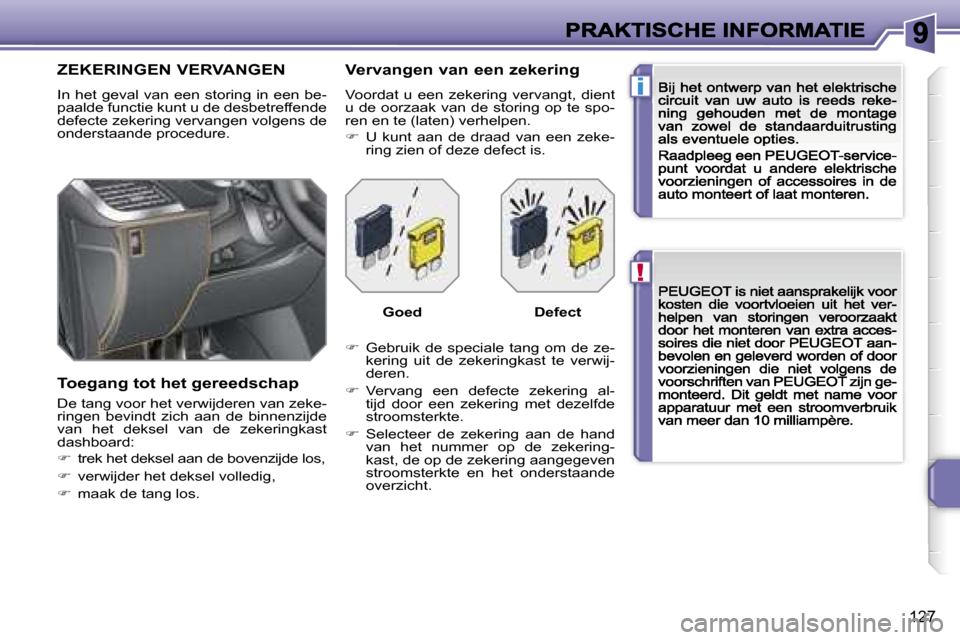

ZEKERINGEN VERVANGEN
In het geval van een storing in een be-paalde functie kunt u de desbetreffende defecte zekering vervangen volgens de onderstaande procedure.
Toegang tot het gereedschap
De tang voor het verwijderen van zeke-ringen bevindt zich aan de binnenzijde van het deksel van de zekeringkast dashboard:
 trek het deksel aan de bovenzijde los,
 verwijder het deksel volledig,
 maak de tang los.
Vervangen van een zekering
Voordat u een zekering vervangt, dient u de oorzaak van de storing op te spo-ren en te (laten) verhelpen.
 U kunt aan de draad van een zeke-ring zien of deze defect is.
 Gebruik de speciale tang om de ze-kering uit de zekeringkast te verwij-deren.
 Vervang een defecte zekering al-tijd door een zekering met dezelfde stroomsterkte.
 Selecteer de zekering aan de hand van het nummer op de zekering-kast, de op de zekering aangegeven stroomsterkte en het onderstaande overzicht.
GoedDefect

128
Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde van het dashboard (linkerzijde).
Toegang tot de zekeringen
 zie de paragraaf "Toegang tot het gereedschap".
Overzicht zekeringen
ZekeringAmpèreFuncties
G3730 AVoeding eenheid wegklapbaar dak.
G3820 AHifiversterker.
G3920 AStoelverwarming bestuurder en voorpassagier.
G4040 AVoeding servicecentrale trekhaakaansluiting.
ZekeringAmpèreFuncties
F1-Niet gebruikt.
F2-Niet gebruikt.
F35 AElektronische eenheid airbags en pyrotechnische gordelspanners.
F410 A
Schakelaar koppelingspedaal, diagnoseaansluiting, automatisch dimmende binnenspiegel, airconditioning, sensor verdraaiing stuurwiel, pomp roetfilter (diesel).
F530 AElektrisch bedienbare ruiten achter, wegklapbaar dak.
F630 AElektrisch bedienbare ruiten vóór, voeding inklapbare buitenspiegels.
F75 APlafonnier vóór, kaartleeslampjes, verlichting zonneklep, verlichting dashboardkastje.

129

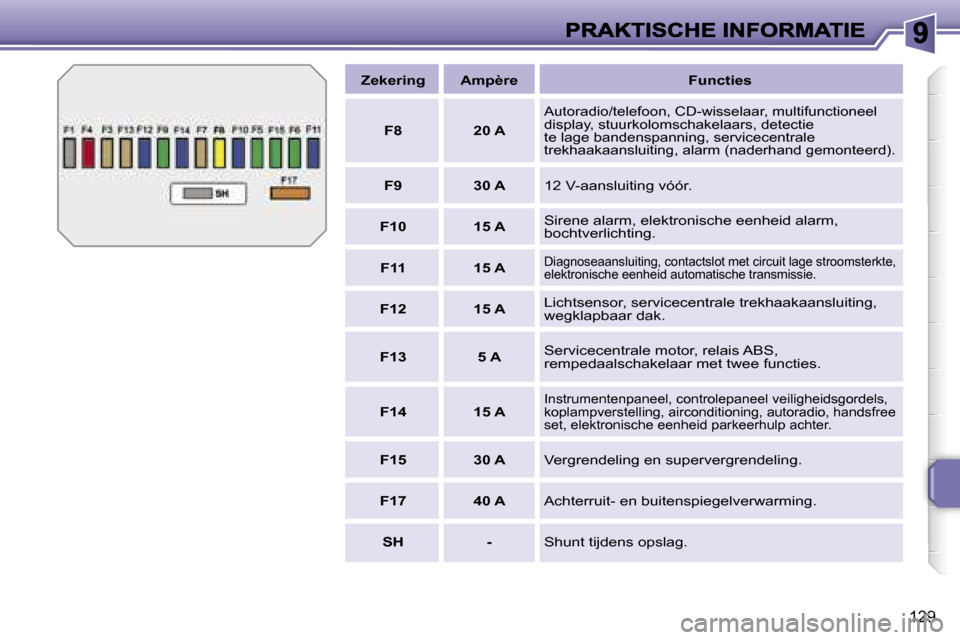

ZekeringAmpèreFuncties
F820 A
Autoradio/telefoon, CD-wisselaar, multifunctioneel display, stuurkolomschakelaars, detectie te lage bandenspanning, servicecentrale trekhaakaansluiting, alarm (naderhand gemonteerd).
F930 A12 V-aansluiting vóór.
F1015 ASirene alarm, elektronische eenheid alarm, bochtverlichting.
F1115 ADiagnoseaansluiting, contactslot met circuit lage stroomsterkte, elektronische eenheid automatische transmissie.
F1215 ALichtsensor, servicecentrale trekhaakaansluiting, wegklapbaar dak.
F135 AServicecentrale motor, relais ABS, rempedaalschakelaar met twee functies.
F1415 AInstrumentenpaneel, controlepaneel veiligheidsgordels, koplampverstelling, airconditioning, autoradio, handsfree set, elektronische eenheid parkeerhulp achter.
F1530 AVergrendeling en supervergrendeling.
F1740 AAchterruit- en buitenspiegelverwarming.
SH-Shunt tijdens opslag.

130

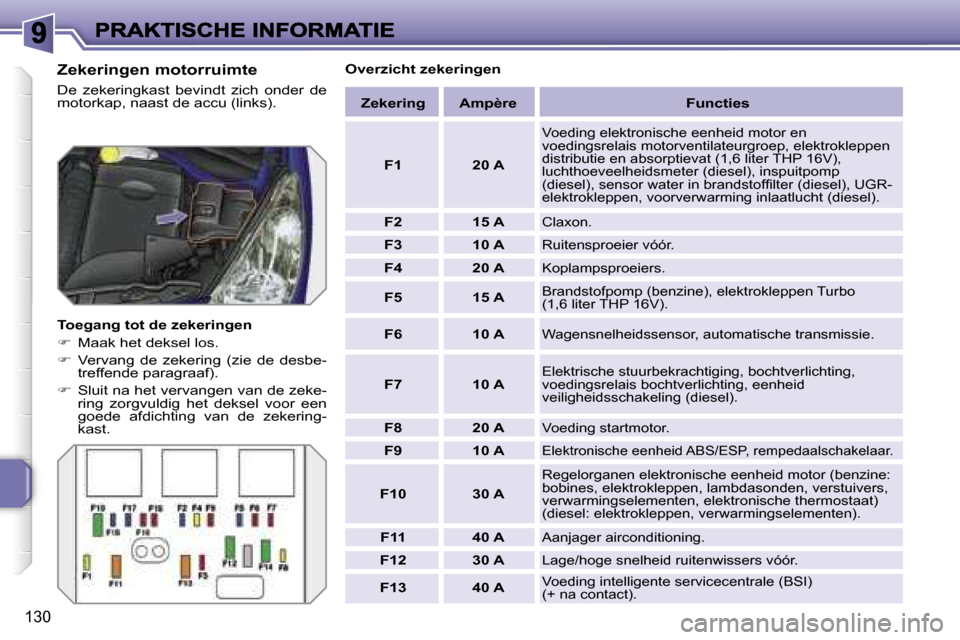

Zekeringen motorruimte
De zekeringkast bevindt zich onder de motorkap, naast de accu (links).
Toegang tot de zekeringen
 Maak het deksel los.
 Vervang de zekering (zie de desbe-treffende paragraaf).
 Sluit na het vervangen van de zeke-ring zorgvuldig het deksel voor een goede afdichting van de zekering-kast.
Overzicht zekeringen
ZekeringAmpèreFuncties
F120 A
Voeding elektronische eenheid motor en voedingsrelais motorventilateurgroep, elektrokleppen distributie en absorptievat (1,6 liter THP 16V), luchthoeveelheidsmeter (diesel), inspuitpomp (diesel), sensor water in brandstoffilter (diesel), UGR-elektrokleppen, voorverwarming inlaatlucht (diesel).
F215 AClaxon.
F310 ARuitensproeier vóór.
F420 AKoplampsproeiers.
F515 ABrandstofpomp (benzine), elektrokleppen Turbo (1,6 liter THP 16V).
F610 AWagensnelheidssensor, automatische transmissie.
F710 AElektrische stuurbekrachtiging, bochtverlichting, voedingsrelais bochtverlichting, eenheid veiligheidsschakeling (diesel).
F820 AVoeding startmotor.
F910 AElektronische eenheid ABS/ESP, rempedaalschakelaar.
F1030 A
Regelorganen elektronische eenheid motor (benzine: bobines, elektrokleppen, lambdasonden, verstuivers, verwarmingselementen, elektronische thermostaat) (diesel: elektrokleppen, verwarmingselementen).
F1140 AAanjager airconditioning.
F1230 ALage/hoge snelheid ruitenwissers vóór.
F1340 AVoeding intelligente servicecentrale (BSI) (+ na contact).

131
ZekeringAmpèreFuncties
F1430 ABrandstofvoorverwarming (diesel).
F1510 AGrootlicht links.
F1610 AGrootlicht rechts.
F1715 ADimlicht links.
F1815 ADimlicht rechts.

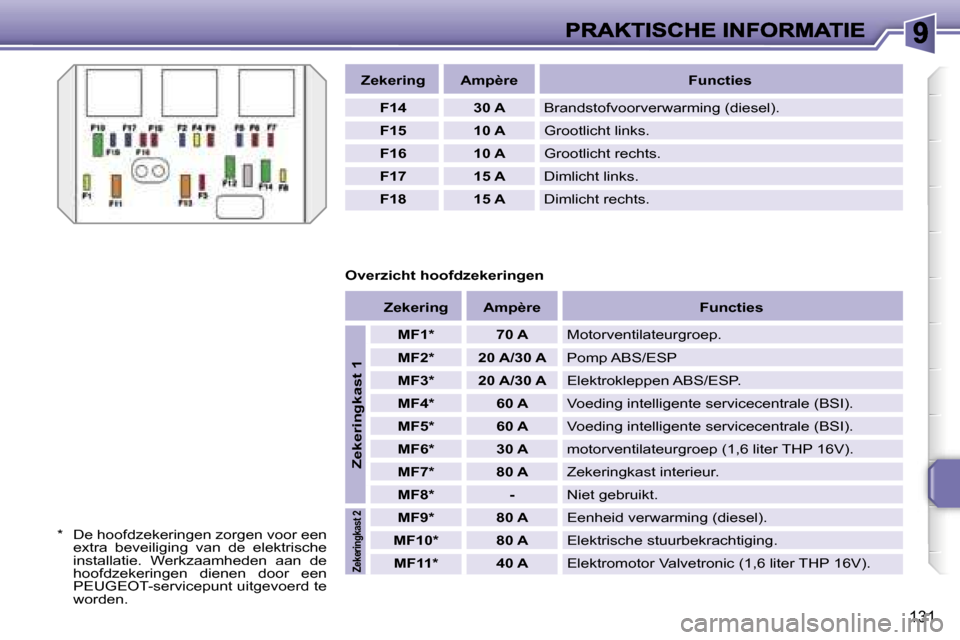

Overzicht hoofdzekeringen
* De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Werkzaamheden aan de hoofdzekeringen dienen door een PEUGEOT-servicepunt uitgevoerd te worden.
ZekeringAmpèreFuncties
MF1*70 AMotorventilateurgroep.
MF2*20 A/30 APomp ABS/ESP
MF3*20 A/30 AElektrokleppen ABS/ESP.
MF4*60 AVoeding intelligente servicecentrale (BSI).
MF5*60 AVoeding intelligente servicecentrale (BSI).
MF6*30 Amotorventilateurgroep (1,6 liter THP 16V).
MF7*80 AZekeringkast interieur.
MF8*-Niet gebruikt.
MF9*80 AEenheid verwarming (diesel).
MF10*80 AElektrische stuurbekrachtiging.
MF11*40 AElektromotor Valvetronic (1,6 liter THP 16V).
Zekeringkast 1
Zekeringkast 2

132

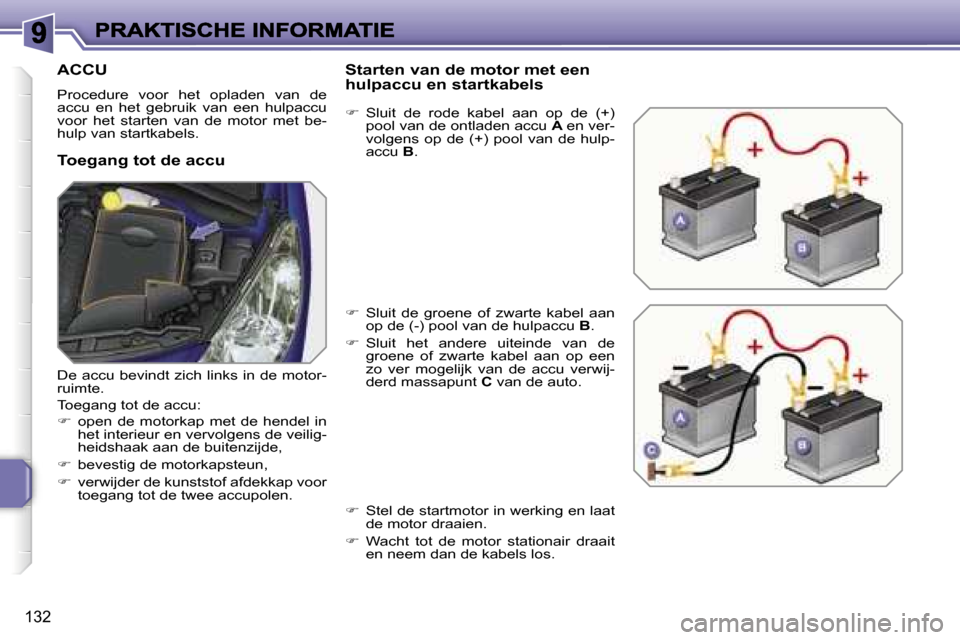

ACCU
Procedure voor het opladen van de accu en het gebruik van een hulpaccu voor het starten van de motor met be-hulp van startkabels.
Toegang tot de accu
Starten van de motor met een hulpaccu en startkabels
 Sluit de rode kabel aan op de (+) pool van de ontladen accu A en ver-volgens op de (+) pool van de hulp-accu B.
 Sluit de groene of zwarte kabel aan op de (-) pool van de hulpaccu B.
 Sluit het andere uiteinde van de groene of zwarte kabel aan op een zo ver mogelijk van de accu verwij-derd massapunt C van de auto.
 Stel de startmotor in werking en laat de motor draaien.
 Wacht tot de motor stationair draait en neem dan de kabels los.
De accu bevindt zich links in de motor-ruimte.
Toegang tot de accu:
 open de motorkap met de hendel in het interieur en vervolgens de veilig-heidshaak aan de buitenzijde,
 bevestig de motorkapsteun,
 verwijder de kunststof afdekkap voor toegang tot de twee accupolen.
