2007 MAZDA MODEL CX-9 ECU

Black plate (282,1)
qFonctionnement de la radio
Touche de sélection de gamme
Touche de balayage
Touche de satellite
Touches de
syntonisation
par rechercheBouton de syntonisation manuelle/Touche
de mémoire automatique/Numéro de série
électrique Touches de canaux préréglés
Pour allumer la radio
Appuyer sur une touche de sélection de
gamme (
) pour allumer la radio.
Sélection de gamme d'onde
Presser successivement sur la touche de
sélection de gamme d'onde (
)
sélectionne les bandes comme suit:
FM1→FM2→AM.
Le mode sélectionné est affiché. Si une
émission FM stéréo est reçue, le témoin
“ST”sera affiché.
REMARQUE
Si le signal de l'émission FM faiblit, la
réception changera automatiquement de
STEREO à MONAURAL afin de réduire les
parasites, et le témoin“ST”s'éteindra.
Syntonisation
Cet appareil possède les méthodes de
syntonisation suivantes: syntonisation
manuelle, par recherche, par balayage, par
canal préréglé, et syntonisation de
mémoire automatique. La façon la plus
facile pour syntoniser des stations est de
les assigner à des touches de canaux
préréglés.
REMARQUE
Si l'alimentation de l'appareil est interrompue
(fusible grillé ou batterie débranchée), les
canaux préréglés seront annulés.
Syntonisation manuelle
Tourner le bouton de syntonisation
manuelle pour passer à une fréquence plus
basse ou plus élevée.
6-36
Confort intérieur
Système audio
CX-9_8V84-EC-06I_Edition3 Page282
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I

Black plate (295,1)
Fonctionnement de la
commande audio (Volant)
Lorsque l'unité audio est en marche, il est
possible de faire marcher l'unité audio à
partir du volant.
REMARQUE
Comme l'unité audio sera éteinte lors des
conditions suivantes, les interrupteurs seront
inopérants.
lLorsque le contacteur d'allumage est mis
sur la position LOCK.
lLorsque la touche d'alimentation de l'unité
audio est enfoncée et que l'unité audio est
éteinte.
lLorsque le disque compact en cours de
lecture est éjecté. (Pour le changeur de
disques compacts du tableau de bord,
lorsque tous les disques compacts sont
éjectés.)
Sans système de navigation
Interrupteur de sourdine
Interrupteur de volumeInterrupteur de recherche
Interrupteur de
mode
Avec système de navigation
Utiliser l'interrupteur VOICE pour
l'utilisation du son du système de
navigation.
Pour plus de détails, se référer au manuel
séparé“SYSTEME DE NAVIGATION”.
Interrupteur VOICE
Interrupteur de volumeInterrupteur de rechercheInterrupteur
de mode
REMARQUElL'interrupteur VOICE est utilisable lorsque
l'unité audio est éteinte.
lMazda a installé ce système pour empêcher
les distractions lorsque le véhicule est en
marche et utilise les commandes audio du
tableau de bord.
Une conduite sécuritaire doit toujours être
la priorité première.
Confort intérieur
Système audio
6-49
CX-9_8V84-EC-06I_Edition3 Page295
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I

Black plate (299,1)
Certification de sécurité
Ce lecteur de disques compacts est manufacturé et testé pour répondre à des normes de
sécurité rigoureuses. Il répond aux exigences du FCC et est conforme aux standards de
performance sécuritaire du Department of Health and Human Services des Etats-Unis.
ATTENTION
ØCe lecteur de disques compacts ne doit pas être réglé ou réparé par une personne
autre qu'un personnel d'entretien qualifié.
Si une réparation est requise, s'adresser à un concessionnaire agréé Mazda.
ØL'utilisation des commandes et réglages ou une utilisation autre que celles
décrites dans ce manuel peut causer l'exposition dangereuse au laser. Ne jamais
faire fonctionner le lecteur de disques compacts avec le boîtier ouvert.
ØLes changements ou modifications non spécifiquement approuvés par l'entité
responsable de la conformité peuvent annuler le droit de l'utilisateur de faire
fonctionner cet appareil.
REMARQUE
Pour la section du lecteur de disques compacts:
Cet appareil est conforme à la partie 15 de la Réglementation FCC. Le fonctionnement étant sujet
aux deux conditions suivantes: (1) cet appareil ne doit pas causer d'interférences néfastes, et (2) cet
appareil doit accepter toutes les interférences reçues, incluant celles qui risquent de causer un
mauvais fonctionnement.
REMARQUE
Cet appareil a été testé et il a été déterminé qu'il respecte les limites pour un appareil numérique de
classe B, en accord avec la partie 15 de la Réglementation FCC. Ces limites sont conçues pour
donner une protection adéquate contre les interférences lors d'une installation résidentielle. Cet
appareil génère, utilise et peut radier une énergie de fréquence radio et, s'il n'est pas installé et
utilisé suivant les instructions, peut causer des interférences nuisibles aux communications radio.
Cependant, il n'est pas garanti qu'aucune interférence ne se produira lors d'une installation
particulière.
Confort intérieur
Système audio
6-53
CX-9_8V84-EC-06I_Edition3 Page299
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I

Black plate (300,1)

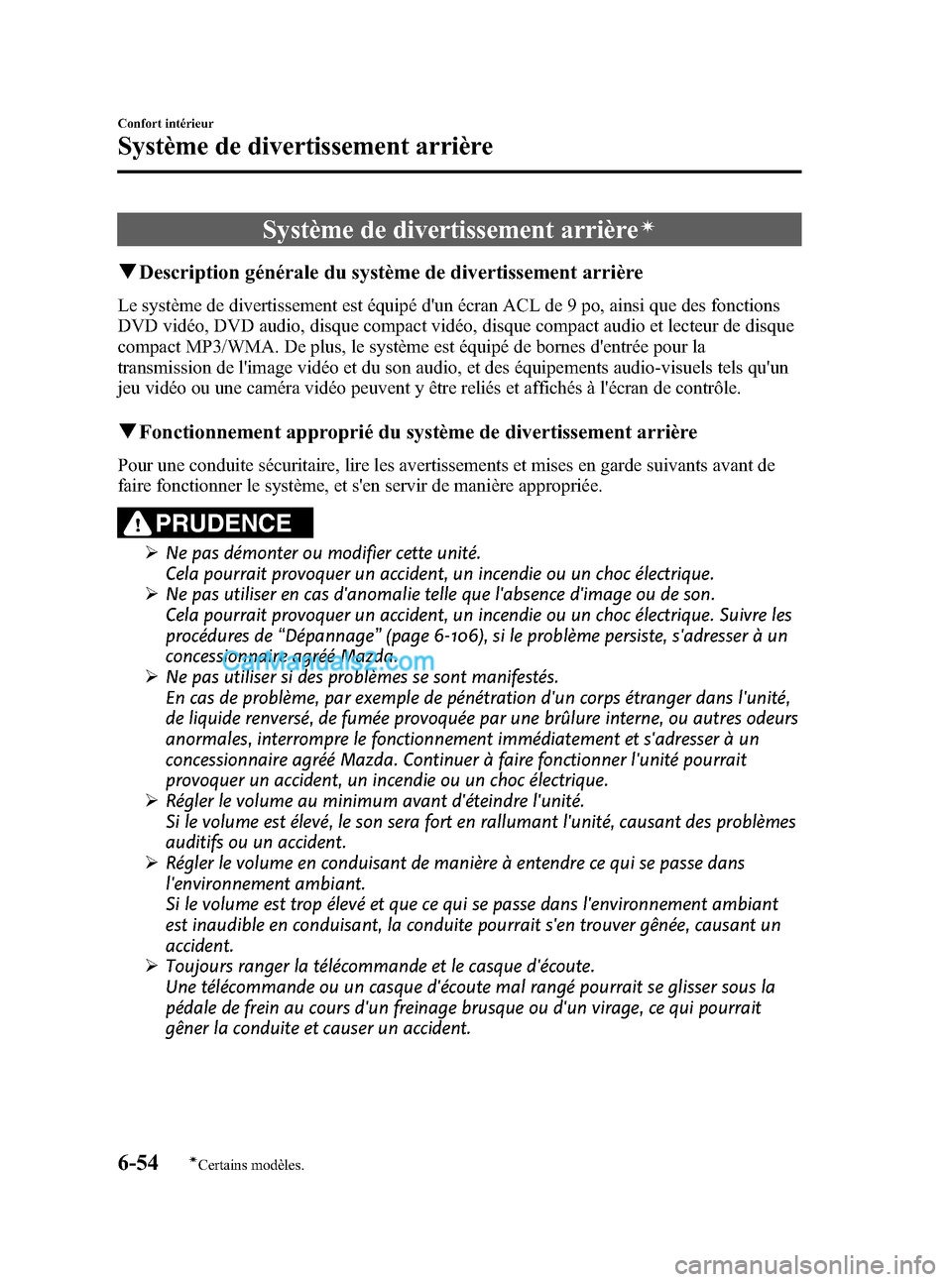

Système de divertissement arrièreí
qDescription générale du système de divertissement arrière
Le système de divertissement est équipé d'un écran ACL de 9 po, ainsi que des fonctions
DVD vidéo, DVD audio, disque compact vidéo, disque compact audio et lecteur de disque
compact MP3/WMA. De plus, le système est équipé de bornes d'entrée pour la
transmission de l'image vidéo et du son audio, et des équipements audio-visuels tels qu'un
jeu vidéo ou une caméra vidéo peuvent y être reliés et affichés à l'écran de contrôle.
qFonctionnement approprié du système de divertissement arrière
Pour une conduite sécuritaire, lire les avertissements et mises en garde suivants avant de
faire fonctionner le système, et s'en servir de manière appropriée.
PRUDENCE
ØNe pas démonter ou modifier cette unité.
Cela pourrait provoquer un accident, un incendie ou un choc électrique.
ØNe pas utiliser en cas d'anomalie telle que l'absence d'image ou de son.
Cela pourrait provoquer un accident, un incendie ou un choc électrique. Suivre les
procédures de“Dépannage”(page 6-106), si le problème persiste, s'adresser à un
concessionnaire agréé Mazda.
ØNe pas utiliser si des problèmes se sont manifestés.
En cas de problème, par exemple de pénétration d'un corps étranger dans l'unité,
de liquide renversé, de fumée provoquée par une brûlure interne, ou autres odeurs
anormales, interrompre le fonctionnement immédiatement et s'adresser à un
concessionnaire agréé Mazda. Continuer à faire fonctionner l'unité pourrait
provoquer un accident, un incendie ou un choc électrique.
ØRégler le volume au minimum avant d'éteindre l'unité.
Si le volume est élevé, le son sera fort en rallumant l'unité, causant des problèmes
auditifs ou un accident.
ØRégler le volume en conduisant de manière à entendre ce qui se passe dans
l'environnement ambiant.
Si le volume est trop élevé et que ce qui se passe dans l'environnement ambiant
est inaudible en conduisant, la conduite pourrait s'en trouver gênée, causant un
accident.
ØToujours ranger la télécommande et le casque d'écoute.
Une télécommande ou un casque d'écoute mal rangé pourrait se glisser sous la
pédale de frein au cours d'un freinage brusque ou d'un virage, ce qui pourrait
gêner la conduite et causer un accident.
6-54
Confort intérieur
íCertains modèles.
Système de divertissement arrière
CX-9_8V84-EC-06I_Edition3 Page300
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I

Black plate (319,1)
Sortie du son
qSortie du son par les haut-parleurs du véhicule
Véhicules avec système audio
Mettre le système audio sur le mode du système de divertissement arrière. Le son/la
musique lu par le système de divertissement arrière peuvent être écoutés par les haut-
parleurs du véhicule.
Pour le fonctionnement du système audio, se référer à“Système audio”(page 6-17).
Appuyer sur la touche MEDIA (
) de l'appareil audio ou l'interrupteur de mode
(
) de la commande audio.“RSES”apparaît sur l'écran de l'unité d'information et se
met sur le son du système de divertissement arrière.
Régler le volume avec le cadran de l'unité audio.
Véhicules dotés d'un système de navigation
Mettre le système de navigation sur le mode du système de divertissement arrière. Le son/
la musique lu par le système de divertissement arrière peuvent être écoutés par les haut-
parleurs du véhicule.
Pour plus de détails concernant l'utilisation du système de navigation, se référer au manuel
séparé“SYSTEME DE NAVIGATION”.
Appuyer sur la touche MEDIA (
) de l'appareil de navigation ou l'interrupteur de
mode (
) de la commande audio.“RSES”apparaît sur l'écran de l'unité d'information
et se met sur le son du système de divertissement arrière.
Régler le volume avec le cadran de l'unité de navigation.
qUtilisation des écouteurs
ATTENTION
ØPour des raisons de sécurité, le conducteur ne doit jamais porter le casque
pendant qu'il conduit. S'il n'est pas capable d'entendre les sons à l'extérieur du
véhicule, il risque de provoquer un accident grave.
ØUtiliser le casque avec un volume modéré. Le fait d'écouter avec un volume trop
élevé pendant de longues périodes de temps peut affecter votre ouie.
ØSi les branches du casque sont trop étendues, elles peuvent s'endommager.
ØNe pas appuyer trop fort sur le casque d'écoute ou ne pas le mouiller. Ne pas non
plus laisser le casque d'écoute à un endroit directement exposé aux rayons du
soleil ou à des températures élevées. Cela pourrait causer une anomalie.
Confort intérieur
Système de divertissement arrière
6-73
CX-9_8V84-EC-06I_Edition3 Page319
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I

Black plate (320,1)
REMARQUElPour écouter à l'audio sans utiliser les haut-parleurs du système de divertissement arrière, il est
nécessaire d'utiliser les casques sans fils fournis. Pour les caractéristiques du casque, se référer à
“Conseils de fonctionnement pour les casques”(page 6-62).
lEteindre le casque lorsque celui-ci n'est pas utilisé.lLe son au format DTS ne peut pas être écouté avec un casque. Utiliser les haut-parleurs du
véhicule.
lSi aucun son n'est produit en provenance d'un signal pendant 3 minutes ou plus après que le
casque soit allumé, ou qu'aucun signal n'est reçu, le casque s'éteint automatiquement.
lSi on utilise le casque d'écoute de façon continue pendant 4 heures ou plus après que le signal
sonore a été reçu, le casque d'écoute s'éteint automatiquement.
La plage permise pour les signaux (rayons infrarouges) par le système de divertissement
arrière est la suivante:
Système de divertissement arrière
Transmetteur de signal de casque sans fil
(rayons infrarouges)
Les signaux (rayons infrarouges) peuvent être
reçus à n'importe quel endroit sur les sièges
arrière. Toutefois, l'arrière du transmetteur est
hors des limites de la plage acceptable.
6-74
Confort intérieur
Système de divertissement arrière
CX-9_8V84-EC-06I_Edition3 Page320
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I

Black plate (324,1)
Lecture de disques DVD
vidéo et audio, de disques
compacts vidéo et audio et
de disques compacts MP3/
WMA (Mode disque)
Les disques DVD vidéo et audio, de
disques compacts vidéo et audio et de
disques compacts MP3/WMA peuvent
être lus en mode disque.
ATTENTION
Pour une conduite sécuritaire, régler
le volume en conduisant de manière
à pouvoir entendre ce qui se passe
dans l'environnement ambiant.
REMARQUE
lNe pas utiliser le système de divertissement
arrière pendant une longue période lorsque
le moteur est arrêté. La batterie du véhicule
pourrait se décharger.
lPour écouter le système de divertissement
arrière avec les haut-parleurs du véhicule,
changer le son du système de navigation ou
audio, et passer le sur le son du système de
divertissement arrière.
Se référer à Son à la page 6-73.
lPour écouter à l'audio sans utiliser les
haut-parleurs du système de divertissement
arrière, il est nécessaire d'utiliser les
casques sans fils fournis. Pour les
caractéristiques du casque, se référer à
“Conseils de fonctionnement pour les
casques”(page 6-62).
lLe ventilateur de cette unité peut se
déclencher si la température est élevée, cela
n'indique toutefois pas une anomalie.
qOpérations de base
Alimentation en/hors circuit
Allumer l'unité
Le système de divertissement arrière
s'allume automatiquement lorsque
n'importe laquelle des opérations
suivantes est effectuée et que le contacteur
d'allumage est à la position ACC ou ON.
lL'affichage est ouvert et un disque est
inséré.
lLa touche POWER de la
télécommande est pressée.
Eteindre
Le système de divertissement arrière
s'éteint lorsque n'importe laquelle des
opérations suivantes est effectuée.
lLa touche POWER de la
télécommande est pressée.
lLe contacteur d'allumage est mis sur la
position LOCK.
lL'écran est éteint.
Lecture
Le menu principal ou menu disque peut
être affiché à l'écran en cours de lecture
d'un disque. A partir de ces menus, les
fonctions disque peuvent être exécutées.
Se référer à Menu principal et menu
disque à la page 6-81.
REMARQUE
lPour certains disques, le menu principal ou
le menu disque peut être affiché
automatiquement après la lecture.
lSe référer au manuel d'instructions joint
avec le disque pour le menu principal ou le
menu disque.
Si aucun disque n'est inséré
1. Mettre le contacteur d'allumage sur la
position ACC ou ON.
6-78
Confort intérieur
Système de divertissement arrière
CX-9_8V84-EC-06I_Edition3 Page324
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I

Black plate (325,1)
2. Insérer le disque dans la fente du
disque.
Une fois le disque inséré, la lecture
s'enclenche.
ATTENTION
Insérer le disque, côté imprimé (côté
décoré) vers le haut. Si le disque est
inséré à l'envers, cela pourrait causer
une anomalie.
Si un disque a été inséré
1. Mettre le contacteur d'allumage sur la
position ACC ou ON.
2. Allumer le système de divertissement
arrière.
3. Appuyer sur la touche PLAY pour
démarrer la lecture.
REMARQUE
Si le système de divertissement arrière a été
éteint au cours d'une lecture précédente, la
lecture reprendra automatiquement lorsque le
système est rallumé.
Arrêt de la lecture
Appuyer sur la touche STOP pour arrêter
la lecture.
Pour reprendre la lecture, appuyer sur la
touche PLAY.
Fonction de reprise de lecture
Le système de divertissement arrière
enregistre la position à laquelle la lecture
a été interrompue à l'aide de la fonction de
reprise de lecture.
Appuyer sur la touche PLAY pour
reprendre la lecture là où elle avait été
arrêtée.REMARQUE
Si la touche RETURN est pressée après que la
lecture ait été interrompue, la fonction de
reprise de lecture se trouve annulée. Une fois
la fonction de reprise de lecture annulée, la
lecture reprend au premier chapitre (DVD
vidéo)/piste (disques compacts vidéo/audio,
DVD audio ou MP3/WMA) lorsque la touche
PLAY est pressée.
Pause de lecture
Appuyer sur la touche PAUSE pendant la
lecture.
Appuyer sur la touche PAUSE ou PLAY
pour reprendre la lecture.
Avance rapide/Inversion
Avance rapide
L'image et le son défilent en accéléré si la
touche FWD (
) est pressée.
Recul
L'image et le son défilent dans le sens
inverse lorsque la touche REW (
) est
pressée.
Lecture lente (DVD vidéo et disques
compacts vidéo)
Appuyer sur la touche SLOW pendant la
lecture.
Appuyer sur la touche SLOW ou PLAY
pour revenir à la vitesse de lecture
normale.
REMARQUE
lLa lecture lente n'est pas disponible sur les
disques compacts audio, DVD audio et les
disques compacts MP3/WMA.
lCette unité est en sourdine en lecture lente.
Confort intérieur
Système de divertissement arrière
6-79
CX-9_8V84-EC-06I_Edition3 Page325
Thursday, March 8 2007 3:3 PM
Form No.8V84-EC-06I
