2007 Hyundai Santa Fe display

ET OVERBEVISENDE BLIK PÅ DERES BIL
B255A01CM-GCT KONTROLLYS I INSTRUMENTPANELET * En detaljeret forklaring for disse punkter kan ses i instruktionsbogen på side 1-56.
Kontrollampe for låsning af 4WD (firehjulstræk) (Hvis monteret)
Motoradvarselslampe
Airbag-systemets (SRS) Serviceindikator (SRI)
Advarselslampe for åben bagklap
Advarselslampe for åben dør
ABS-Advarselslampe
Blinklyskontrollampe
Olietrykslampe Advarselslampe for håndbremse/ Bremsevæskestand Ladekontrollampe
Advarselslampe for brændstoffilter (Dieselmotor)
Diesel forvarmningskontrol lampe
Knotrollampe for Fjernlys
Advarselslampe for 4WD-system (Hvis monteret) Kontrollampe for startspærrefunktion
Kontrollampe OFF for forreste airbag i passagersiden
Kontrollamper For Elektronisk Stabilitetsprogram (Hvis monteret)
SET-kontrollampe (Hvis monteret)
Display der viser åben dør/bagdør (Hvis monteret) Advarselslampe for lav brændstofstand
CRUISE-kontrollampe for fartpilot (Hvis monteret)
Advarselslys for lavt niveau i sprinklerbeholder
Advarselslampe for sikkerhedssele (fører- og forreste passagersæde) Advarselslampe for olieniveau (Dieselmotor)
F10

1
DERES HYUNDAIS EGENSKABER
59
1
DERES HYUNDAIS EGENSKABER
59

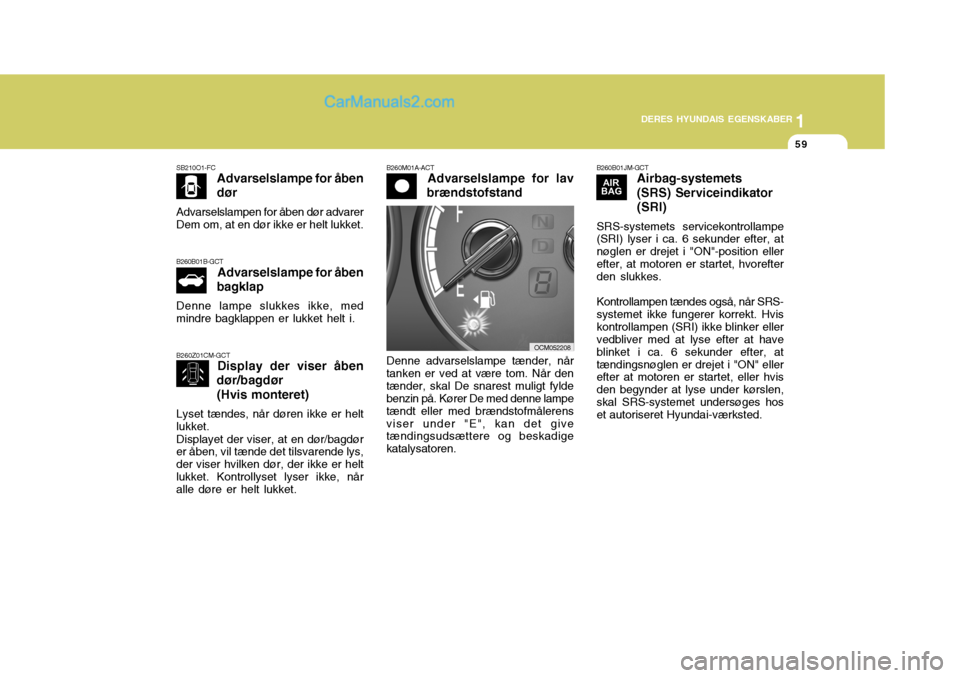

B260B01B-GCT Advarselslampe for åben
bagklap
Denne lampe slukkes ikke, med mindre bagklappen er lukket helt i. B260B01JM-GCT
Airbag-systemets (SRS) Serviceindikator(SRI)
SRS-systemets servicekontrollampe (SRI) lyser i ca. 6 sekunder efter, at nøglen er drejet i "ON"-position ellerefter, at motoren er startet, hvorefter den slukkes. Kontrollampen tændes også, når SRS- systemet ikke fungerer korrekt. Hviskontrollampen (SRI) ikke blinker eller vedbliver med at lyse efter at have blinket i ca. 6 sekunder efter, attændingsnøglen er drejet i "ON" eller efter at motoren er startet, eller hvis den begynder at lyse under kørslen,skal SRS-systemet undersøges hos et autoriseret Hyundai-værksted.
SB210O1-FC Advarselslampe for åben dør
Advarselslampen for åben dør advarer Dem om, at en dør ikke er helt lukket.
B260Z01CM-GCT Display der viser åben
dør/bagdør
(Hvis monteret)
Lyset tændes, når døren ikke er helt
lukket.
Displayet der viser, at en dør/bagdør
er åben, vil tænde det tilsvarende lys, der viser hvilken dør, der ikke er heltlukket. Kontrollyset lyser ikke, når alle døre er helt lukket.
B260M01A-ACT Advarselslampe for lav
brændstofstand
Denne advarselslampe tænder, når
tanken er ved at være tom. Når den tænder, skal De snarest muligt fylde benzin på. Kører De med denne lampe tændt eller med brændstofmålerensviser under "E", kan det give tændingsudsættere og beskadige katalysatoren.
OCM052208

1
DERES HYUNDAIS EGENSKABER
67
1
DERES HYUNDAIS EGENSKABER
67
OCM051018L
Når tripkontakten trykkes i mere end 1 sekund, vil tripodometeret blive nulstillet.
TRIPCOMPUTER
B400B01CM-GCT (Hvis monteret) Tripcomputeren er et mikrocomputer-
kontrolleret informationssystem til føreren med relation til kørslen pådisplayet. OCM051017LTripcomputerkontakt
TRIPTÆLLING
KØRSLSAFSTANT TIL TOM TANT GENNEMSNITLIG
BRÆNDSTOFFORBRUNG UDVENDIG TEMPERATUR
(HVIS MONTERET)
OCM052055
Ved tryk på tripcomputerkontakten skifter displayet som følger:

1DERES HYUNDAIS EGENSKABER
68
OCM052206L
2. Kørslsafstant til tom tant
o Denne funktion viser den anslåede afstand til tom tank baseret på den aktuelle brændstofbeholdning.
o Tankning af brændstof på mere end 6 liter vil blive registreret af trip computeren.OCM052205L
1. Triptælling
o Denne funktion angiver den samlede tilbagelagte afstand siden sidste nulstilling af triptællingen ellerdeaktivering af batteriet.
o Tryk på RESET-kontakten i mere end 1 sekund, når tripmåleren vises,nulstiller tripmåleren.
o Triptælleren har en arbejdsradius fra 0 til 999,9 km.OCM051018L
Genindstillingskontakt Tryk på RESET-kontakten i mere end 1 sekund for at starte informationenpå displayet.
KilometertællerTriptælling
Symbol for afstand til tanken er tom
Afstand til tanken er tom
Kilometertæller

1
DERES HYUNDAIS EGENSKABER
91
1
DERES HYUNDAIS EGENSKABER
91INDVENDIGT DAG-/NAT-BAKSPEJL
ZB280A1-AC Manuel type Bilen er udstyret med et
nedblændings-bakspejl.
Nedblændings-stillingen vælges ved
at vippe tappen forneden på spejlet frem mod Dem selv. I denne stilling formindskes skinnet frabagvedkørendes forlygter. B520A01CMB520C01CM-GCT Automatisk dæmpning af
bagfrakommende lys i bakspejl med kompas (Hvis monteret)
1. LED-visning af status 2. Udstyrs kontrolknap 3. Baglyssensor 4. Display-rude Den automatiske dæmpningskontrol i
bakspejlet dæmper skæret fra bagvedkørende bilers forlygter, når funktionen er aktiveret ved etvedvarende tryk på kontrolknappen i mindst 3 og højst 6 sekunder. Denne funktion kan deaktiveres ved etvedvarende tryk af samme varighed en gang til. B520C08JM1. Sådan bruges kompasudstyret Ved at trykke og slippe knappen vil bilens køreretning blive vist. Ved at trykke og slippe knappen igen vil displayet blive slukket. Visning af retning - E : Øst - W : Vest - S : Syd - N : Nord ex) NE : Nordøst 2. Justeringsprocedure Tryk knappen ind i mere end 9 sekunder. Når kompassets hukommelse er nulstillet, vil et "C"vises i displayet.
1. Kør bilen rundt i en hel rundkreds 2 gange med en fart af mindre end 8 km/t indtil kompassets viser kommer frem.
2. Rundkredsen kan køres i urets retning eller mod urets retning.
3. Fortsæt med at køre i rundkreds, indtil kompassets retningsvisningfremkommer.

1DERES HYUNDAIS EGENSKABER
92
FORSIGTIG:
1. Undgå at montere tagbagagebærer, antenne etc., der skal fastgøres til bilen vha. magneter. Disse vil påvirke kompassets funktion.
2. Hvis kompassets visning er ukorrekt efter gentagnejusteringer, skal kompasset tjekkes hos en autoriseret forhandler.
3. Det er muligt, at kompasset ikke viser korrekt ved kørsel itunneller og ved kørsel opad ellernedad stejle bakker.(Kompasset viser igen korrekt,når bilen kører ind i et område med stabil geomagnetisme).
4. Til rengøring af spejlet bruges en papirserviet eller lign., der erfugtet med et middel til rengøring af vinduer og spejle. Spray ikkerensemidlet direkte på spejlet, da rensemidlet kan komme ind i spejlholderen.
!
4. Ændring af spejlets vinkel
(Hvis monteret):
Da spejlet indstilles til føreren, kan
kompas-spejlet bruges både til biler med rattet i venstre side og i højre side.
Justering af indstilling venstre side,
"L", eller højre side:
1. Tryk og hold knappen i mere end 12 sekunder.
2. Slip og tryk knappen igen for at skifte mellem "L" (venstre) og "R" (højre).
BEMÆRK: Denne procedure medfører også,
at kompasset bliver genjusteret.
3. For at genjustere kompasset kørers bilen rundt i 2 hele rundkredse med en hastighed under 8 km/t.
3. Indstilling af kompas-zonen
1. Bestem zonetallet ud fra Deres
nuværende opholdssted på zone- kortet.
B520C01JM
2. Tryk og hold knappen nede i mere
end 6 og mindre end 9 sekunder. Det aktuelle zone-tal vil vises i displayet.
3. Slip og tryk på knappen for at nå frem til Deres zonetal. Indenfor fåsekunder vil kompassets retningsvisning komme frem i displayet.

1DERES HYUNDAIS EGENSKABER
108KONTAKT TIL FJERNBETJENING AF RADIO
B610A01L-GCT (Hvis monteret)
Fjernbetjeningskontakten til radioen sidder på rattet for at fremme sikker kørsel. BEMÆRK: Undgå at betjene flere fjernbetjeningskontakter til radioensamtidigt. OCM052141FUNKTIONSKNAP Tryk på MODE-kontakten for at vælge
radio, kassettebånd, CD (compact disc) eller CDC (compact disc-skifter) Hvert tryk på kontakten får displayet
til at skifte som følger:
RADIO (FM1 FM2 AM) TAPE CD CDC

SEEK (SØGE ( / )-knap)
Tryk søgekontakten "SEEK" i 1
sekund eller mere.
1. RADIO-funktion Når SEEK (
) trykkes ind, vil enheden
automatisk stilles ind på næste højere frekvens og når SEEK (
)-kontakten
trykkes ind, vil den automatisk stille ind på den næste lavere frekvens.
2. TAPE (Bånd-funktion)
o Ved tryk på SEEK (
)-knappen vil
næste musikstykke blive spillet.
o Tryk på SEEK (
) vil starte med
at genspille begyndelsen af den musik der lige er blevet spillet. 3. CD (Compact Disc)/
CDC (Compact Disc Changer)/ CD-skifter-funktion
o Tryk på SEEK (
) én gang for at
skippe fremad til begyndelsen af næste nummer.
o Tryk på SEEK (
) én gang for at
skippe tilbage til begyndelsen af nummeret.
MUTE kontakt - til afbrydelse af
lyd
o Tryk på MUTE-kontakten for at afbryde lyden.
o Tryk på MUTE-kontakten igen for at genskabe lyden.
VOL (
/ ) kontakt
o Tryk på kontakten VOL (
) for at
øge styrken.
o Tryk på kontakten VOL (
) for at
dæmpe styrken.

1DERES HYUNDAIS EGENSKABER
118AIRCONDITION
6YB970A1-AC (Hvis monteret) Deres Hyundai er udstyret med aircondition, der fungerer således, at De blot skal indstille den ønskedetemperatur. B970B01CM-GCT Styring af opvarmning og køling
1. AUTO-kontakt (Automatisk styring)
2. OFF-kontakt
3. Kontakt til air-condition
4. Display-rude (Førersiden)
5. Temperaturkontrolgreb (Førersiden)
6. Blæserstyringskontakt
7. Kontakt til styring af luftindtag
8. Luftkvalitetssystem (Hvis monteret)
9. Display-rude (Passagersiden) 10. Temperaturkontrolgreb
(Passagersiden)
11.Indstillingskontakt til den individuelle temperatur
12. Kontakt til luftgennemstrømning
13. Defrosterkontakt til forruden
14. Kontakt til bagrudeafrimning
15. Kontakt til aircondition til bagsædet (Hvis monteret) OCM052096L
