2007 Hyundai Getz trip computer

1. CARATTERISTICHE DELLA VETTURA
Raccomandazioni relative al carburante .......................................... 1-2
Il rodaggio di una nuova vettura hyundai .......................................... 1-3
Sistema immobilizzatore .................................................................. 1-4
Chiusura delle porte ......................................................................... 1-7Sistema antifurto............................................................................ 1-10
Alzacristalli elettrici ......................................................................... 1-14
Sedili ............................................................................................... 1-15
Cinture di sicurezza ....................................................................... 1-24
Sistema di trattenuta per bambi ni ................................................... 1-28
Sistema aggiuntivo di sicurezza a trattenuta (con air bag) ............1-38
Quadrostrumenti e indicatori .......................................................... 1-46
Trip computer ................................................................................. 1-59
Indicatore di direzione e interruttore fari .........................................1-61
Tergilavacristalli ........................................................................... .. 1-63
Tettuccio ap ribile............................................................................ 1-69
Specchietto retrov isore esterno..................................................... 1-73
Leva di apertura del cofano ............................................................ 1-77
Come utilizzare il vano del bagagliaio ............................................1-82
Controlli del riscaldamento/raffreddam ento .................................... 1-87
Impianto radio stereo ...................................................................... 1-96
Antenna ........................................................................................ 1-100
1
TB italy-1a(~56).p65 6/26/2007, 5:38 PM
1

1- 46 CARATTERISTICHE DELLA VETTURA

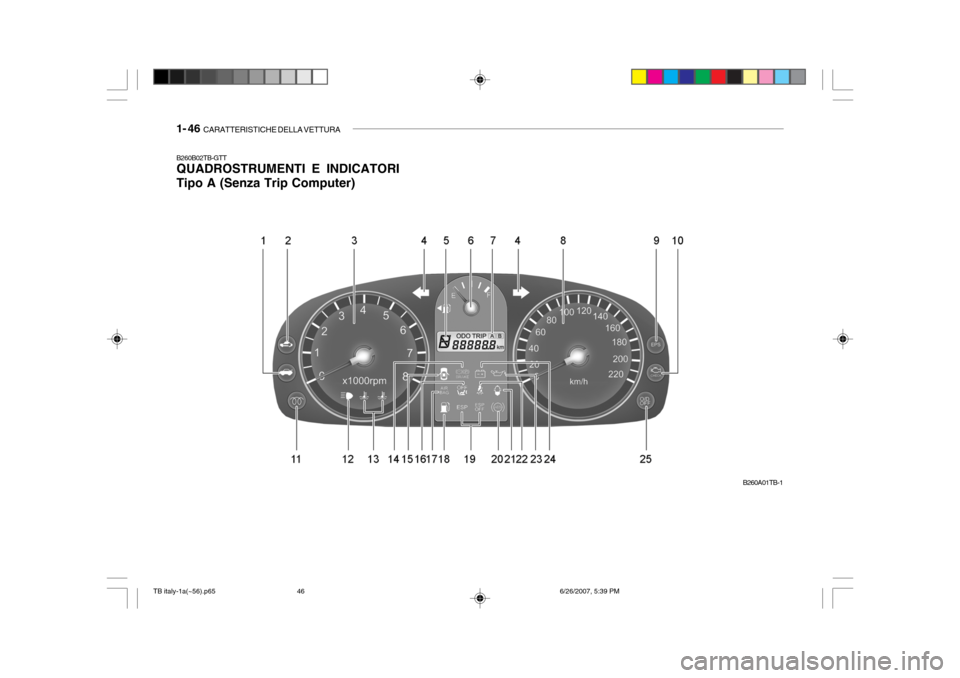

B260B02TB-GTT QUADROSTRUMENTI E INDICATORI Tipo A (Senza Trip Computer)
B260A01TB-1
TB italy-1a(~56).p656/26/2007, 5:39 PM
46

1- 48 CARATTERISTICHE DELLA VETTURA

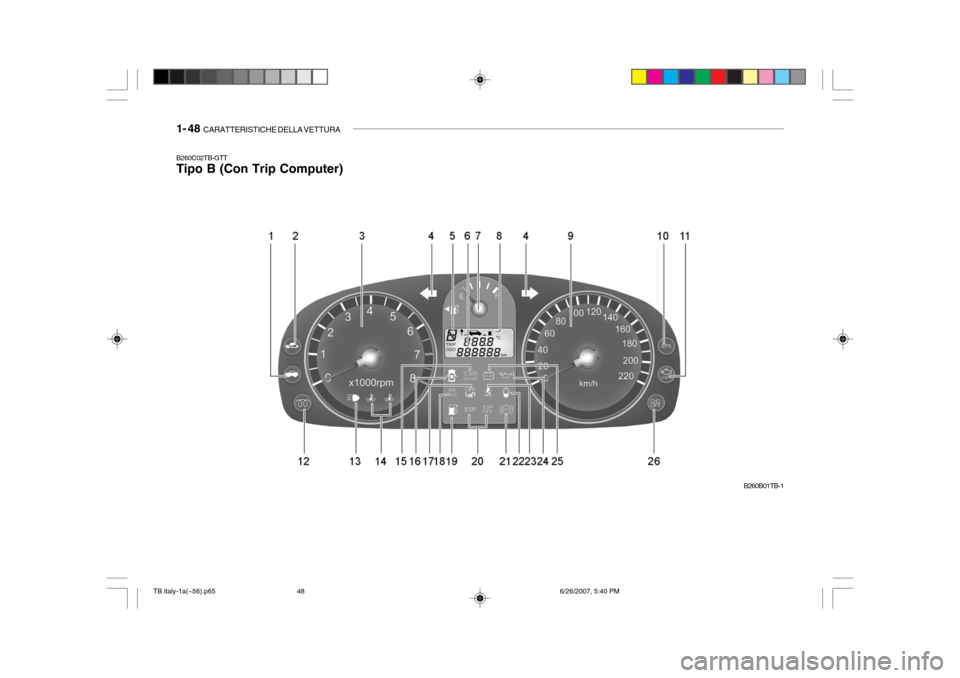

B260C02TB-GTT Tipo B (Con Trip Computer)
B260B01TB-1
TB italy-1a(~56).p65 6/26/2007, 5:40 PM
48

CARATTERISTICHE DELLA VETTURA 1- 49
1. Spia di allarme portellone posteriore aperto
2. Spia di segnalazione immobilizzatore
3. Contagiri
4. Luce di segnalazione indicatori direzionali
5. Indicatore marcia inserita (c. automatico)
(Se installato)
6. Contachilometri/Contachilometri parziale
7. Indicatore livello carburante
8. Trip Computer (Se installato)
9. Tachimetro
10. Spia di allarme servosterzo elettronico (Se installato)
11. Indicatore malfunzionamenti (MIL) (Se installato)
12. Spia di segnalazione candelette di pre-riscaldo (Solo motore diesel)
13. Spia di segnalazione fari abbaglianti
14. Indicatore temperatura refrigerante motore 15. Spia di segnalazione freno di stazionamento /
livello liquido freni
16. Spia di segnalazione porta aperta
17. Spia OFF dell'airbag anteriore del passeggero (Se installato)
18. Spia di segnalazione SRS (airbag) (Se installato)
19. Spia di segnalazione riserva carburante
20. Spie del controllo elettronico stabilitá (Se installato)
21. Spia di segnalazione ABS (Se installato)
22. Spia di segnalazione filtro carburante
(Solo motore diesel)
23. Spia di allarme della cintura di sicurezza
24. Spia di segnalazione pressione olio
25. Spia di segnalazione sistema di ricarica
26. Spia di segnalazione overdrive disinserito (Solo cambio automatica)
TB italy-1a(~56).p65 6/26/2007, 5:40 PM
49

CARATTERISTICHE DELLA VETTURA 1- 57
La lancetta indica il numero dei giri del motore al minuto. Il contagiri permette al guidatore di determinare la marcia più efficiente e la migliore combinazionedi giri del motore.

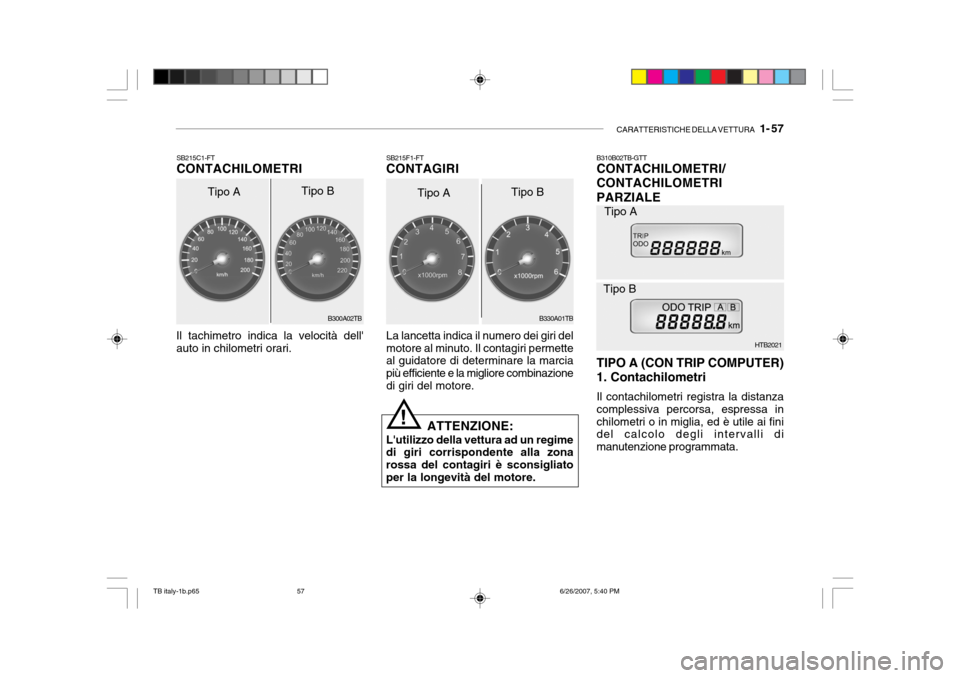

SB215F1-FT CONTAGIRI
SB215C1-FTCONTACHILOMETRI
B300A02TBB330A01TB
Tipo A
Tipo B
Il tachimetro indica la velocità dell' auto in chilometri orari. ATTENZIONE:
L'utilizzo della vettura ad un regime di giri corrispondente alla zona rossa del contagiri è sconsigliatoper la longevità del motore.
!
B310B02TB-GTT CONTACHILOMETRI/ CONTACHILOMETRIPARZIALE
TIPO A (CON TRIP COMPUTER) 1. Contachilometri Il contachilometri registra la distanza complessiva percorsa, espressa inchilometri o in miglia, ed è utile ai fini del calcolo degli intervalli di manutenzione programmata. HTB2021
Tipo A
Tipo B
Tipo A Tipo B
TB italy-1b.p65
6/26/2007, 5:40 PM
57

1- 58 CARATTERISTICHE DELLA VETTURA
Contachilometri parzializzatore 2, 3 Registra la distanza di 2 tragitti,
espressa in miglia o in chilometri.
TRIP A (TRAGITTO A): Prima distanza
percorsa dal punto originario di partenza fino alla prima tappa.
TRIP B (TRAGITTO B): Seconda
distanza percorsa, dalla prima tappaalla destinazione finale.
Per passare da TRIP A (tragitto A) a
TRIP B (tragitto B), premere l'interruttore di resettaggio. Se premuto per 1 secondo, resetta il valore a 0.
HTB010
1
2 3
1. Contachilometri Il contachilometri registra la distanza
complessiva percorsa, espressa in chilometri o in miglia, ed è utile ai fini del calcolo degli intervalli dimanutenzione programmata.
NOTA: Qualsiasi modifica eventualmente
apportata al contachilometri potrebbe rendere nulla la coperturadella garanzia.
NOTA: Qualsiasi modifica eventualmente apportata al contachilometri potrebbe rendere nulla la coperturadella garanzia. 2. Contachilometri parziale
o Questo modo indica la distanza percorsa dall'ultimo azzeramento del valore "Drive time".
o Premendo l’interruttore parzializzatore
per più di 1 secondo, quando suldisplay appare il numero di chilometri percorsi, si azzera il valorevisualizzato.
o Consultare la spiegazione relativa al Trip computer (vedere pagina 1- 51, Distanza percorsa).
TIPO B (SENZA TRIP COMPUTER) Funzionamento del contachilometri/ parzializzatore digitale Premendo l'interruttore Reset (azzeramento) con il blocchetto di avviamento girato su "ON", il display visualizzerà i valori con questasequenza:
TB italy-1b.p65 6/26/2007, 5:40 PM
58

CARATTERISTICHE DELLA VETTURA 1- 59
Questo computer fornisce al
conducente, attraverso un display a cristalli liquidi controllato da un micro- computer, tutte le informazioni relativealla guida, quali la temperatura esterna, la distanza ancora percorribile con il carburante rimasto, il numero dichilometri percorsi e il consumo medio di carburante. 1. Temperatura esterna Questo modo indica la temperatura esterna tra -40°C e 75°C.
HTB2024
HTB2023
B400B03TB-GTT TRIP COMPUTER (Se installato)
Interruttore Reset (azzeramento)
o L'interruttore Reset (azzeramento) serve ad azzerare il modo display multifunzione.
o Premendo l'interruttore Reset
(azzeramento) posto sul lato sinistrodel tachimetro, la videata che appare sul display cambia come segue:
TEMPERATURA ESTERNA
DISTANZA ANCORA
PERCORRIBILE CON
IL CARBURANTE RIMASTO
CONSUMO MEDIO
N. DI KM PERCORSI
B400B06TB
TB italy-1b.p65 6/26/2007, 5:40 PM
59

INDICE ANALITICO 10- 5
SISTEMA REGOLAZIONE FASCIO LUCT ...........1-68
SISTEMA IMMOBILIZZATORE .............................. 1-4
SOSTITUZIONE DELLE CANDELE .......................6-11
SOSTITUZIONE DELLE LAMPADINE ................... 6-29
SPECCHIETTO RETROVISORE INTERNO ..........1-76
SPIEGAZIONE DEI VARI CONTROLLI PREVISTI DALLA MANUTENZIONE PROGRAMMATA .................................................. 5-8
SUPPORTO PORTABIBITE ..................................1-67
T TASCA DEL SEDILE ............................................. 1-81
TERGICRISTALLI ................................................... 6-12
TERGILAVACRISTALLI ....... ...................................1-63
TETTUCCIO APRIBILE .......................................... 1-69
TRAINO IN CASO D'EMERGENZA .......................3-13
TRIP COMPUTER .................................................. 1-59
TUBI DEL SERVOSTERZO ...................................6-27
U USO DEI FARI ...................................................... 2-19
V VANO MOTORE ........................................... 6-2 ~ 6-4 VENTILATORE CENTRALE ...................................1-87
VENTILATORI L ATERALI ...................................... 1-88
VISIERE PARASOLE ............................................ 1-85
TB italy-10.p65 6/27/2007, 8:40 AM
5
