Page 10 of 267

Alfa Romeo GT 2007 Libretto Uso Manutenzione (in Italian) CONOSCENZA DELLA VETTURA
8
Premere il pulsante B so-
lo quando la chiave si tro-
va lontano dal corpo, in
particolare dagli occhi e da ogget-
ti deteriorabili (ad esempio gli abi-
ti). Non lasciare la

CONOSCENZA DELLA VETTURA
8
Premere il pulsante B so-
lo quando la chiave si tro-
va lontano dal corpo, in
particolare dagli occhi e da ogget-
ti deteriorabili (ad esempio gli abi-
ti). Non lasciare la chiave incusto-
dita per evitare che qualcuno, spe-
cialmente i bambini, possa maneg-
giarla e premere inavvertitamente
il pulsante.
APERTURA DEL PORTELLONE
VANO BAGAGLI
Il portellone vano bagagli può essere aper-
to a distanza dall’esterno premendo il pulsante
(E), anche quando è inserito l’allarme elet-
tronico. L’apertura del portellone vano baga-
gli è accompagnata da una doppia segnala-
zione luminosa delle frecce; la chiusura è ac-
compagnata da una segnalazione singola.
In presenza di allarme elettronico, con l’a-
pertura del portellone vano bagagli il siste-
ma d’allarme disinserisce la protezione vo-
lumetrica ed il sensore di controllo del por-
tellone vano bagagli, l’impianto emette (ad
eccezione delle versioni per alcuni merca-
ti) due segnalazioni acustiche (“BIP”).
Richiudendo il portellone, le funzioni di con-
trollo vengono ripristinate, l’impianto emet-
te (ad eccezione delle versioni per alcuni mer-
cati) due segnalazioni acustiche (“BIP”). L’inserto metallico (A) della chiave aziona:
– il commutatore di avviamento
– la serratura della porta lato guida e, a
richiesta per versioni/mercati ove previsto,
la serratura della porta lato passeggero
– il commutatore per la disattivazione del-
l’Air bag lato passeggero
Per far uscire l’inserto metallico dall’im-
pugnatura della chiave, premere il pulsan-
te (B).
Per estrarre l’anello di aggancio (F) uti-
lizzare un oggetto a punta fine (es.: penna)
ed agire nel senso indicato dalla freccia.
Per inserire l’inserto metallico nell’impu-
gnatura della chiave occorre:
– premere e mantenere premuto il pul-
sante (B)
– movimentare l’inserto metallico (A)
– rilasciare il pulsante (B) quindi ruotare
l’inserto metallico (A) fino ad avvertire lo
scatto di bloccaggio che ne garantisce la cor-
retta chiusura.
Per azionare l’apertura centralizzata a di-
stanza delle porte premere il pulsante (C), si
sbloccano le porte e le frecce effettuano una
doppia segnalazione luminosa. Per azionare
la chiusura centralizzata delle porte preme-
re il pulsante (D), le porte si bloccano e le
frecce effettuano una singola segnalazione
luminosa. Premendo il pulsante (C) si sbloc-
cano le porte, se entro i successivi 60 secondi
non si effettua l’apertura di una porta o del
portellone posteriore, il sistema provvede au-
tomaticamente al ribloccaggio totale.
Sulle vetture equipaggiate con sistema
d’allarme elettronico, premendo il pulsan-
te (C) lo si disinserisce, premendo il pulsante
(D) lo si inserisce.

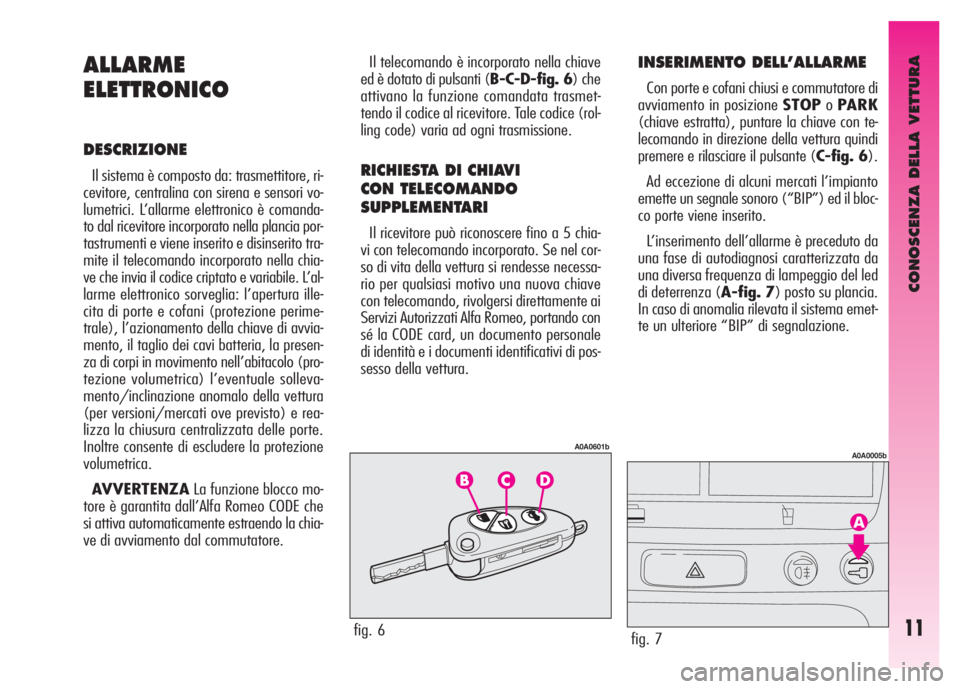

Page 13 of 267

Alfa Romeo GT 2007 Libretto Uso Manutenzione (in Italian) CONOSCENZA DELLA VETTURA
11
ALLARME
ELETTRONICO
DESCRIZIONE
Il sistema è composto da: trasmettitore, ri-
cevitore, centralina con sirena e sensori vo-
lumetrici. L’allarme elettronico è comanda-
t

CONOSCENZA DELLA VETTURA
11
ALLARME
ELETTRONICO
DESCRIZIONE
Il sistema è composto da: trasmettitore, ri-
cevitore, centralina con sirena e sensori vo-
lumetrici. L’allarme elettronico è comanda-
to dal ricevitore incorporato nella plancia por-
tastrumenti e viene inserito e disinserito tra-
mite il telecomando incorporato nella chia-
ve che invia il codice criptato e variabile. L’al-
larme elettronico sorveglia: l’apertura ille-
cita di porte e cofani (protezione perime-
trale), l’azionamento della chiave di avvia-
mento, il taglio dei cavi batteria, la presen-
za di corpi in movimento nell’abitacolo (pro-
tezione volumetrica) l’eventuale solleva-
mento/inclinazione anomalo della vettura
(per versioni/mercati ove previsto) e rea-
lizza la chiusura centralizzata delle porte.
Inoltre consente di escludere la protezione
volumetrica.
AVVERTENZALa funzione blocco mo-
tore è garantita dall’Alfa Romeo CODE che
si attiva automaticamente estraendo la chia-
ve di avviamento dal commutatore.Il telecomando è incorporato nella chiave
ed è dotato di pulsanti (B-C-D-fig. 6) che
attivano la funzione comandata trasmet-
tendo il codice al ricevitore. Tale codice (rol-
ling code) varia ad ogni trasmissione.RICHIESTA DI CHIAVI
CON TELECOMANDO
SUPPLEMENTARI
Il ricevitore può riconoscere fino a 5 chia-
vi con telecomando incorporato. Se nel cor-
so di vita della vettura si rendesse necessa-
rio per qualsiasi motivo una nuova chiave
con telecomando, rivolgersi direttamente ai
Servizi Autorizzati Alfa Romeo, portando con
sé la CODE card, un documento personale
di identità e i documenti identificativi di pos-
sesso della vettura.
INSERIMENTO DELL’ALLARME
Con porte e cofani chiusi e commutatore di
avviamento in posizione STOPoPARK
(chiave estratta), puntare la chiave con te-
lecomando in direzione della vettura quindi
premere e rilasciare il pulsante (C-fig. 6).
Ad eccezione di alcuni mercati l’impianto
emette un segnale sonoro (“BIP”) ed il bloc-
co porte viene inserito.
L’inserimento dell’allarme è preceduto da
una fase di autodiagnosi caratterizzata da
una diversa frequenza di lampeggio del led
di deterrenza (A-fig. 7) posto su plancia.
In caso di anomalia rilevata il sistema emet-
te un ulteriore “BIP” di segnalazione.
fig. 6
A0A0601b
fig. 7
A0A0005b

Page 14 of 267

Alfa Romeo GT 2007 Libretto Uso Manutenzione (in Italian) CONOSCENZA DELLA VETTURA
12
– se il led continua a lampeggiare, ma
ad intervalli diversi da quello di normale se-
gnalazione, significa che si sono verificati
tentativi di effrazione, osservando il

CONOSCENZA DELLA VETTURA
12
– se il led continua a lampeggiare, ma
ad intervalli diversi da quello di normale se-
gnalazione, significa che si sono verificati
tentativi di effrazione, osservando il nume-
ro di lampeggi è possibile identificare anche
il tipo di effrazione:
1 lampeggio:una o più porte
2 lampeggi:portellone vano bagagli
3 lampeggi:cofano motore
4 lampeggi:ultrasuoni
5 lampeggi:sollevamento/inclinazione
anomala della vettura (per
versioni/mercati ove pre-
visto)
6 lampeggi:manomissione cavi per av-
viamento vettura
7 lampeggi:manomissione cavi batte-
ria o taglio cavi della chia-
ve di emergenza
8 lampeggi:linea di collegamento ai
sensori e sirena
9 lampeggi:almeno tre cause di allar-
me. Sorveglianza
Dopo l’inserimento, l’accensione lampeg-
giante del led di deterrenza (A-fig. 7) po-
sto su plancia, indica lo stato di sorveglian-
za del sistema. Il led lampeggia per tutto il
tempo in cui il sistema rimane in sorve-
glianza.
AVVERTENZAIl funzionamento del-
l’allarme elettronico viene adeguato all’ori-
gine alle norme delle diverse nazioni.
Funzioni di autodiagnosi
e di controllo porte e cofani
Se, dopo l’inserimento dell’allarme, ve-
nisse emesso un secondo segnale acustico,
disinserire il sistema premendo il pulsante
(B-fig. 6), verificare la corretta chiusura
delle porte, del cofano motore e del portel-
lone, quindi reinserire il sistema premendo
il pulsante (C). In caso contrario la porta e
il cofano non correttamente chiusi risulte-
ranno esclusi dal controllo del sistema d’al-
larme.
Se con porte, cofano motore e portellone
correttamente chiusi il segnale di controllo
dovesse ripetersi, significa che la funzione
di autodiagnosi dell’impianto ha rilevato
un’anomalia di funzionamento del sistema.
È necessario quindi rivolgersi ai Servizi Au-
torizzati Alfa Romeo.DISINSERIMENTO
DELL’ALLARME
Per disinserire l’allarme premere il pulsante
(B-fig. 6) della chiave con telecomando.
Vengono effettuate dal sistema le seguenti
azioni (ad eccezione che per alcuni mercati):
– due brevi accensioni degli indicatori di
direzione (frecce)
– due brevi emissioni acustiche (“BIP”)
della sirena
– sblocco porte.
AVVERTENZANel caso che a disinse-
rimento del sistema avvenuto il led di de-
terrenza (A-fig. 7) posto su plancia ri-
manga acceso (massimo 2 minuti o fino al
posizionamento della chiave di avviamen-
to su MAR) è necessario ricordare quanto
segue:

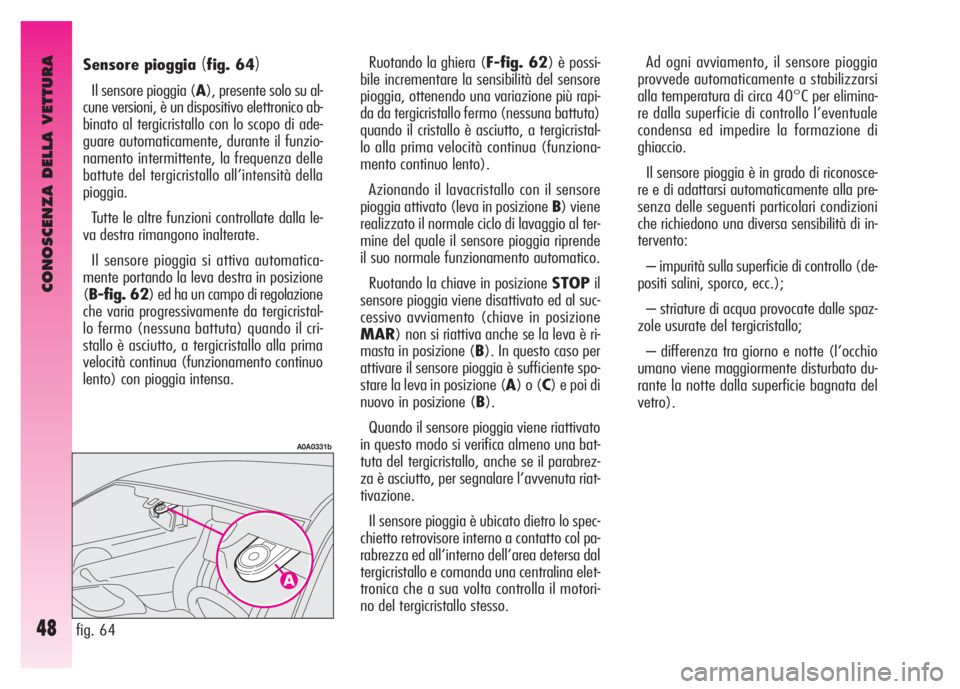

Page 50 of 267

Alfa Romeo GT 2007 Libretto Uso Manutenzione (in Italian) CONOSCENZA DELLA VETTURA
48
Ad ogni avviamento, il sensore pioggia
provvede automaticamente a stabilizzarsi
alla temperatura di circa 40°C per elimina-
re dalla superficie di controllo l’eventuale

CONOSCENZA DELLA VETTURA
48
Ad ogni avviamento, il sensore pioggia
provvede automaticamente a stabilizzarsi
alla temperatura di circa 40°C per elimina-
re dalla superficie di controllo l’eventuale
condensa ed impedire la formazione di
ghiaccio.
Il sensore pioggia è in grado di riconosce-
re e di adattarsi automaticamente alla pre-
senza delle seguenti particolari condizioni
che richiedono una diversa sensibilità di in-
tervento:
– impurità sulla superficie di controllo (de-
positi salini, sporco, ecc.);
– striature di acqua provocate dalle spaz-
zole usurate del tergicristallo;
– differenza tra giorno e notte (l’occhio
umano viene maggiormente disturbato du-
rante la notte dalla superficie bagnata del
vetro). Sensore pioggia (fig. 64)
Il sensore pioggia (A), presente solo su al-
cune versioni, è un dispositivo elettronico ab-
binato al tergicristallo con lo scopo di ade-
guare automaticamente, durante il funzio-
namento intermittente, la frequenza delle
battute del tergicristallo all’intensità della
pioggia.
Tutte le altre funzioni controllate dalla le-
va destra rimangono inalterate.
Il sensore pioggia si attiva automatica-
mente portando la leva destra in posizione
(B-fig. 62) ed ha un campo di regolazione
che varia progressivamente da tergicristal-
lo fermo (nessuna battuta) quando il cri-
stallo è asciutto, a tergicristallo alla prima
velocità continua (funzionamento continuo
lento) con pioggia intensa.Ruotando la ghiera (F-fig. 62) è possi-
bile incrementare la sensibilità del sensore
pioggia, ottenendo una variazione più rapi-
da da tergicristallo fermo (nessuna battuta)
quando il cristallo è asciutto, a tergicristal-
lo alla prima velocità continua (funziona-
mento continuo lento).
Azionando il lavacristallo con il sensore
pioggia attivato (leva in posizione B) viene
realizzato il normale ciclo di lavaggio al ter-
mine del quale il sensore pioggia riprende
il suo normale funzionamento automatico.
Ruotando la chiave in posizione STOPil
sensore pioggia viene disattivato ed al suc-
cessivo avviamento (chiave in posizione
MAR) non si riattiva anche se la leva è ri-
masta in posizione (B). In questo caso per
attivare il sensore pioggia è sufficiente spo-
stare la leva in posizione (A) o (C) e poi di
nuovo in posizione (B).
Quando il sensore pioggia viene riattivato
in questo modo si verifica almeno una bat-
tuta del tergicristallo, anche se il parabrez-
za è asciutto, per segnalare l’avvenuta riat-
tivazione.
Il sensore pioggia è ubicato dietro lo spec-
chietto retrovisore interno a contatto col pa-
rabrezza ed all’interno dell’area detersa dal
tergicristallo e comanda una centralina elet-
tronica che a sua volta controlla il motori-
no del tergicristallo stesso.
fig. 64
A0A0331b

Page 54 of 267

Alfa Romeo GT 2007 Libretto Uso Manutenzione (in Italian) CONOSCENZA DELLA VETTURA
52
fig. 67
A0A0748b

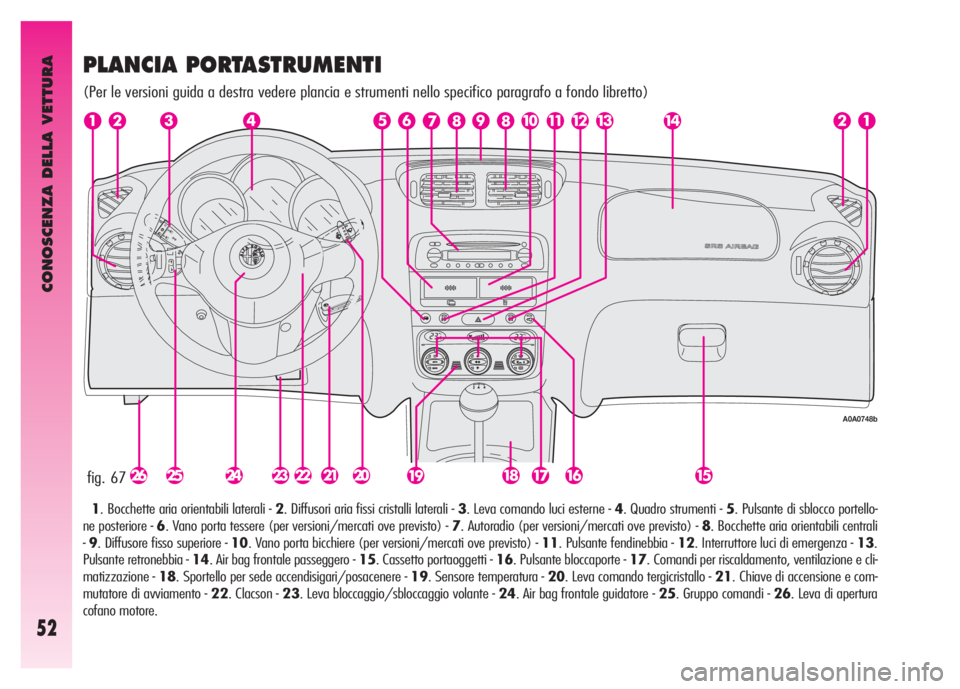

PLANCIA PORTASTRUMENTI
(Per le versioni guida a destra vedere plancia e strumenti nello specifico paragrafo a fondo libretto)
1. Bocchette aria orientabili

Page 82 of 267

Alfa Romeo GT 2007 Libretto Uso Manutenzione (in Italian) CONOSCENZA DELLA VETTURA
80

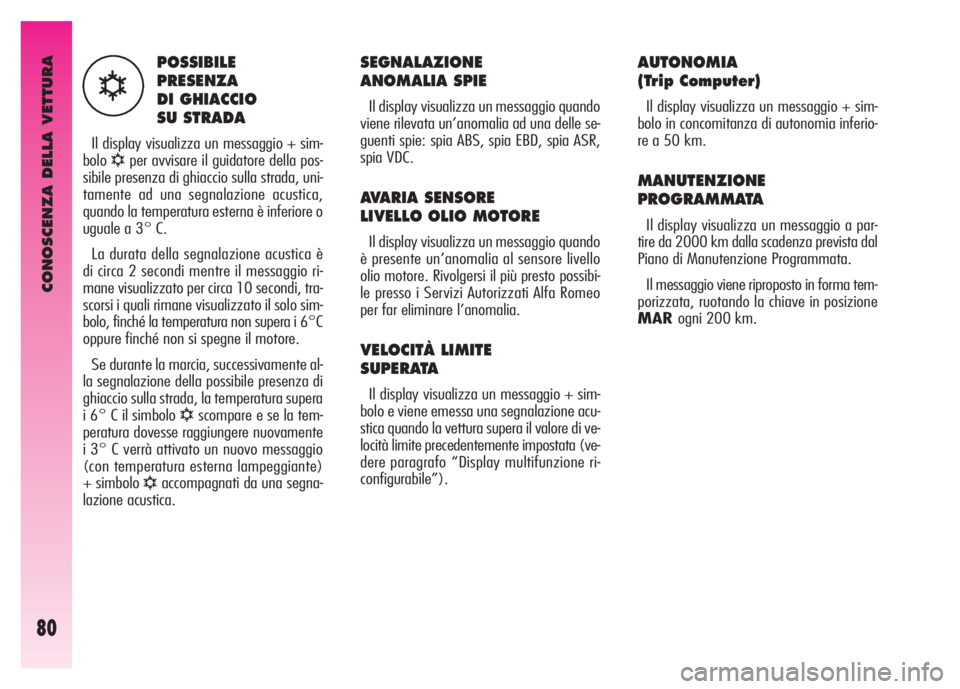

SEGNALAZIONE
ANOMALIA SPIE
Il display visualizza un messaggio quando
viene rilevata un’anomalia ad una delle se-
guenti spie: spia ABS, spia EBD, spia ASR,
spia VDC.
AV

Page 92 of 267

Alfa Romeo GT 2007 Libretto Uso Manutenzione (in Italian) CONOSCENZA DELLA VETTURA
90

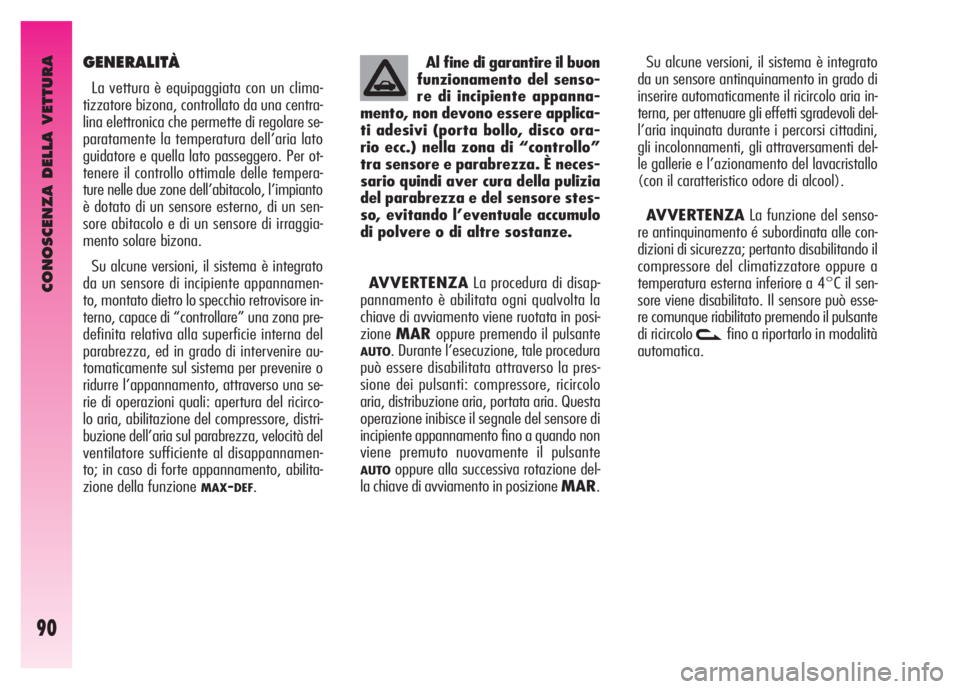

AVVERTENZALa procedura di disap-
pannamento è abilitata ogni qualvolta la
chiave di avviamento viene ruotata in posi-
zioneMARoppure premendo il pulsante
AUTO. Durante l�

CONOSCENZA DELLA VETTURA
90
AVVERTENZALa procedura di disap-
pannamento è abilitata ogni qualvolta la
chiave di avviamento viene ruotata in posi-
zioneMARoppure premendo il pulsante
AUTO. Durante l’esecuzione, tale procedura
può essere disabilitata attraverso la pres-
sione dei pulsanti: compressore, ricircolo
aria, distribuzione aria, portata aria. Questa
operazione inibisce il segnale del sensore di
incipiente appannamento fino a quando non
viene premuto nuovamente il pulsante
AUTOoppure alla successiva rotazione del-
la chiave di avviamento in posizione MAR.Su alcune versioni, il sistema è integrato
da un sensore antinquinamento in grado di
inserire automaticamente il ricircolo aria in-
terna, per attenuare gli effetti sgradevoli del-
l’aria inquinata durante i percorsi cittadini,
gli incolonnamenti, gli attraversamenti del-
le gallerie e l’azionamento del lavacristallo
(con il caratteristico odore di alcool).
AVVERTENZALa funzione del senso-
re antinquinamento é subordinata alle con-
dizioni di sicurezza; pertanto disabilitando il
compressore del climatizzatore oppure a
temperatura esterna inferiore a 4°C il sen-
sore viene disabilitato. Il sensore può esse-
re comunque riabilitato premendo il pulsante
di ricircolo
vfino a riportarlo in modalità
automatica. Al fine di garantire il buon
funzionamento del senso-
re di incipiente appanna-
mento, non devono essere applica-
ti adesivi (porta bollo, disco ora-
rio ecc.) nella zona di “controllo”
tra sensore e parabrezza. È neces-
sario quindi aver cura della pulizia
del parabrezza e del sensore stes-
so, evitando l’eventuale accumulo
di polvere o di altre sostanze.
GENERALITÀ
La vettura è equipaggiata con un clima-
tizzatore bizona, controllato da una centra-
lina elettronica che permette di regolare se-
paratamente la temperatura dell’aria lato
guidatore e quella lato passeggero. Per ot-
tenere il controllo ottimale delle tempera-
ture nelle due zone dell’abitacolo, l’impianto
è dotato di un sensore esterno, di un sen-
sore abitacolo e di un sensore di irraggia-
mento solare bizona.
Su alcune versioni, il sistema è integrato
da un sensore di incipiente appannamen-
to, montato dietro lo specchio retrovisore in-
terno, capace di “controllare” una zona pre-
definita relativa alla superficie interna del
parabrezza, ed in grado di intervenire au-
tomaticamente sul sistema per prevenire o
ridurre l’appannamento, attraverso una se-
rie di operazioni quali: apertura del ricirco-
lo aria, abilitazione del compressore, distri-
buzione dell’aria sul parabrezza, velocità del
ventilatore sufficiente al disappannamen-
to; in caso di forte appannamento, abilita-
zione della funzione
MAX-DEF.

Page 94 of 267

Alfa Romeo GT 2007 Libretto Uso Manutenzione (in Italian) CONOSCENZA DELLA VETTURA
92

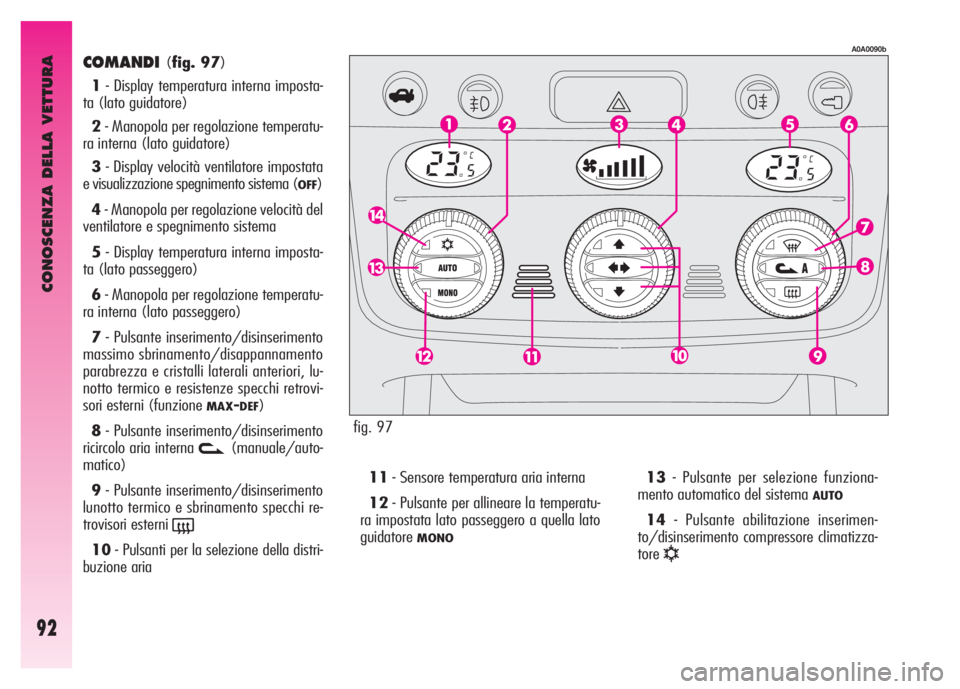

COMANDI(fig. 97)
1- Display temperatura interna imposta-
ta (lato guidatore)
2- Manopola per regolazione temperatu-
ra interna (lato guidatore)
3- Display velocità ventila

Load next 8 pages

Page: 1-8 9-16 next >

steering wheel adjustment airbag jacking points brake pads replacement brake light drain bolt
