2007 Alfa Romeo Brera/Spider sensor

161
SICUREZZA
SPIE
E MESSAGGI IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

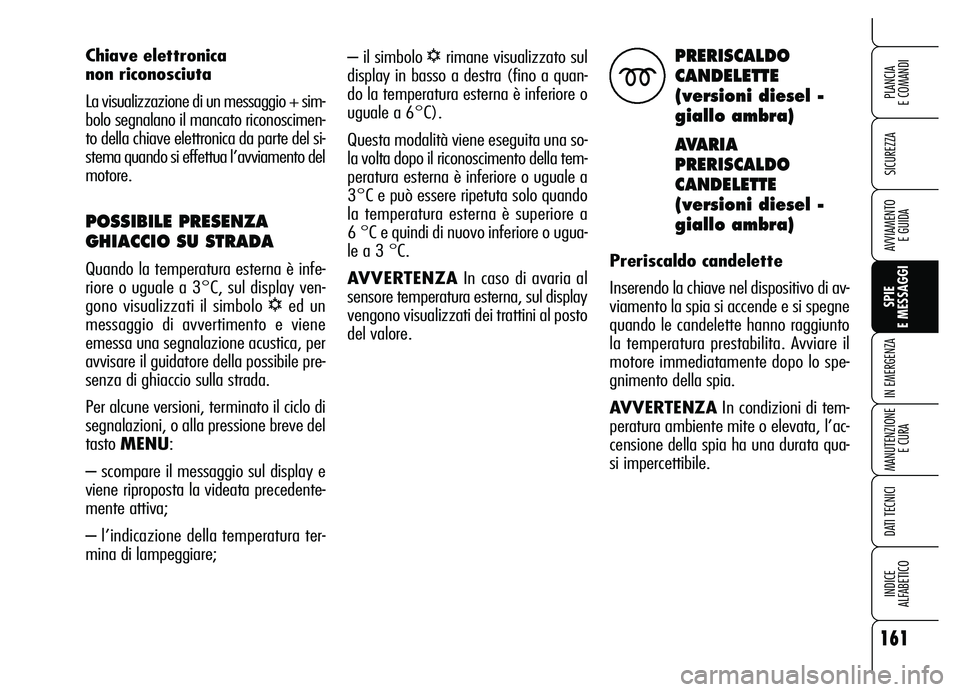

– il simbolo √rimane visualizzato sul
display in basso a destra (fino a quan-
do la temperatura esterna è inferiore o
uguale a 6°C).
Questa modalità viene eseguita una so-
la volta dopo il riconoscimento della tem-
peratura esterna è inferiore o uguale a
3°C e può essere ripetuta solo quando
la temperatura esterna è superiore a
6 °C e quindi di nuovo inferiore o ugua-
le a 3 °C.
AVVERTENZAIn caso di avaria al
sensore temperatura esterna, sul display
vengono visualizzati dei trattini al posto
del valore.PRERISCALDO
CANDELETTE
(versioni diesel -
giallo ambra)
AVARIA
PRERISCALDO
CANDELETTE
(versioni diesel -
giallo ambra)
Preriscaldo candelette
Inserendo la chiave nel dispositivo di av-
viamento la spia si accende e si spegne
quando le candelette hanno raggiunto
la temperatura prestabilita. Avviare il
motore immediatamente dopo lo spe-
gnimento della spia.
AVVERTENZAIn condizioni di tem-
peratura ambiente mite o elevata, l’ac-
censione della spia ha una durata qua-
si impercettibile.
m
Chiave elettronica
non riconosciuta
La visualizzazione di un messaggio + sim-
bolo segnalano il mancato riconoscimen-
to della chiave elettronica da parte del si-
stema quando si effettua l’avviamento del
motore.
POSSIBILE PRESENZA
GHIACCIO SU STRADA
Quando la temperatura esterna è infe-
riore o uguale a 3°C, sul display ven-
gono visualizzati il simbolo
√ed un
messaggio di avvertimento e viene
emessa una segnalazione acustica, per
avvisare il guidatore della possibile pre-
senza di ghiaccio sulla strada.
Per alcune versioni, terminato il ciclo di
segnalazioni, o alla pressione breve del
tasto MENU:
– scompare il messaggio sul display e
viene riproposta la videata precedente-
mente attiva;
– l’indicazione della temperatura ter-
mina di lampeggiare;

AVARIA SENSORE
CREPUSCOLARE
(ove previsto)
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo in caso di avaria al
sensore crepuscolare.
AVARIA SENSORI
PARCHEGGIO
(ove previsti)
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo in caso di avaria ai
sensori di parcheggio.
AVARIA SENSORE
PIOGGIA
(ove previsto)
(giallo ambra)
Sul display viene visualizzato un mes-
saggio + simbolo in caso di avaria del
sensore pioggia.
166
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
1
u
t

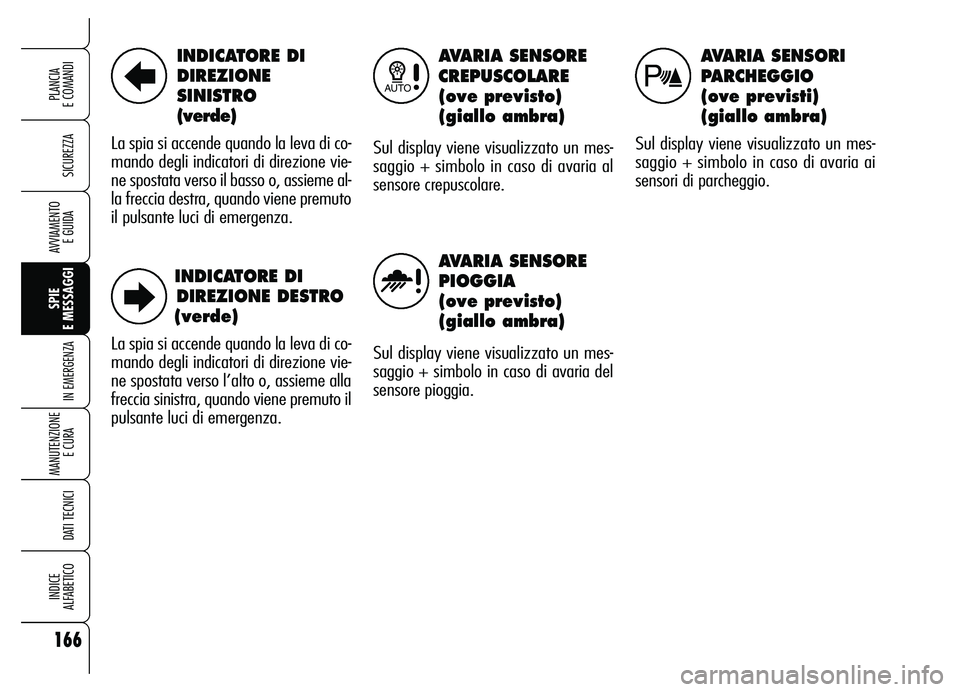

INDICATORE DI
DIREZIONE
SINISTRO
(verde)
La spia si accende quando la leva di co-
mando degli indicatori di direzione vie-
ne spostata verso il basso o, assieme al-
la freccia destra, quando viene premuto
il pulsante luci di emergenza.
INDICATORE DI
DIREZIONE DESTRO
(verde)
La spia si accende quando la leva di co-
mando degli indicatori di direzione vie-
ne spostata verso l’alto o, assieme alla
freccia sinistra, quando viene premuto il
pulsante luci di emergenza.
R
E

201
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

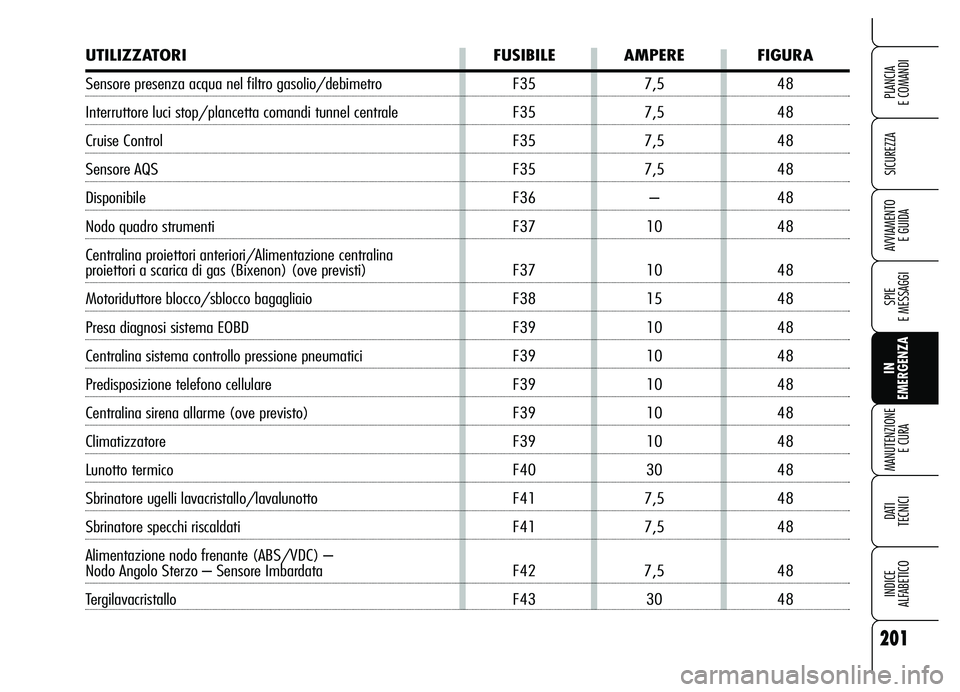

UTILIZZATORI FUSIBILE AMPERE FIGURA
Sensore presenza acqua nel filtro gasolio/debimetro F35 7,5 48
Interruttore luci stop/plancetta comandi tunnel centrale F35 7,5 48
Cruise Control F35 7,5 48
Sensore AQS F35 7,5 48
Disponibile F36 – 48
Nodo quadro strumenti F37 10 48
Centralina proiettori anteriori/Alimentazione centralina
proiettori a scarica di gas (Bixenon) (ove previsti) F37 10 48
Motoriduttore blocco/sblocco bagagliaio F38 15 48
Presa diagnosi sistema EOBD F39 10 48
Centralina sistema controllo pressione pneumatici F39 10 48
Predisposizione telefono cellulare F39 10 48
Centralina sirena allarme (ove previsto) F39 10 48
Climatizzatore F39 10 48
Lunotto termico F40 30 48
Sbrinatore ugelli lavacristallo/lavalunotto F41 7,5 48
Sbrinatore specchi riscaldati F41 7,5 48
Alimentazione nodo frenante (ABS/VDC) –
Nodo Angolo Sterzo – Sensore Imbardata F42 7,5 48
Tergilavacristallo F43 30 48

202
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
UTILIZZATORI FUSIBILE AMPERE FIGURA
Accendisigari anteriore su mobiletto centrale F44 10 48
Centralina tendina parasole elettrica F46 20 48
Sistema di radionavigazione F49 7,5 48
Centralina sensore pioggia F49 7,5 48
Nodo volante F49 7,5 48
Plancia pulsanti di comando F49 7,5 48
Nodo sensori di parcheggio F49 7,5 48
Illuminazione comandi tunnel centrale F49 7,5 48
Illuminazione comandi sedili anteriori F49 7,5 48
Servizi su parabrezza F49 7,5 48
Predisposizione telefono cellulare F49 7,5 48
Pulsante START/STOP F49 7,5 48
Impianto Air Bag F50 7,5 48
Centralina sistema controllo pressione pneumatici F51 7,5 48
Impianto predisposizione autoradio F51 7,5 48
Tergilavalunotto F52 15 48
Nodo quadro strumenti F53 10 48
Amplificatore autoradio con DSP F54 30 54
Amplificatore audio HI-FI F54 30 54

262
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICOPLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

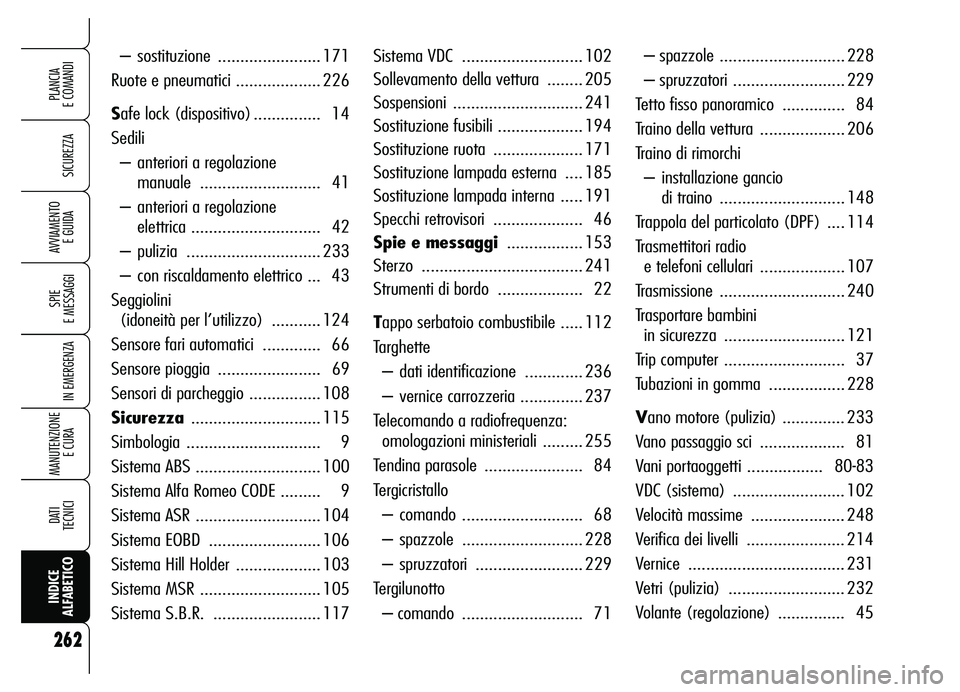

Sistema VDC ........................... 102
Sollevamento della vettura ........ 205
Sospensioni ............................. 241
Sostituzione fusibili ................... 194
Sostituzione ruota .................... 171
Sostituzione lampada esterna .... 185
Sostituzione lampada interna ..... 191
Specchi retrovisori .................... 46
Spie e messaggi ................. 153
Sterzo .................................... 241
Strumenti di bordo ................... 22
Tappo serbatoio combustibile ..... 112
Targhette
– dati identificazione ............. 236
– vernice carrozzeria .............. 237
Telecomando a radiofrequenza:
omologazioni ministeriali ......... 255
Tendina parasole ...................... 84
Tergicristallo
– comando ........................... 68
– spazzole ........................... 228
– spruzzatori ........................ 229
Tergilunotto
– comando ........................... 71– spazzole ............................ 228
– spruzzatori ......................... 229
Tetto fisso panoramico .............. 84
Traino della vettura ................... 206
Traino di rimorchi
– installazione gancio
di traino ............................ 148
Trappola del particolato (DPF) .... 114
Trasmettitori radio
e telefoni cellulari ................... 107
Trasmissione ............................ 240
Trasportare bambini
in sicurezza ........................... 121
Trip computer ........................... 37
Tubazioni in gomma ................. 228
Vano motore (pulizia) .............. 233
Vano passaggio sci ................... 81
Vani portaoggetti ................. 80-83
VDC (sistema) ......................... 102
Velocità massime ..................... 248
Verifica dei livelli ...................... 214
Vernice ................................... 231
Vetri (pulizia) .......................... 232
Volante (regolazione) ............... 45 – sostituzione ....................... 171
Ruote e pneumatici ................... 226
Safe lock (dispositivo) ............... 14
Sedili
– anteriori a regolazione
manuale ........................... 41
– anteriori a regolazione
elettrica ............................. 42
– pulizia .............................. 233
– con riscaldamento elettrico ... 43
Seggiolini
(idoneità per l’utilizzo) ........... 124
Sensore fari automatici ............. 66
Sensore pioggia ....................... 69
Sensori di parcheggio ................ 108
Sicurezza............................. 115
Simbologia .............................. 9
Sistema ABS ............................ 100
Sistema Alfa Romeo CODE ......... 9
Sistema ASR ............................ 104
Sistema EOBD ......................... 106
Sistema Hill Holder ................... 103
Sistema MSR ........................... 105
Sistema S.B.R. ........................ 117
