66
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

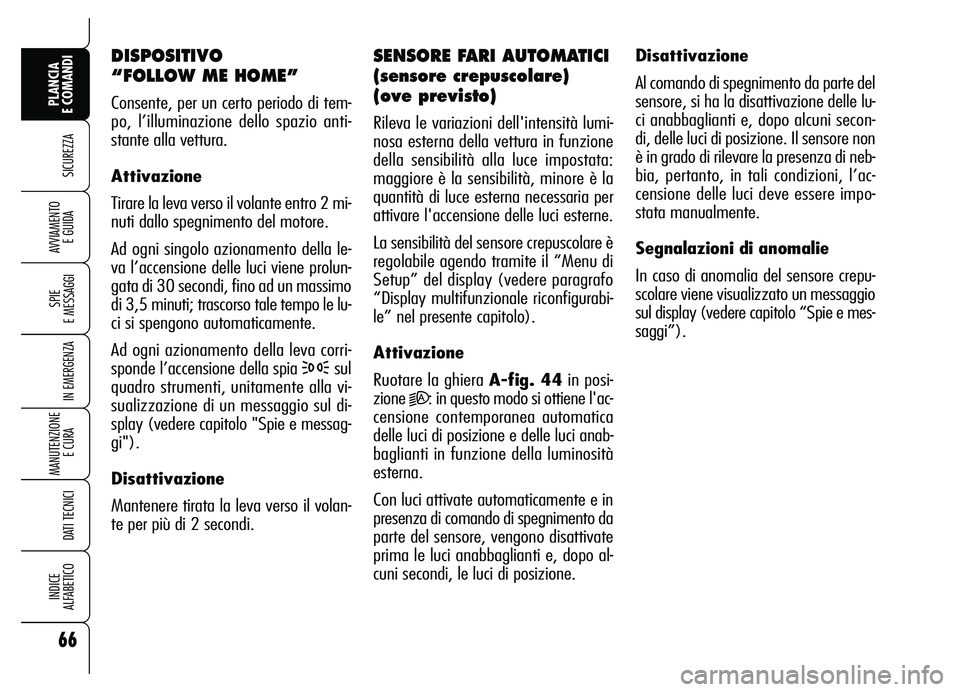

DISPOSITIVO
“FOLLOW ME HOME”
Consente, per un certo periodo di tem-
po, l’illuminazione dello spazio anti-
stante alla vettura.
Attivazione
Tirare la leva verso il volante entro 2 mi-
nuti dallo spegnimento del motore.
Ad ogni singolo azionamento della le-
va l’accensione delle luci viene prolun-
gata di 30 secondi, fino ad un massimo
di 3,5 minuti; trascorso tale tempo le lu-
ci si spengono automaticamente.
Ad ogni azionamento della leva corri-
sponde l’accensione della spia
3sul
quadro strumenti, unitamente alla vi-
sualizzazione di un messaggio sul di-
splay (vedere capitolo "Spie e messag-
gi").
Disattivazione
Mantenere tirata la leva verso il volan-
te per più di 2 secondi.
SENSORE FARI AUTOMATICI
(sensore crepuscolare)
(ove previsto)
Rileva le variazioni dell'intensità lumi-
nosa esterna della vettura in funzione
della sensibilità alla luce impostata:
maggiore è la sensibilità, minore è la
quantità di luce esterna necessaria per
attivare l'accensione delle luci esterne.
La sensibilità del sensore crepuscolare è
regolabile agendo tramite il “Menu di
Setup” del display (vedere paragrafo
“Display multifunzionale riconfigurabi-
le” nel presente capitolo).
Attivazione
Ruotare la ghiera A-fig. 44in posi-
zione
2A: in questo modo si ottiene l'ac-
censione contemporanea automatica
delle luci di posizione e delle luci anab-
baglianti in funzione della luminosità
esterna.
Con luci attivate automaticamente e in
presenza di comando di spegnimento da
parte del sensore, vengono disattivate
prima le luci anabbaglianti e, dopo al-
cuni secondi, le luci di posizione.Disattivazione
Al comando di spegnimento da parte del
sensore, si ha la disattivazione delle lu-
ci anabbaglianti e, dopo alcuni secon-
di, delle luci di posizione. Il sensore non
è in grado di rilevare la presenza di neb-
bia, pertanto, in tali condizioni, l’ac-
censione delle luci deve essere impo-
stata manualmente.
Segnalazioni di anomalie
In caso di anomalia del sensore crepu-
scolare viene visualizzato un messaggio
sul display (vedere capitolo “Spie e mes-
saggi”).

69
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

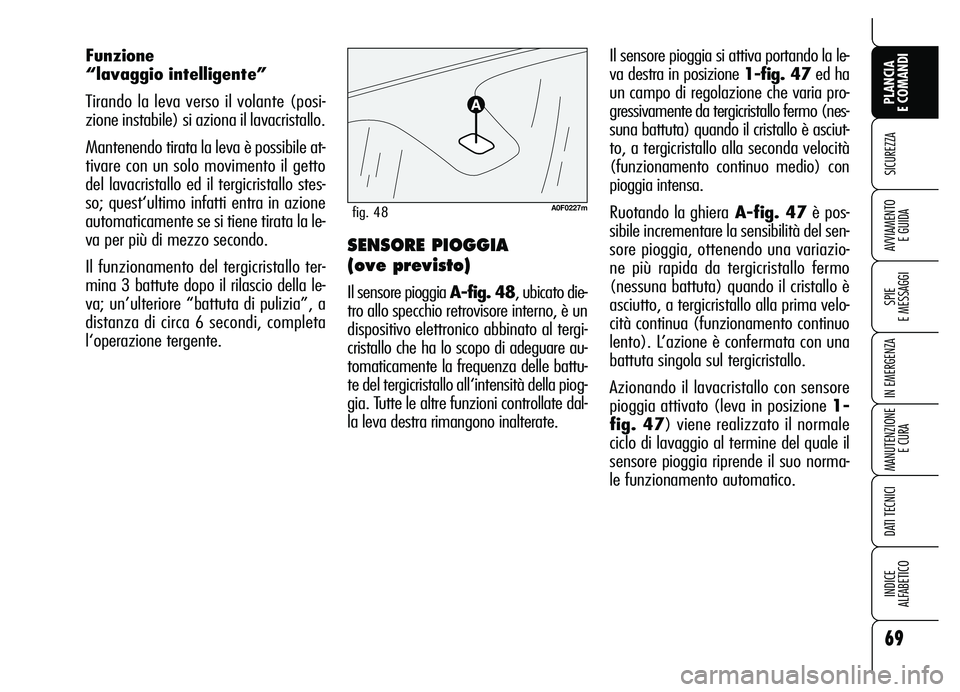

Il sensore pioggia si attiva portando la le-
va destra in posizione 1-fig. 47ed ha
un campo di regolazione che varia pro-
gressivamente da tergicristallo fermo (nes-
suna battuta) quando il cristallo è asciut-
to, a tergicristallo alla seconda velocità
(funzionamento continuo medio) con
pioggia intensa.
Ruotando la ghieraA-fig. 47è pos-
sibile incrementare la sensibilità del sen-
sore pioggia, ottenendo una variazio-
ne più rapida da tergicristallo fermo
(nessuna battuta) quando il cristallo è
asciutto, a tergicristallo alla prima velo-
cità continua (funzionamento continuo
lento). L’azione è confermata con una
battuta singola sul tergicristallo.
Azionando il lavacristallo con sensore
pioggia attivato (leva in posizione 1-
fig. 47) viene realizzato il normale
ciclo di lavaggio al termine del quale il
sensore pioggia riprende il suo norma-
le funzionamento automatico. Funzione
“lavaggio intelligente”
Tirando la leva verso il volante (posi-
zione instabile) si aziona il lavacristallo.
Mantenendo tirata la leva è possibile at-
tivare con un solo movimento il getto
del lavacristallo ed il tergicristallo stes-
so; quest‘ultimo infatti entra in azione
automaticamente se si tiene tirata la le-
va per più di mezzo secondo.
Il funzionamento del tergicristallo ter-
mina 3 battute dopo il rilascio della le-
va; un’ulteriore “battuta di pulizia”, a
distanza di circa 6 secondi, completa
l‘operazione tergente.
SENSORE PIOGGIA
(ove previsto)
Il sensore pioggia A-fig. 48, ubicato die-
tro allo specchio retrovisore interno, è un
dispositivo elettronico abbinato al tergi-
cristallo che ha lo scopo di adeguare au-
tomaticamente la frequenza delle battu-
te del tergicristallo all‘intensità della piog-
gia. Tutte le altre funzioni controllate dal-
la leva destra rimangono inalterate.
A0F0227mfig. 48

70
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Non attivare il sensore
pioggia durante il la-
vaggio della vettura in
un impianto di lavaggio auto-
matico.
In caso di presenza di
ghiaccio sul parabrezza,
accertarsi dell’avvenuto
disinserimento del dispositivo.
Estraendo la chiave elettronica dal di-
spositivo di avviamento, il sensore piog-
gia viene disattivato ed al successivo av-
viamento non si riattiva anche se la le-
va è rimasta in posizione 1-fig. 47.
In questo caso per attivare il sensore
pioggia è sufficiente spostare la leva in
posizione 0o 2e poi di nuovo in posi-
zione 1.
Quando il sensore pioggia viene riatti-
vato si verifica una battuta del tergicri-
stallo, anche con parabrezza asciutto.AVVERTENZAIn caso di avaria del
sensore pioggia il funzionamento del ter-
gicristallo con leva destra in posizione
1-fig. 47avviene in modalità inter-
mittente. Se l’avaria del sensore avvie-
ne durante il funzionamento automati-
co, il sistema mantiene l’ultimo stato di
attivazione del tergicristallo. Spostando
la leva sulle altre posizioni comunque
è garantito il funzionamento.
Il sensore pioggia è in grado di ricono-
scere e di adattarsi automaticamente al-
la presenza delle seguenti condizioni:
❒presenza di impurità sulla superfi-
cie di controllo (depositi salini, spor-
co, ecc.);
❒differenza tra giorno e notte.Segnalazioni di anomalie
In caso di anomalia del sensore piog-
gia viene visualizzato un messaggio sul
display (vedere capitolo “Spie e mes-
saggi”).

92
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

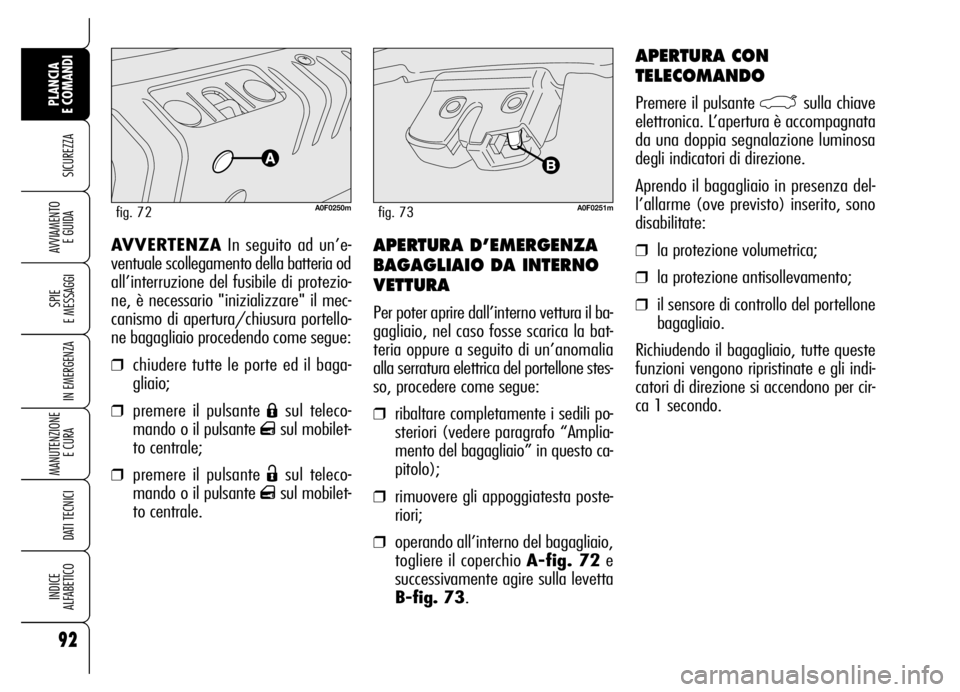

E GUIDAAPERTURA D’EMERGENZA
BAGAGLIAIO DA INTERNO
VETTURA
Per poter aprire dall’interno vettura il ba-
gagliaio, nel caso fosse scarica la bat-
teria oppure a seguito di un’anomalia
alla serratura elettrica del portellone stes-
so, procedere come segue:
❒ribaltare completamente i sedili po-
steriori (vedere paragrafo “Amplia-
mento del bagagliaio” in questo ca-
pitolo);
❒rimuovere gli appoggiatesta poste-
riori;
❒operando all’interno del bagagliaio,
togliere il coperchio A-fig. 72e
successivamente agire sulla levetta
B-fig. 73. AVVERTENZAIn seguito ad un’e-
ventuale scollegamento della batteria od
all’interruzione del fusibile di protezio-
ne, è necessario "inizializzare" il mec-
canismo di apertura/chiusura portello-
ne bagagliaio procedendo come segue:
❒chiudere tutte le porte ed il baga-
gliaio;
❒premere il pulsante Ásul teleco-
mando o il pulsante
qsul mobilet-
to centrale;
❒premere il pulsante Ësul teleco-
mando o il pulsante
qsul mobilet-
to centrale.
A0F0250mfig. 72
APERTURA CON
TELECOMANDO
Premere il pulsante `sulla chiave
elettronica. L’apertura è accompagnata
da una doppia segnalazione luminosa
degli indicatori di direzione.
Aprendo il bagagliaio in presenza del-
l’allarme (ove previsto) inserito, sono
disabilitate:
❒la protezione volumetrica;
❒la protezione antisollevamento;
❒il sensore di controllo del portellone
bagagliaio.
Richiudendo il bagagliaio, tutte queste
funzioni vengono ripristinate e gli indi-
catori di direzione si accendono per cir-
ca 1 secondo.
A0F0251mfig. 73

108
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

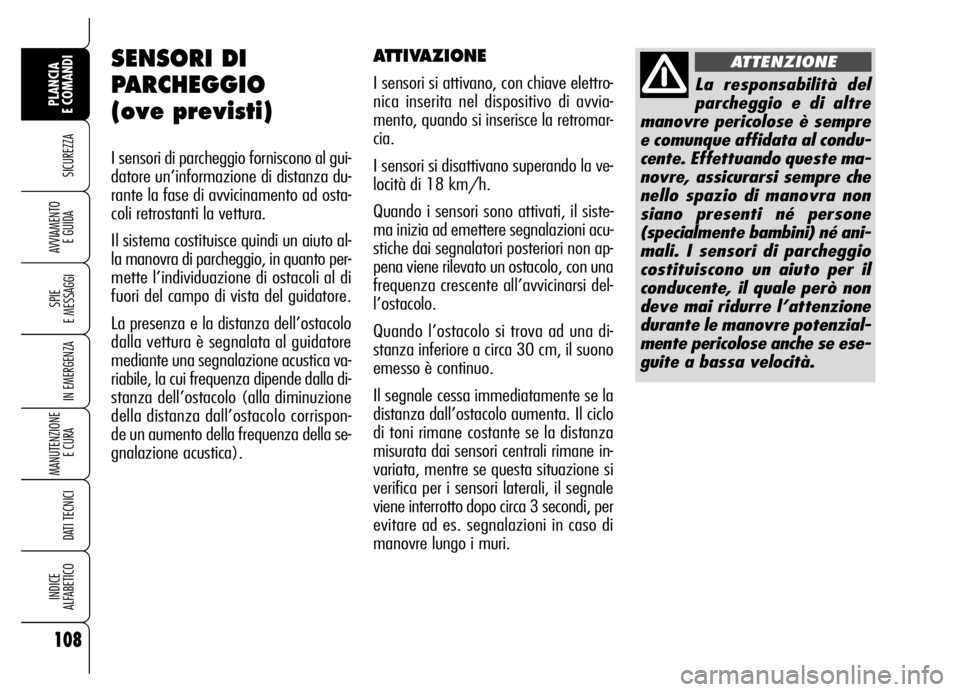

SENSORI DI
PARCHEGGIO
(ove previsti)
I sensori di parcheggio forniscono al gui-
datore un’informazione di distanza du-
rante la fase di avvicinamento ad osta-
coli retrostanti la vettura.
Il sistema costituisce quindi un aiuto al-
la manovra di parcheggio, in quanto per-
mette l’individuazione di ostacoli al di
fuori del campo di vista del guidatore.
La presenza e la distanza dell’ostacolo
dalla vettura è segnalata al guidatore
mediante una segnalazione acustica va-
riabile, la cui frequenza dipende dalla di-
stanza dell’ostacolo (alla diminuzione
della distanza dall’ostacolo corrispon-
de un aumento della frequenza della se-
gnalazione acustica).
La responsabilità del
parcheggio e di altre
manovre pericolose è sempre
e comunque affidata al condu-
cente. Effettuando queste ma-
novre, assicurarsi sempre che
nello spazio di manovra non
siano presenti né persone
(specialmente bambini) né ani-
mali. I sensori di parcheggio
costituiscono un aiuto per il
conducente, il quale però non
deve mai ridurre l’attenzione
durante le manovre potenzial-
mente pericolose anche se ese-
guite a bassa velocità.
ATTENZIONEATTIVAZIONE
I sensori si attivano, con chiave elettro-
nica inserita nel dispositivo di avvia-
mento, quando si inserisce la retromar-
cia.
I sensori si disattivano superando la ve-
locità di 18 km/h.
Quando i sensori sono attivati, il siste-
ma inizia ad emettere segnalazioni acu-
stiche dai segnalatori posteriori non ap-
pena viene rilevato un ostacolo, con una
frequenza crescente all’avvicinarsi del-
l’ostacolo.
Quando l’ostacolo si trova ad una di-
stanza inferiore a circa 30 cm, il suono
emesso è continuo.
Il segnale cessa immediatamente se la
distanza dall’ostacolo aumenta. Il ciclo
di toni rimane costante se la distanza
misurata dai sensori centrali rimane in-
variata, mentre se questa situazione si
verifica per i sensori laterali, il segnale
viene interrotto dopo circa 3 secondi, per
evitare ad es. segnalazioni in caso di
manovre lungo i muri.

109
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

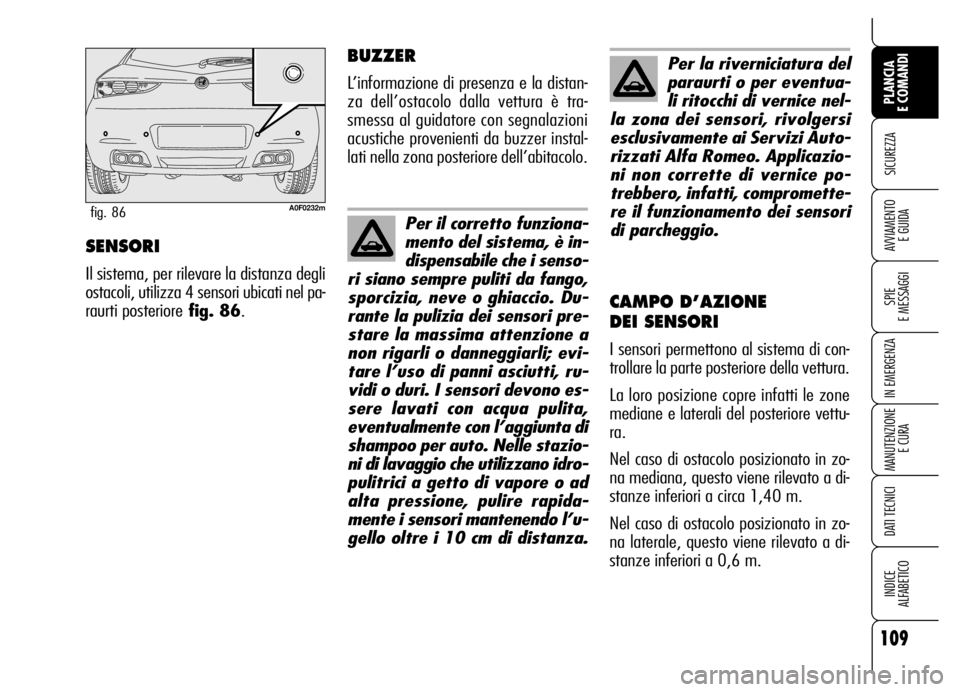

E GUIDASENSORI
Il sistema, per rilevare la distanza degli
ostacoli, utilizza 4 sensori ubicati nel pa-
raurti posteriorefig. 86.
A0F0232mfig. 86
BUZZER
L’informazione di presenza e la distan-
za dell’ostacolo dalla vettura è tra-
smessa al guidatore con segnalazioni
acustiche provenienti da buzzer instal-
lati nella zona posteriore dell’abitacolo.
CAMPO D’AZIONE
DEI SENSORI
I sensori permettono al sistema di con-
trollare la parte posteriore della vettura.
La loro posizione copre infatti le zone
mediane e laterali del posteriore vettu-
ra.
Nel caso di ostacolo posizionato in zo-
na mediana, questo viene rilevato a di-
stanze inferiori a circa 1,40 m.
Nel caso di ostacolo posizionato in zo-
na laterale, questo viene rilevato a di-
stanze inferiori a 0,6 m.
Per il corretto funziona-
mento del sistema, è in-
dispensabile che i senso-
ri siano sempre puliti da fango,
sporcizia, neve o ghiaccio. Du-
rante la pulizia dei sensori pre-
stare la massima attenzione a
non rigarli o danneggiarli; evi-
tare l’uso di panni asciutti, ru-
vidi o duri. I sensori devono es-
sere lavati con acqua pulita,
eventualmente con l’aggiunta di
shampoo per auto. Nelle stazio-
ni di lavaggio che utilizzano idro-
pulitrici a getto di vapore o ad
alta pressione, pulire rapida-
mente i sensori mantenendo l’u-
gello oltre i 10 cm di distanza.
Per la riverniciatura del
paraurti o per eventua-
li ritocchi di vernice nel-
la zona dei sensori, rivolgersi
esclusivamente ai Servizi Auto-
rizzati Alfa Romeo. Applicazio-
ni non corrette di vernice po-
trebbero, infatti, compromette-
re il funzionamento dei sensori
di parcheggio.

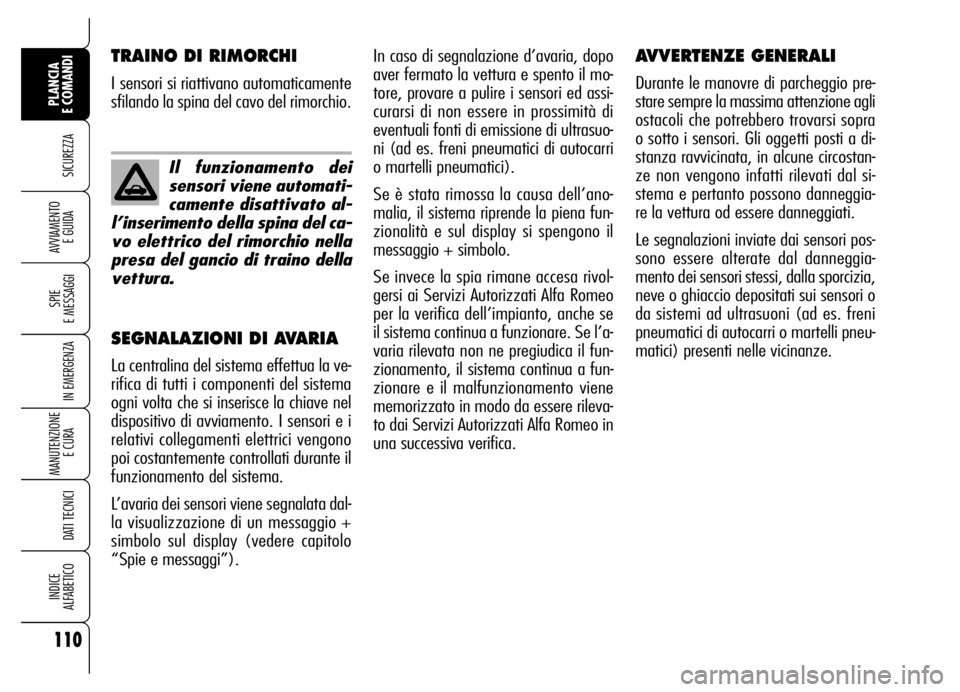

In caso di segnalazione d’avaria, dopo
aver fermato la vettura e spento il mo-
tore, provare a pulire i sensori ed assi-
curarsi di non essere in prossimità di
eventuali fonti di emissione di ultrasuo-
ni (ad es. freni pneumatici di autocarri
o martelli pneumatici).
Se è stata rimossa la causa dell’ano-
malia, il sistema riprende la piena fun-
zionalità e sul display si spengono il
messaggio + simbolo.
Se invece la spia rimane accesa rivol-
gersi ai Servizi Autorizzati Alfa Romeo
per la verifica dell’impianto, anche se
il sistema continua a funzionare. Se l’a-
varia rilevata non ne pregiudica il fun-
zionamento, il sistema continua a fun-
zionare e il malfunzionamento viene
memorizzato in modo da essere rileva-
to dai Servizi Autorizzati Alfa Romeo in
una successiva verifica.AVVERTENZE GENERALI
Durante le manovre di parcheggio pre-
stare sempre la massima attenzione agli
ostacoli che potrebbero trovarsi sopra
o sotto i sensori. Gli oggetti posti a di-
stanza ravvicinata, in alcune circostan-
ze non vengono infatti rilevati dal si-
stema e pertanto possono danneggia-
re la vettura od essere danneggiati.
Le segnalazioni inviate dai sensori pos-
sono essere alterate dal danneggia-
mento dei sensori stessi, dalla sporcizia,
neve o ghiaccio depositati sui sensori o
da sistemi ad ultrasuoni (ad es. freni
pneumatici di autocarri o martelli pneu-
matici) presenti nelle vicinanze.
TRAINO DI RIMORCHI
I sensori si riattivano automaticamente
sfilando la spina del cavo del rimorchio.
SEGNALAZIONI DI AVARIA
La centralina del sistema effettua la ve-
rifica di tutti i componenti del sistema
ogni volta che si inserisce la chiave nel
dispositivo di avviamento. I sensori e i
relativi collegamenti elettrici vengono
poi costantemente controllati durante il
funzionamento del sistema.
L’avaria dei sensori viene segnalata dal-
la visualizzazione di un messaggio +
simbolo sul display (vedere capitolo
“Spie e messaggi”).
Il funzionamento dei
sensori viene automati-
camente disattivato al-
l’inserimento della spina del ca-
vo elettrico del rimorchio nella
presa del gancio di traino della
vettura.
110
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

153
SICUREZZA
SPIE
E MESSAGGI IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
S S S S
P P P P
I I I I
E E E E

E E E E

M M M M
E E E E
S S S S
S S S S
A A A A
G G G G
G G G G
I I I I

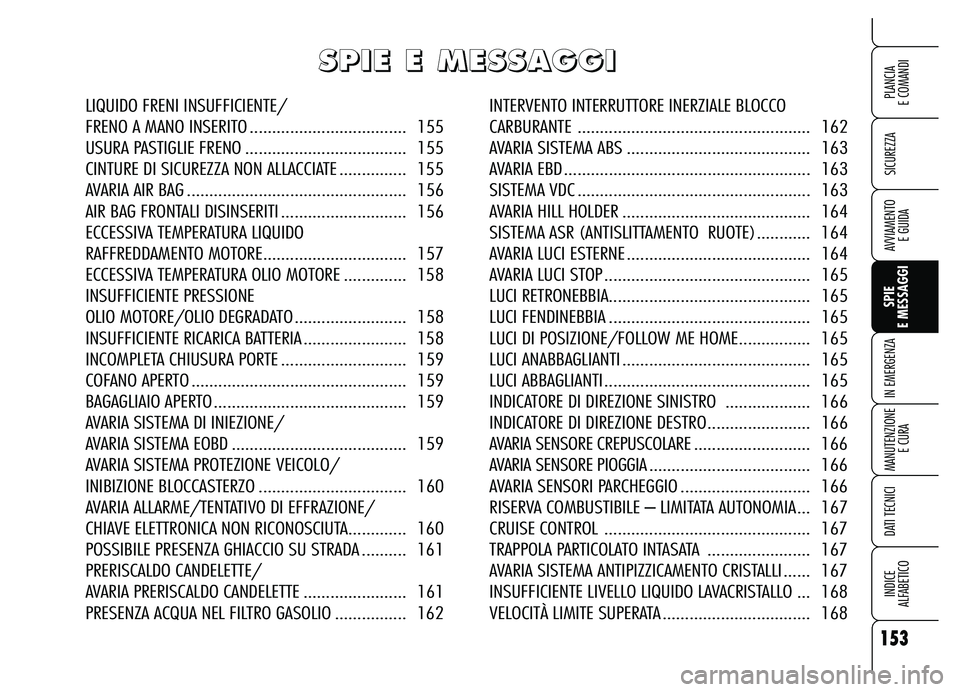

LIQUIDO FRENI INSUFFICIENTE/
FRENO A MANO INSERITO ................................... 155
USURA PASTIGLIE FRENO .................................... 155
CINTURE DI SICUREZZA NON ALLACCIATE ............... 155
AVARIA AIR BAG ................................................. 156
AIR BAG FRONTALI DISINSERITI ............................ 156
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE................................ 157
ECCESSIVA TEMPERATURA OLIO MOTORE .............. 158
INSUFFICIENTE PRESSIONE
OLIO MOTORE/OLIO DEGRADATO ......................... 158
INSUFFICIENTE RICARICA BATTERIA ....................... 158
INCOMPLETA CHIUSURA PORTE ............................ 159
COFANO APERTO ................................................ 159
BAGAGLIAIO APERTO ........................................... 159
AVARIA SISTEMA DI INIEZIONE/
AVARIA SISTEMA EOBD ....................................... 159
AVARIA SISTEMA PROTEZIONE VEICOLO/
INIBIZIONE BLOCCASTERZO ................................. 160
AVARIA ALLARME/TENTATIVO DI EFFRAZIONE/
CHIAVE ELETTRONICA NON RICONOSCIUTA............. 160
POSSIBILE PRESENZA GHIACCIO SU STRADA .......... 161
PRERISCALDO CANDELETTE/
AVARIA PRERISCALDO CANDELETTE ....................... 161
PRESENZA ACQUA NEL FILTRO GASOLIO ................ 162INTERVENTO INTERRUTTORE INERZIALE BLOCCO
CARBURANTE .................................................... 162
AVARIA SISTEMA ABS ......................................... 163
AVARIA EBD ....................................................... 163
SISTEMA VDC .................................................... 163
AVARIA HILL HOLDER .......................................... 164
SISTEMA ASR (ANTISLITTAMENTO RUOTE)............ 164
AVARIA LUCI ESTERNE ......................................... 164
AVARIA LUCI STOP .............................................. 165
LUCI RETRONEBBIA............................................. 165
LUCI FENDINEBBIA ............................................. 165
LUCI DI POSIZIONE/FOLLOW ME HOME................ 165
LUCI ANABBAGLIANTI .......................................... 165
LUCI ABBAGLIANTI .............................................. 165
INDICATORE DI DIREZIONE SINISTRO ................... 166
INDICATORE DI DIREZIONE DESTRO....................... 166
AVARIA SENSORE CREPUSCOLARE.......................... 166
AVARIA SENSORE PIOGGIA.................................... 166
AVARIA SENSORI PARCHEGGIO ............................. 166
RISERVA COMBUSTIBILE – LIMITATA AUTONOMIA... 167
CRUISE CONTROL .............................................. 167
TRAPPOLA PARTICOLATO INTASATA ....................... 167
AVARIA SISTEMA ANTIPIZZICAMENTO CRISTALLI ...... 167
INSUFFICIENTE LIVELLO LIQUIDO LAVACRISTALLO ... 168
VELOCITÀ LIMITE SUPERATA ................................. 168
