PLANCHE DE BORD
VERSIONS CONDUITE A GAUCHE
La présence et la position des commandes, des instruments et des avertisseurs peuvent varier suivant les versions.

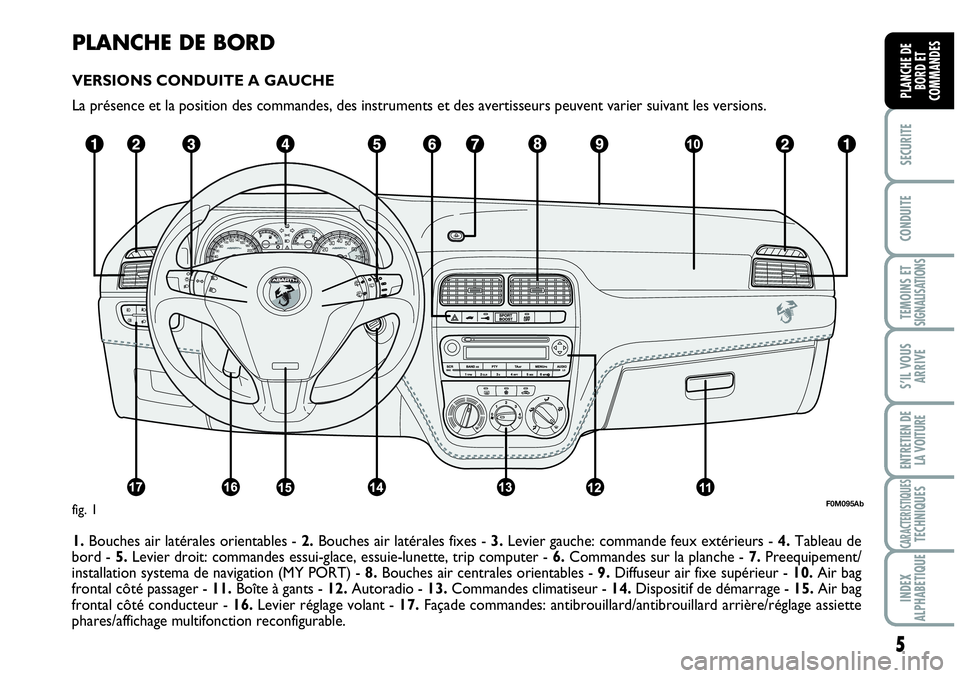

1.Bouches air latérales orientables - 2.Bouches air latérales fixes - 3.Levier gauche: commande feux extérieurs - 4.Tableau de
bord - 5.Levier droit: commandes essui-glace, essuie-lunette, trip computer - 6.Commandes sur la planche - 7.Preequipement/
installation systema de navigation (MY PORT) - 8.Bouches air centrales orientables - 9.Diffuseur air fixe supérieur - 10.Air bag
frontal côté passager - 11.Boîte à gants - 12.Autoradio - 13.Commandes climatiseur - 14.Dispositif de démarrage - 15.Air bag
frontal côté conducteur - 16.Levier réglage volant - 17.Façade commandes: antibrouillard/antibrouillard arrière/réglage assiette
phares/affichage multifonction reconfigurable.
