80
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Signalisations d’anomalies
Une anomalie éventuelle du système est
signalée par l’allumage du témoin *sur le
tableau de bord avec affichage digital et du
témoin
ásur le tableau de bord avec af-
fichage multifonction (si prévu) (voir cha-
pitre “Témoins et signalisations”).
ATTENTION Le système Hill Holder
n’est pas un frein de stationnement; par
conséquent, il ne faut pas abandonner la
voiture sans avoir serré le frein à main,
coupé le moteur et engagé la première vi-
tesse.
Pour le fonctionnement cor-
rect des systèmes ESP et ASR
les pneus doivent être de la même
marque et du même type sur toutes
les roues, en conditions parfaites et
surtout du même type, de la marque
et des dimensions prescrites.
ATTENTIONEn phase de démarrage, la centrale du sys-
tème ESP maintient la pression de freina-
ge sur les roues jusqu’à atteindre le couple
moteur nécessaire au démarrage ou quand
même pendant 2 secondes maximum, en
permettant ainsi de déplacer aisément le
pied droit de la pédale de frein sur l’ac-
célérateur.
Après 2 secondes, sans que le démarrage
ait eu lieu, le système se désactive auto-
matiquement en diminuant graduellement
la pression de freinage.
Pendant cette phase, on peut entendre un
bruit typique de décrochage mécanique
des freins, indiquant le mouvement immi-
nent de la voiture.

81
SECURITE
CONDUITE
TEMOINS ET SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Pour le fonctionnement cor-
rect des systèmes ESP et ASR
les pneus doivent être de la même
marque et du même type sur toutes
les roues, en conditions parfaites et
surtout du même type, de la marque
et des dimensions prescrites.
ATTENTIONSYSTEME ASR (Antislip Regulator)
C’est un système de contrôle de la trac-
tion de la voiture qui intervient automa-
tiquement en cas de patinage d’une ou des
deux roues motrices.
En fonction des conditions de patinage,
sont activés deux systèmes différents de
contrôle:
❒si le patinage concerne les deux roues
motrices, l’ASR intervient en réduisant
la puissance transmise par le moteur;
❒si le patinage concerne une seule des
roues motrices, l’ASR intervient en frei-
nant automatiquement la roue qui pa-
tine. L’action du système ASR s’avère particu-
lièrement utile dans les conditions sui-
vantes:
❒patinage lors d’un virage de la roue in-
térieure, par effet des variations dyna-
miques de la charge ou de l’accélération
excessive;
❒ excessive puissance transmise aux
roues, par rapport aussi aux conditions
de la chaussé;
❒ accélération sur des chaussées glis-
santes, enneigées ou verglacées;
❒perte d’adhérence sur la chaussée
mouillée (aquaplaning).

83
SECURITE
CONDUITE
TEMOINS ET SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Les performances du systè-
me ne doivent pas pousser le
conducteur à prendre des risques in-
utiles et non justifiés. La conduite doit
toujours être appropriée aux condi-
tions de la chaussée, à la visibilité et
à la circulation. La responsabilité
pour la sécurité routière revient tou-
jours et, en tout cas, au conducteur.
ATTENTION
Pour le fonctionnement correct du sys-
tème ASR les pneus doivent être de la mê-
me marque et du même type sur toutes
les roues, en conditions parfaites et sur-
tout du même type, de la marque et des
dimensions prescrites.
SIGNALISATIONS
D’ANOMALIES
En cas d’anomalie éventuelle, le système
ASR se désactive automatiquement et sur
le tableau de bord s’allume le témoin fixe
áen même temps que la visualisation d’un
message sur l’affichage multifonction, si
prévu, (voir chapitre “Témoins et signali-
sations”). Dans ce cas, s’adresser, dès que
possible, au Réseau Après-vente Abarth.
SYSTEME EOBD
Le système EOBD (European On Board
Diagnosis) effectue une diagnose continue
des composants de la voiture en corrélation
aux émissions présentes sur la voiture.
Il signale aussi, par l’intermédiaire de l’al-
lumage du témoin
Usur le tableau de
bord, en même temps que le message vi-
sualisé par l’affichage multifonction, si pré-
vu, (voir chapitre “Témoins et signalisa-
tions”), la condition de détérioration des
composantes mêmes.
L’objectif du système est de:
❒tenir sous contrôle l’efficacité du sys-
tème;
❒signaler l’augmentation des émissions
due à un mauvais fonctionnement de
la voiture;
❒signaler la nécessité de remplacer les
composants détériorés.
Le système dispose aussi d’un connecteur,
interface ayant des instruments appro-
priés, permettant la lecture des codes
d’erreur mémorisés par la centrale, avec
une série de paramètres spécifiques de la
diagnose et du fonctionnement du mo-
teur. Ce contrôle peut être effectué aus-
si par les agents responsables du contrô-
le de la circulation.ATTENTION Après avoir éliminé l’in-
convénient, pour le contrôle complet du
système le Réseau Après-vente Abarth
doit effectuer le test au banc d’essai et, le
cas échéant, des essais sur la route qui
peuvent demander également un grand
nombre de kilomètres.
Si, en tournant la clé de
contact sur MAR, le témoin
Une s’allume pas ou bien si, pen-
dant la marche, il s’allume à lu-
mière fixe ou clignotante (en même
temps que le message visualisé par l’af-
fichage multifonction, si prévu), s’adres-
ser au plus tôt au Réseau Après-vente
Abarth. Le fonctionnement du témoin
Upeut être contrôlé par l’intermédiai-
re d’appareils appropriés par les agents
de contrôle de la circulation. Suivre scru-
puleusement les normes en vigueur du
pays dans lequel on se trouve.

118
TEMOINS ET SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
Schéma de montage fig. 3
La structure du crochet d’attelage doit
être fixée aux points indiqués par
Øpour
un total de 6 vis M10.
Les plaques à l’intérieur du châssis doivent
avoir une épaisseur minimum de 6 mm.
ATTENTION Il est obligatoire de fixer à
la même hauteur de la boule du crochet
une plaquette (bien visible) aux dimensions
et d’un matériel approprié portant l’ins-
cription suivante:
CHARGE MAXI SUR LA BOULE 60 kg
Après le montage, les trous
de passage des vis de fixa-
tion doivent être scellés, afin d’em-
pêcher des infiltrations éventuelles
des gaz d’échappement.
ATTENTION
fig. 3F0M092Ab
Trou
existant
Vis
existante
Vis existante
Trou
existantTrou
existant
Trou existant
Boule à norme
A charge

181
TEMOINS ET SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
DONNEES POUR L’IDENTIFICATION ........................ 182
CODES MOTEURS - VERSIONS CARROSSERIE ........ 184
MOTEUR ............................................................................... 184
ALIMENTATION ................................................................. 185
TRANSMISSION .................................................................. 185
FREINS .................................................................................... 186
SUSPENSIONS ...................................................................... 186
DIRECTION .......................................................................... 186
ROUES .................................................................................... 187
DIMENSIONS ....................................................................... 190
PERFORMANCES ................................................................ 191
POIDS ..................................................................................... 191
CONTENANCES ................................................................. 192
FLUIDES ET LUBRIFIANTS ............................................... 193
CONSOMMATION EN CARBURANT ......................... 195
EMISSIONS DE CO
2........................................................... 196
C C
A A
R R
A A
C C
T T
E E
R R
I I
S S
T T
I I
Q Q
U U
E E
S S

T T
E E
C C
H H
N N
I I
Q Q
U U
E E
S S

190
TEMOINS ET SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

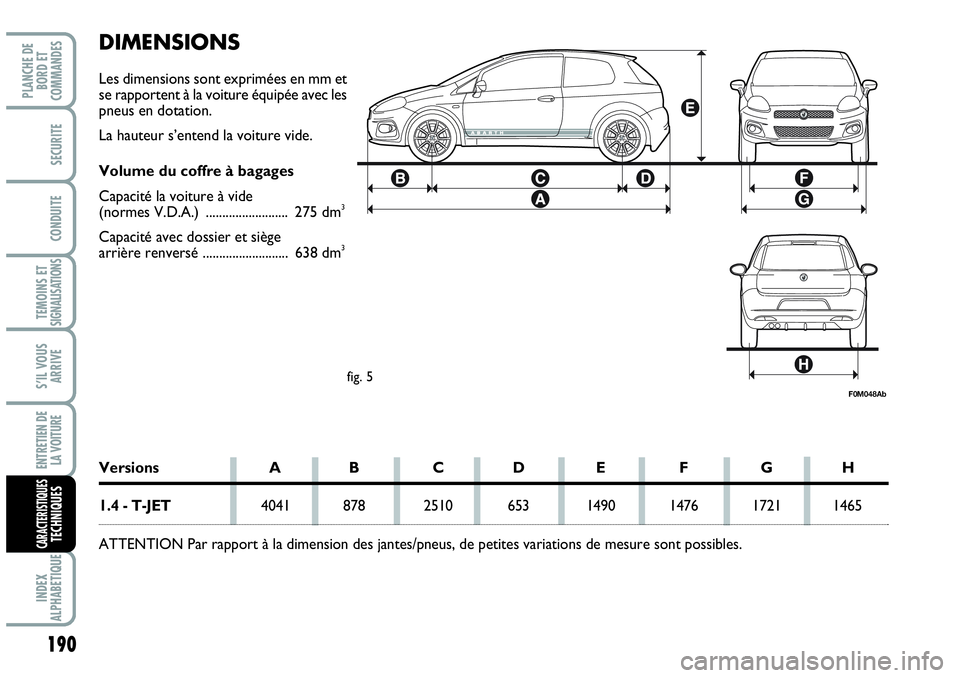

DIMENSIONS
Les dimensions sont exprimées en mm et
se rapportent à la voiture équipée avec les
pneus en dotation.
La hauteur s’entend la voiture vide.
Volume du coffre à bagages
Capacité la voiture à vide
(normes V.D.A.) ......................... 275 dm
3
Capacité avec dossier et siège
arrière renversé .......................... 638 dm3
F0M048Abfig. 5
Versions A B C D E F G H
1.4 - T-JET4041 878 2510 653 1490 1476 1721 1465
ATTENTION Par rapport à la dimension des jantes/pneus, de petites variations de mesure sont possibles.

198
TEMOINS ET SIGNALISATIONS
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
Eclaireur de plaque ........................... 145
Embrayage ............................................ 185
Emetteurs radio et téléphones
portables ............................................ 89
Emissions de CO
2.............................. 196
Entretien de la voiture
– controles periodiques .................. 165
– entretien programmé .................. 162
– plan d’entretien programmé ...... 163
– utilisation lourde de la voiture ... 165
Equipements intérieurs ..................... 58
ESP (système) ..................................... 78
Essuie-glace
– balais ................................................ 174
– commande....................................... 49
– gicleurs............................................. 175
Essuie-lunette
– balais................................................. 174
– commande ..................................... 49
– gicleurs............................................. 175
Feu antibrouillard
– bouton de commande.................. 55
– remplacement d’une ampoule ... 143Feu de flaque/éclaireur porte
– remplacement ampoule................ 55
Feux antibrouillard arrière
– bouton de commande ................. 56
– remplacement d’une ampoule ... 144
Feux de plaque .................................... 145
Feux de position
– commande....................................... 47
– remplacement d’une ampoule
arrière ............................................ 143
– remplacement d’une ampoule
avant ............................................... 141
Feux de route
– appel de phares ............................. 47
– commande ..................................... 47
– remplacement d’une ampoule ... 149
Feux extérieurs ................................... 47
Feux troisième stop ........................... 145
Fiat CODE (Le système) ................... 7
Filtre à air ............................................. 170
Filtre antipollen ................................... 170
Fix & Go automatic ............................ 135
Frein à main ......................................... 112
Freins
– caractéristiques ............................. 186 Compartiment moteur
– lavage .............................................. 178
Compartiments porte-verres .......... 60
Compte-tours ..................................... 14
Consommations
– carburant ........................................ 195
– huile moteur .................................. 167
Cruise Control
(régulateur de vitesse constante) .. 52
Démarrage du moteur
– comment réchauffer le moteur
dès qu’il a démarré ...................... 111
– démarrage de secours ................ 134
– démarrage par batterie
d’appoint ........................................ 134
– démarrage par manouvres
à inertie .......................................... 134
– dispositif de démarrage .............. 13
– extinction du moteur .................. 111
Diffuseurs air habitacle ...................... 34
Dimensions .......................................... 190
Dispositif de démarrage .................... 12
Dispositif de sécurité enfants ........... 97
Données pour l’identification .......... 182
