2007.5 Peugeot 307 CC acqua

!
!
!
i
PRIME NOZIONI
Tetto a scomparsa Condizioni preliminari

 Portare la chiave di contatto in
posizione M .

 Verii care assolutamente che:
- il veicolo non sia in "modo economia
di energia" (vedi relativo capitolo)
- la tensione della batteria sia sufi ciente (accensione della spia
del pulsante di comando del tetto)
- il fusibile del tetto sia in buono stato (vedi relativo capitolo)
- gli alzacristalli siano inizializzati (vedi relativo capitolo)
- la temperatura esterna sia superiore a -20 °C.
Si consiglia di azionare il tetto
quando il motore è acceso.
Ciò può essere eventualmente
effettuato ad una velocità infe-
riore ai 10 Km orari.
Dopo il lavaggio del veicolo o la
pioggia, si consiglia di aspetta-
re che il tetto sia asciutto prima
di aprirlo.
Se si aziona il tetto quando il
motore è spento, se il "modo
economia di energia" si attiva
(messaggio sul display), il mo-
vimento del tetto s'interrompe.
Avviare il motore per uscire dal
"modo economia di energia" e
terminare il movimento.
Si sconsiglia fortemente di ma-
novrare il tetto in caso di vento
violento.
In caso di lavaggio del veicolo:
- non dimenticare di bloccare
le aperture, per evitare che i
vetri si socchiudano
- evitare di spruzzare acqua sulla parte superiore dei vetri
- mantenere l'estremità del getto ad alta pressione a
meno di 1 metro dai vetri e
dalle guarnizioni delle porte.
Il funzionamento del tetto è po-
sto sotto la responsabilità del
conducente.
Durante le manovre di apertura
e di chiusura del tetto, fare in
modo che nessuno si trovi ac-
canto agli elementi mobili, per
evitare rischi di ferite.
Precauzioni da prendere prima di
manovrare il tetto

 Immobilizzare il veicolo su un
terreno piano

 Verii care che non vi siano oggetti
che intralciano il movimenti del tetto
- non posare niente sul ripiano
posteriore 1 , sul tendalino del
bagagliaio 2 o sopra e accanto
alle protezioni articolate 3
- se nel bagagliaio vi sono dei ba- gagli, questi non devono solleva-
re il tendalino del bagagliaio
- tutti gli oggetti contenuti nel ba- gagliaio, come le giacche e gli
ombrelli, devono essere man-
tenuti dalla rete per bagagli 4 .

 Accertarsi che il tendalino del
bagagliaio 2 sia correttamente
agganciato.

 Chiudere correttamente il ba-
gagliaio.

i
40

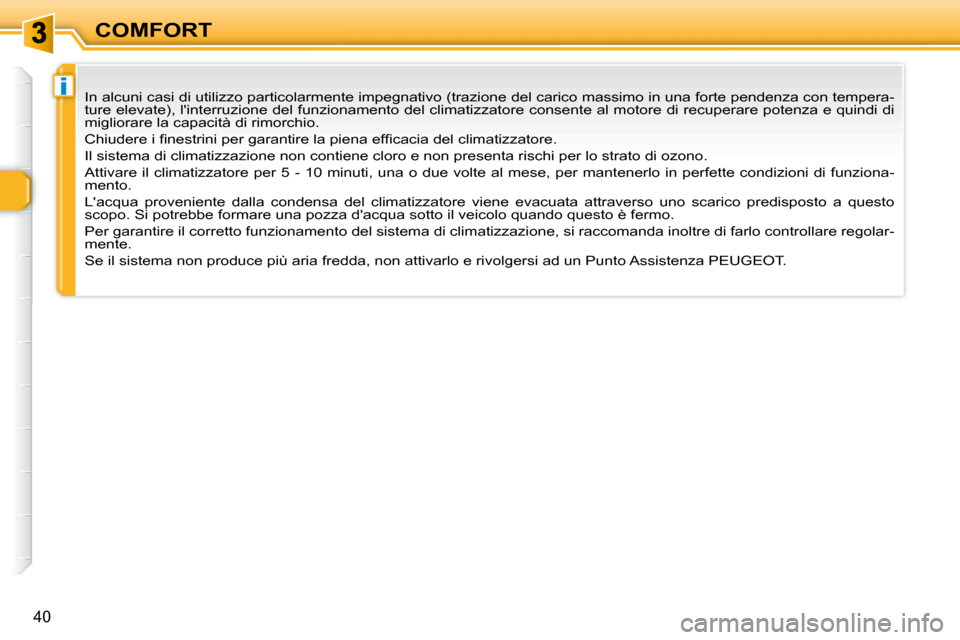

COMFORT
In alcuni casi di utilizzo particolarmente impegnativo (trazione del carico massimo in una forte pendenza con tempera-
ture elevate), l'interruzione del funzionamento del climatizzat ore consente al motore di recuperare potenza e quindi di
migliorare la capacità di rimorchio.
Chiudere i i nestrini per garantire la piena efi cacia del climatizzatore.
Il sistema di climatizzazione non contiene cloro e non presenta rischi per lo strato di ozono.
Attivare il climatizzatore per 5 - 10 minuti, una o due volte al mese, per mantenerlo in perfette condizioni di funziona-
mento.
L'acqua proveniente dalla condensa del climatizzatore viene e vacuata attraverso uno scarico predisposto a questo
scopo. Si potrebbe formare una pozza d'acqua sotto il veicolo qu ando questo è fermo.
Per garantire il corretto funzionamento del sistema di climatizzazi one, si raccomanda inoltre di farlo controllare regolar-
mente.
Se il sistema non produce più aria fredda, non attivarlo e ri volgersi ad un Punto Assistenza PEUGEOT.

!
!
57

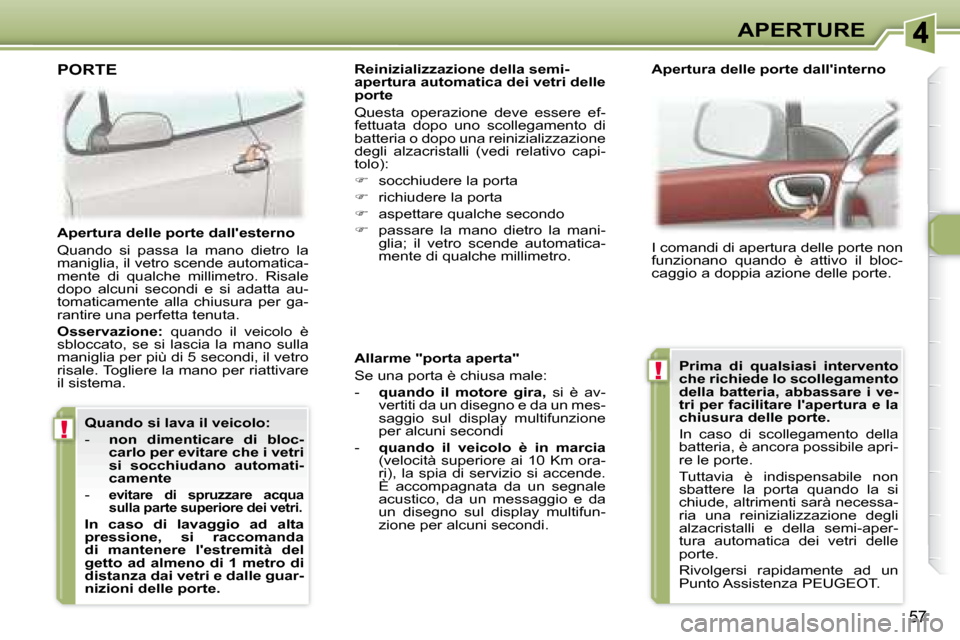

APERTURE
Allarme "porta aperta"
Se una porta è chiusa male:
- quando il motore gira, si è av-
vertiti da un disegno e da un mes-
saggio sul display multifunzione
per alcuni secondi
- quando il veicolo è in marcia
(velocità superiore ai 10 Km ora-
ri), la spia di servizio si accende.
È accompagnata da un segnale
acustico, da un messaggio e da
un disegno sul display multifun-
zione per alcuni secondi. I comandi di apertura delle porte non
funzionano quando è attivo il bloc-
caggio a doppia azione delle porte.
Apertura delle porte dall'esterno
Quando si passa la mano dietro la
maniglia, il vetro scende automatica-
mente di qualche millimetro. Risale
dopo alcuni secondi e si adatta au-
tomaticamente alla chiusura per ga-
rantire una perfetta tenuta.

Osservazione: quando il veicolo è
sbloccato, se si lascia la mano sulla
maniglia per più di 5 secondi, il vetro
risale. Togliere la mano per riattivare
il sistema. Reinizializzazione della semi-
apertura automatica dei vetri delle
porte
Questa operazione deve essere ef-
fettuata dopo uno scollegamento di
batteria o dopo una reinizializzazione
degli alzacristalli (vedi relativo capi-
tolo):

 socchiudere la porta

 richiudere la porta

 aspettare qualche secondo

 passare la mano dietro la mani-
glia; il vetro scende automatica-
mente di qualche millimetro.
PORTE Apertura delle porte dall'interno

Prima di qualsiasi intervento
che richiede lo scollegamento
della batteria, abbassare i ve-
tri per facilitare l'apertura e la
chiusura delle porte.
In caso di scollegamento della
batteria, è ancora possibile apri-
re le porte.
Tuttavia è indispensabile non
sbattere la porta quando la si
chiude, altrimenti sarà necessa-
ria una reinizializzazione degli
alzacristalli e della semi-aper-
tura automatica dei vetri delle
porte.
Rivolgersi rapidamente ad un
Punto Assistenza PEUGEOT.

Quando si lava il veicolo:
- non dimenticare di bloc-
carlo per evitare che i vetri
si socchiudano automati-
camente
-
evitare di spruzzare acqua
sulla parte superiore dei vetri.

In caso di lavaggio ad alta
pressione, si raccomanda
di mantenere l'estremità del
getto ad almeno di 1 metro di
distanza dai vetri e dalle guar-
nizioni delle porte.

!
!
75

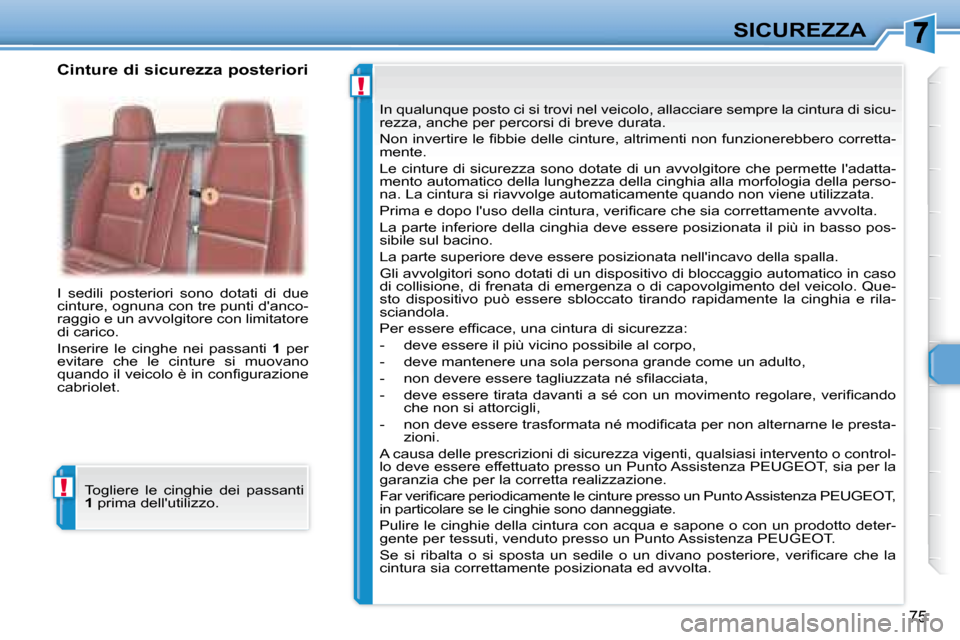

SICUREZZA
I sedili posteriori sono dotati di due
cinture, ognuna con tre punti d'anco-
raggio e un avvolgitore con limitatore
di carico.
Inserire le cinghe nei passanti 1 per
evitare che le cinture si muovano
quando il veicolo è in coni gurazione
cabriolet.
Cinture di sicurezza posteriori
In qualunque posto ci si trovi nel veicolo, allacciare sempre la cintura di sicu-
rezza, anche per percorsi di breve durata.
Non invertire le i bbie delle cinture, altrimenti non fun zionerebbero corretta-
mente.
Le cinture di sicurezza sono dotate di un avvolgitore che permet te l'adatta-
mento automatico della lunghezza della cinghia alla morfolo gia della perso-
na. La cintura si riavvolge automaticamente quando non viene utilizzata.
Prima e dopo l'uso della cintura, verii care che sia correttamente avvolta.
La parte inferiore della cinghia deve essere posizionata il più in basso pos-
sibile sul bacino.
La parte superiore deve essere posizionata nell'incavo della sp alla.
Gli avvolgitori sono dotati di un dispositivo di bloccaggio automatico in caso
di collisione, di frenata di emergenza o di capovolgimento d el veicolo. Que-
sto dispositivo può essere sbloccato tirando rapidamente la cingh ia e rila-
sciandola.
Per essere efi cace, una cintura di sicurezza:
- deve essere il più vicino possibile al corpo,
- deve mantenere una sola persona grande come un adulto,
- non devere essere tagliuzzata né si lacciata,
- deve essere tirata davanti a sé con un movimento regolare, ve rii cando
che non si attorcigli,
- non deve essere trasformata né modii cata per non alternarne le presta-
zioni.
A causa delle prescrizioni di sicurezza vigenti, qualsiasi interven to o control-
lo deve essere effettuato presso un Punto Assistenza PEUGEOT, sia pe r la
garanzia che per la corretta realizzazione.
Far verii care periodicamente le cinture presso un Punto Assistenza PEUGEOT,
in particolare se le cinghie sono danneggiate.
Pulire le cinghie della cintura con acqua e sapone o con un prodotto deter-
gente per tessuti, venduto presso un Punto Assistenza PEUGEOT.
Se si ribalta o si sposta un sedile o un divano posteriore, ve rii care che la
cintura sia correttamente posizionata ed avvolta.
Togliere le cinghie dei passanti

1 prima dell'utilizzo.

10
i
101

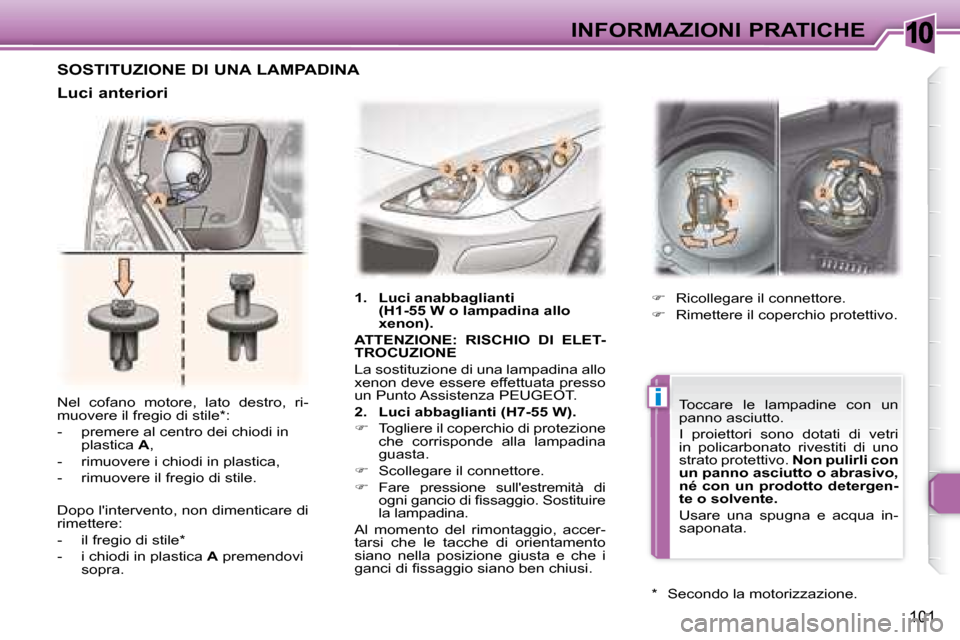

INFORMAZIONI PRATICHE
Nel cofano motore, lato destro, ri-
muovere il fregio di stile * :
- premere al centro dei chiodi in plastica A ,
- rimuovere i chiodi in plastica,
- rimuovere il fregio di stile.
Dopo l'intervento, non dimenticare di
rimettere:
- il fregio di stile *
- i chiodi in plastica A premendovi
sopra. 1. Luci anabbaglianti
(H1-55 W o lampadina allo
xenon).

ATTENZIONE: RISCHIO DI ELET-
TROCUZIONE
La sostituzione di una lampadina allo
xenon deve essere effettuata presso
un Punto Assistenza PEUGEOT.
2. Luci abbaglianti (H7-55 W).

 Togliere il coperchio di protezione
che corrisponde alla lampadina
guasta.

 Scollegare il connettore.

 Fare pressione sull'estremità di
ogni gancio di i ssaggio. Sostituire
la lampadina.
Al momento del rimontaggio, accer-
tarsi che le tacche di orientamento
siano nella posizione giusta e che i
ganci di i ssaggio siano ben chiusi.
 Ricollegare il connettore.

 Rimettere il coperchio protettivo.
SOSTITUZIONE DI UNA LAMPADINA
Luci anteriori
Toccare le lampadine con un
panno asciutto.
I proiettori sono dotati di vetri
in policarbonato rivestiti di uno
strato protettivo. Non pulirli con
un panno asciutto o abrasivo,
né con un prodotto detergen-
te o solvente.
Usare una spugna e acqua in-
saponata.
* Secondo la motorizzazione.

10
106
INFORMAZIONI PRATICHE

Fusible N° Amperaggio
Funzioni

F1 - Libero.

F2 30 A Bloccaggio e bloccaggio a doppia azione.

F3 5 A Centralina airbag e pretensionatori pirotecnici.

F4 10 A Contattori pedali del freno e della frizione, cont
attore livello acqua motore, sensore angolo volante ,
presa diagnosi, sensore ESP, pompa i ltro antiparti colato, retrovisore elettrocromatico.

F5 30 A Alimentazione alzacristalli anteriori e retrovisori sbrinanti.

F6 30 A Alimentazione alzacristalli posteriori, motore protezioni artico late.

F7 5 A Plafoniera anteriore e posteriore, luci leggicarte, luce van o portaoggetti.

F8 20 A Alimentazione display multifunzione, autoradio, radiotelefo
no, sirena allarme, centralina al-
larme, scatola servitù rimorchio, alimentazione dei comandi al vola nte.

F9 30 A Presa 12 V anteriore, presa 12 V posteriore.

F10 15 A Calcolatore cambio automatico, contattore stop, calcolatore ri levazione del sottogoni aggio.

F11 15 A Presa diagnostica, calcolatore i ltro antiparticolato, contatt ore antifurto bassa corrente.

F12 15 A Aiuto al parcheggio posteriore, amplii catore Hi-Fi.

F13 5 A Alimentazione scatola servitù motore, sensore di pioggia e di luminosità.

F14 15 A Scatola servitù rimorchio, quadro strumenti, climatizzazione automati
ca, centralina airbag,
pretensionatori pirotecnici e roll-bar, kit vivavoce.

F15 30 A Alimentazione bloccaggio e bloccaggio a doppia azione.

F16 - Shunt PARCO.

F17 40 A Lunotto posteriore termico.

10
108
INFORMAZIONI PRATICHE

Fusible N° Amperaggio
Funzioni

F8 25 A Comando di avviamento.

F9 10 A Scatola riscaldamento addizionale (Diesel), contattore livell o acqua motore.

F10 30 A Attuatori controllo motore (bobina di accensione, elettrovalvol
e, sonde ad ossigeno, calcola-
tori, iniettori, riscaldatori), elettrovalvola spurgo Canister (be nzina 1,6 litri).

F11 40 A Ventilatore climatizzazione.

F12 30 A Bassa/alta velocità tergiscristallo anteriore.

F13 40 A Alimentazione scatola servitù intelligente (+ dopo contatto ).

F14 30 A Pompa dell'aria (benzina 2 litri).

F15 10 A Luce abbagliante destra.

F16 10 A Luce abbagliante sinistra.

F17 15 A Luce anabbagliante sinistra.

F18 15 A Luce anabbagliante destra.
