Page 135 of 204

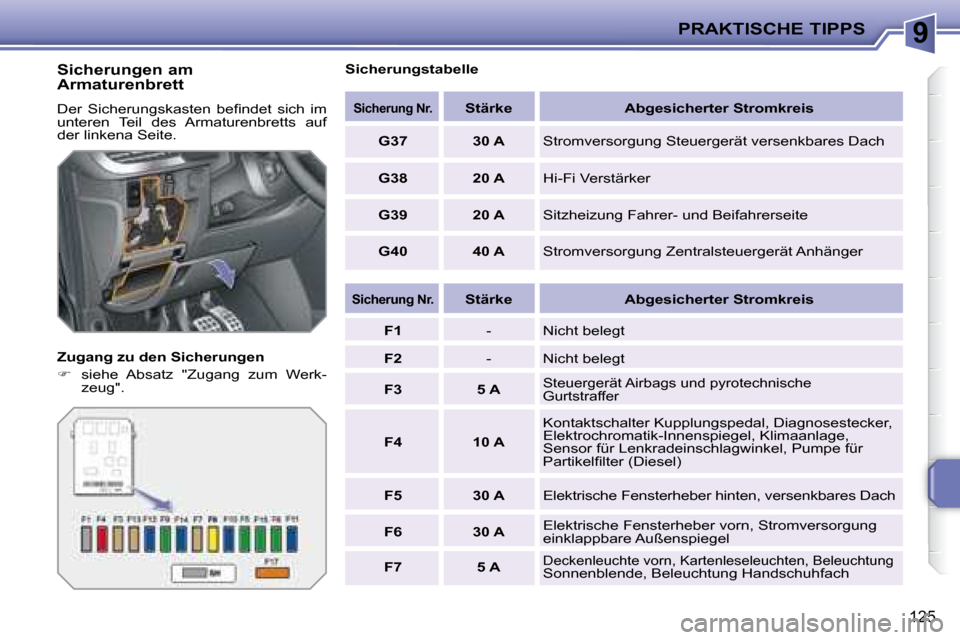

9PRAKTISCHE TIPPS
125
Sicherungen am
Armaturenbrett
D e r S i c h e r u n g s k a s t e n b e i n d e t s i c h i m
unteren Teil des Armaturenbretts auf
der linkena Seite.
Zugang zu den Sicherungen
siehe Absatz "Zugang zum Werk-
zeug". Sicherungstabelle
Sicherung Nr.
Stärke Abgesicherter Stromkreis
G37 30 A Stromversorgung Steuergerät versenkbares Dach
G38 20 A Hi-Fi Verstärker
G39 20 A Sitzheizung Fahrer- und Beifahrerseite
G40 40 A Stromversorgung Zentralsteuergerät Anhänger
Sicherung Nr.
Stärke Abgesicherter Stromkreis
F1 - Nicht belegt
F2 - Nicht belegt
F3 5 A
Steuergerät Airbags und pyrotechnische
Gurtstraffer
F4 10 A Kontaktschalter Kupplungspedal, Diagnosestecker,
Elektrochromatik-Innenspiegel, Klimaanlage,
Sensor für Lenkradeinschlagwinkel, Pumpe für
P a r t i k e l i l t e r ( D i e s e l )
F5 30 A Elektrische Fensterheber hinten, versenkbares Da ch
F6 30 A Elektrische Fensterheber vorn, Stromversorgung
einklappbare Außenspiegel
F7 5 A
Deckenleuchte vorn, Kartenleseleuchten, Beleuchtung
Sonnenblende, Beleuchtung Handschuhfach
Page 136 of 204

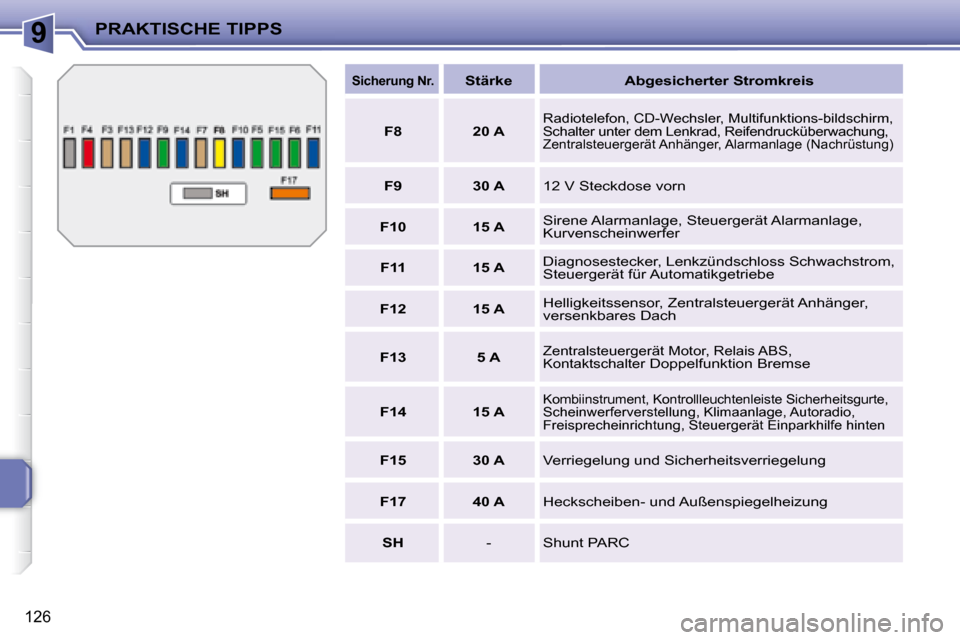

9PRAKTISCHE TIPPS
126
Sicherung Nr.
Stärke Abgesicherter Stromkreis
F8 20 A
Radiotelefon, CD-Wechsler, Multifunktions-bildschirm,
Schalter unter dem Lenkrad, Reifendrucküberwachung,
Zentralsteuergerät Anhänger, Alarmanlage (Nachrüstung)
F9 30 A 12 V Steckdose vorn
F10 15 A Sirene Alarmanlage, Steuergerät Alarmanlage,
Kurvenscheinwerfer
F11 15 A Diagnosestecker, Lenkzündschloss Schwachstrom,
Steuergerät für Automatikgetriebe
F12 15 A Helligkeitssensor, Zentralsteuergerät Anhänger,
versenkbares Dach
F13 5 A
Zentralsteuergerät Motor, Relais ABS,
Kontaktschalter Doppelfunktion Bremse
F14 15 A
Kombiinstrument, Kontrollleuchtenleiste Sicherheits gurte,
Scheinwerferverstellung, Klimaanlage, Autoradio,
Freisprecheinrichtung, Steuergerät Einparkhilfe hinten
F15 30 A Verriegelung und Sicherheitsverriegelung
F17 40 A Heckscheiben- und Außenspiegelheizung
SH - Shunt PARC
Page 137 of 204

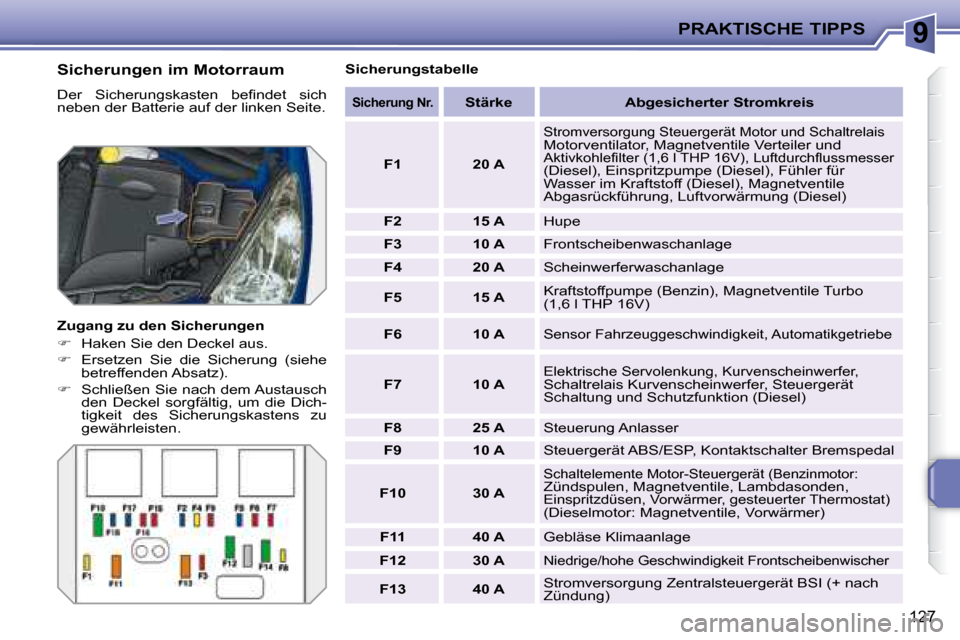

9PRAKTISCHE TIPPS
127
Sicherungen im Motorraum
D e r S i c h e r u n g s k a s t e n b e i n d e t s i c h
neben der Batterie auf der linken Seite.
Sicherung Nr.
Stärke Abgesicherter Stromkreis
F1 20 A
Stromversorgung Steuergerät Motor und Schaltrelais
Motorventilator, Magnetventile Verteiler und
A k t i v k o h l e i l t e r ( 1 , 6 l T H P 1 6 V ) , L u f t d u r c h l u s s m e s s e r
(Diesel), Einspritzpumpe (Diesel), Fühler für
Wasser im Kraftstoff (Diesel), Magnetventile
Abgasrückführung, Luftvorwärmung (Diesel)
F2 15 A Hupe
F3 10 A Frontscheibenwaschanlage
F4 20 A Scheinwerferwaschanlage
F5 15 A Kraftstoffpumpe (Benzin), Magnetventile Turbo
(1,6 l THP 16V)
F6 10 A
Sensor Fahrzeuggeschwindigkeit, Automatikgetriebe
F7 10 A Elektrische Servolenkung, Kurvenscheinwerfer,
Schaltrelais Kurvenscheinwerfer, Steuergerät
Schaltung und Schutzfunktion (Diesel)
F8 25 A Steuerung Anlasser
F9 10 A Steuergerät ABS/ESP, Kontaktschalter Bremspedal
F10 30 A
Schaltelemente Motor-Steuergerät (Benzinmotor:
Zündspulen, Magnetventile, Lambdasonden,
Einspritzdüsen, Vorwärmer, gesteuerter Thermostat)
(Dieselmotor: Magnetventile, Vorwärmer)
F11 40 A Gebläse Klimaanlage
F12 30 A
Niedrige/hohe Geschwindigkeit Frontscheibenwischer
F13 40 A Stromversorgung Zentralsteuergerät BSI (+ nach
Zündung)
Zugang zu den Sicherungen
Haken Sie den Deckel aus.
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).
Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die Dich-
tigkeit des Sicherungskastens zu
gewährleisten. Sicherungstabelle
