2007.5 PEUGEOT 206 Manual de utilização (in Portuguese)

O controlo de marcha18 -
1. Luz avisadora de cinto de
segurança desapertado*
2. Luz avisadora de neutralização
do airbag passageiro*
3. Luz avisadora de airbags
4. Luz avisadora de faróis de
nevoeiro dianteiros
5. Luz avisadora do sistema
antibloqueio de rodas (ABS)
6. Luz avisadora de luz de
nevoeiro traseira
7. Indicador de pisca-pisca
esquerdo
8. Conta-quilómetros totalizador,
indicador de revisão, do nível
de óleo motor e do limitador/
regulador de velocidade 9.
Indicador de pisca-pisca direito
10. Luz avisadora do sistema
antipoluição
11. Luz avisadora de máximos
12. Luz avisadora de travão
de mão, do nível de líquido
de travões e de mau
funcionamento do REF
13. Luz avisadora de médios
14. Luz avisadora de carga da
bateria
15. Luz avisadora de pressão e de
temperatura do óleo do motor
16. Programas de funcionamento
17. Indicador de relação da caixa
de velocidades
18. Botão do conta-quilómetros
totalizador 19.
Luz avisadora de alerta
centralizado (STOP)
20. Velocímetro
21. Indicador de temperatura do
líquido de arrefecimento
22. Conta-rotações
23. Botão do reóstato de
iluminação.
24. Indicador de nível de
combustível
25. Luz avisadora de reserva de
combustível
26. Luz avisadora do controlo
dinâmico de estabilidade
(ESP/ASR)
27. Luz avisadora do limitador/
regulador de velocidade

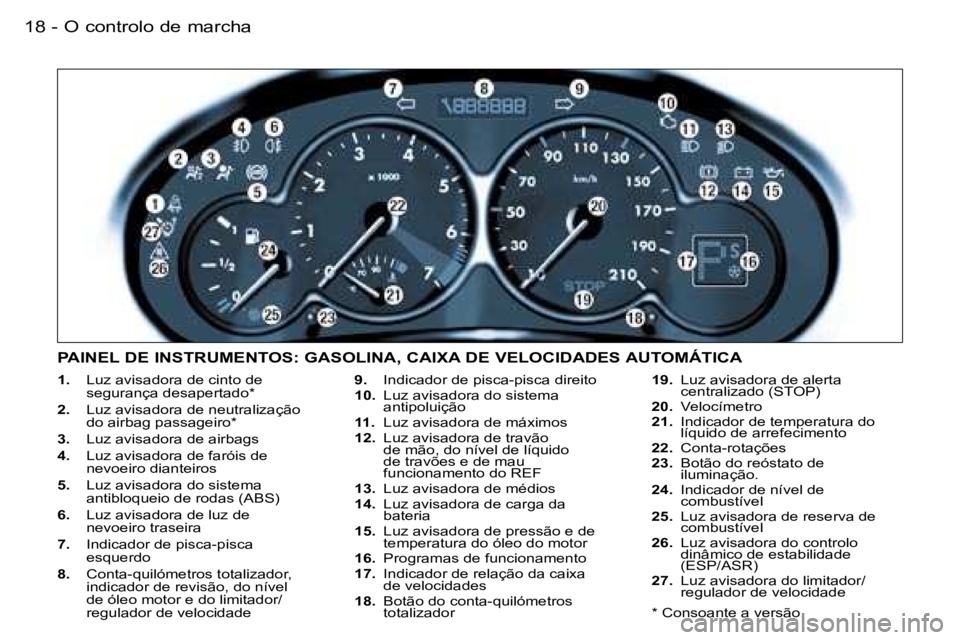

PAINEL DE INSTRUMENTOS: GASOLINA, CAIXA DE VELOCIDADES AUTOMÁTICA
* Consoante a versão.

19O controlo de marcha-
AS LUZES AVISADORAS
Uma luz de alerta permanentemente acesa ou piscando com o motor em marcha, indica um defeito de funcionamento
do órgão correspondente.
O acender de certas luzes avisadoras pode ser acomp anhado por um sinal sonoro e por uma mensagem no ec rã
multifunções. Não descure este aviso e consulte o m ais rapidamente possível um Representante Autorizad o PEUGEOT.
Se o avisador de alerta centralizado, STOP, se acender c om o veículo em circulação, a paragem é imperativa. Parar
o veículo nas melhores condições de segurança.
Luz avisadora de alerta
centralizado (STOP)
Funciona simultaneamente
com a luz avisadora:
- pressão e temperatura do óleo do motor,
- travão de mão,
- nível mínimo do líquido dos tra- vões,
- defeito no repartidor electrónico de travagem
Acoplado com o indicador de tempe-
ratura do líquido de arrefecimento.
A paragem é obrigatória se piscar
com o motor em funcionamento.
Consultar um Representante Autori-
zado PEUGEOT.
Luz avisadora de
pressão e de temperatura
do óleo do motor
Funciona simultaneamente com a luz avi-
sadora de alerta centralizado (STOP).
A paragem é obrigatória.
Indica:
- uma pressão de óleo insuficiente ou
- uma falta de óleo no sistema de lu- brificação. Completar o nível,
- uma temperatura de óleo muito ele- vada. O acender da luz avisadora é
acompanhado por um sinal sonoro.
Para baixar a temperatura do óleo,
reduzir a velocidade.
Consultar um Representante Autori-
zado PEUGEOT.
Luz avisadora
de travão de
estacionamento, de
nível mínimo do líquido
de travões e de defeito no
Repartidor Electrónico de
Travagem (REF)
Em conjunto com a luz avisadora de
alerta centralizada (STOP).
Indica:
- que o travão de estacionamento está apertado ou mal desapertado
- uma diminuição excessiva do líqui- do de travões (se a luz avisadora
permanecer acesa mesmo com o
travão desapertado),
- um defeito no Repartidor Electrónico de Travagem, se aceso simultanea-
mente com a luz avisadora de ABS.
A paragem é obrigatória.
Consultar um Representante Autori-
zado PEUGEOT.

O controlo de marcha20 -
Luz avisadora de carga
da bateria
Indica:
- um funcionamento defeituoso no circuito de carga,
- terminais da bateria ou do motor de arranque desapertados,
- correia do alternador rebentada ou frouxa,
- alternador defeituoso.
Consultar um Representante Autori-
zado PEUGEOT.
Luz avisadora do
sistema anti-poluição
(consoante a versão)
Acende sempre que se liga a ignição
durante alguns segundos.
O acendimento com o motor a fun-
cionar assinala um mau funciona-
mento do sistema de injecção, da
ignição ou da despoluição.
Se a luz avisadora piscar, há risco de
destruição do catalisador nos moto-
res a gasolina.
Consultar um Ponto Serviço PEUGEOT.
Pré-aquecimento motor
Diesel
Esperar a extinção da luz
avisadora antes de arrancar.
Se a temperatura for suficiente, a luz
avisadora acende durante menos de
um segundo e pode arrancar imedia-
tamente.
Luz avisadora de
nível mínimo de
combustível
Ao primeiro acendimento indica que
restam pelo menos 50 km de autono-
mia. (Capacidade do depósito: cerca
de 50 litros).
Luz avisadora do
limitador/regulador de
velocidade
Acende aquando da activa-
ção do limitador ou do regu-
lador de velocidade.
Luz avisadora do
sistema de controlo
dinâmico de
estabilidade (ESP/ASR)
Acende-se sempre que se liga a igni-
ção durante alguns segundos.
Com o motor a funcionar e o veículo
em andamento, pisca quando se ac-
tiva o sistema.
Acende-se de forma contínua acom-
panhado por uma mensagem no
ecrã multifunções, quando é neutra-
lizado.
Se a luz avisadora permanece ace-
sa, com o motor a trabalhar e o ve-
ículo em andamento, consultar um
Ponto Serviço PEUGEOT.
Luz avisadora do
sistema antibloqueio
de rodas (ABS)
Acende-se sempre que se liga a igni-
ção durante alguns segundos.
Quando a luz avisadora permanece
acesa ou acende-se para além de
12 km/h, indica um mau funciona-
mento do sistema ABS.
O veículo conserva, contudo, uma
travagem clássica com assistência.
O acendimento desta luz avisadora
acompanhado por um sinal sonoro e por
uma mensagem no ecrã multifunções,
indica uma anomalia no sistema ABS.
Consultar um Ponto Serviço PEUGEOT.

21O controlo de marcha-
Luz avisadora de cinto
não apertado*
Ao ligar a ignição a luz avisa-
dora acende se o condutor
não tiver apertado o seu cinto.
Para além de 20 km/h e durante cerca
de dois minutos, a luz avisadora pisca
acompanhada por um sinal sonoro de
intensidade crescente e por uma men-
sagem no ecrã multifunções. Esta luz
permanecerá acesa enquanto o condu-
tor não apertar o cinto.
Luz avisadora de
neutralização do airbag
passageiro*
O acender desta luz avisadora acom-
panhado por pela mensagem no ecrã
multifunções, indica a neutralização
do airbag passageiro.
A luz avisadora permanece acesa
enquanto o airbag passageiro não
for neutralizado.
Em todos os casos, se a luz avisado-
ra piscar, consultar um Representan-
te Autorizado PEUGEOT.
Luz avisadora de airbags
A luz avisadora acende du-
rante alguns segundos ao
ligar a ignição.
O acender desta luz avisadora com o
motor em funcionamento, acompanha-
do por um sinal sonoro e por uma men-
sagem no ecrã multifunções, indica um
mau funcionamento dos airbags.
Consultar um Representante Autori-
zado PEUGEOT.
Indicador de temperatura do
líquido de arrefecimento
- ponteiro na zona (A), a temperatu-
ra está correcta,
- ponteiro na zona (B), a tempera-
tura está demasiado alta. A luz de
alerta centralizado STOP pisca.
A paragem é obrigatória.
Consultar um Representante Autori-
zado PEUGEOT
Indicador de temperatura do
óleo do motor
Com o motor a trabalhar, indica a
temperatura do óleo:
- ponteiro na zona (C), a temperatu-
ra está correcta,
- ponteiro na zona (D), a temperatu-
ra está demasiado alta. Para dimi-
nuir a temperatura do óleo, reduzir
a velocidade.
* Consoante a versão.

21O controlo de marcha-
Luz avisadora de cinto
não apertado*
Ao ligar a ignição a luz avisa-
dora acende se o condutor
não tiver apertado o seu cinto.
Para além de 20 km/h e durante cerca
de dois minutos, a luz avisadora pisca
acompanhada por um sinal sonoro de
intensidade crescente e por uma men-
sagem no ecrã multifunções. Esta luz
permanecerá acesa enquanto o condu-
tor não apertar o cinto.
Luz avisadora de
neutralização do airbag
passageiro*
O acender desta luz avisadora acom-
panhado por pela mensagem no ecrã
multifunções, indica a neutralização
do airbag passageiro.
A luz avisadora permanece acesa
enquanto o airbag passageiro não
for neutralizado.
Em todos os casos, se a luz avisado-
ra piscar, consultar um Representan-
te Autorizado PEUGEOT.
Luz avisadora de airbags
A luz avisadora acende du-
rante alguns segundos ao
ligar a ignição.
O acender desta luz avisadora com o
motor em funcionamento, acompanha-
do por um sinal sonoro e por uma men-
sagem no ecrã multifunções, indica um
mau funcionamento dos airbags.
Consultar um Representante Autori-
zado PEUGEOT.
Indicador de temperatura do
líquido de arrefecimento
- ponteiro na zona (A), a temperatu-
ra está correcta,
- ponteiro na zona (B), a tempera-
tura está demasiado alta. A luz de
alerta centralizado STOP pisca.
A paragem é obrigatória.
Consultar um Representante Autori-
zado PEUGEOT
Indicador de temperatura do
óleo do motor
Com o motor a trabalhar, indica a
temperatura do óleo:
- ponteiro na zona (C), a temperatu-
ra está correcta,
- ponteiro na zona (D), a temperatu-
ra está demasiado alta. Para dimi-
nuir a temperatura do óleo, reduzir
a velocidade.
* Consoante a versão.

O controlo de marcha22 -
Ecrã de visualização das
posições da alavanca
selectora da caixa de
velocidades automáticaTestemunhos da caixa de
velocidades automática
Park
(estacionamento)
Reverse (Marcha atrás)
Neutral (Ponto morto)
Drive (Condução)
Modo manual: 1ª relação engatada
2ª relação engatada
3ª relação engatada
4ª relação engatadaLuz avisadora de "Desporto"
Acende com a selecção do
programa "DESPORTO" .
Luz avisadora de "NEVE"
Acende com a selecção do
programa "NEVE".
Anomalia de funcionamento
Se as luzes avisadoras Desporto e
Neve piscam, acompanhadas por um
sinal sonoro e por uma mensagem no
ecrã multifunções. Consultar um repre-
sentante Autorizado PEUGEOT.

23O controlo de marcha-
Indicador de manutenção
Indica a quilometragem que falta
para a próxima revisão a efectuar de
acordo com o plano de manutenção.5 segundos depois de se ligar a
chave, o conta-quilómetros retoma
o funcionamento normal e o ecrã in-
dica a quilometragem total ou diária.
Quando o prazo até à próxima
revisão for inferior a 1 000 km
Exemplo:
faltam 900 km para a
próxima revisão.
Ao ligar a ignição e durante 5 segun-
dos, o ecrã indica:
5 segundos depois de ligada a igni-
ção, o conta-quilómetros passa ao
funcionamento normal e a chave
permanece acesa.
Indica que uma revisão deve ser fei-
ta brevemente. O ecrã indica a quilo-
metragem total ou diária. Quando o prazo para a revisão foi
ultrapassado
Sempre que se ligar a ignição e du-
rante 5 segundos, a chave e a quilo-
metragem ultrapassada piscam.
Exemplo:
o prazo para a revisão foi
ultrapassado em 300 km. A revisão
da sua viatura deve ser efectuada o
mais rapidamente possível.
Ao ligar a ignição e durante 5 segun-
dos o ecrã indica:
ECRÃ DO PAINEL DE
INSTRUMENTOS
Quando se liga a ignição, assegura
sucessivamente três funções:
- indicador de revisão,
- indicador do nível do óleo do motor,
- conta-quilómetros totalizador, per-
manece visível após desligar a ig-
nição, durante 30 segundos.
Visualiza igualmente as informações
do limitador/regulador de velocidade,
sempre que um deles estiver activa-
do (consultar o capítulo correspon-
dente).
5 segundos depois de ligada a igni-
ção, o conta-quilómetros passa ao
funcionamento normal e a chave
permanece acesa. O ecrã indica a
quilometragem total ou diária.
Funcionamento
Ao ligar a chave e durante 5 segun-
dos, a chave que simboliza as ope-
rações de manutenção acende e o
ecrã do quadrante indica o número
de quilómetros, arredondado por de-
feito, que faltam para a próxima re-
visão.
Exemplo:
Faltam 4 800 km para a
próxima revisão. Com a chave ligada
e durante 5 segundos o ecrã indica:

O controlo de marcha24 -
Reposição a zero do indicador de
manutenção
O seu Representante Autorizado
PEUGEOT efectua esta operação
depois de cada revisão.
O processo de reposição a zero é o
seguinte:
- desligar a ignição,
- premir o botão 1 e mantê-lo premido,
- ligar a ignição.
O ecrã quilométrico começa uma retro-
contagem de 10 segundos,
- manter o botão 1 premido durante
10 segundos.
O ecrã indica [= 0] e a chave de ma-
nutenção desaparece.Indicador de nível do óleo
motor
Ao ligar a ignição, o nível de óleo do
motor é indicado durante cerca de
10 segundos, após a informação so-
bre a manutenção. Defeito no indicador de nível de óleo
O piscar dos seis segmentos confir-
ma um mau funcionamento do indi-
cador de nível do óleo.
Risco de deterioração do motor.
Consultar um Representante Autori-
zado PEUGEOT.
Demasiado óleo
O piscar dos seis quadrados e o
aparecimento de "max" indicam uma
quantidade demasiada de óleo po-
dendo deteriorar o motor.
Se essa quantidade demasiada de
óleo for confirmada pela sonda manu-
al (vareta do óleo), consultar um Re-
presentante Autorizado PEUGEOT.
Falta de óleo
O piscar dos seis segmentos e o
aparecimento de "mínimo" indicam
uma falta de óleo podendo deteriorar
o motor.
Se essa falta de óleo for confirmada
pela sonda manual (vareta do óleo),
completar, imperativamente, o nível
do mesmo. A verificação do nível com a
sonda (vareta do óleo) só é váli-
da se o veículo estiver num solo
horizontal e com o motor para-
do desde pelo menos, mais de
15 minutos.
