2006 YAMAHA YFM80R ESP

7-76
QUE FAIRE SI...
Cette section est destinée à servir de référence
seulement. Il convient de lire en entier les para-
graphes concernant les techniques de conduite.
QUE FAIRE...
8Si le VTT ne tourne pas alors qu’on tente
d’effectuer un virage:
Arrêter le VTT et effectuer à nouveau les
manœuvres de changement de direction.
Veiller à faire passer tout son poids sur le
repose-pied du côté extérieur du virage. Pour
garantir un meilleur contrôle, faire passer son
poids sur les roues avant. (Voir pages 7-42 à
7-46.)
8Si le VTT se met à basculer dans un virage:
Se pencher plus du côté intérieur du virage
pour reprendre son équilibre. Si nécessaire,
lâcher progressivement les gaz et/ou manœu-
vrer vers l’extérieur du virage. (Voir pages
7-42 à 7-46.)QUE HACER SI...
Esta sección está concebida únicamente con
fines orientativos. Lea íntegramente todas las
secciones relativas a las técnicas de conduc-
ción.
QUE HACER...
8Si el ATV no gira cuando Vd. quiere:
Pare la máquina y practique de nuevo las
maniobras de giro. Asegúrese de cargar su
peso sobre la estribera correspondiente a la
parte exterior de la curva. Para un mejor con-
trol, desplace su peso sobre las ruedas
delanteras. (Ver páginas 7-42–7-46.)
8Si su ATV comienza a volcar en mitad de un
giro:
Inclínese más hacia el interior de la curva
para recuperar el equilibrio. Si fuese necesa-
rio, reduzca la velocidad y/o gire la dirección
hacia el exterior de la curva. (Ver páginas
7-42–7-46.)
5TH-9-64 7 2/16/05 2:44 PM Page 219

7-78
8Si le VTT commence à chasser:
Si l’espace de manœuvre est suffisant, tourner
le guidon dans la direction dans laquelle le
véhicule chasse.
Il est déconseillé de freiner ou d’accélérer
avant d’avoir repris le contrôle du véhicule.
(Voir pages 7-72 à 7-74.)
8Si le VTT ne peut franchir la côte:
Tourner le VTT si le véhicule avance avec
suffisamment de puissance. Le cas échéant,
s’arrêter et descendre du VTT du côté de la
montée et le tourner en le poussant. Si le VTT
se met à reculer, NE PAS UTILISER LE
FREIN ARRIÈRE. Le VTT pourrait se ren-
verser et le pilote risque d’être coincé sous le
véhicule. Il convient d’actionner le frein avant
ou de descendre du VTT du côté amont. (Voir
pages 7-46 à 7-56.)8Si su ATV comienza a derrapar lateralmente:
Gire en la dirección del derrape si hay espa-
cio suficiente.
No se recomienda acelerar ni frenar hasta
haber corregido el derrape. (Ver páginas
7-72–7-74.)
8Si su ATV no puede con la pendiente que
está intentando subir:
Gire en redondo con la máquina si todavía
puede avanzar. Si esto ya no es posible,
pare, baje de la máquina por el lado ascen-
dente de la pendiente y gire la máquina utili-
zando la fuerza física. Si el ATV comienza a
deslizarse hacia atrás, NO UTILICE LOS
FRENOS TRASEROS - la máquina podría
volcar y caerle encima. En lugar de ello, apli-
que el freno delantero o baje del ATV por el
lado ascendente de la pendiente. (Vea las
páginas 7-46–7-56.)
5TH-9-64 7 2/16/05 2:44 PM Page 221

7-80
8S’il faut traverser latéralement une pente:
Conduire en maintenant son corps du côté de
la montée, afin de garantir l’équilibre du
VTT. Si le VTT se met à basculer, descendre
la pente (s’il n’y a aucun obstacle) afin de
rééquilibrer le véhicule. Descendre immédia-
tement du VTT, côté montée, si le véhicule ne
peut pas être redressé. (Voir pages 7-62 à
7-64.)
8S’il faut rouler dans des eaux peu profondes:
Conduire doucement et avec prudence dans
des eaux à faible courant, en repérant les obs-
tacles afin de les éviter. S’assurer de bien éva-
cuer toute l’eau du VTT après être sorti de
l’eau et S’ASSURER DU BON FONCTION-
NEMENT DES FREINS. Ne pas conduire le
VTT avant d’être sûr que les freins fonction-
nent à nouveau. (Voir pages 7-66 à 7-68.)8Si está cruzando transversalmente una pen-
diente con el ATV:
Conduzca con su peso desplazado hacia el
costado de la máquina más próximo al lado
ascendente de la pendiente, para mantener el
equilibrio. Si la máquina comienza a volcar,
gire la dirección en el sentido de descenso
(siempre que no haya obstáculos en su cami-
no) para recuperar el equilibrio. Si ve que la
máquina está a punto de volcar, baje de ella
por el lado ascendente de la pendiente. (Ver
páginas 7-62–7-64.)
8Si su ATV se encuentra con aguas poco pro-
fundas:
Si la corriente es lenta, vadéela despacio y
con precaución, vigilando los obstáculos.
Cuando salga del agua, no olvide drenar la
que haya entrado en la máquina y COM-
PRUEBE EL CORRECTO FUNCIONAMIEN-
TO DE LOS FRENOS. No siga conduciendo
el ATV hasta que haya recuperado una capa-
cidad de frenado suficiente. (Ver páginas
7-66–7-68.)
5TH-9-64 7 2/16/05 2:44 PM Page 223

8-6
XG
Ne jamais modifier un VTT par l’installation
ou l’utilisation incorrecte d’accessoires. L’ins-
tallation incorrecte d’accessoires ou la modi-
fication de ce véhicule peut entraîner des
changements dans sa maniabilité, ce qui, dans
certaines situations, risque de provoquer un
accident. Ne monter que des pièces et acces-
soires d’origine Yamaha ou de qualité équiva-
lente destinés à ce VTT. Veiller à les utiliser
conformément aux instructions. Dans le
moindre doute, consulter un concessionnaire
Yamaha.
XR
No modificar nunca el ATV montando o utili-
zando accesorios incorrectamente. El mon-
taje incorrecto de accesorios o la modifica-
ción indebida del vehículo pueden alterar las
características de manejo del mismo y en
determinadas situaciones, causar un acci-
dente. Las piezas y accesorios que se mon-
ten en el vehículo deberán ser originales
Yamaha o equivalentes, estar diseñados
específicamente para este ATV y montarse y
utilizarse siguiendo las instrucciones perti-
nentes. En caso de duda, consultar a un con-
cesionario autorizado de ATV Yamaha.
5TH-9-64 8 2/16/05 2:45 PM Page 8-6

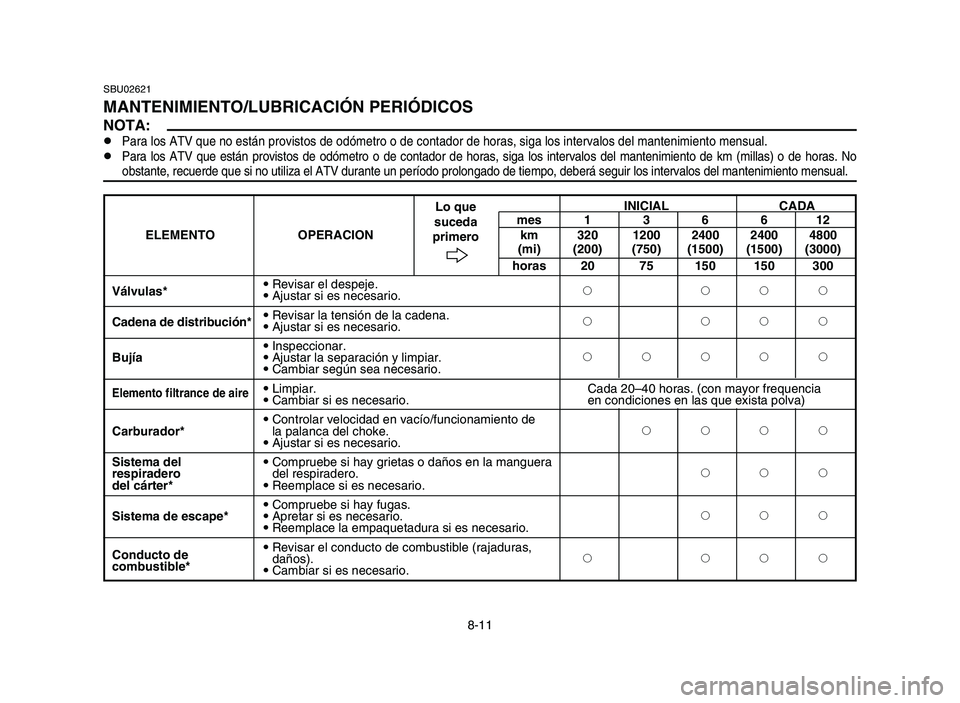

8-11INICIAL CADA
mes 1 3 6 6 12
ELEMENTO OPERACION km 320 1200 2400 2400 4800
(mi) (200) (750) (1500) (1500) (3000)
horas 20 75 150 150 300
Válvulas*9Revisar el despeje.
2 222
9Ajustar si es necesario.
Cadena de distribución*9Revisar la tensión de la cadena.
2 222
9Ajustar si es necesario.
9Inspeccionar.
Bujía9Ajustar la separación y limpiar.22222
9Cambiar según sea necesario.
9Limpiar. Cada 20–40 horas. (con mayor frequencia
Elemento filtrance de aire9Cambiar si es necesario. en condiciones en las que exista polva)
9Controlar velocidad en vacío/funcionamiento de
Carburador*la palanca del choke.2222
9Ajustar si es necesario.
Sistema del 9Compruebe si hay grietas o daños en la manguera
respiraderodel respiradero.222
del cárter*9Reemplace si es necesario.
9Compruebe si hay fugas.
Sistema de escape*9Apretar si es necesario.222
9Reemplace la empaquetadura si es necesario.
Conducto de9Revisar el conducto de combustible (rajaduras,
combustible*daños).2 222
9Cambiar si es necesario.
SBU02621
MANTENIMIENTO/LUBRICACIÓN PERIÓDICOS
NOTA:8Para los ATV que no están provistos de odómetro o de contador de horas, siga los intervalos del mantenimiento mensual.8Para los ATV que están provistos de odómetro o de contador de horas, siga los intervalos del mantenimiento de km (millas) o de horas. No
obstante, recuerde que si no utiliza el ATV durante un período prolongado de tiempo, deberá seguir los intervalos del mantenimiento mensual.
Lo que
suceda
primero
5TH-9-64 8 2/16/05 2:45 PM Page 8-11

8-12INICIAL CADA
mes 1 3 6 6 12
ELEMENTO OPERACION km 320 1200 2400 2400 4800
(mi) (200) (750) (1500) (1500) (3000)
horas 20 75 150 150 300
Aceite motor9Cambiar (primero, calentar el motor).2222
Aceite del engranaje 9Revisar el nivel/pérdidas.
2222
final9Cambiar cada 12 meses.
Frenos*9Revisar el funcionamiento.
22222
9Ajustar si es necesario.
Embrague*9Revisar el funcionamiento.
2222
9Ajustar si es necesario.
Ruedas*9Verificar balance/daños/alabeo.
2222
9Reparar si es necesario.
Cojinetes de ruedas*9
Controlar el conjunto de cojinetes (juego, daños).2222
9Cambiar si fuera dañado.
9Revisar el funcionamiento
Dirección*9Cambiar si fuera dañada.
22222
9Verificar la convergencia.
9Ajustar si en necesario.
Eje de la articulación/9Lubricar cada 6 meses con grasa a base de jabón
222
eje de dirección*de litio.
9Verificar la torsion de ajuste de todas las
Accesorios y elementosuniones del chasis.22222
de fijación
9Corregir si es necesario.
9
Controlar densidad.
Batería*9Controlar de que la manguera del respiradero esté22222correctamente enrutada.9Corregir si es necesario.
* Puesto que estos ítemes requieren herramientas especiales, dtos técnicos y pericia técnica, el servicio de tales ítems deberá
realizarlo un concesionario Yamaha.Lo que
suceda
primero
5TH-9-64 8 2/16/05 2:45 PM Page 8-12

8-14
FBU14181
Huile de moteur
Mesure du niveau d’huile de moteur
1. Placer le VTT sur un plan horizontal.
2. Faire chauffer le moteur pendant quelques
minutes, puis l’arrêter.
3. Retirer la jauge et l’essuyer avec un chif-
fon propre. Insérer la jauge dans l’orifice
de remplissage, sans toutefois la visser.
N.B.:
Attendre quelques minutes que l’huile se stabili-
se avant de vérifier son niveau.
4. Retirer la jauge et vérifier le niveau
d’huile.
5. Le niveau d’huile doit se situer entre les
repères de niveau minimum et maximum.
Si le niveau est bas, ajouter de l’huile
jusqu’au niveau spécifié.
fF
S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
SBU14181
Aceite del motor
Medición del nivel de aceite del motor.
1. Ponga el ATV sobre una superficie nivelada.
2. Deje que se caliente el motor durante unos
minutos y párelo.
3. Extraiga la varilla de nivel de aceite y límpie-
la con un trapo limpio. Introduzca la varilla
en el orificio de llenado sin roscarla.
NOTA:
Espere unos minutos a que se estabilice el nivel
del aceite antes de efectuar la comprobación.
4. Extraiga la varilla y compruebe el nivel de
aceite.
5. El nivel de aceite deberá estar entre las
marcas de nivel mínimo y máximo. Si el
nivel es bajo, añada aceite hasta que llegue
al nivel especificado.
bB
Asegúrese de que no entren materias extra-
ñas en el cárter.
5TH-9-64 8 2/16/05 2:45 PM Page 8-14

8-16
Changement de l’huile de moteur
1. Placer le VTT sur un plan horizontal.
2. Faire chauffer le moteur pendant quelques
minutes, puis l’arrêter.
3. Placer un récipient sous le moteur.
4. Retirer la jauge et le boulon de vidange
afin de vidanger l’huile.
5. Examiner le joint torique et le remplacer
s’il est endommagé.
6. Installer le boulon de vidange et le serrer
comme spécifié.Cambio del aceite del motor
1. Ponga el ATV sobre una superficie nivela-
da.
2. Deje que se caliente el motor durante unos
minutos y párelo.
3. Coloque un recipiente debajo del motor.
4. Extraiga la varilla de nivel y el perno de
drenaje para drenar el aceite.
5. Examine la junta tórica y sustitúyala si está
dañada.
6. Instale el perno de drenaje y apriételo al
par de apriete especificado.
Par de apriete
Perno de drenaje:
20 Nm (2,0 m0kgf)
Couple de serrage
Vis de vidange:
20 Nm (2,0 m0kgf)
5TH-9-64 8 2/16/05 2:45 PM Page 8-16
