2006 YAMAHA XVS1100A Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
Dit is de reservestand. Met de hendel van
de brandstofkraan in deze stand is de reser-
vehoeveelheid brandstof beschikbaar.
Draai de hendel van de brandstofkraan
naar deze stand wanneer u tijdens het rij-
den zonder brandstof komt te staan. Vul in
zo’n geval zo snel mogelijk brandstof bij en
vergeet daarna niet de hendel van de
brandstofkraan weer terug naar “ON” te
draaien!
DAU13610
Chokehendel “” Voor het starten van een koude motor is
een rijker lucht/brandstof mengsel nodig;
via de choke wordt dit mengsel geleverd.
Beweeg de hendel in richting (a) om de cho-
ke aan te zetten.
Beweeg de hendel in richting (b) om de cho-
ke uit te zetten.LET OP:
DCA10990
Gebruik de choke niet langer dan 3 mi-
nuten, anders zal de uitlaatpijp mogelijk
door extreme hitte verkleuren. Boven-
dien treedt naverbranding op in de uit-
laat als de choke te lang wordt gebruikt.Zet in zo’n geval de choke uit.
DAU14201
Zadels Duozadel
Verwijderen van het duozadelVerwijder de moer en de onderlegring en
trek dan het duozadel omhoog.
Aanbrengen van het duozadel1. Steek het uitsteeksel aan de voorzijde
van het duozadel in de zadelbevesti-
ging zoals afgebeeld en plaats het za-
del in de oorspronkelijke positie.
2. Breng de onderlegring en de moer aan
en zet de moer vervolgens vast met
het voorgeschreven aanhaalmoment.
1. Chokehendel “”
1. Moer
2. Ring
U5YSD1D0.book Page 11 Tuesday, November 8, 2005 6:55 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
Bestuurderszadel
Verwijderen van het bestuurderszadel1. Verwijder het duozadel.
2. Verwijder de bout en trek dan het be-
stuurderszadel omhoog.Aanbrengen van het bestuurderszadel
1. Steek de uitsteeksels aan de voorzijde
van het bestuurderszadel in de zadel-
bevestigingen zoals getoond, plaats
het zadel in de oorspronkelijke positie
en breng dan de bout aan.2. Installeer het duozadel.
OPMERKING:Controleer of de zadels stevig zijn vergren-deld alvorens te gaan rijden. Aanhaalmoment:
Moer van het duozadel:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1. Uitsteeksel
2. Zadelbevestiging
1. Bout
1. Uitsteeksel
2. Zadelbevestiging
U5YSD1D0.book Page 12 Tuesday, November 8, 2005 6:55 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU14281
Helmbevestiging Steek de sleutel in het slot en draai deze
dan zoals afgebeeld om de helmbevesti-
ging te openen.
Vergrendel de helmbevestiging door deze
in de oorspronkelijke positie te plaatsen en
dan de sleutel uit te nemen.
WAARSCHUWING
DWA10160
Rijd nooit met een helm bevestigd aan
de helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machine
mogelijk onbestuurbaar wordt en eenongeval niet uitgesloten is.
DAU14481
Opbergcompartiment Het opbergcompartiment bevindt zich aan
de linkerzijde van de machine.
Om het opbergcompartiment te openen
1. Schuif het slotplaatje open, steek de
sleutel in het slot en draai hem dan
rechtsom.
2. Trek de kap van het opbergcomparti-
ment naar buiten zoals afgebeeld.
Om het opbergcompartiment te sluiten
1. Plaats de kap van het opbergcompar-
timent in de oorspronkelijke positie,
zoals afgebeeld.
1. Helmbevestiging
2. Ontgrendelen.
1
2
1. Kap opbergcompartiment
2. Slotplaatje kap opbergcompartiment
1. Slot opbergcompartiment
1. Kap opbergcompartiment
U5YSD1D0.book Page 13 Tuesday, November 8, 2005 6:55 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
2. Draai de sleutel linksom, neem de
sleutel uit en sluit dan het slotplaatje.
DAU14871
Afstellen van de
schokdemperunit De schokdemperunit bevindt zich onder het
bestuurderszadel en is uitgerust met een
stelring voor veervoorspanning.LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.
Stel de veervoorspanning als volgt af.
1. Verwijder het bestuurderszadel. (Zie
pagina 3-11.)
2. Verwijder elke drukclip uit de montage-
plaat voor de ontstekingsmodule door
ze op het midden in te drukken en dan
los te trekken.3. Trek de montageplaat voor de ontste-
kingsmodule naar rechts toe uit.
4. Verwijder het spatbord door elke druk-
clip te verwijderen.
5. Draai om de veervoorspanning te ver-
hogen en zo de vering stugger te ma-
ken de stelring in de richting (a). Draai
1. Kap opbergcompartiment
1. Drukclip
1. Montageplaat ontstekingsmodule
1. Drukclip
2. Spatbord
1
2
U5YSD1D0.book Page 14 Tuesday, November 8, 2005 6:55 PM

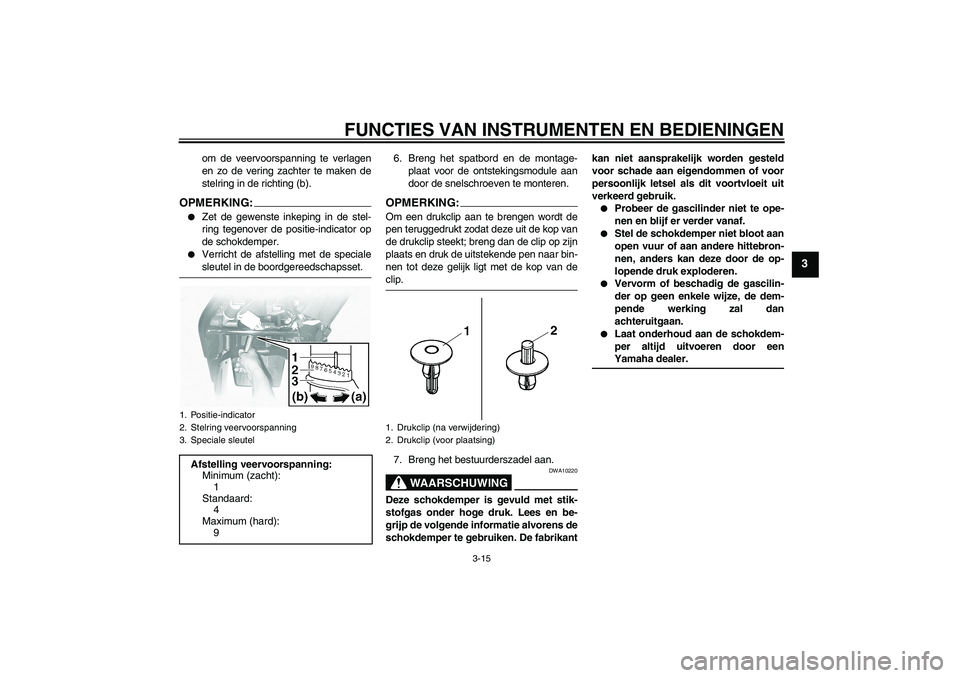

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring in de richting (b).
OPMERKING:

Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.


Verricht de afstelling met de specialesleutel in de boordgereedschapsset.6. Breng het spatbord en de montage-
plaat voor de ontstekingsmodule aan
door de snelschroeven te monteren.
OPMERKING:Om een drukclip aan te brengen wordt de
pen teruggedrukt zodat deze uit de kop van
de drukclip steekt; breng dan de clip op zijn
plaats en druk de uitstekende pen naar bin-
nen tot deze gelijk ligt met de kop van declip.
7. Breng het bestuurderszadel aan.
WAARSCHUWING
DWA10220
Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikantkan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.


Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.


Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.


Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.


Laat onderhoud aan de schokdem-
per altijd uitvoeren door eenYamaha dealer.
1. Positie-indicator
2. Stelring veervoorspanning
3. Speciale sleutelAfstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
4
Maximum (hard):
9
1. Drukclip (na verwijdering)
2. Drukclip (voor plaatsing)
U5YSD1D0.book Page 15 Tuesday, November 8, 2005 6:55 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DAU15150
Bagageriembevestiging Aan elke passagiersvoetsteun zit een baga-
geriembevestiging.
DAU15301
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKING:De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitlegover het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer alsde werking niet naar behoren is.
DAU15311
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.

Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.


Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.


Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.WAARSCHUWING
DWA10250
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamahadealer het systeem te controleren.
1. BagageriembevestigingU5YSD1D0.book Page 16 Tuesday, November 8, 2005 6:55 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.De vrijstandschakelaar is mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de koppelingshendel is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
JA NEE JA NEE JA NEEOPMERKING:
U5YSD1D0.book Page 17 Tuesday, November 8, 2005 6:55 PM

CONTROLES VOOR HET STARTEN
4-1
4
DAU15591
De eigenaar is verantwoordelijk voor de conditie van zijn voertuig. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.OPMERKING:Voordat de machine wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijdin beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard.
WAARSCHUWING
DWA11150
Als een onderdeel uit de Controlelijst voor gebruik niet naar behoren werkt, laat het dan controleren en repareren alvorens demachine te gebruiken.U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM
