2006 YAMAHA XVS1100A Instructieboekje (in Dutch)

5YS-28199-D1
XVS1100AHANDLEIDING

DAU26942
DECLARATION of CONFORMITY
WeCompany: MORIC CO., LTD.
Address: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan
Hereby declare that the product:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950(2000)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
Place of issue: Shizuoka, Japan
Date of issue: 1 Aug. 2002
Revolution record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
General manager of quality assurance div.
representative name and signature
MORIC CO., LTD.1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPAN Telephone +81-538-85-0757 Facsimile +81-538-85-0456URL:http://www.moric-jp.com1
Wij,Bedrijf: MORIC CO., LTD.
Adres: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan
Verklaren hierbij dat het product:
Type apparaat: STARTBLOKKERING
Typeaanduiding: 5SL-00
in overeenstemming is met de volgende norm(en) of documenten:
R&TTE richtlijn(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950(2000)Richtlijn betreffende motorvoertuigen op twee of drie wielen(97/24/EC: Hoofdstuk 8, EMC)Plaats van afgifte: Shizuoka, Japan
Datum van afgifte: 1 augustus 2002
Overzicht van wijzigingen
Nr. Inhoud Datum
Om contactpersoon te wijzigen en typeaanduiding te integreren.
9 juni 2005
Algemeen directeur afdeling kwaliteitsbeheerMORIC CO., LTD.1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPAN Telefoon +81-538-85-0757 Fax +81-538-85-0456URL:http://www.moric-jp.com1
VERKLARING VAN CONFORMITEIT
Naam en handtekening vertegenwoordiger
U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM

INLEIDING
DAU10100
Welkom in de wereld van Yamaha rijders!
Als eigenaar van de XVS1100A profiteert u van Yamaha’s ervaring en technische kennis in het ontwerpen en fabriceren van producten
van topkwaliteit, waarmee Yamaha haar verdiende reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw XVS1100A. Deze
gebruikershandleiding geeft instructies over bediening, inspectie en onderhoud van de motorfiets, terwijl ook wordt beschreven hoe u uzelf
en anderen persoonlijk letsel en schade kunt besparen.
Verder helpen allerlei tips in deze handleiding om uw motorfiets in optimale conditie te houden. Als er tenslotte toch nog vragen zijn, aarzel
dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU10151
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:OPMERKING:

Deze handleiding moet worden gezien als een permanent onderdeel van deze motorfiets en moet altijd bij de motorfiets blijven, ook
als deze ooit wordt verkocht.


Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan soms sprake zijn
van kleine tegenstrijdigheden tussen uw motor en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest
recente productinformatie ten tijde van publicatie. Als u vragen heeft over deze handleiding, neem dan contact op met uw Yamahadealer.WAARSCHUWING
DWA10030
LEES DEZE HANDLEIDING AANDACHTIG HELEMAAL DOOR VOORDAT U DEZE MOTORFIETS GAAT GEBRUIKEN.
*Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.Het Safety Alert symbool betekent ATTENTIE! LET OP! HET GAAT OM UW VEILIGHEID!
Wanneer instructies vermeld in een WAARSCHUWING niet worden opgevolgd, kan dit leiden
tot ernstig of zelfs dodelijk letsel
voor de motorrijder, omstanders of degene die de motor-
fiets inspecteert of repareert.
De aanduiding LET OP staat vermeld bij speciale voorzorgsmaatregelen die moeten worden
genomen om schade aan de motorfiets te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken of
verhelderen.
WAARSCHUWING
LET OP:
OPMERKING:
U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU10200
XVS1100A
HANDLEIDING
©2005 door Yamaha Motor Co., Ltd.
1e uitgave, oktober 2005
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoegd ge-
bruik
zonder schriftelijke toestemming van
Yamaha Motor Co., Ltd.
is uitdrukkelijk verboden.
Printed in Japan.
U5YSD1D0.book Page 2 Tuesday, November 8, 2005 6:55 PM

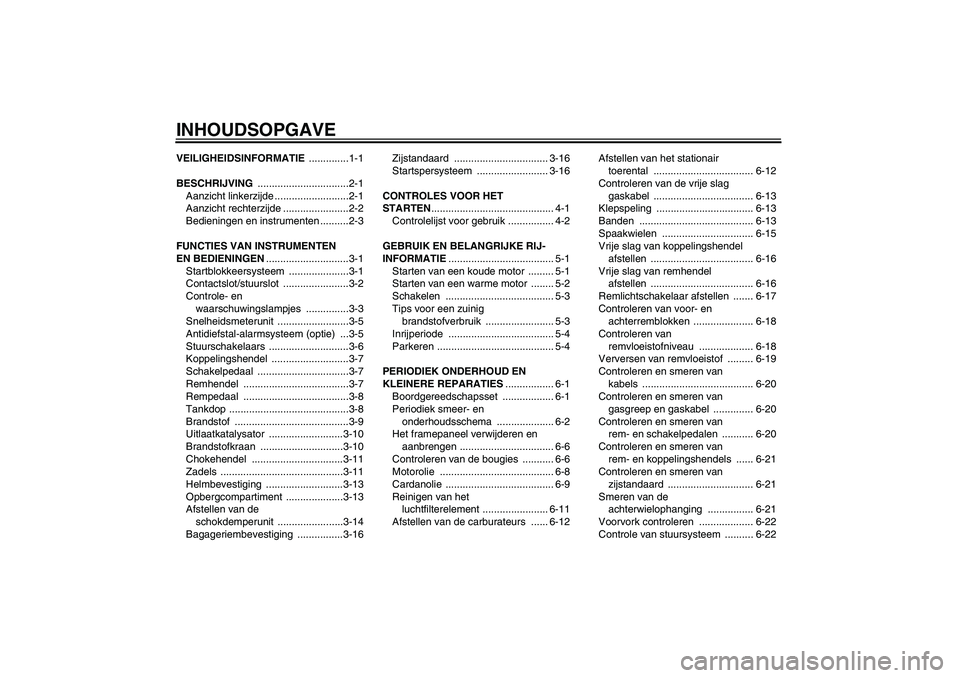

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE ..............1-1
BESCHRIJVING ................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten ..........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN.............................3-1
Startblokkeersysteem .....................3-1
Contactslot/stuurslot .......................3-2
Controle- en
waarschuwingslampjes ...............3-3
Snelheidsmeterunit .........................3-5
Antidiefstal-alarmsysteem (optie) ...3-5
Stuurschakelaars ............................3-6
Koppelingshendel ...........................3-7
Schakelpedaal ................................3-7
Remhendel .....................................3-7
Rempedaal .....................................3-8
Tankdop ..........................................3-8
Brandstof ........................................3-9
Uitlaatkatalysator ..........................3-10
Brandstofkraan .............................3-10
Chokehendel ................................3-11
Zadels ...........................................3-11
Helmbevestiging ...........................3-13
Opbergcompartiment ....................3-13
Afstellen van de
schokdemperunit .......................3-14
Bagageriembevestiging ................3-16Zijstandaard ................................. 3-16
Startspersysteem ......................... 3-16
CONTROLES VOOR HET
STARTEN........................................... 4-1
Controlelijst voor gebruik ................ 4-2
GEBRUIK EN BELANGRIJKE RIJ-
INFORMATIE..................................... 5-1
Starten van een koude motor ......... 5-1
Starten van een warme motor ........ 5-2
Schakelen ...................................... 5-3
Tips voor een zuinig
brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-4
Parkeren ......................................... 5-4
PERIODIEK ONDERHOUD EN
KLEINERE REPARATIES................. 6-1
Boordgereedschapsset .................. 6-1
Periodiek smeer- en
onderhoudsschema .................... 6-2
Het framepaneel verwijderen en
aanbrengen ................................. 6-6
Controleren van de bougies ........... 6-6
Motorolie ........................................ 6-8
Cardanolie ...................................... 6-9
Reinigen van het
luchtfilterelement ....................... 6-11
Afstellen van de carburateurs ...... 6-12Afstellen van het stationair
toerental ................................... 6-12
Controleren van de vrije slag
gaskabel ................................... 6-13
Klepspeling .................................. 6-13
Banden ........................................ 6-13
Spaakwielen ................................ 6-15
Vrije slag van koppelingshendel
afstellen .................................... 6-16
Vrije slag van remhendel
afstellen .................................... 6-16
Remlichtschakelaar afstellen ....... 6-17
Controleren van voor- en
achterremblokken ..................... 6-18
Controleren van
remvloeistofniveau ................... 6-18
Verversen van remvloeistof ......... 6-19
Controleren en smeren van
kabels ....................................... 6-20
Controleren en smeren van
gasgreep en gaskabel .............. 6-20
Controleren en smeren van
rem- en schakelpedalen ........... 6-20
Controleren en smeren van
rem- en koppelingshendels ...... 6-21
Controleren en smeren van
zijstandaard .............................. 6-21
Smeren van de
achterwielophanging ................ 6-21
Voorvork controleren ................... 6-22
Controle van stuursysteem .......... 6-22U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM

INHOUDSOPGAVE
Controleren van wiellagers ........... 6-23
Accu ............................................. 6-23
Zekeringen vervangen .................. 6-24
Koplampgloeilamp vervangen ...... 6-26
Een richtingaanwijzergloeilamp
of de gloeilamp in
remlicht/achterlicht
vervangen ................................. 6-27
Parkeerlichtgloeilamp
vervangen ................................. 6-28
Ondersteunen van de
motorfiets .................................. 6-28
Problemen oplossen ..................... 6-29
Storingzoekschema ...................... 6-30
VERZORGING EN STALLING VAN
DE MOTORFIETS.............................. 7-1
Verzorging ......................................7-1
Stalling ............................................7-3
SPECIFICATIES ................................8-1
GEBRUIKERSINFORMATIE.............. 9-1
Identificatienummers ......................9-1
U5YSD1D0.book Page 2 Tuesday, November 8, 2005 6:55 PM

1-1
1
VEILIGHEIDSINFORMATIE
DAU10251
MOTORFIETSEN ZIJN TWEEWIELIGE
VOERTUIGEN. HUN VEILIG GEBRUIK EN
WERKING ZIJN AFHANKELIJK VAN JUIS-
TE RIJTECHNIEKEN EN VAN DE DES-
KUNDIGHEID VAN DE BESTUURDER.
ELKE BESTUURDER MOET BEKEND
ZIJN MET DE VOLGENDE VEREISTEN
ALVORENS MET DEZE MOTOR TE
GAAN RIJDEN.
HIJ OF ZIJ MOET:

DOOR EEN COMPETENTE INFOR-
MATIEBRON GRONDIG ZIJN INGE-
LICHT OVER ALLE ASPECTEN VAN
HET MOTORRIJDEN.


ZICH HOUDEN AAN DE WAAR-
SCHUWINGEN EN ONDERHOUD-
SEISEN VERMELD IN DE
GEBRUIKERSHANDLEIDING.


GRONDIG GETRAIND ZIJN IN VEILI-
GE EN CORRECTE RIJTECHNIE-
KEN.


GEBRUIKMAKEN VAN PROFESSIO-
NELE TECHNISCHE SERVICE, ZO-
ALS AANGEGEVEN IN DE
GEBRUIKERSHANDLEIDING EN/OF
WANNEER DE MECHANISCHE
CONDITIES DIT VEREISEN.Veilig rijden


Controleer de machine altijd voor u
gaat rijden. Een zorgvuldige controle
kan een ongeval helpen voorkomen.


Deze motorfiets is gebouwd voor het
vervoer van de bestuurder plus een
passagier.


Het niet opmerken en herkennen van
motorfietsen door andere weggebrui-
kers vormt de belangrijkste oorzaak
van auto-/motorongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de motor niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
Draag een jack in felle kleuren.
Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met motor-
fietsen zich namelijk het meest
voor.
Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.


Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Veelal zijn be-
stuurders die bij een ongeval
betrokken waren zelfs niet in het bezit
van een geldig motorrijbewijs.
Zorg dat u bekwaam bent om te rij-
den en leen uw motorfiets alleen uit
aan ervaren motorrijders.
Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
We raden aan om het motorrijden te
oefenen op plekken waar geen ver-
keer is, totdat u grondig bekend
bent met de motor en zijn bedie-
ning.


Ongelukken worden vaak veroorzaakt
door een fout van de motorbestuurder.
Veel bestuurders houden bij het in-
gaan van een bocht een TE HOGE
RIJSNELHEID aan of rijden te lang
rechtop (onvoldoende schuinliggen bij
de bewuste rijsnelheid), zodat de
bocht dan te wijd wordt genomen.
Neem altijd de maximum snelheid in
acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
U5YSD1D0.book Page 1 Tuesday, November 8, 2005 6:55 PM
