COMMANDES ET INSTRUMENTS
3-3
3
Déblocage de la directionAppuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
AVERTISSEMENT
FWA10060
Ne jamais placer la clé de contact sur
“OFF” ou “LOCK” tant que le véhicule
est en mouvement. Les circuits électri-
ques seraient coupés et cela pourrait en-
traîner la perte de contrôle du véhicule et
être la cause d’un accident. Bien veiller à
ce que le véhicule soit à l’arrêt avant de
tourner la clé à la position “OFF” ou“LOCK”.
FAU10941
(stationnement)
La direction est bloquée; le feu arrière,
l’éclairage de la plaque d’immatriculation et
les veilleuses sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits électri-
ques sont coupés. La clé peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “”.
ATTENTION:
FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batteriepourrait se décharger.
FAU11003
Témoins et témoins d’alerte
FAU11030
Témoin des clignotants “” et “”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11060
Témoin du point mort “”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
1. Appuyer.
2. Tourner.
1. Témoin du point mort “”
2. Témoin de l’immobilisateur antivol
3. Témoin de feu de route “”
4. Témoin des clignotants droits “”
5. Témoin des clignotants gauches “”
6. Témoin d’alerte de panne moteur “”
7. Témoin d’alerte du niveau de carburant “”
U5C4F0F0.book Page 3 Friday, March 10, 2006 10:02 AM

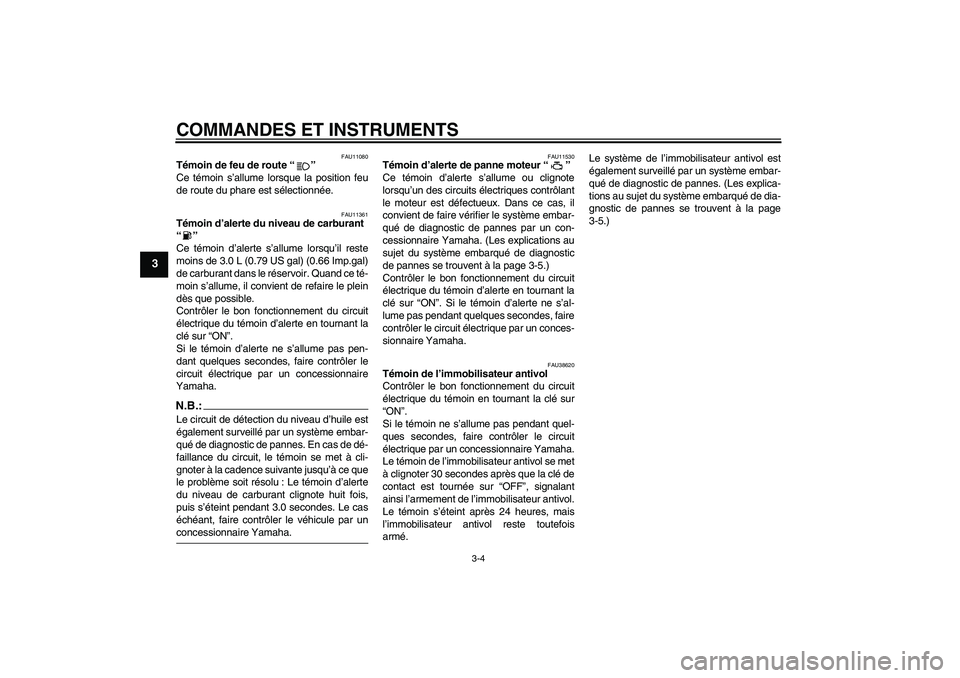

COMMANDES ET INSTRUMENTS
3-4
3
FAU11080
Témoin de feu de route “”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11361
Témoin d’alerte du niveau de carburant
“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.0 L (0.79 US gal) (0.66 Imp.gal)
de carburant dans le réservoir. Quand ce té-
moin s’allume, il convient de refaire le plein
dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas pen-
dant quelques secondes, faire contrôler le
circuit électrique par un concessionnaire
Yamaha.N.B.:Le circuit de détection du niveau d’huile est
également surveillé par un système embar-
qué de diagnostic de pannes. En cas de dé-
faillance du circuit, le témoin se met à cli-
gnoter à la cadence suivante jusqu’à ce que
le problème soit résolu : Le témoin d’alerte
du niveau de carburant clignote huit fois,
puis s’éteint pendant 3.0 secondes. Le cas
échéant, faire contrôler le véhicule par unconcessionnaire Yamaha.
FAU11530
Témoin d’alerte de panne moteur “”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un des circuits électriques contrôlant
le moteur est défectueux. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha. (Les explications au
sujet du système embarqué de diagnostic
de pannes se trouvent à la page 3-5.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Si le témoin d’alerte ne s’al-
lume pas pendant quelques secondes, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
FAU38620
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact est tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois
armé.Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. (Les explica-
tions au sujet du système embarqué de dia-
gnostic de pannes se trouvent à la page
3-5.)
U5C4F0F0.book Page 4 Friday, March 10, 2006 10:02 AM

COMMANDES ET INSTRUMENTS
3-5
3
FAU40730
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12421
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque levéhicule est à l’arrêt.
Le bloc de compteurs multifonctions est
composé des éléments suivants :

un compteur de vitesse (affichant la vi-
tesse de conduite)


un compte-tours (affichant la vitesse
du moteur)


une jauge de carburant


un compteur kilométrique (affichant la
distance totale parcourue)


deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)


un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)


une montre


un système embarqué de diagnostic
de pannes


un mode de commande de la lumino-
sité
N.B.:

Veiller à tourner la clé à la position
“ON” avant d’utiliser les contacteurs de
sélection “SELECT” et de remise à
zéro “RESET”, excepté pour le ré-
glage de la luminosité.


Pour le modèle vendu au R.-U.
uniquement : Pour afficher la valeur
des compteurs de vitesse et compteur
kilométrique/totalisateurs en milles
plutôt qu’en kilomètres, il convient
d’appuyer sur le contacteur de sélec-
tion “SELECT” pendant au moins deuxsecondes.Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite.
1. Compteur de vitesse
2. Jauge de carburant
3. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve/montre
4. Compte-tours
1. Contacteur “SELECT”
2. Contacteur “RESET”
1. Compteur de vitesse
U5C4F0F0.book Page 5 Friday, March 10, 2006 10:02 AM

COMMANDES ET INSTRUMENTS
3-6
3
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro
en guise de test du circuit électrique.
Compte-tours
Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro en guise
de test du circuit électrique.ATTENTION:
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 5000 tr/mn et au-delà
Jauge de niveau de carburant
La jauge de niveau de carburant indique la
quantité de carburant se trouvant dans le
réservoir de carburant. L’aiguille se déplace
vers “E” (vide) au fur et à mesure que le ni-
veau de carburant diminue. Quand l’aiguille
atteint le “E”, il reste environ 3.0 L (0.79 US
gal) (0.66 Imp.gal) de carburant dans le ré-
servoir. Il convient alors de refaire le plein
dès que possible.
Lorsque la clé est tournée à la position
“ON”, l’aiguille de la jauge de niveau de car-
burant balaie une fois le cadran, puis s’ar-
rête au niveau actuel en guise de test du cir-
cuit électrique.
N.B.:

Ne pas attendre que le réservoir de
carburant soit complètement vide
avant de faire le plein.


La jauge de niveau de carburant n’in-
dique pas le niveau correct pendant
les premiers 5 km/h (3 mi/h) suivant leravitaillement en carburant.
Affichage du compteur kilométrique,
des totalisateurs et de la montre
Appuyer sur le contacteur “SELECT” pour
modifier l’affichage des compteurs (comp-
teur kilométrique “ODO”, totalisateurs jour-
naliers “TRIP 1” et “TRIP 2” et montre) dans
l’ordre suivant :
1. Compte-tours
2. Zone rouge du compte-tours
1. Jauge de carburant
1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve/montre
U5C4F0F0.book Page 6 Friday, March 10, 2006 10:02 AM

COMMANDES ET INSTRUMENTS
3-7
3
ODO → TRIP 1 → TRIP 2 → Montre →
ODO
Quand le témoin d’alerte du niveau de car-
burant s’allume (voir page 3-3), le compteur
kilométrique passe automatiquement en
mode d’affichage de la réserve “F-TRIP” et
affiche la distance parcourue à partir de cet
instant. Dans ce cas, l’affichage des comp-
teurs (totalisateurs, compteur kilométrique
et montre) se modifie comme suit à la pres-
sion sur le contacteur de sélection
“SELECT”:
F-TRIP → TRIP 1 → TRIP 2 → Montre →
ODO → F-TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le contacteur de
sélection “SELECT”, puis appuyer sur le
contacteur de remise à zéro “RESET” pen-
dant au moins une seconde. Si, une fois le
plein de carburant effectué, la remise à zéro
du totalisateur de la réserve n’est pas effec-
tuée manuellement, elle s’effectue automa-
tiquement et l’affichage retourne au mode
affiché précédemment après que le véhi-
cule a parcouru une distance d’environ 5
km (3 mi).Montre
Réglage de la montre
1. Appuyer sur le contacteur “SELECT”
pour passer à l’affichage de la montre.
2. Appuyer simultanément sur les con-
tacteurs “SELECT” et “RESET” pen-
dant au moins deux secondes.
3. Une fois que l’affichage des heures cli-
gnote, régler les heures à l’aide du
contacteur “RESET”.
4. Appuyer sur le contacteur “SELECT”.
L’affichage des minutes se met à cli-
gnoter.
5. Régler les minutes à l’aide du contac-
teur “RESET”.
6. Appuyer sur le contacteur “SELECT”,
puis le relâcher pour que la montre se
mette en marche.Systèmes embarqués de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsque l’un de ces circuits est défectueux,
le témoin d’alerte de panne moteur s’allume
et l’écran des compteur kilométrique/totali-
sateur journalier/montre affiche un code
d’erreur composé de deux chiffres (par
exemple : 12, 13, 14).
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes.
Lorsque l’un des circuits de l’immobilisateur
est défectueux, le témoin de l’immobilisa-
teur antivol se met à clignoter, puis l’écran
du compteur kilométrique/totalisateur jour-
nalier affiche un code d’erreur composé de
deux chiffres (par exemple : 51, 52, 53).
N.B.:Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
1. Montre
U5C4F0F0.book Page 7 Friday, March 10, 2006 10:02 AM

COMMANDES ET INSTRUMENTS
3-8
3
N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de pas attacher plus
d’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clés. En
effet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et parlà empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
Quand l’écran des compteur kilométri-
que/totalisateur journalier/montre affiche un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.
ATTENTION:
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’évitertout endommagement du moteur.
Mode de commande de la luminosité
La luminosité peut être réglée pour les élé-
ments suivants :

le panneau du bloc de compteurs mul-
tifonctions (élément numéro “1”)


l’affichage ACL (élément numéro “2”)


l’aiguille des compteur de vitesse,
compte-tours et jauge de niveau de
carburant (élément numéro “3”)
Sélectionner le mode de commande de la
luminosité comme suit.
1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le contacteur de sélection
“SELECT” et le maintenir enfoncé.
3. Tourner la clé sur “ON”, attendre cinq
secondes, puis relâcher le contacteur
de sélection “SELECT”.
Le numéro d’élément “1” s’affiche.
4. Régler la luminosité du panneau du
bloc de compteurs multifonctions en
appuyant sur le contacteur “RESET”.
5. Appuyer sur le contacteur “SELECT”
afin de sélectionner l’affichage ACL.
1. Panneau du bloc de compteurs multifonc-
tions
2. Affichage ACL
3. Aiguille du compteur de vitesse
4. Aiguille du compte-tours
5. Aiguille de la jauge du niveau de carburant
1. Panneau du bloc de compteurs multifonc-
tions
2. Numéro d’élément
3. Niveau de luminosité
U5C4F0F0.book Page 8 Friday, March 10, 2006 10:02 AM

COMMANDES ET INSTRUMENTS
3-9
3
Le numéro d’élément “2” s’affiche.
Régler la luminosité de l’affichage ACL
en appuyant sur le contacteur “RE-
SET”.
6. Appuyer sur le contacteur “SELECT”
afin de sélectionner les aiguilles de ca-
dran.
Le numéro d’élément “3” s’affiche.
Régler la luminosité de l’aiguille du
compteur de vitesse, du compte-tours
et de la jauge de niveau de carburant
en appuyant sur le contacteur “RE-
SET”.7. Appuyer sur le contacteur “SELECT”.
L’écran des compteur kilométrique/to-
talisateur journalier/montre retourne
au mode affiché précédemment.
FAU12331
Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
1. Affichage ACL
2. Numéro d’élément
3. Niveau de luminosité
1. Aiguille du compteur de vitesse
2. Aiguille du compte-tours
3. Aiguille de la jauge du niveau de carburant
4. Numéro d’élément
5. Niveau de luminosité
U5C4F0F0.book Page 9 Friday, March 10, 2006 10:02 AM

COMMANDES ET INSTRUMENTS
3-10
3
FAU12345
Combinés de contacteurs Gauche
Droite
FAU40750
Inverseur feu de route/feu de croisement
“/”/contacteur d’appel de phare
“”
Placer ce contacteur sur “” pour allumer
le feu de route et sur “” pour allumer le
feu de croisement.
Afin d’effectuer un appel de phare, feu de
croisement allumé, appuyer sur le côté feu
de croisement “” de l’inverseur.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position “”. Une fois relâ-
ché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute oud’un blocage de câble des gaz, placer ce
contacteur sur “” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.ATTENTION:
FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de miseen marche figurant à la page 5-1.
FAU12733
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION:
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
1. Inverseur feu de route/feu de croisement
“/”/contacteur d’appel de phare “”
2. Contacteur des clignotants “/”
3. Contacteur d’avertisseur “”
1. Coupe-circuit du moteur “/”
2. Contacteur des feux de détresse “”
3. Contacteur du démarreur “”U5C4F0F0.book Page 10 Friday, March 10, 2006 10:02 AM
