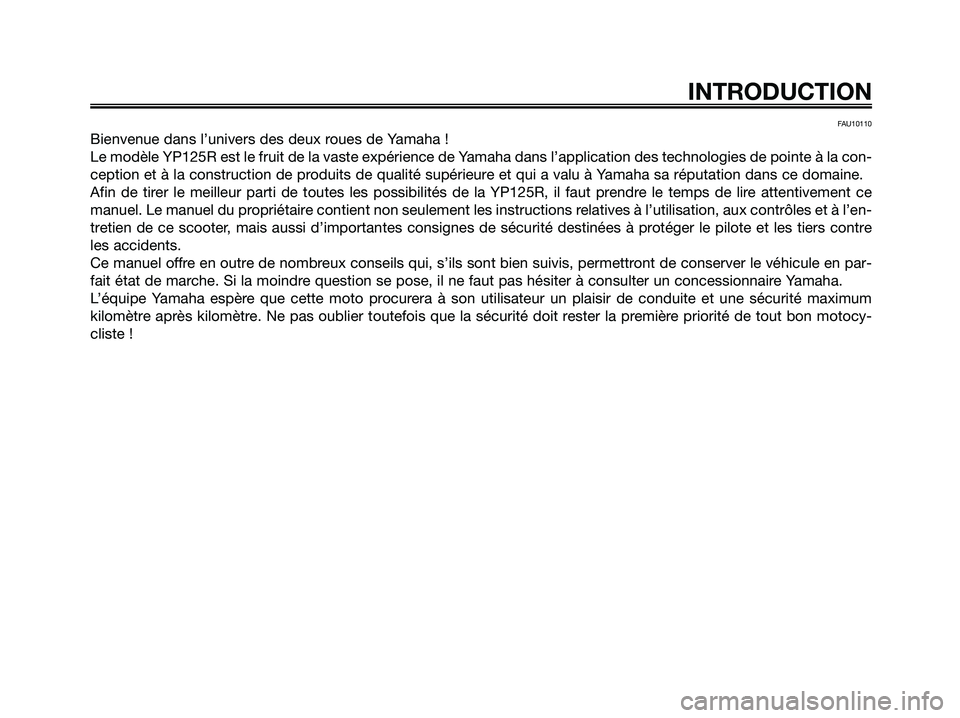

Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle YP125R est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la con-
ception et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la YP125R, il faut prendre le temps de lire attentivement ce
manuel. Le manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’en-
tretien de ce scooter, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre
les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en par-
fait état de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité maximum
kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocy-
cliste !
INTRODUCTION
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 3

FAU34110

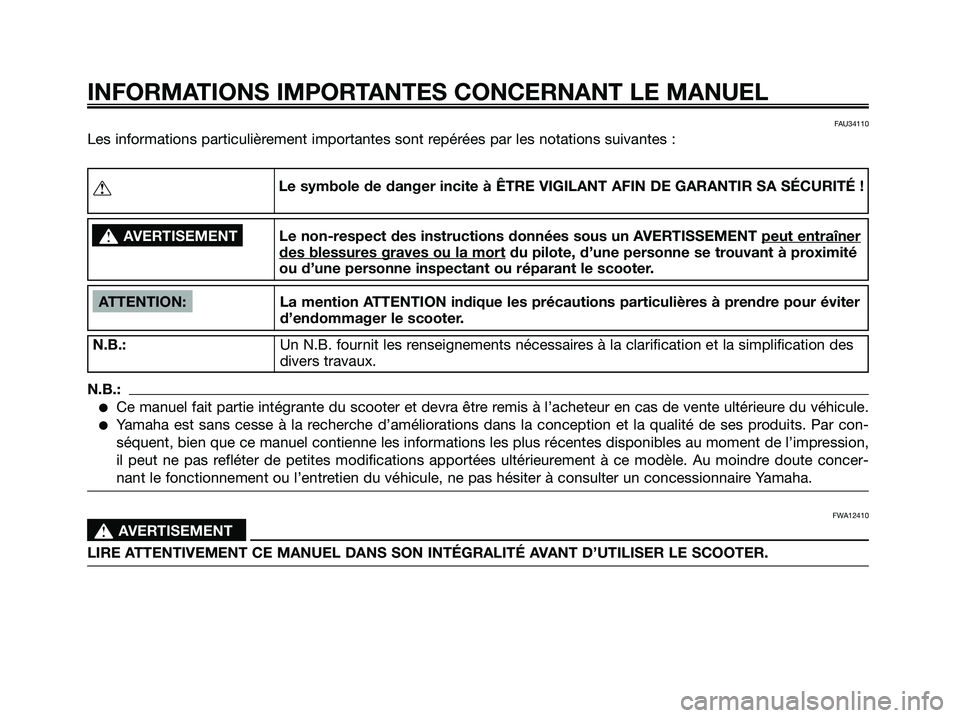

Les informations particulièrement importantes sont repérées par les notations suivantes :
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
ATTENTION: La mention ATTENTION indique les précautions particulières à prendre pour éviter
d’endommager le scooter.
N.B.:Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des
divers travaux.
N.B.:
Ce manuel fait partie intégrante du scooter et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par con-
séquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impression,
il peut ne pas refléter de petites modifications apportées ultérieurement à ce modèle. Au moindre doute concer-
nant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à consulter un concessionnaire Yamaha.
FWA12410
s s
AVERTISEMENT
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LE SCOOTER.
s s
AVERTISEMENTLe non-respect des instructions données sous un AVERTISSEMENT peut entraîner
des blessures graves ou la mortdu pilote, d’une personne se trouvant à proximité
ou d’une personne inspectant ou réparant le scooter.
Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR SA SÉCURITÉ !t
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 4

FAUS1171
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL

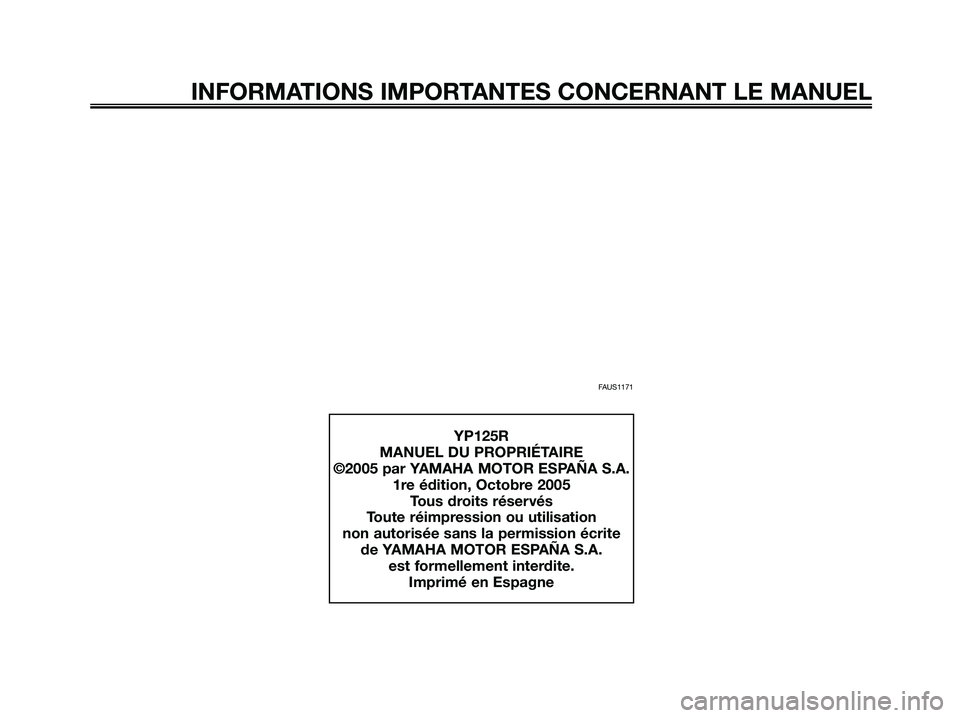

YP125R
MANUEL DU PROPRIÉTAIRE
©2005 par YAMAHA MOTOR ESPAÑA S.A.
1re édition, Octobre 2005
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de YAMAHA MOTOR ESPAÑA S.A.
est formellement interdite.
Imprimé en Espagne
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 5

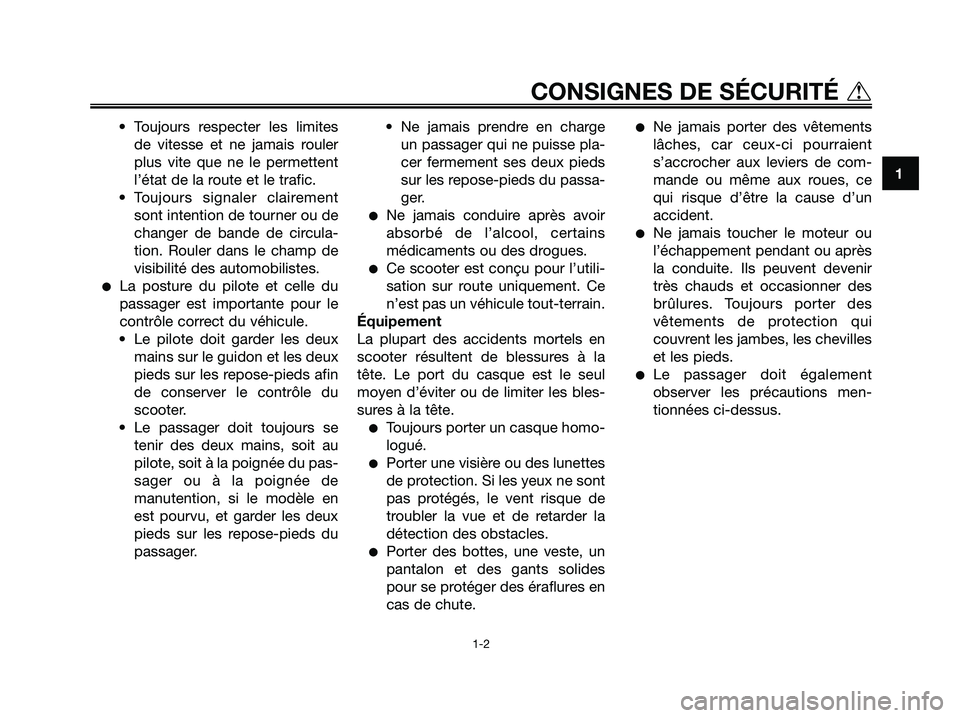

• Toujours respecter les limites
de vitesse et ne jamais rouler
plus vite que ne le permettent
l’état de la route et le trafic.
• Toujours signaler clairement
sont intention de tourner ou de
changer de bande de circula-
tion. Rouler dans le champ de
visibilité des automobilistes.
La posture du pilote et celle du
passager est importante pour le
contrôle correct du véhicule.
• Le pilote doit garder les deux
mains sur le guidon et les deux
pieds sur les repose-pieds afin
de conserver le contrôle du
scooter.
• Le passager doit toujours se
tenir des deux mains, soit au
pilote, soit à la poignée du pas-
sager ou à la poignée de
manutention, si le modèle en
est pourvu, et garder les deux
pieds sur les repose-pieds du
passager.• Ne jamais prendre en charge
un passager qui ne puisse pla-
cer fermement ses deux pieds
sur les repose-pieds du passa-
ger.
Ne jamais conduire après avoir
absorbé de l’alcool, certains
médicaments ou des drogues.
Ce scooter est conçu pour l’utili-
sation sur route uniquement. Ce
n’est pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en
scooter résultent de blessures à la
tête. Le port du casque est le seul
moyen d’éviter ou de limiter les bles-
sures à la tête.
Toujours porter un casque homo-
logué.
Porter une visière ou des lunettes
de protection. Si les yeux ne sont
pas protégés, le vent risque de
troubler la vue et de retarder la
détection des obstacles.
Porter des bottes, une veste, un
pantalon et des gants solides
pour se protéger des éraflures en
cas de chute.
Ne jamais porter des vêtements
lâches, car ceux-ci pourraient
s’accrocher aux leviers de com-
mande ou même aux roues, ce
qui risque d’être la cause d’un
accident.
Ne jamais toucher le moteur ou
l’échappement pendant ou après
la conduite. Ils peuvent devenir
très chauds et occasionner des
brûlures. Toujours porter des
vêtements de protection qui
couvrent les jambes, les chevilles
et les pieds.
Le passager doit également
observer les précautions men-
tionnées ci-dessus.
1
CONSIGNES DE SÉCURITÉ t
1-2
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 9

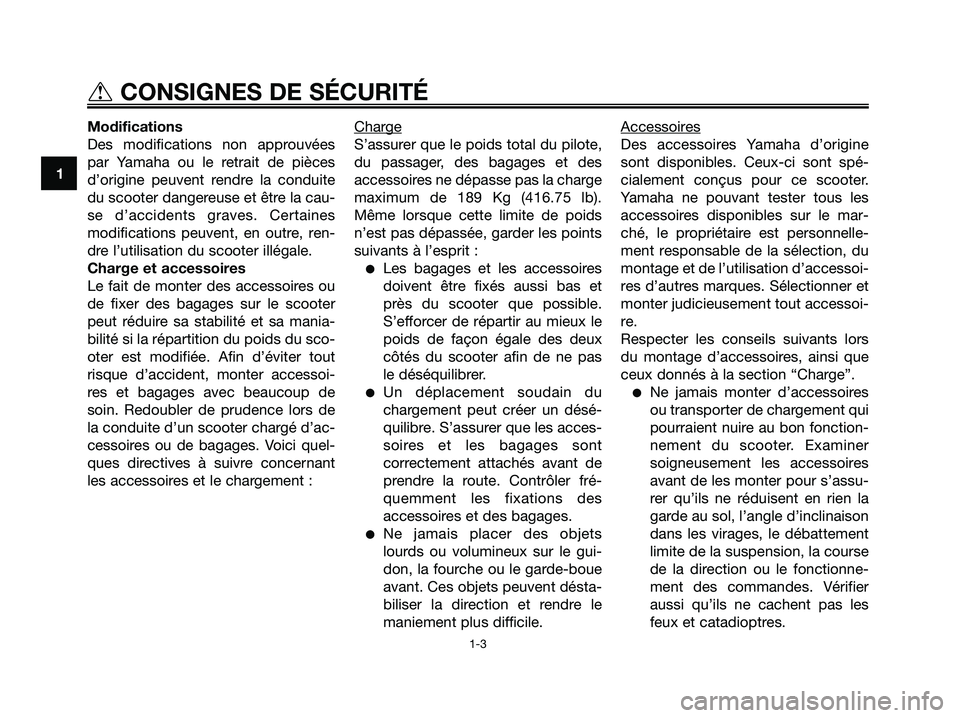

Modifications
Des modifications non approuvées
par Yamaha ou le retrait de pièces
d’origine peuvent rendre la conduite
du scooter dangereuse et être la cau-
se d’accidents graves. Certaines
modifications peuvent, en outre, ren-
dre l’utilisation du scooter illégale.
Charge et accessoires
Le fait de monter des accessoires ou
de fixer des bagages sur le scooter
peut réduire sa stabilité et sa mania-
bilité si la répartition du poids du sco-
oter est modifiée. Afin d’éviter tout
risque d’accident, monter accessoi-
res et bagages avec beaucoup de
soin. Redoubler de prudence lors de
la conduite d’un scooter chargé d’ac-
cessoires ou de bagages. Voici quel-
ques directives à suivre concernant
les accessoires et le chargement :Charge
S’assurer que le poids total du pilote,
du passager, des bagages et des
accessoires ne dépasse pas la charge
maximum de 189 Kg (416.75 lb).
Même lorsque cette limite de poids
n’est pas dépassée, garder les points
suivants à l’esprit :
Les bagages et les accessoires
doivent être fixés aussi bas et
près du scooter que possible.
S’efforcer de répartir au mieux le
poids de façon égale des deux
côtés du scooter afin de ne pas
le déséquilibrer.
Un déplacement soudain du
chargement peut créer un désé-
quilibre. S’assurer que les acces-
soires et les bagages sont
correctement attachés avant de
prendre la route. Contrôler fré-
quemment les fixations des
accessoires et des bagages.
Ne jamais placer des objets
lourds ou volumineux sur le gui-
don, la fourche ou le garde-boue
avant. Ces objets peuvent désta-
biliser la direction et rendre le
maniement plus difficile.Accessoir
es
Des accessoires Yamaha d’origine
sont disponibles. Ceux-ci sont spé-
cialement conçus pour ce scooter.
Yamaha ne pouvant tester tous les
accessoires disponibles sur le mar-
ché, le propriétaire est personnelle-
ment responsable de la sélection, du
montage et de l’utilisation d’accessoi-
res d’autres marques. Sélectionner et
monter judicieusement tout accessoi-
re.
Respecter les conseils suivants lors
du montage d’accessoires, ainsi que
ceux donnés à la section “Charge”.
Ne jamais monter d’accessoires
ou transporter de chargement qui
pourraient nuire au bon fonction-
nement du scooter. Examiner
soigneusement les accessoires
avant de les monter pour s’assu-
rer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement
limite de la suspension, la course
de la direction ou le fonctionne-
ment des commandes. Vérifier
aussi qu’ils ne cachent pas les
feux et catadioptres.
1
tCONSIGNES DE SÉCURITÉ
1-3
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 10

• Les accessoires montés sur le
guidon ou autour de la fourche
peuvent créer des déséquili-
bres dus à une mauvaise distri-
bution du poids ou à des chan-
gements d’ordre
aérodynamique. Si des acces-
soires sont montés sur le gui-
don ou autour de la fourche, ils
doivent être aussi légers et
compacts que possible.
• Des accessoires volumineux
risquent de réduire sérieuse-
ment la stabilité du scooter en
raison d’effets aérodynami-
ques. Le vent peut avoir ten-
dance à soulever le scooter et
les coups de vent latéraux
peuvent le rendre instable. De
tels accessoires peuvent éga-
lement rendre le véhicule insta-
ble lors du croisement ou du
dépassement de camions.
• Certains accessoires peuvent
forcer le pilote à modifier sa
position de conduite. Une
position de conduite incorrecte
réduit la liberté de mouvement
du pilote et peut limiter soncontrôle du véhicule. De tels
accessoires ne sont donc pas
recommandés.
La prudence est de rigueur lors
de l’installation de tout accessoi-
re électrique supplémentaire. Si
ces accessoires excèdent la
capacité de l’équipement électri-
que du scooter, une panne élec-
trique peut résulter, ce qui risque
de provoquer des problèmes d’é-
clairage ou une perte de puissan-
ce du moteur.

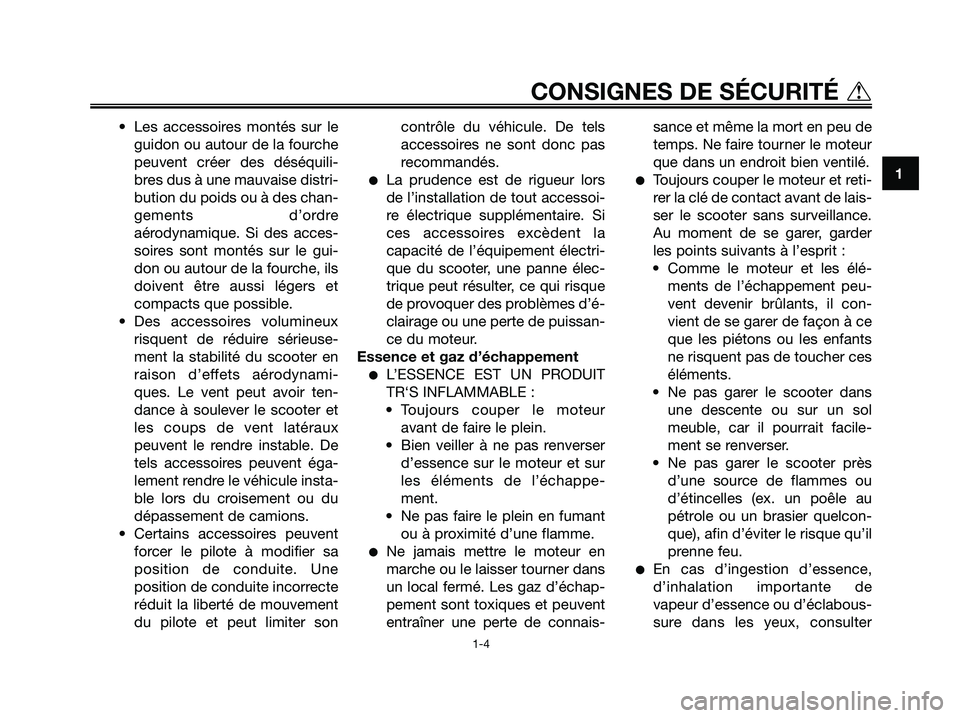

Essence et gaz d’échappement
L’ESSENCE EST UN PRODUIT
TR‘S INFLAMMABLE :
• Toujours couper le moteur
avant de faire le plein.
• Bien veiller à ne pas renverser
d’essence sur le moteur et sur
les éléments de l’échappe-
ment.
• Ne pas faire le plein en fumant
ou à proximité d’une flamme.
Ne jamais mettre le moteur en
marche ou le laisser tourner dans
un local fermé. Les gaz d’échap-
pement sont toxiques et peuvent
entraîner une perte de connais-sance et même la mort en peu de
temps. Ne faire tourner le moteur
que dans un endroit bien ventilé.
Toujours couper le moteur et reti-
rer la clé de contact avant de lais-
ser le scooter sans surveillance.
Au moment de se garer, garder
les points suivants à l’esprit :
• Comme le moteur et les élé-
ments de l’échappement peu-
vent devenir brûlants, il con-
vient de se garer de façon à ce
que les piétons ou les enfants
ne risquent pas de toucher ces
éléments.
• Ne pas garer le scooter dans
une descente ou sur un sol
meuble, car il pourrait facile-
ment se renverser.
• Ne pas garer le scooter près
d’une source de flammes ou
d’étincelles (ex. un poêle au
pétrole ou un brasier quelcon-
que), afin d’éviter le risque qu’il
prenne feu.
En cas d’ingestion d’essence,
d’inhalation importante de
vapeur d’essence ou d’éclabous-
sure dans les yeux, consulter
1
CONSIGNES DE SÉCURITÉ t
1-4
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 11

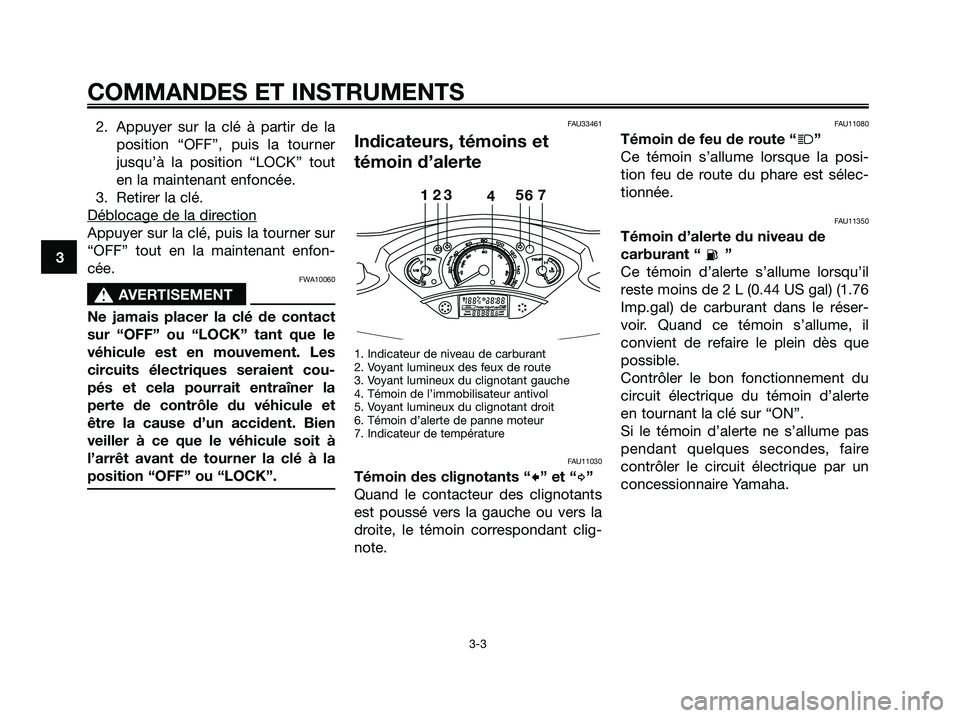

2. Appuyer sur la clé à partir de la
position “OFF”, puis la tourner
jusqu’à la position “LOCK” tout
en la maintenant enfoncée.
3. Retirer la clé.
Déblocage de la dir
ection
Appuyer sur la clé, puis la tourner sur
“OFF” tout en la maintenant enfon-
cée.
FWA10060
s s
AVERTISEMENT
Ne jamais placer la clé de contact
sur “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les
circuits électriques seraient cou-
pés et cela pourrait entraîner la
perte de contrôle du véhicule et
être la cause d’un accident. Bien
veiller à ce que le véhicule soit à
l’arrêt avant de tourner la clé à la
position “OFF” ou “LOCK”.
FAU33461
Indicateurs, témoins et
témoin d’alerte
1. Indicateur de niveau de carburant
2. Voyant lumineux des feux de route
3. Voyant lumineux du clignotant gauche
4. Témoin de l’immobilisateur antivol
5. Voyant lumineux du clignotant droit
6. Témoin d’alerte de panne moteur
7. Indicateur de température
FAU11030
Témoin des clignotants “c” et “d”
Quand le contacteur des clignotants
est poussé vers la gauche ou vers la
droite, le témoin correspondant clig-
note.
FAU11080
Témoin de feu de route “j”
Ce témoin s’allume lorsque la posi-
tion feu de route du phare est sélec-
tionnée.
FAU11350
Témoin d’alerte du niveau de
carburant “ ”
Ce témoin d’alerte s’allume lorsqu’il
reste moins de 2 L (0.44 US gal) (1.76
Imp.gal) de carburant dans le réser-
voir. Quand ce témoin s’allume, il
convient de refaire le plein dès que
possible.
Contrôler le bon fonctionnement du
circuit électrique du témoin d’alerte
en tournant la clé sur “ON”.
Si le témoin d’alerte ne s’allume pas
pendant quelques secondes, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
123 5 764
3
COMMANDES ET INSTRUMENTS
3-3
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 18

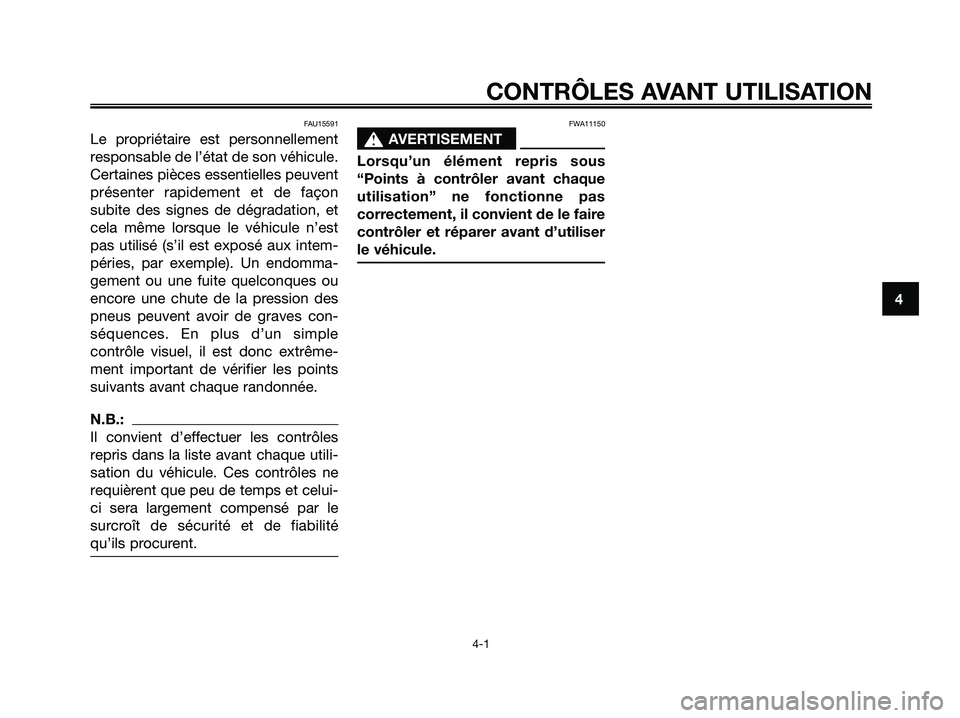

FAU15591
Le propriétaire est personnellement
responsable de l’état de son véhicule.
Certaines pièces essentielles peuvent
présenter rapidement et de façon
subite des signes de dégradation, et
cela même lorsque le véhicule n’est
pas utilisé (s’il est exposé aux intem-
péries, par exemple). Un endomma-
gement ou une fuite quelconques ou
encore une chute de la pression des
pneus peuvent avoir de graves con-
séquences. En plus d’un simple
contrôle visuel, il est donc extrême-
ment important de vérifier les points
suivants avant chaque randonnée.
N.B.:
Il convient d’effectuer les contrôles
repris dans la liste avant chaque utili-
sation du véhicule. Ces contrôles ne
requièrent que peu de temps et celui-
ci sera largement compensé par le
surcroît de sécurité et de fiabilité
qu’ils procurent.
FWA11150
s s
AVERTISEMENT
Lorsqu’un élément repris sous
“Points à contrôler avant chaque
utilisation” ne fonctionne pas
correctement, il convient de le faire
contrôler et réparer avant d’utiliser
le véhicule.
4
CONTRÔLES AVANT UTILISATION
4-1
1B9-F8199-F0.qxd 14/10/2005 18:25 Página 33
