4-50
F
UNITE D’ENTRAINEMENT
Système de propulsion Pompe de propulsion
Type de pompe de propulsion Flux axial, un seul étage
Rotation de la turbine Dans le sens contraire des aiguilles d’une montre
(vu de l’arrière)
Angle horizontal de tuyère de pousséeDegrés 24 + 24
CARBURANT ET HUILE
Carburant recommandéEssence normale sans plomb
Indice d’octane minimum IOP
IOR86
90
Huile moteur recommandée SAE 10W-30, 20W-40, 20W-50
API SE, SF, SG, SH, SJ, SL
Capacité du réservoir de carburant
Total L (US gal, Imp gal) 60 (15,9, 13,2)
Quantité d’huile moteur
Avec remplacement du filtre à huile L (US qt, Imp qt) 2,2 (2,3, 1,9)
Sans remplacement du filtre à huile L (US qt, Imp qt) 2,0 (2,1, 1,8)
Quantité totale L (US qt, Imp qt) 4,3 (4,5, 3,8)MODELE
ELEMENTUnitéVX110 Sport/VX110 Deluxe
A_F1K80.book Page 50 Monday, October 24, 2005 3:49 PM

4-53
ES
SJU13590

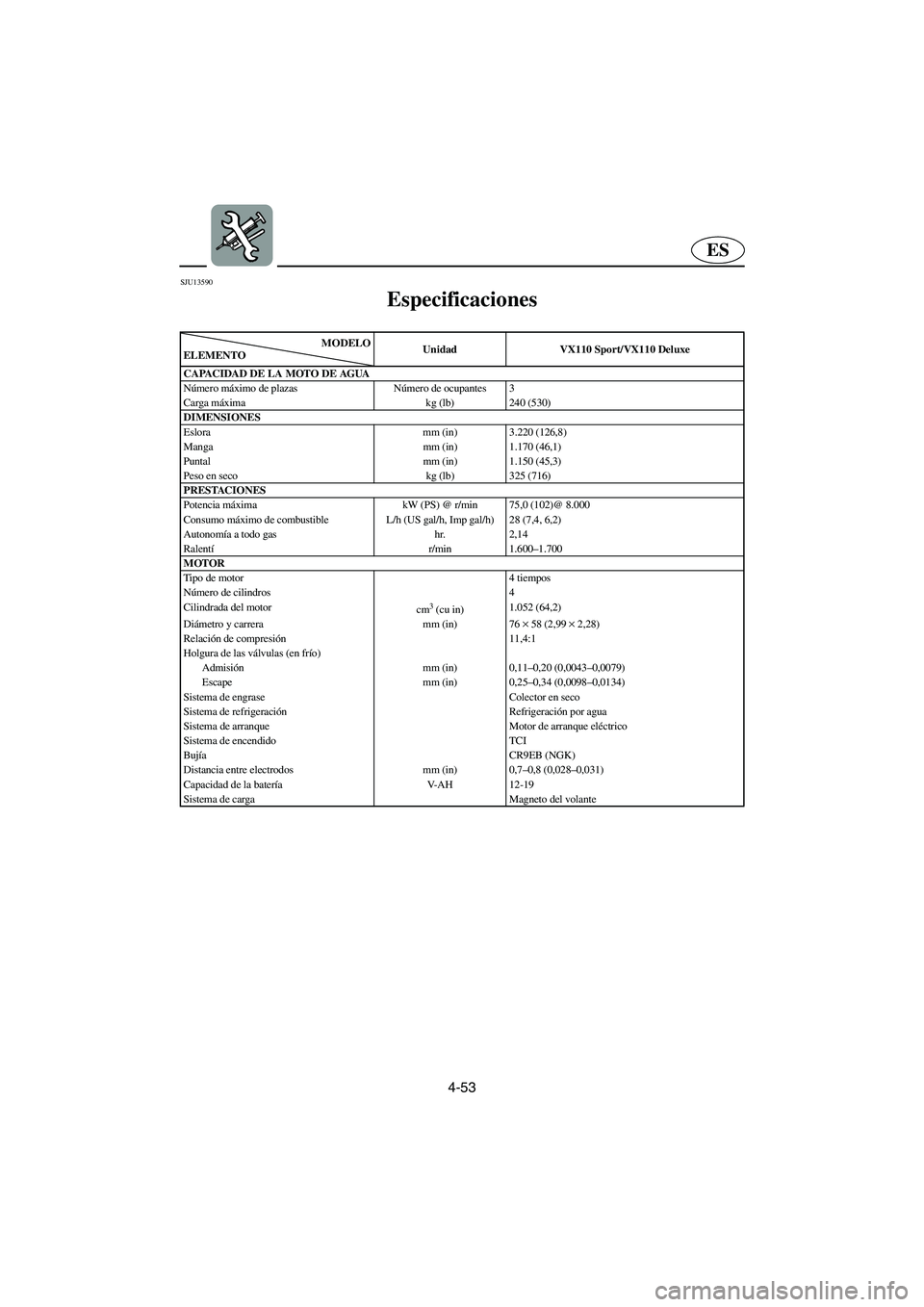

Especificaciones
MODELO
ELEMENTOUnidad VX110 Sport/VX110 Deluxe
CAPACIDAD DE LA MOTO DE AGUA
Número máximo de plazas Número de ocupantes 3
Carga máxima kg (lb) 240 (530)
DIMENSIONES
Eslora mm (in) 3.220 (126,8)
Manga mm (in) 1.170 (46,1)
Puntal mm (in) 1.150 (45,3)
Peso en seco kg (lb) 325 (716)
PRESTACIONES
Potencia máxima kW (PS) @ r/min 75,0 (102)@ 8.000
Consumo máximo de combustible L/h (US gal/h, Imp gal/h) 28 (7,4, 6,2)
Autonomía a todo gas hr. 2,14
Ralentír/min 1.600–1.700
MOTOR
Tipo de motor 4 tiempos
Número de cilindros 4
Cilindrada del motor
cm
3 (cu in)1.052 (64,2)
Diámetro y carrera mm (in) 76 ×
58 (2,99 ×
2,28)
Relación de compresión 11,4:1
Holgura de las válvulas (en frío)
Admisión mm (in) 0,11–0,20 (0,0043–0,0079)
Escape mm (in) 0,25–0,34 (0,0098–0,0134)
Sistema de engrase Colector en seco
Sistema de refrigeración Refrigeración por agua
Sistema de arranque Motor de arranque eléctrico
Sistema de encendido TCI
Bujía CR9EB (NGK)
Distancia entre electrodos mm (in) 0,7–0,8 (0,028–0,031)
Capacidad de la batería V-AH 12-19
Sistema de carga Magneto del volante
A_F1K80.book Page 53 Monday, October 24, 2005 3:49 PM

4-54
ES
GRUPO PROPULSOR
Sistema de propulsión Bomba de chorro
Tipo de bomba de chorro Flujo axial, una etapa
Giro del rotor En el sentido contrario al de las agujas del reloj (visto
desde atrás)
Ángulo horizontal de la tobera de
propulsiónGrados 24 + 24
COMBUSTIBLE Y ACEITE
Combustible recomendado Gasolina normal sin plomo
Octanaje mínimo PON
RON86
90
Aceite de motor recomendado SAE 10W-30, 20W-40, 20W-50
API SE, SF, SG, SH, SJ, SL
Capacidad del depósito de combustible
Total L (US gal, Imp gal) 60 (15,9, 13,2)
Cantidad de aceite del motor
Con sustitución del filtro de aceite L (US qt, Imp qt) 2,2 (2,3, 1,9)
Sin sustitución del filtro de aceite L (US qt, Imp qt) 2,0 (2,1, 1,8)
Cantidad total L (US qt, Imp qt) 4,3 (4,5, 3,8)MODELO
ELEMENTOUnidad VX110 Sport/VX110 Deluxe
A_F1K80.book Page 54 Monday, October 24, 2005 3:49 PM

5-2
F
Le moteur tourne
irrégulièrement ou caleCarburant Vide Faire le plein dès que
possible3-7
Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-23
Réservoir de
carburantPrésence d’eau ou de
saletésFaire réviser par un
concessionnaire Yamaha4-23
Bougie Encrassée ou défectueuse Remplacer 4-33
Plage de température
incorrecteRemplacer
4-33
Ecartement des électrodes
incorrectRégler
4-33
Capuchon de
bougieDesserréRaccorder correctement 4-33
Fissuré, déchiré ou
endommagéRemplacer
—
Câblage
électriqueConnexion lâche Resserrer ou raccorder
correctement—
Système
d’injection de
carburantTuyère obstruéeFaire réviser par un
concessionnaire Yamaha—
Le témoin
d’avertissement ou
l’indicateur clignoteNiveau de
carburantVide Faire le plein dès que
possible3-7
Surchauffe du
moteurEntrée de la tuyère obstruée Nettoyer
5-7
Avertissement de
contrôle du
moteurCapteurs défectueux Faire réviser par un
concessionnaire Yamaha—
Le scooter est lent ou
perd de la puissanceSystème de
sécurité Yamaha
(VX110 Deluxe)Mode de bas régime
sélectionnéSélectionner le mode
normal 2-29
Cavitation Entrée de la tuyère obstruée Nettoyer 5-7
Turbine endommagée ou
uséeFaire réviser par un
concessionnaire Yamaha—
Avertissement de
surchauffe du
moteurCommande de réduction du
régime moteur activéeNettoyer l’entrée de la
tuyère et laisser refroidir le
moteur2-43
Avertissement de
pression d’huileCommande de réduction du
régime moteur activéeAjouter de l’huile
2-41
Bougie Encrassée ou défectueuse Remplacer 4-33
Plage de température
incorrecteRemplacer
4-33
Ecartement des électrodes
incorrectRégler
4-33
Capuchons de
bougieDesserrés Raccorder correctement
4-33
Câblage
électriqueConnexion lâche Resserrer ou raccorder
correctement—
Carburant Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-23
Filtre à air Obstrué ou accumulation
d’huileFaire réviser par un
concessionnaire Yamaha4-29 PANNE CAUSE POSSIBLE REMEDE PAGE
A_F1K80.book Page 2 Monday, October 24, 2005 3:49 PM

6-1
F
FJU11250
Index
A
Accélérateur ................................................. 3-23
Accostage du scooter.................................... 3-69
Apprendre à utiliser le scooter nautique....... 3-43
Apprenez à connaître votre scooter
nautique ........................................................ 3-41
Arrêt du moteur ............................................ 3-39
Arrêter le scooter nautique ........................... 3-67
Autres étiquettes ........................................... 1-14
B
Batterie ..................................................3-21, 4-9
Boîte à gants ................................................. 2-49
Bouchon de vidange de poupe ..................... 3-19
Bouchon du réservoir de carburant .............. 2-11
C
Cale............................................................... 3-19
Capot ............................................................ 2-11
Caractéristiques du scooter nautique ............ 1-35
Carburant et huile ........................................... 3-1
Changement de l’huile moteur ..................... 4-25
Compartiment de rangement avant .............. 2-47
Compartiment moteur .................................. 3-13
Compartiments de rangement....................... 2-47
Compte-tours ................................................ 2-37
Compteur de vitesse ..................................... 2-37
Compteur horaire/voltmètre ......................... 2-39
Compteur multifonction ......................2-35, 3-29
Contacteur d’arrêt du moteur ....................... 2-17
Contacteur de démarrage .............................. 2-19
Contacteurs ................................................... 3-29
Contrôle du filtre à air .................................. 4-29
Contrôles après utilisation ............................ 3-73
Contrôles préalables ....................................... 3-9
Coque et pont ............................................... 3-13
Cordon du coupe-circuit du moteur ............. 3-27
Coupe-circuit du moteur............................... 2-17
D
Démarrage depuis un ponton........................ 3-51
Démarrage du moteur ................................... 3-35
Démarrage du scooter nautique .................... 3-49
Démarrage et embarquement en eau peu
profonde ....................................................... 3-51Démarrage forcé........................................... 5-11
E
Echouage du scooter .................................... 3-69
Embarquement avec des passagers .............. 3-55
Embarquement et démarrage en eau
profonde ....................................................... 3-53
Embarquement seul ...................................... 3-53
Emplacement des composants principaux ..... 2-1
Emplacement des étiquettes ........................... 1-9
Entreposage .................................................... 4-1
Entretien et réglages ..................................... 4-13
Equipement recommandé............................. 1-33
Essence ........................................................... 3-1
Essence-alcool................................................ 3-3
Etiquette d’approbation du certificat de
contrôle anti-pollution .................................... 1-7
Etiquette de date de fabrication...................... 1-7
Etiquettes d’avertissement ........................... 1-10
Etiquettes importantes .................................... 1-9
Extincteur ..................................................... 3-23
F
Faire virer le scooter nautique...................... 3-63
Fonctionnement............................................ 3-31
H
Huile moteur .................................................. 3-5
I
Indicateur d’avertissement de contrôle du
moteur .......................................................... 2-39
Indicateur d’avertissement de niveau
de carburant .................................................. 2-41
Indicateur d’avertissement de pression
d’huile .......................................................... 2-41
Indicateur d’avertissement de surchauffe
du moteur ..................................................... 2-43
Informations de sécurité............................... 1-17
Informations sur le contrôle des émissions
(pour le Canada uniquement) ......................... 1-7
Informations sur les modèles
(pour l’Europe uniquement) ........................... 1-5
Inspection de la batterie ............................... 4-41
Inspection de l’angle de la tuyère ................ 4-29
Inspection du câble d’inversion
(pour VX110 Deluxe) .................................. 4-29
Inspection du système d’alimentation .......... 4-23
A_F1K80.book Page 1 Monday, October 24, 2005 3:49 PM

6-7
ES
SJU11250
Índice alfabético
A
Aceite del motor ............................................. 3-6
Acelerador .................................................... 3-24
Ajuste del sistema de inyección de
combustible .................................................. 4-46
Alarma de combustible................................. 2-42
Alarma de la presión de aceite ..................... 2-42
Alarma de recalentamiento del motor .......... 2-44
Almacenamiento............................................. 4-2
Aprendiendo a pilotar la moto de agua ........ 3-44
Arranque del motor ...................................... 3-36
Asidero ......................................................... 2-28
Asiento ......................................................... 2-10
Atraque de la moto de agua a un pantalán ... 3-70
B
Batería .................................................3-22, 4-10
Bloqueo y desbloqueo del sistema de
seguridad Yamaha (VX110 Deluxe) ............ 2-32
Botadura de la moto de agua ........................ 3-34
C
Cámara del motor ......................................... 3-14
Cambio de fusibles ....................................... 4-48
Cambio del aceite del motor......................... 4-26
Características de la moto de agua ............... 1-36
Casco y cubierta ........................................... 3-14
Combustible y aceite ...................................... 3-2
Comprobación de la alarma de fallo
del motor ...................................................... 2-40
Comprobación del ángulo de la tobera de
propulsión ..................................................... 4-30
Comprobación del elemento del filtro
de aire ........................................................... 4-30
Comprobación del régimen mínimo............. 4-46
Comprobaciones posteriores a la
navegación.................................................... 3-74
Comprobaciones previas a la navegación....3-11
Conexión de los cables puente ..................... 5-14
Conozca su moto de agua ............................. 3-42
Cordón de hombre al agua ........................... 3-28
Cuadro de identificación de averías ............... 5-5
Cuadro de mantenimiento periódico ............ 4-21
Cuentahoras/Voltímetro ............................... 2-40D
Dejar la moto de agua .................................. 3-40
Depósito de combustible .............................. 4-24
Disfrute de su moto de agua de forma
responsable ................................................... 1-46
E
Embarque con tripulantes............................. 3-56
Embarque e inicio de la marcha en aguas
profundas...................................................... 3-54
Embarque en solitario .................................. 3-54
Engrase ........................................................... 4-6
Equipo recomendado.................................... 1-34
Especificaciones ........................................... 4-53
Esquí acuático .............................................. 1-40
Extintor......................................................... 3-24
F
Funcionamiento............................................ 3-32
G
Gasolina ......................................................... 3-2
Gobierno de la moto de agua ....................... 3-64
Grupo propulsor ........................................... 3-28
Guantera ....................................................... 2-50
H
Hundimiento de la moto de agua ................. 5-18
I
Identificación de averías ................................ 5-5
Indicador de combustible ............................. 2-38
Información del modelo (solo Europa) .......... 1-6
Información para evitar peligros .................. 1-34
Información relativa a control de
emisiones (sólo Canadá) ................................ 1-8
Información relativa a la seguridad.............. 1-18
Inicio de la navegación ................................ 3-50
Interruptor de arranque................................. 2-20
Interruptor de paro de emergencia del
motor ............................................................ 2-18
Interruptor de paro del motor ....................... 2-18
Interruptores ................................................. 3-30
L
Lavado del sistema de refrigeración con
agua ................................................................ 4-2
Limitaciones a la navegación ....................... 1-22
Limitaciones sobre quién puede pilotar
la moto de agua ............................................ 1-20
Limpieza de la moto de agua ....................... 4-12
A_F1K80.book Page 7 Monday, October 24, 2005 3:49 PM
