2006 YAMAHA TMAX ESP

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
1
2
3
4
5
6
7
8
9

PAU14340
Suporte do capacete
O suporte do capacete situa-se por baixo
do assento. Junto ao jogo de ferramentas
do proprietário é providenciado um cabo
porta-capacete para fixar o capacete ao
respectivo suporte.
Para fixar um capacete ao respectivo
suporte
1. Abra o assento. (Consulte a
pagina 3-14.)
2. Passe o cabo porta-capacete pela fi-
vela da correia do capacete conforme
ilustrado e, depois, prenda a presilha
do cabo ao suporte do capacete.
3. Feche bem o assento.
AVISO

PWA10160
Nunca conduza com um capacete preso
no suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e possivelmente
um acidente.
Para libertar o capacete do respectivo
suporte
Abra o assento, retire o cabo porta-capace-
te do suporte do capacete e retire o capace-
te, fechando depois o assento.
PAU14502
Compartimentos de
armazenagem
Compartimento de armazenagem dian-
teiro
Para abrir o compartimento de armazena-
gem dianteiro, deslize a alavanca para cima
e puxe-a.
Para fechar o compartimento de armazena-
gem dianteiro, empurre a tampa para a po-
sição original.
AVISO

PWA11160
Não guarde itens pesados neste com-
partimento.
1. Suporte de capacete
1

1. Alavanca de abertura do compartimento
de armazenagem
2. Tampa
1
2

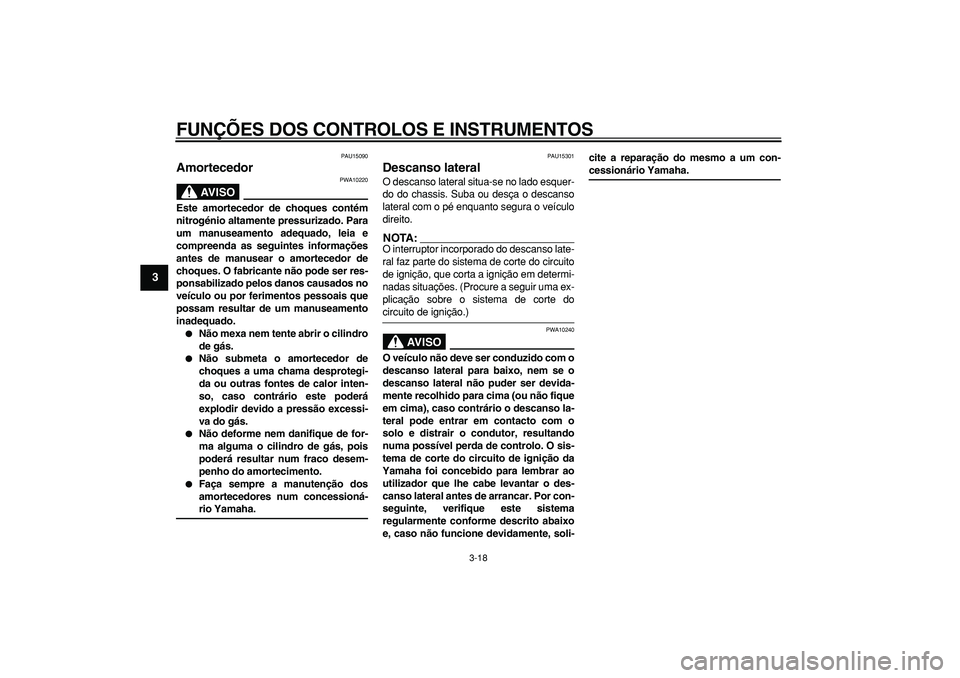

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
1
2
3
4
5
6
7
8
9

PAU15090
Amortecedor
AVISO

PWA10220
Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.

Não mexa nem tente abrir o cilindro
de gás.

Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.

Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.

Faça sempre a manutenção dos
amortecedores num concessioná-
rio Yamaha.
PAU15301
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA:

O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.)
AVISO

PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-cite a reparação do mesmo a um con-
cessionário Yamaha.

4-1 2
3
45
6
7
8
9
VERIFICA ÇÕES PR ÉVIAS À VIAGEM
PAU15591
O estado de um ve ículo é da responsabilidade do propriet ário. Os componentes vitais podem come çar a deteriorar-se r ápida e inespera-
damente, mesmo que o ve ículo n ão esteja a ser utilizado (por exemplo, como resultado da exposi ção aos elementos). Qualquer dano,
fuga de l íquido ou perda da press ão de ar dos pneus poder á ter consequ ências graves. Por conseguinte, é muito importante, para al ém
de uma inspec ção visual exaustiva, que se verifiquem os seguintes pontos antes de cada \
viagem.
NOTA:

As verifica ções pr évias à viagem devem ser efectuadas sempre que o ve ículo é utilizado. Essa inspec ção pode ser efectuada rapidamen-
te; e a seguran ça acrescida que a mesma lhe proporciona vale bem o tempo despendido para\
a realiza ção da mesma.
AVISO

PWA11150
Se algum dos itens da lista de verifica ção pr évia ao funcionamento n ão estiver a funcionar devidamente, solicite a sua inspec-
çã o e repara ção antes de utilizar o ve ículo.

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-2
1
2
3
4
5
6
7
8
9

PAU15603
Lista de verificação prévia à viagem
ITEM VERIFICAÇÕES PÁGINA
Combustível

Ve r ifique o nível de combustível no respectivo depósito.

Se necessário, reabasteça.

Ve r ifique se o tubo de combustível apresenta fuga.3-13
Óleo do motor

Ve r ifique o nível de óleo no motor.

Se necessário, adicione óleo recomendado até ao nível especificado.

Ve r ifique se o veículo apresenta fugas de óleo.6-10
Óleo da transmissão por cor-
rente

Ve r ifique se o veículo apresenta fugas de óleo. 6-13
Refrigerante

Ve r ifique o nível de refrigerante no reservatório.

Se necessário, adicione refrigerante recomendado até ao nível especificado.

Ve r ifique se o sistema de refrigeração tem fugas.6-15
Tr a vão dianteiro

Ve r ifique o funcionamento.

Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.

Ve r ifique se as pastilhas do travão apresentam desgaste.

Se necessário, substitua-os.

Ve r ifique o nível de líquido no reservatório.

Se necessário, adicione líquido dos travões recomendado até ao nível espe-
cificado.

Ve r ifique se o sistema hidráulico apresenta fugas.6-22, 6-23
Tr a vão traseiro

Ve r ifique o funcionamento.

Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.

Ve r ifique se as pastilhas do travão apresentam desgaste.

Se necessário, substitua-os.

Ve r ifique o nível de líquido no reservatório.

Se necessário, adicione líquido dos travões recomendado até ao nível espe-
cificado.

Ve r ifique se o sistema hidráulico apresenta fugas.6-22, 6-23

5-1
1
2
3
4
5
6
7
8
9

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
PAU15970
AVISO

PWA11250

Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.

Nunca coloque o motor em funcio-
namento nem o faça trabalhar
numa área fechada seja por quanto
tempo for. Os gases do escape são
nocivos e a sua inalação pode cau-
sar a perda de consciência e a mor-
te num curto espaço de tempo.
Certifique-se sempre de que existe
uma ventilação adequada.

Por razões de segurança, coloque o
motor em funcionamento sempre
com o descanso central em baixo.

Quando o descanso central está em
baixo e o motor está ao ralenti,
mantenha as suas mãos e pés afas-
tados da roda traseira.
PAU36510
Colocação do motor em
funcionamento
PRECAUÇÃO:

PCA10250
Consulte a página 5-4 para obter ins-
truções relativas à rodagem do motor
antes de utilizar o veículo pela primeira
vez.
Para que o sistema de corte do circuito de
ignição permita o arranque, o descanso la-
teral tem de estar para cima.
AVISO

PWA10290

Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-19.

Nunca conduza com o descanso la-
teral para baixo.
1. Rode a chave para “ON” e certifi-
que-se de que o interruptor de para-
gem do motor está regulado para
“”.
PRECAUÇÃO:

PCA15020
As seguintes luzes de advertência, indi-
cador luminoso e indicadores deverãoacender-se durante alguns segundos e
depois apagar-se.

Luz de advertência de problema no
motor

Luz de advertência do ABS (para
modelos com sistema ABS)

Indicador luminoso do sistema
imobilizador

Indicador de substituição da cor-
reia em V

Indicador de mudança de óleo
Se uma luz de advertência, indicador lu-
minoso ou indicador não se apagar,
consulte a página 3-3 ou 3-5 para obter
instruções quanto à verificação do cir-
cuito da luz de advertência, indicador lu-
minoso ou indicador correspondente.
2. Desacelere por completo.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque
enquanto acciona o travão dianteiro
ou traseiro.
NOTA:

Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
preservar a bateria. Não tente fazer o motor
arrancar durante mais de 10 segundos por
tentativa.

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
2
3
4
56
7
8
9
PRECAUÇÃO:

PCA11040
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!
PAU16760
Arranque
NOTA:

Antes de arrancar, deixe o motor aquecer.
1. Enquanto comprime a alavanca do
travão traseiro com a mão esquerda e
segura a barra de manobra com a
mão direita, retire a scooter do des-
canso central.
2. Sente-se na scooter e regule os espe-
lhos retrovisores.
3. Ligue o sinal de mudança de direcção.
4. Verifique se vem algum veículo e rode
ligeiramente o punho do acelerador (à
direita) para acelerar.
5. Desligue o sinal de mudança de direc-
ção.
PAU16780
Aceleração e desaceleração
A velocidade pode ser ajustada acelerando
e desacelerando. Para aumentar a velodia-
de, rode o punho do acelerador na direcção
(a). Para reduzir a velocidade, rode o punho
do acelerador na direcção (b).
1. Barra de manobra
1
(a)(b)

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
1
2
3
4
5
6
7
8
9

PAU16791
Travagem
1. Desacelere por completo.
2. Accione os travões dianteiro e traseiro
em simultâneo enquanto aumenta
gradualmente a pressão.
FrenteTrás
AVISO

PWA10300

Evite travar de forma brusca ou re-
pentina (especialmente ao incli-
nar-se para um lado), caso
contrário a scooter pode derrapar
ou revirar.

As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-se extremamente
escorregadias quando estão mo-
lhadas. Por isso, abrande ao aproxi-
mar-se dessas áreas e passe com
cuidado.

Mantenha sempre em mente que a
travagem numa estrada molhada é
muito mais difícil.

Ao descer uma encosta, conduza
devagar pois a travagem numa en-
costa pode ser muito difícil.

6-1
2
3
4
5
67
8
9

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
PAU17280
A segurança é uma obrigação do proprietá-
rio. A inspecção, ajuste e lubrificação perió-
dicos manterão o seu veículo no estado
mais seguro e eficiente possível. Os pontos
mais importantes de inspecção, ajuste e
lubrificação são explicados nas páginas a
seguir.
Os intervalos especificados na tabela de
lubrificação e manutenção periódica deve-
rão ser apenas considerados como um guia
geral em condições normais de condução.
No entanto, DEPENDENDO DAS
CONDIÇÕES CLIMÁTICAS, DO TERRE-
NO, DA LOCALIZAÇÃO GEOGRÁFICA E
DA UTILIZAÇÃO INDIVIDUAL, OS INTER-
VALOS DE MANUTENÇÃO PODERÃO
TER DE SER REDUZIDOS.
AVISO

PWA10320
Se não estiver familiarizado com o traba-
lho de manutenção, solicite a um con-
cessionário Yamaha que o efectue.
AVISO

PWA10330
Esta scooter foi concebida para utiliza-
ção apenas em estradas pavimentadas.
Se esta scooter for utilizada em condi-
ções anormalmente poeiras, lamacentas
ou húmidas, o elemento do filtro de ardeve ser limpo ou substituído mais fre-
quentemente, caso contrário poderá
ocorrer um desgaste rápido do motor.
Consulte um concessionário Yamaha
para obter informações quanto aos in-
tervalos de manutenção apropriados.
PAU17390
Jogo de ferramentas do
proprietário
O jogo de ferramentas do proprietário en-
contra-se por baixo do assento. (Consulte a
pagina 3-14.)
As informações relativas à assistência
incluídas neste manual e as ferramentas
fornecidas no jogo de ferramentas do pro-
prietário destinam-se a ajudá-lo na realiza-
ção da manutenção preventiva e de
pequenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
1. Cabo porta-capacete
2. Jogo de ferramentas do proprietário
2 1
