2006 YAMAHA TMAX Betriebsanleitungen (in German)

3-1
2
34
5
6
7
8
9

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU10972

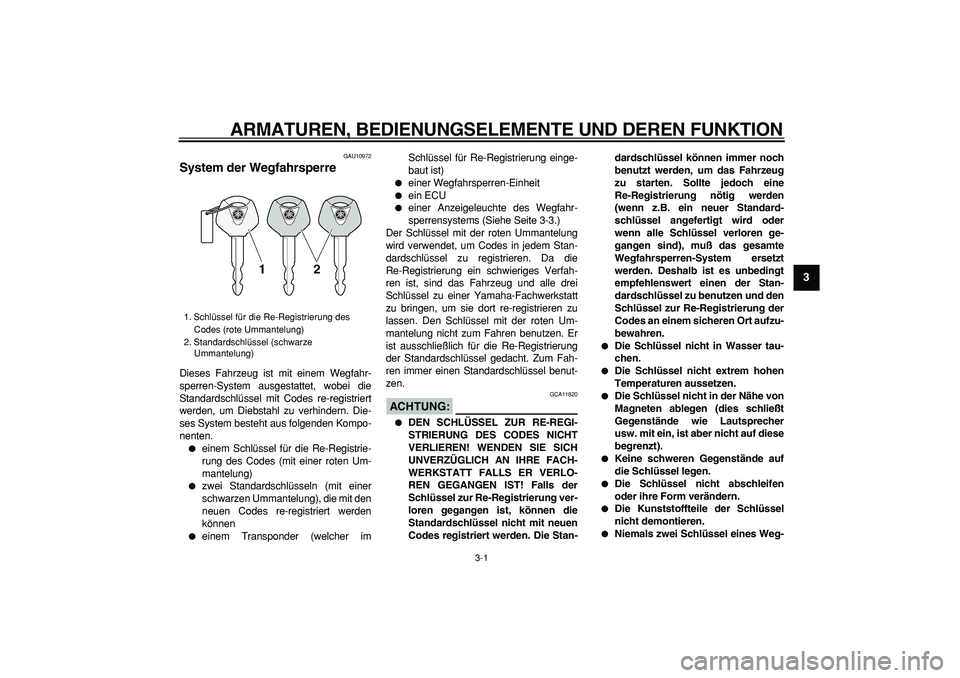

System der Wegfahrsperre
Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes re-registriert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten.

einem Schlüssel für die Re-Registrie-
rung des Codes (mit einer roten Um-
mantelung)

zwei Standardschlüsseln (mit einer
schwarzen Ummantelung), die mit den
neuen Codes re-registriert werden
können

einem Transponder (welcher imSchlüssel für Re-Registrierung einge-
baut ist)

einer Wegfahrsperren-Einheit

ein ECU

einer Anzeigeleuchte des Wegfahr-
sperrensystems (Siehe Seite 3-3.)
Der Schlüssel mit der roten Ummantelung
wird verwendet, um Codes in jedem Stan-
dardschlüssel zu registrieren. Da die
Re-Registrierung ein schwieriges Verfah-
ren ist, sind das Fahrzeug und alle drei
Schlüssel zu einer Yamaha-Fachwerkstatt
zu bringen, um sie dort re-registrieren zu
lassen. Den Schlüssel mit der roten Um-
mantelung nicht zum Fahren benutzen. Er
ist ausschließlich für die Re-Registrierung
der Standardschlüssel gedacht. Zum Fah-
ren immer einen Standardschlüssel benut-
zen.
ACHTUNG:

GCA11820

DEN SCHLÜSSEL ZUR RE-REGI-
STRIERUNG DES CODES NICHT
VERLIEREN! WENDEN SIE SICH
UNVERZÜGLICH AN IHRE FACH-
WERKSTATT FALLS ER VERLO-
REN GEGANGEN IST! Falls der
Schlüssel zur Re-Registrierung ver-
loren gegangen ist, können die
Standardschlüssel nicht mit neuen
Codes registriert werden. Die Stan-dardschlüssel können immer noch
benutzt werden, um das Fahrzeug
zu starten. Sollte jedoch eine
Re-Registrierung nötig werden
(wenn z.B. ein neuer Standard-
schlüssel angefertigt wird oder
wenn alle Schlüssel verloren ge-
gangen sind), muß das gesamte
Wegfahrsperren-System ersetzt
werden. Deshalb ist es unbedingt
empfehlenswert einen der Stan-
dardschlüssel zu benutzen und den
Schlüssel zur Re-Registrierung der
Codes an einem sicheren Ort aufzu-
bewahren.

Die Schlüssel nicht in Wasser tau-
chen.

Die Schlüssel nicht extrem hohen
Temperaturen aussetzen.

Die Schlüssel nicht in der Nähe von
Magneten ablegen (dies schließt
Gegenstände wie Lautsprecher
usw. mit ein, ist aber nicht auf diese
begrenzt).

Keine schweren Gegenstände auf
die Schlüssel legen.

Die Schlüssel nicht abschleifen
oder ihre Form verändern.

Die Kunststoffteile der Schlüssel
nicht demontieren.

Niemals zwei Schlüssel eines Weg-
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze
Ummantelung)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
1
2
3
4
5
6
7
8
9

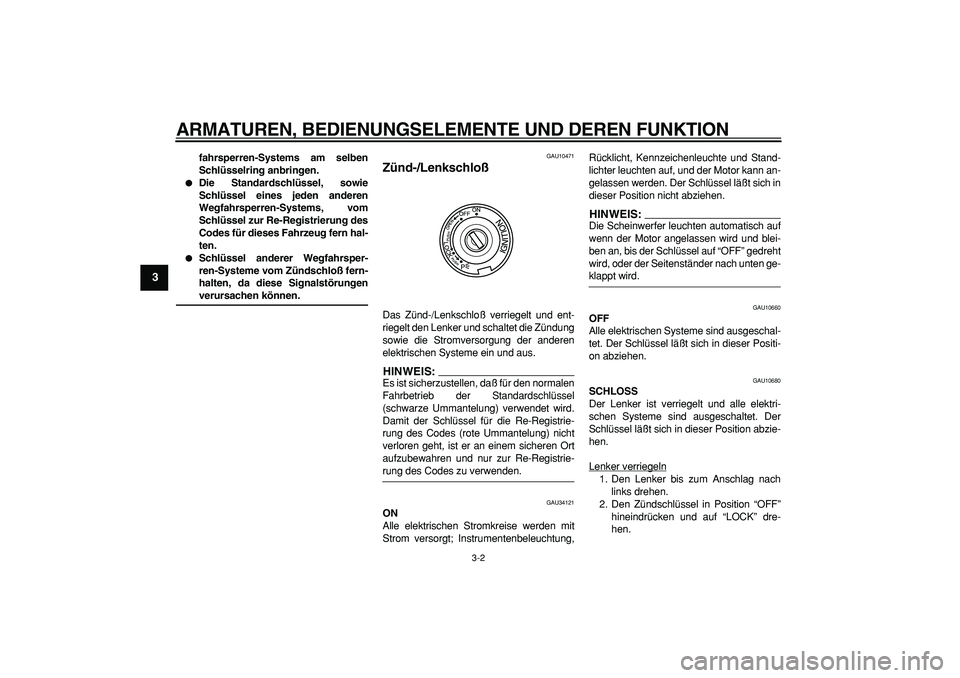

fahrsperren-Systems am selben
Schlüsselring anbringen.

Die Standardschlüssel, sowie
Schlüssel eines jeden anderen
Wegfahrsperren-Systems, vom
Schlüssel zur Re-Registrierung des
Codes für dieses Fahrzeug fern hal-
ten.

Schlüssel anderer Wegfahrsper-
ren-Systeme vom Zündschloß fern-
halten, da diese Signalstörungen
verursachen können.
GAU10471
Zünd-/Lenkschloß
Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.
HINWEIS:

Es ist sicherzustellen, daß für den normalen
Fahrbetrieb der Standardschlüssel
(schwarze Ummantelung) verwendet wird.
Damit der Schlüssel für die Re-Registrie-
rung des Codes (rote Ummantelung) nicht
verloren geht, ist er an einem sicheren Ort
aufzubewahren und nur zur Re-Registrie-
rung des Codes zu verwenden.
GAU34121
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,Rücklicht, Kennzeichenleuchte und Stand-
lichter leuchten auf, und der Motor kann an-
gelassen werden. Der Schlüssel läßt sich in
dieser Position nicht abziehen.
HINWEIS:

Die Scheinwerfer leuchten automatisch auf
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedreht
wird, oder der Seitenständer nach unten ge-
klappt wird.
GAU10660
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel läßt sich in dieser Positi-
on abziehen.
GAU10680
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel läßt sich in dieser Position abzie-
hen.
Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
2
34
5
6
7
8
9

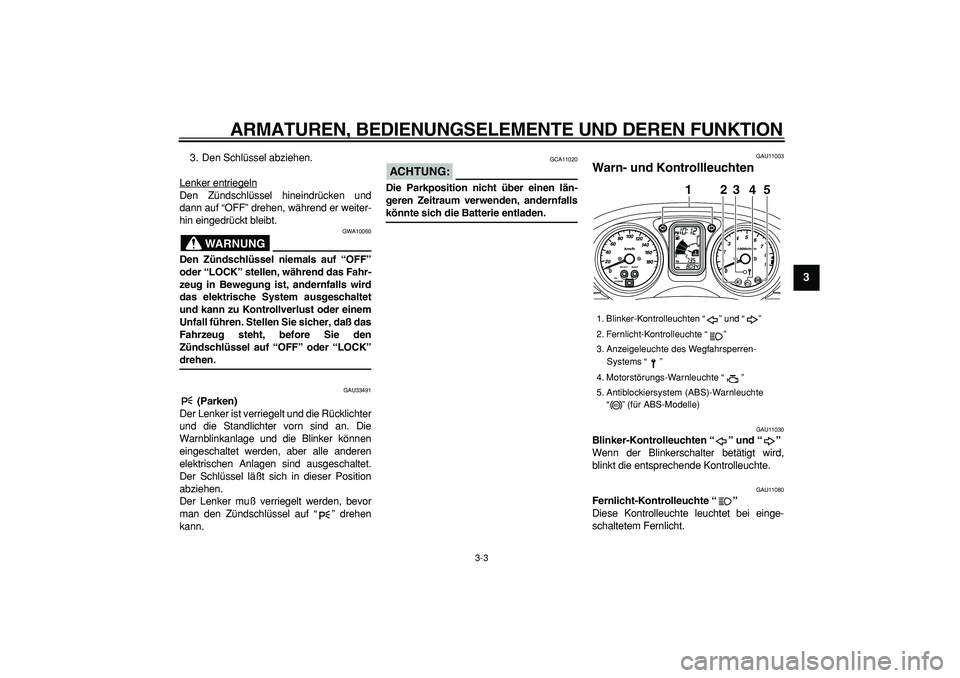

3. Den Schlüssel abziehen.
Lenker entriegeln
Den Zündschlüssel hineindrücken und
dann auf “OFF” drehen, während er weiter-
hin eingedrückt bleibt.
WARNUNG

GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen, während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, daß das
Fahrzeug steht, before Sie den
Zündschlüssel auf “OFF” oder “LOCK”
drehen.
GAU33491
(Parken)
Der Lenker ist verriegelt und die Rücklichter
und die Standlichter vorn sind an. Die
Warnblinkanlage und die Blinker können
eingeschaltet werden, aber alle anderen
elektrischen Anlagen sind ausgeschaltet.
Der Schlüssel läßt sich in dieser Position
abziehen.
Der Lenker muß verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG:

GCA11020
Die Parkposition nicht über einen län-
geren Zeitraum verwenden, andernfalls
könnte sich die Batterie entladen.
GAU11003
Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrolleuchten “” und “”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU11080
Fernlicht-Kontrolleuchte “”
Diese Kontrolleuchte leuchtet bei einge-
schaltetem Fernlicht.
1. Blinker-Kontrolleuchten “ ” und “ ”
2. Fernlicht-Kontrolleuchte “ ”
3. Anzeigeleuchte des Wegfahrsperren-
Systems “ ”
4. Motorstörungs-Warnleuchte “ ”
5. Antiblockiersystem (ABS)-Warnleuchte
“ ” (für ABS-Modelle)
1
2
3
4
5
ABS

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
1
2
3
4
5
6
7
8
9

GAU11480

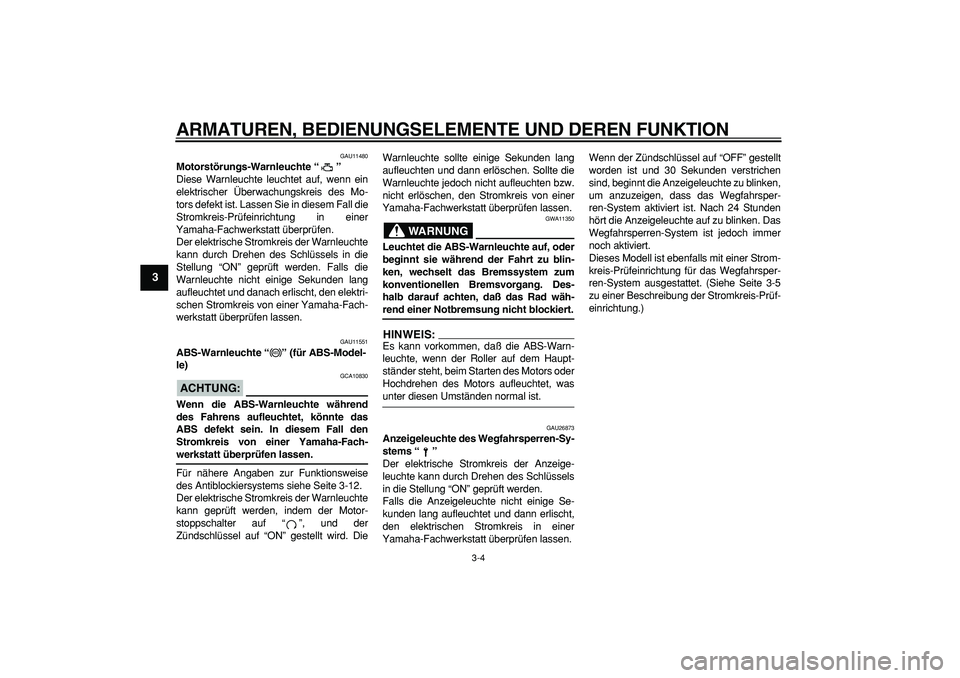

Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf, wenn ein
elektrischer Überwachungskreis des Mo-
tors defekt ist. Lassen Sie in diesem Fall die
Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU11551
ABS-Warnleuchte “” (für ABS-Model-
le)
ACHTUNG:

GCA10830
Wenn die ABS-Warnleuchte während
des Fahrens aufleuchtet, könnte das
ABS defekt sein. In diesem Fall den
Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Für nähere Angaben zur Funktionsweise
des Antiblockiersystems siehe Seite 3-12.
Der elektrische Stromkreis der Warnleuchte
kann geprüft werden, indem der Motor-
stoppschalter auf “”, und der
Zündschlüssel auf “ON” gestellt wird. DieWarnleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen. Sollte die
Warnleuchte jedoch nicht aufleuchten bzw.
nicht erlöschen, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG

GWA11350
Leuchtet die ABS-Warnleuchte auf, oder
beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-
halb darauf achten, daß das Rad wäh-
rend einer Notbremsung nicht blockiert.
HINWEIS:

Es kann vorkommen, daß die ABS-Warn-
leuchte, wenn der Roller auf dem Haupt-
ständer steht, beim Starten des Motors oder
Hochdrehen des Motors aufleuchtet, was
unter diesen Umständen normal ist.
GAU26873
Anzeigeleuchte des Wegfahrsperren-Sy-
stems “”
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen. Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsper-
ren-System aktiviert ist. Nach 24 Stunden
hört die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Siehe Seite 3-5
zu einer Beschreibung der Stromkreis-Prüf-
einrichtung.)
ABS

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
2
34
5
6
7
8
9

GAU11601

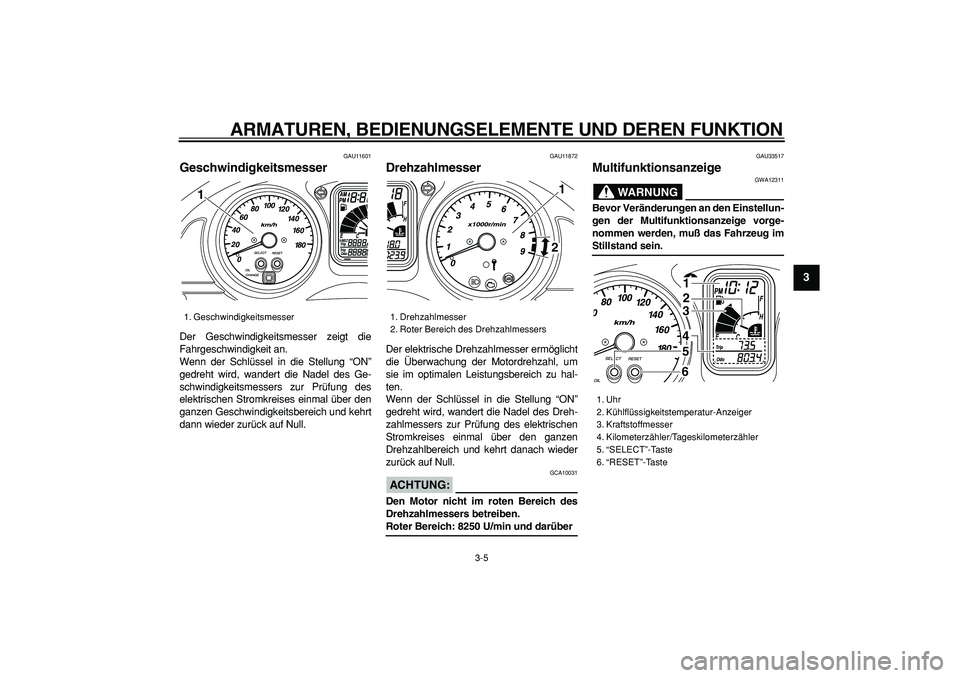

Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.
GAU11872
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.
ACHTUNG:

GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 8250 U/min und darüber
GAU33517
Multifunktionsanzeige
WARNUNG

GWA12311
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muß das Fahrzeug im
Stillstand sein.
1. Geschwindigkeitsmesser
1

1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
12

1. Uhr
2. Kühlflüssigkeitstemperatur-Anzeiger
3. Kraftstoffmesser
4. Kilometerzähler/Tageskilometerzähler
5. “SELECT”-Taste
6. “RESET”-Taste
1
2
3
4
5
6

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
1
2
3
4
5
6
7
8
9

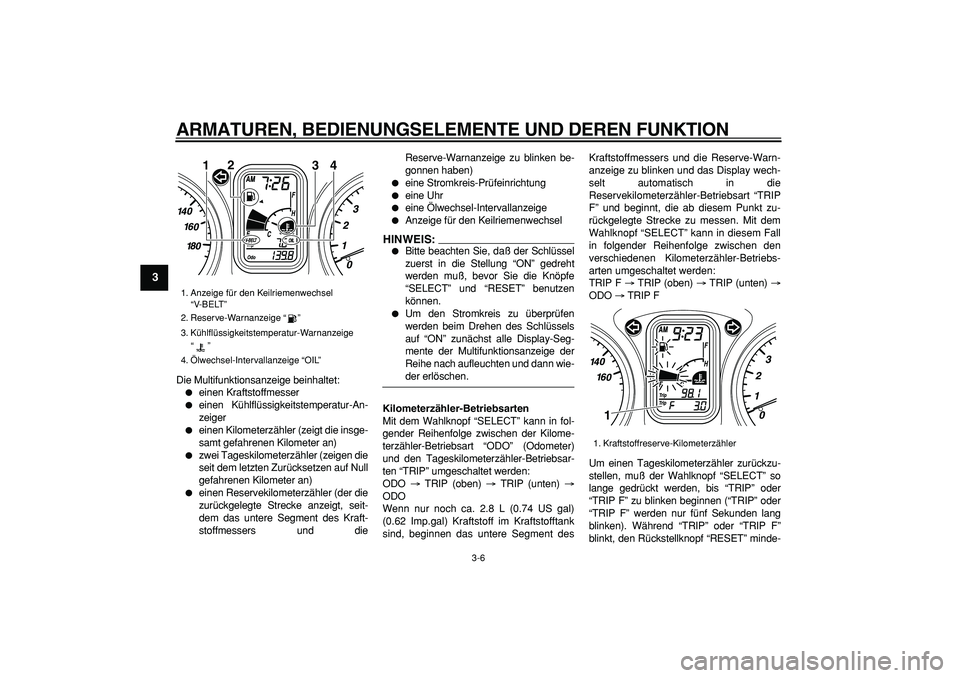

Die Multifunktionsanzeige beinhaltet:

einen Kraftstoffmesser

einen Kühlflüssigkeitstemperatur-An-
zeiger

einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)

zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)

einen Reservekilometerzähler (der die
zurückgelegte Strecke anzeigt, seit-
dem das untere Segment des Kraft-
stoffmessers und dieReserve-Warnanzeige zu blinken be-
gonnen haben)

eine Stromkreis-Prüfeinrichtung

eine Uhr

eine Ölwechsel-Intervallanzeige

Anzeige für den Keilriemenwechsel
HINWEIS:


Bitte beachten Sie, daß der Schlüssel
zuerst in die Stellung “ON” gedreht
werden muß, bevor Sie die Knöpfe
“SELECT” und “RESET” benutzen
können.

Um den Stromkreis zu überprüfen
werden beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsanzeige der
Reihe nach aufleuchten und dann wie-
der erlöschen.
Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (Odometer)
und den Tageskilometerzähler-Betriebsar-
ten “TRIP” umgeschaltet werden:
ODO
→
TRIP (oben)
→
TRIP (unten)
→
ODO
Wenn nur noch ca. 2.8 L (0.74 US gal)
(0.62 Imp.gal) Kraftstoff im Kraftstofftank
sind, beginnen das untere Segment desKraftstoffmessers und die Reserve-Warn-
anzeige zu blinken und das Display wech-
selt automatisch in die
Reservekilometerzähler-Betriebsart “TRIP
F” und beginnt, die ab diesem Punkt zu-
rückgelegte Strecke zu messen. Mit dem
Wahlknopf “SELECT” kann in diesem Fall
in folgender Reihenfolge zwischen den
verschiedenen Kilometerzähler-Betriebs-
arten umgeschaltet werden:
TRIP F
→
TRIP (oben)
→
TRIP (unten)
→
ODO
→
TRIP F
Um einen Tageskilometerzähler zurückzu-
stellen, muß der Wahlknopf “SELECT” so
lange gedrückt werden, bis “TRIP” oder
“TRIP F” zu blinken beginnen (“TRIP” oder
“TRIP F” werden nur fünf Sekunden lang
blinken). Während “TRIP” oder “TRIP F”
blinkt, den Rückstellknopf “RESET” minde-

1. Anzeige für den Keilriemenwechsel
“V-BELT”
2. Reserve-Warnanzeige “”
3. Kühlflüssigkeitstemperatur-Warnanzeige
“”
4. Ölwechsel-Intervallanzeige “OIL”
12
4
3

1. Kraftstoffreserve-Kilometerzähler
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
2
34
5
6
7
8
9

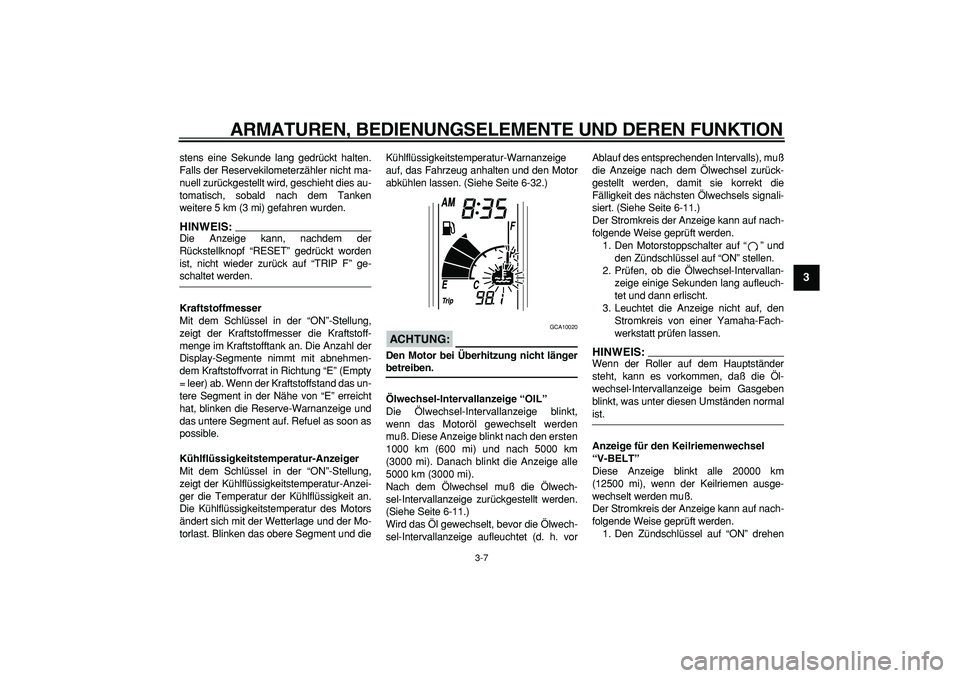

stens eine Sekunde lang gedrückt halten.
Falls der Reservekilometerzähler nicht ma-
nuell zurückgestellt wird, geschieht dies au-
tomatisch, sobald nach dem Tanken
weitere 5 km (3 mi) gefahren wurden.
HINWEIS:

Die Anzeige kann, nachdem der
Rückstellknopf “RESET” gedrückt worden
ist, nicht wieder zurück auf “TRIP F” ge-
schaltet werden.
Kraftstoffmesser
Mit dem Schlüssel in der “ON”-Stellung,
zeigt der Kraftstoffmesser die Kraftstoff-
menge im Kraftstofftank an. Die Anzahl der
Display-Segmente nimmt mit abnehmen-
dem Kraftstoffvorrat in Richtung “E” (Empty
= leer) ab. Wenn der Kraftstoffstand das un-
tere Segment in der Nähe von “E” erreicht
hat, blinken die Reserve-Warnanzeige und
das untere Segment auf. Refuel as soon as
possible.
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in der “ON”-Stellung,
zeigt der Kühlflüssigkeitstemperatur-Anzei-
ger die Temperatur der Kühlflüssigkeit an.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast. Blinken das obere Segment und dieKühlflüssigkeitstemperatur-Warnanzeige
auf, das Fahrzeug anhalten und den Motor
abkühlen lassen. (Siehe Seite 6-32.)
ACHTUNG:

GCA10020
Den Motor bei Überhitzung nicht länger
betreiben.
Ölwechsel-Intervallanzeige “OIL”
Die Ölwechsel-Intervallanzeige blinkt,
wenn das Motoröl gewechselt werden
muß. Diese Anzeige blinkt nach den ersten
1000 km (600 mi) und nach 5000 km
(3000 mi). Danach blinkt die Anzeige alle
5000 km (3000 mi).
Nach dem Ölwechsel muß die Ölwech-
sel-Intervallanzeige zurückgestellt werden.
(Siehe Seite 6-11.)
Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vorAblauf des entsprechenden Intervalls), muß
die Anzeige nach dem Ölwechsel zurück-
gestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert. (Siehe Seite 6-11.)
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” und
den Zündschlüssel auf “ON” stellen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.
HINWEIS:

Wenn der Roller auf dem Hauptständer
steht, kann es vorkommen, daß die Öl-
wechsel-Intervallanzeige beim Gasgeben
blinkt, was unter diesen Umständen normal
ist.
Anzeige für den Keilriemenwechsel
“V-BELT”
Diese Anzeige blinkt alle 20000 km
(12500 mi), wenn der Keilriemen ausge-
wechselt werden muß.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Zündschlüssel auf “ON” drehen

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
1
2
3
4
5
6
7
8
9

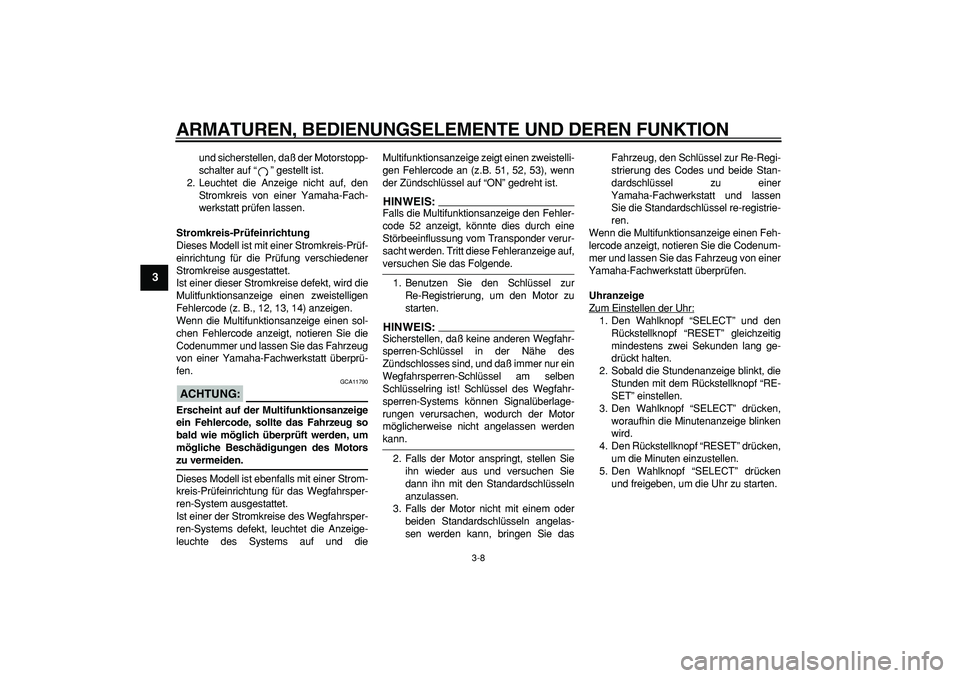

und sicherstellen, daß der Motorstopp-
schalter auf “” gestellt ist.
2. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, wird die
Mulitfunktionsanzeige einen zweistelligen
Fehlercode (z. B., 12, 13, 14) anzeigen.
Wenn die Multifunktionsanzeige einen sol-
chen Fehlercode anzeigt, notieren Sie die
Codenummer und lassen Sie das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen.
ACHTUNG:

GCA11790
Erscheint auf der Multifunktionsanzeige
ein Fehlercode, sollte das Fahrzeug so
bald wie möglich überprüft werden, um
mögliche Beschädigungen des Motors
zu vermeiden.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.
Ist einer der Stromkreise des Wegfahrsper-
ren-Systems defekt, leuchtet die Anzeige-
leuchte des Systems auf und dieMultifunktionsanzeige zeigt einen zweistelli-
gen Fehlercode an (z.B. 51, 52, 53), wenn
der Zündschlüssel auf “ON” gedreht ist.
HINWEIS:

Falls die Multifunktionsanzeige den Fehler-
code 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder verur-
sacht werden. Tritt diese Fehleranzeige auf,
versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur
Re-Registrierung, um den Motor zu
starten.
HINWEIS:

Sicherstellen, daß keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des
Zündschlosses sind, und daß immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie dasFahrzeug, den Schlüssel zur Re-Regi-
strierung des Codes und beide Stan-
dardschlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
Uhranzeige
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige blinken
wird.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.
