2006 YAMAHA MAJESTY 400 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

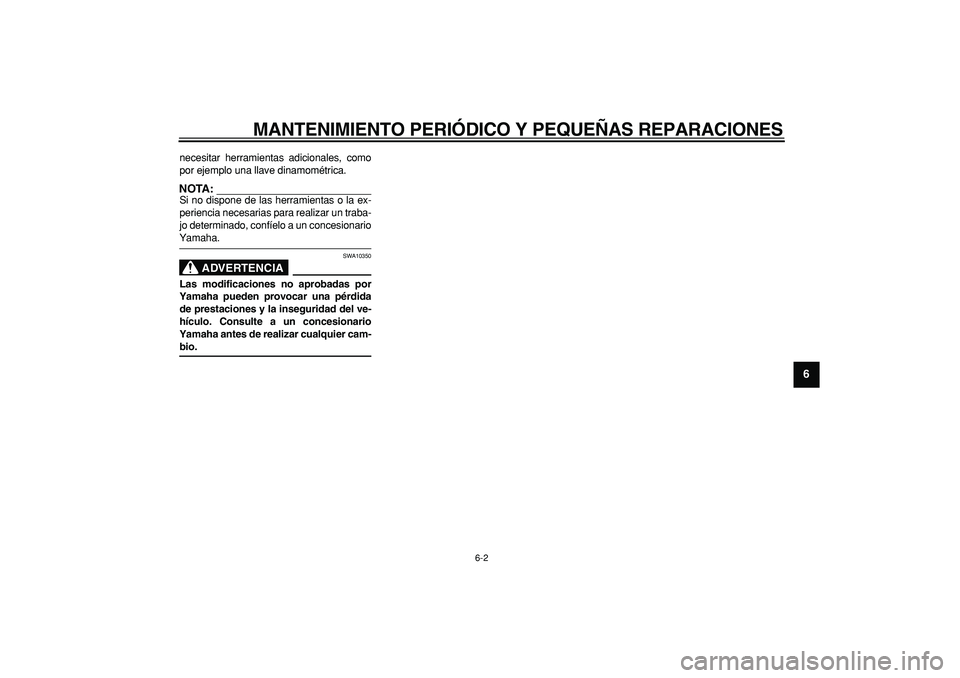

6-2
2
3
4
5
67
8
9

necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:

Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionario
Yamaha.
ADVERTENCIA

SWA10350
Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida
de prestaciones y la inseguridad del ve-
hículo. Consulte a un concesionario
Yamaha antes de realizar cualquier cam-
bio.

MANTENIMIENTO PERI ÓDICO Y PEQUE ÑAS REPARACIONES

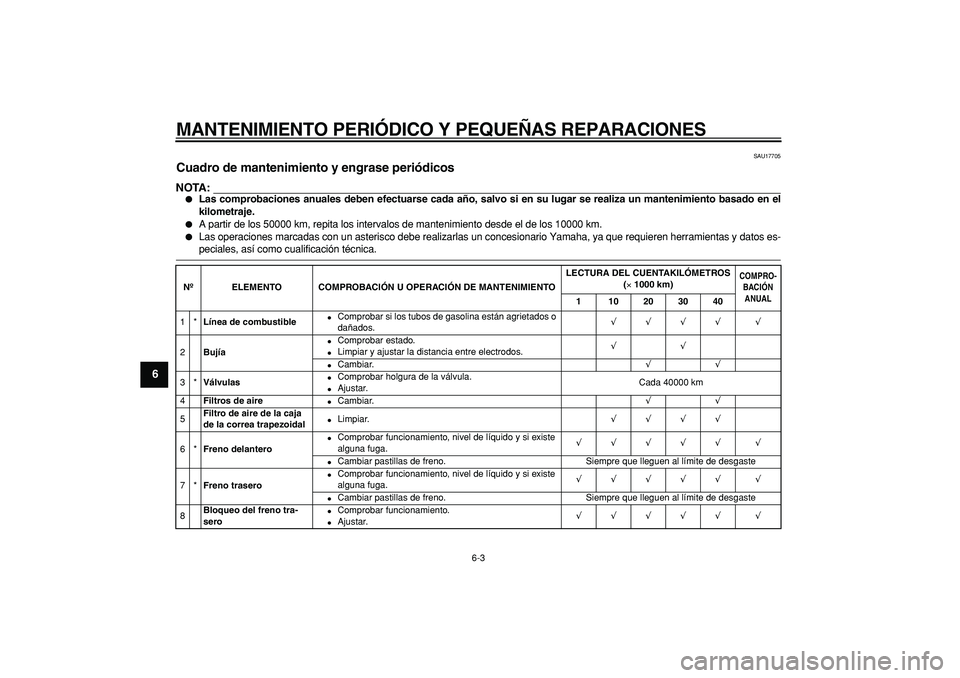

6-3
1
2
3
4
5
6
7
8
9

SAU17705
Cuadro de mantenimiento y engrase peri ódicos
NOTA:


Las comprobaciones anuales deben efectuarse cada a ño, salvo si en su lugar se realiza un mantenimiento basado en el
kilometraje.

A partir de los 50000 km, repita los intervalos de mantenimiento desde e\
l de los 10000 km.

Las operaciones marcadas con un asterisco debe realizarlas un concesiona\
rio Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
N º ELEMENTO COMPROBACI ÓN U OPERACI ÓN DE MANTENIMIENTO LECTURA DEL CUENTAKIL
ÓMETROS
(

×

1000 km)
COMPRO-BACI ÓN
ANUAL

1 10203040

1*
L ínea de combustible

Comprobar si los tubos de gasolina están agrietados o
dañados.
√√√√ √

2
Buj ía

Comprobar estado.

Limpiar y ajustar la distancia entre electrodos.
√√

Cambiar.
√√

3*
V álvulas

Comprobar holgura de la válvula.

Ajustar. Cada 40000 km
4
Filtros de aire

Cambiar.
√√

5
Filtro de aire de la caja
de la correa trapezoidal

Limpiar.
√√√√

6*
Freno delantero

Comprobar funcionamiento, nivel de líquido y si existe
alguna fuga.
√√√√√ √

Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
7*
Freno trasero

Comprobar funcionamiento, nivel de líquido y si existe
alguna fuga.
√√√√√ √

Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
8
Bloqueo del freno tra-
sero

Comprobar funcionamiento.

Ajustar.
√√√√√ √

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

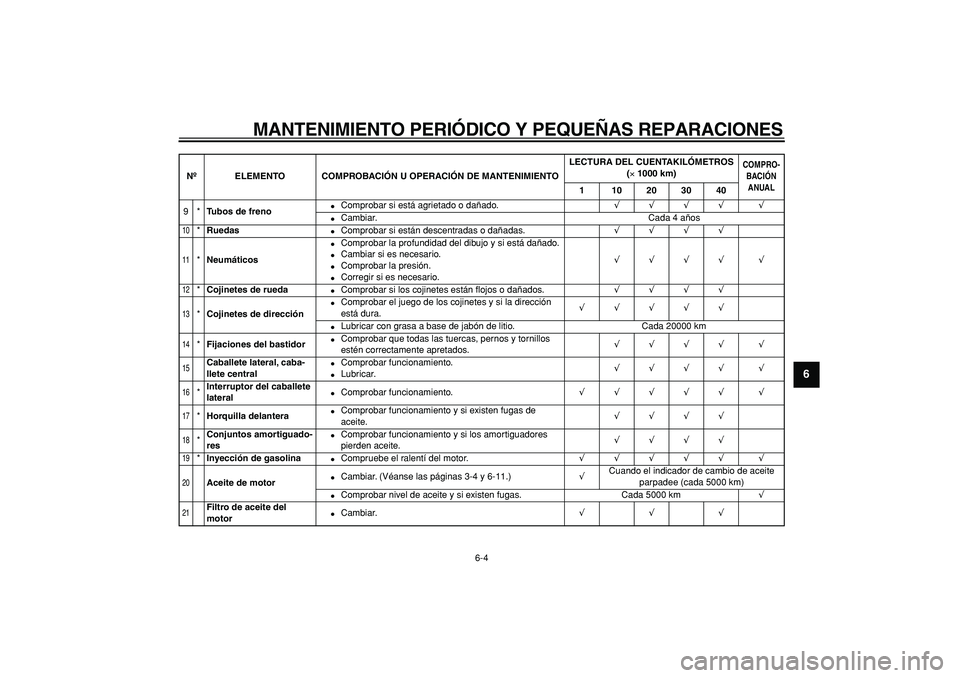

6-4
2
3
4
5
67
8
9

9*
Tubos de freno

Comprobar si está agrietado o dañado.
√√√√ √

Cambiar. Cada 4 años
10

*
Ruedas

Comprobar si están descentradas o dañadas.
√√√√
11

*
Neumáticos

Comprobar la profundidad del dibujo y si está dañado.

Cambiar si es necesario.

Comprobar la presión.

Corregir si es necesario.
√√√√ √
12

*
Cojinetes de rueda

Comprobar si los cojinetes están flojos o dañados.
√√√√
13

*
Cojinetes de dirección

Comprobar el juego de los cojinetes y si la dirección
está dura.
√√√√√

Lubricar con grasa a base de jabón de litio. Cada 20000 km
14

*
Fijaciones del bastidor

Comprobar que todas las tuercas, pernos y tornillos
estén correctamente apretados.
√√√√ √
15

Caballete lateral, caba-
llete central

Comprobar funcionamiento.

Lubricar.
√√√√ √
16

*
Interruptor del caballete
lateral

Comprobar funcionamiento.
√√√√√ √
17

*
Horquilla delantera

Comprobar funcionamiento y si existen fugas de
aceite.
√√√√
18

*
Conjuntos amortiguado-
res

Comprobar funcionamiento y si los amortiguadores
pierden aceite.
√√√√
19

*
Inyección de gasolina

Compruebe el ralentí del motor.
√√√√√ √
20

Aceite de motor

Cambiar. (Véanse las páginas 3-4 y 6-11.)
√
Cuando el indicador de cambio de aceite
parpadee (cada 5000 km)

Comprobar nivel de aceite y si existen fugas. Cada 5000 km
√
21

Filtro de aceite del
motor

Cambiar.
√√√
NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(
×
1000 km)

COMPRO-
BACIÓN
ANUAL

1 10203040

MANTENIMIENTO PERI ÓDICO Y PEQUE ÑAS REPARACIONES

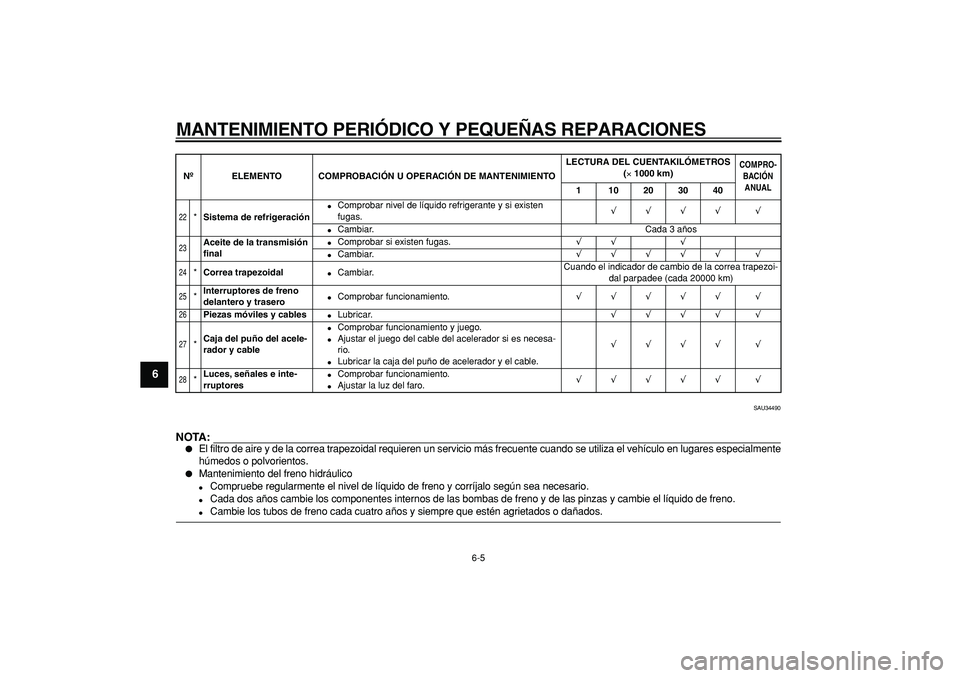

6-5
1
2
3
4
5
6
7
8
9

SAU34490
NOTA:


El filtro de aire y de la correa trapezoidal requieren un servicio má\
s frecuente cuando se utiliza el vehículo en lugares espec ialmente
húmedos o polvorientos.

Mantenimiento del freno hidráulico

Compruebe regularmente el nivel de líquido de freno y corríjalo se\
gún sea necesario.

Cada dos años cambie los componentes internos de las bombas de freno \
y de las pinzas y cambie el líquido de freno.

Cambie los tubos de freno cada cuatro años y siempre que estén agr\
ietados o dañados.
22

*
Sistema de refrigeraci ón

Comprobar nivel de líquido refrigerante y si existen
fugas.
√√√√ √

Cambiar. Cada 3 años
23

Aceite de la transmisi ón
fi nal

Comprobar si existen fugas.
√√ √

Cambiar.
√√√√√ √
24

*
Correa trapezoidal

Cambiar. Cuando el indicador de cambio de la correa trapezoi-
dal parpadee (cada 20000 km)
25

*
Interruptores de freno
delantero y trasero

Comprobar funcionamiento.
√√√√√ √
26

Piezas m óviles y cables

Lubricar.
√√√√ √
27

*
Caja del pu ño del acele-
rador y cable

Comprobar funcionamiento y juego.

Ajustar el juego del cable del acelerador si es necesa-
rio.

Lubricar la caja del puño de acelerador y el cable.
√√√√ √
28

*
Luces, se ñales e inte-
rruptores

Comprobar funcionamiento.

Ajustar la luz del faro.
√√√√√ √

N º ELEMENTO COMPROBACI ÓN U OPERACI ÓN DE MANTENIMIENTO LECTURA DEL CUENTAKIL
ÓMETROS
(

×

1000 km)
COMPRO-BACI ÓN
ANUAL

1 10203040

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

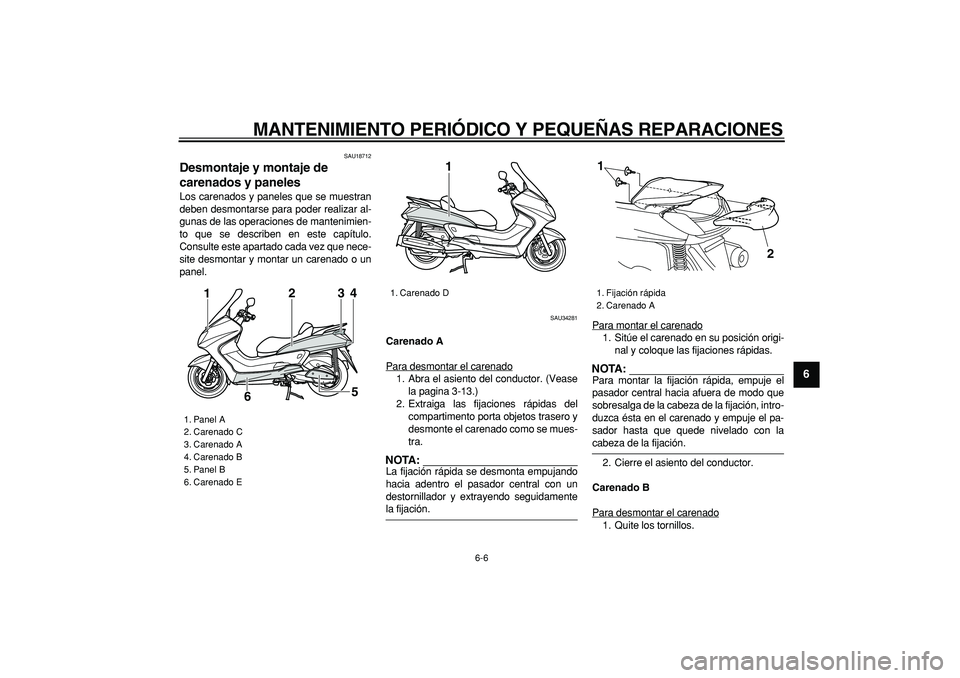

6-6
2
3
4
5
67
8
9

SAU18712
Desmontaje y montaje de
carenados y paneles
Los carenados y paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar un carenado o un
panel.
SAU34281
Carenado A
Para desmontar el carenado
1. Abra el asiento del conductor. (Vease
la pagina 3-13.)
2. Extraiga las fijaciones rápidas del
compartimento porta objetos trasero y
desmonte el carenado como se mues-
tra.NOTA:

La fijación rápida se desmonta empujando
hacia adentro el pasador central con un
destornillador y extrayendo seguidamente
la fijación.Para montar el carenado
1. Sitúe el carenado en su posición origi-
nal y coloque las fijaciones rápidas.NOTA:

Para montar la fijación rápida, empuje el
pasador central hacia afuera de modo que
sobresalga de la cabeza de la fijación, intro-
duzca ésta en el carenado y empuje el pa-
sador hasta que quede nivelado con la
cabeza de la fijación.
2. Cierre el asiento del conductor.
Carenado B
Para desmontar el carenado
1. Quite los tornillos.

1. Panel A
2. Carenado C
3. Carenado A
4. Carenado B
5. Panel B
6. Carenado E
2
3
4
5
6 1

1. Carenado D
1

1. Fijación rápida
2. Carenado A
1
2

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

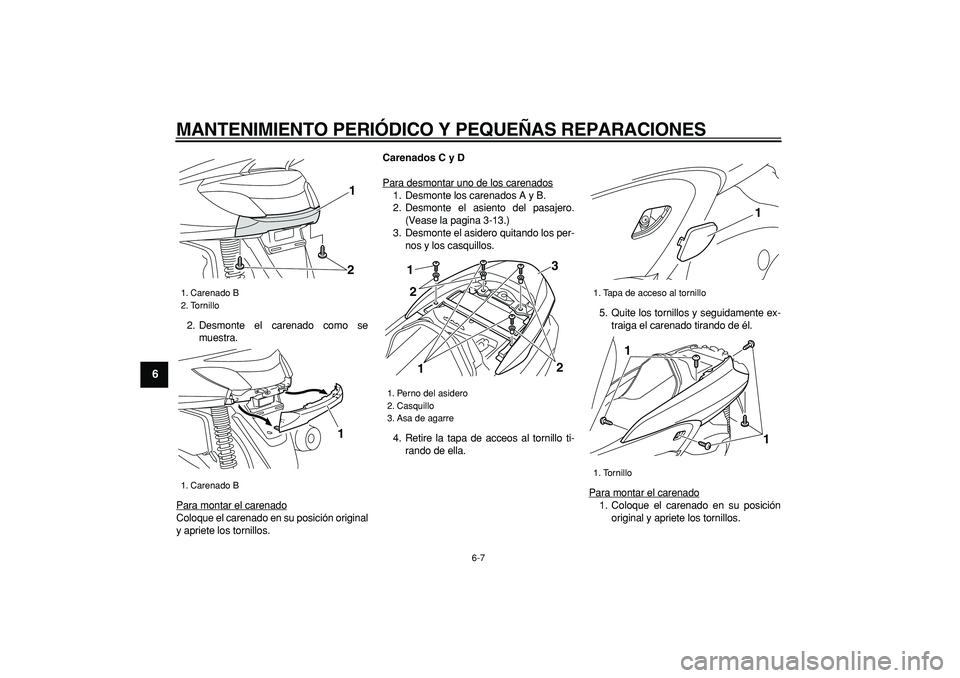

6-7
1
2
3
4
5
6
7
8
9

2. Desmonte el carenado como se
muestra.
Para montar el carenado
Coloque el carenado en su posición original
y apriete los tornillos.
Carenados C y D
Para desmontar uno de los carenados
1. Desmonte los carenados A y B.
2. Desmonte el asiento del pasajero.
(Vease la pagina 3-13.)
3. Desmonte el asidero quitando los per-
nos y los casquillos.
4. Retire la tapa de acceos al tornillo ti-
rando de ella.5. Quite los tornillos y seguidamente ex-
traiga el carenado tirando de él.
Para montar el carenado
1. Coloque el carenado en su posición
original y apriete los tornillos.

1. Carenado B
2. Tornillo
1. Carenado B
1
2
1

1. Perno del asidero
2. Casquillo
3. Asa de agarre
1
3
12
2

1. Tapa de acceso al tornillo
1. Tornillo
1
1
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

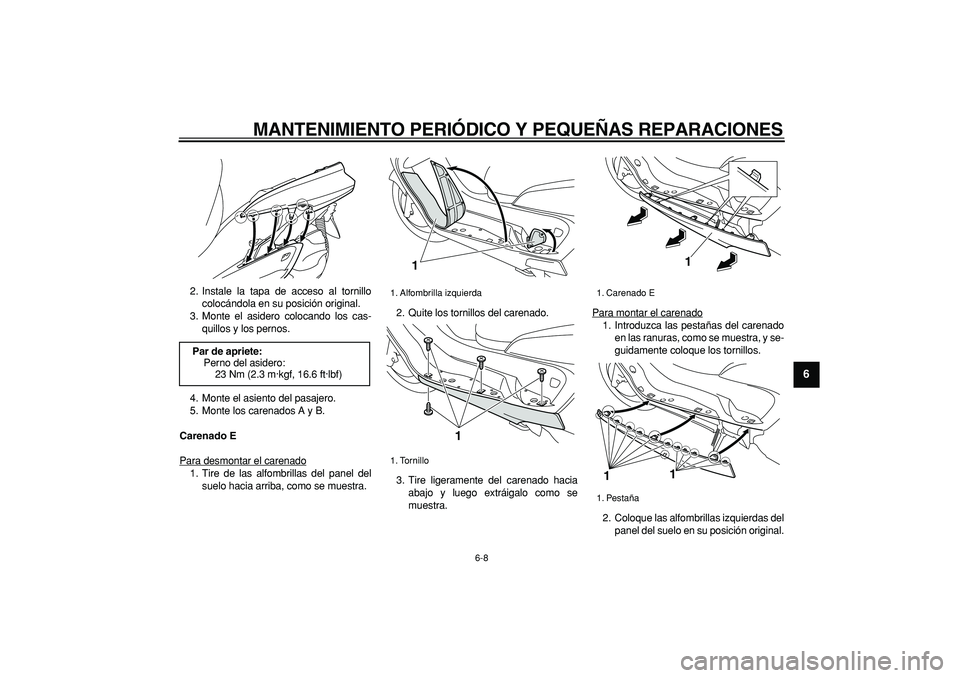

6-8
2
3
4
5
67
8
9

2. Instale la tapa de acceso al tornillo
colocándola en su posición original.
3. Monte el asidero colocando los cas-
quillos y los pernos.
4. Monte el asiento del pasajero.
5. Monte los carenados A y B.
Carenado E
Para desmontar el carenado
1. Tire de las alfombrillas del panel del
suelo hacia arriba, como se muestra.2. Quite los tornillos del carenado.
3. Tire ligeramente del carenado hacia
abajo y luego extráigalo como se
muestra.Para montar el carenado
1. Introduzca las pestañas del carenado
en las ranuras, como se muestra, y se-
guidamente coloque los tornillos.
2. Coloque las alfombrillas izquierdas del
panel del suelo en su posición original.
Par de apriete:
Perno del asidero:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)

1. Alfombrilla izquierda
1. Tornillo
1
1

1. Carenado E
1. Pestaña
1
1
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

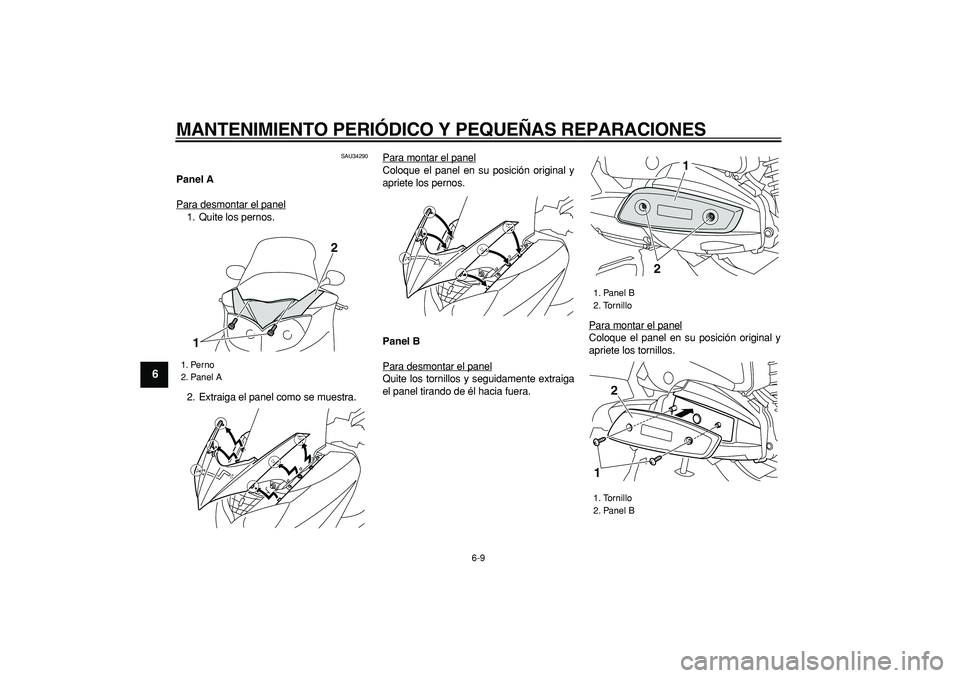

6-9
1
2
3
4
5
6
7
8
9

SAU34290
Panel A
Para desmontar el panel
1. Quite los pernos.
2. Extraiga el panel como se muestra.Para montar el panel
Coloque el panel en su posición original y
apriete los pernos.
Panel B
Para desmontar el panelQuite los tornillos y seguidamente extraiga
el panel tirando de él hacia fuera.Para montar el panel
Coloque el panel en su posición original y
apriete los tornillos.

1. Perno
2. Panel A
2
1

1. Panel B
2. Tornillo
1. Tornillo
2. Panel B
21
12
