2006 YAMAHA FZ6 S Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

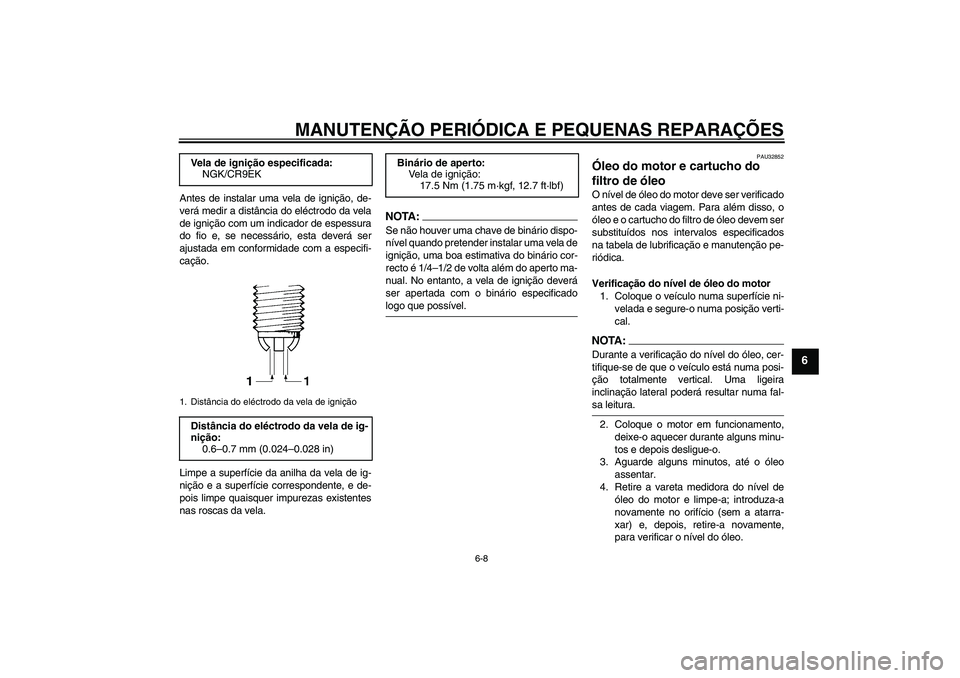

6-8
6
Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTA:Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível.
PAU32852
Óleo do motor e cartucho do
filtro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA :
Durante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-sa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos, até o óleo
assentar.
4. Retire a vareta medidora do nível de
óleo do motor e limpe-a; introduza-a
novamente no orifício (sem a atarra-
xar) e, depois, retire-a novamente,
para verificar o nível do óleo. Vela de ignição especificada:
NGK/CR9EK
1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de ig-
nição:
0.6–0.7 mm (0.024–0.028 in)
Binário de aperto:
Vela de ignição:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U4P5P0P0.book Page 8 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

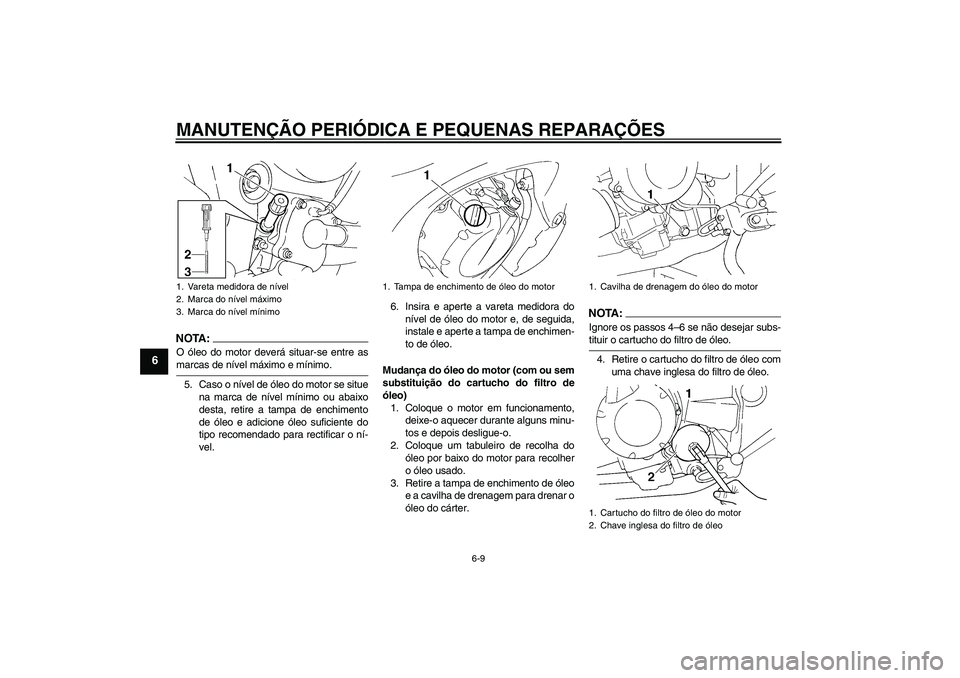

6-9
6
NOTA:O óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.
5. Caso o nível de óleo do motor se situe
na marca de nível mínimo ou abaixo
desta, retire a tampa de enchimento
de óleo e adicione óleo suficiente do
tipo recomendado para rectificar o ní-
vel.6. Insira e aperte a vareta medidora do
nível de óleo do motor e, de seguida,
instale e aperte a tampa de enchimen-
to de óleo.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.
NOTA :
Ignore os passos 4–6 se não desejar subs-tituir o cartucho do filtro de óleo.
4. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
1. Vareta medidora de nível
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa de enchimento de óleo do motor
1. Cavilha de drenagem do óleo do motor
1. Cartucho do filtro de óleo do motor
2. Chave inglesa do filtro de óleo
U4P5P0P0.book Page 9 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

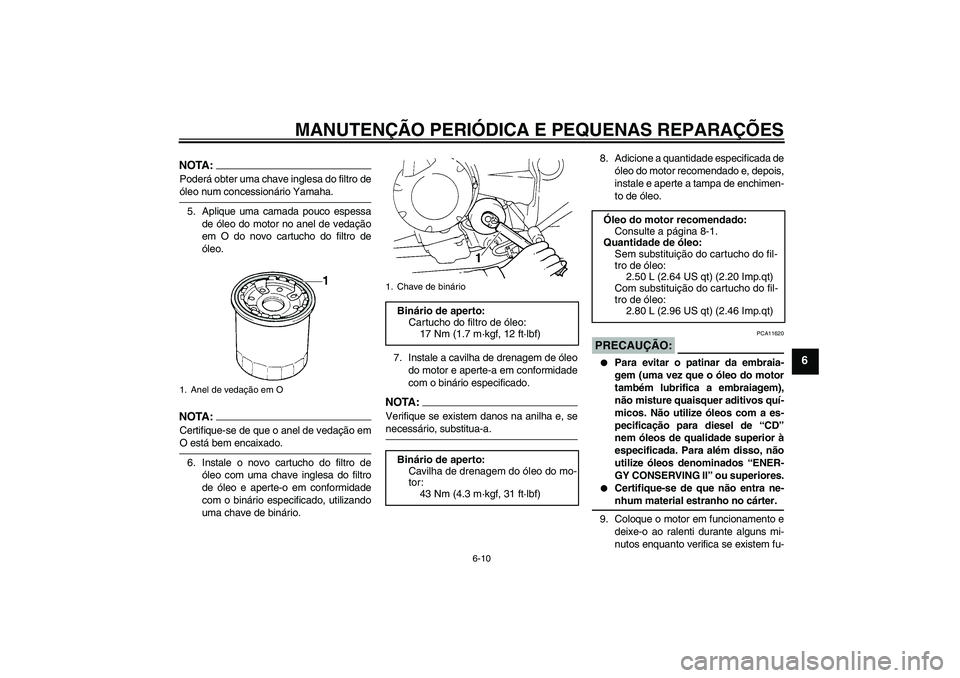

6-10
6
NOTA:Poderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
5. Aplique uma camada pouco espessa
de óleo do motor no anel de vedação
em O do novo cartucho do filtro de
óleo.NOTA:Certifique-se de que o anel de vedação emO está bem encaixado.
6. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.7. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o binário especificado.
NOTA :
Verifique se existem danos na anilha e, senecessário, substitua-a.8. Adicione a quantidade especificada de
óleo do motor recomendado e, depois,
instale e aperte a tampa de enchimen-
to de óleo.
PRECAUÇÃO:
PCA11620


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-nhum material estranho no cárter.
9. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
1. Anel de vedação em O
1. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo do mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
2.80 L (2.96 US qt) (2.46 Imp.qt)
U4P5P0P0.book Page 10 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTA:Depois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-gar-se se o nível de óleo for suficiente.PRECAUÇÃO:
PCA10400
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-que o veículo.
10. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU40150
Verificação do nível de líquido
refrigerante
O nível de refrigerante deve ser verificado
do modo que se segue, antes de cada via-
gem. Para além disso, o refrigerante deve
ser substituído nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
1. Coloque o veículo no descanso cen-
tral.NOTA :

O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.


Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma falsa leitura.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.
NOTA:O refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo.
3. Se o refrigerante estiver na marca de
nível mínimo ou abaixo desta, retire a
tampa do reservatório.1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
U4P5P0P0.book Page 11 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

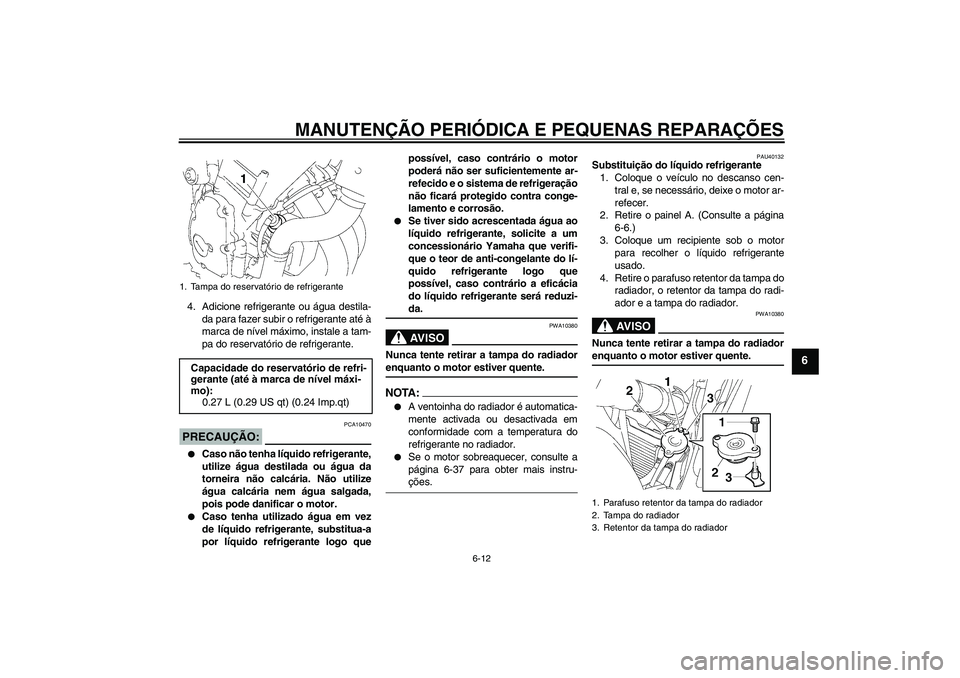

6-12
6
4. Adicione refrigerante ou água destila-
da para fazer subir o refrigerante até à
marca de nível máximo, instale a tam-
pa do reservatório de refrigerante.PRECAUÇÃO:
PCA10470


Caso não tenha líquido refrigerante,
utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada,
pois pode danificar o motor.


Caso tenha utilizado água em vez
de líquido refrigerante, substitua-a
por líquido refrigerante logo quepossível, caso contrário o motor
poderá não ser suficientemente ar-
refecido e o sistema de refrigeração
não ficará protegido contra conge-
lamento e corrosão.


Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anti-congelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-da.AV I S O
PWA10380
Nunca tente retirar a tampa do radiadorenquanto o motor estiver quente.NOTA:

A ventoinha do radiador é automatica-
mente activada ou desactivada em
conformidade com a temperatura do
refrigerante no radiador.


Se o motor sobreaquecer, consulte a
página 6-37 para obter mais instru-ções.
PAU40132
Substituição do líquido refrigerante
1. Coloque o veículo no descanso cen-
tral e, se necessário, deixe o motor ar-
refecer.
2. Retire o painel A. (Consulte a página
6-6.)
3. Coloque um recipiente sob o motor
para recolher o líquido refrigerante
usado.
4. Retire o parafuso retentor da tampa do
radiador, o retentor da tampa do radi-
ador e a tampa do radiador.
AV I S O
PWA10380
Nunca tente retirar a tampa do radiadorenquanto o motor estiver quente.
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
1. Parafuso retentor da tampa do radiador
2. Tampa do radiador
3. Retentor da tampa do radiador
U4P5P0P0.book Page 12 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

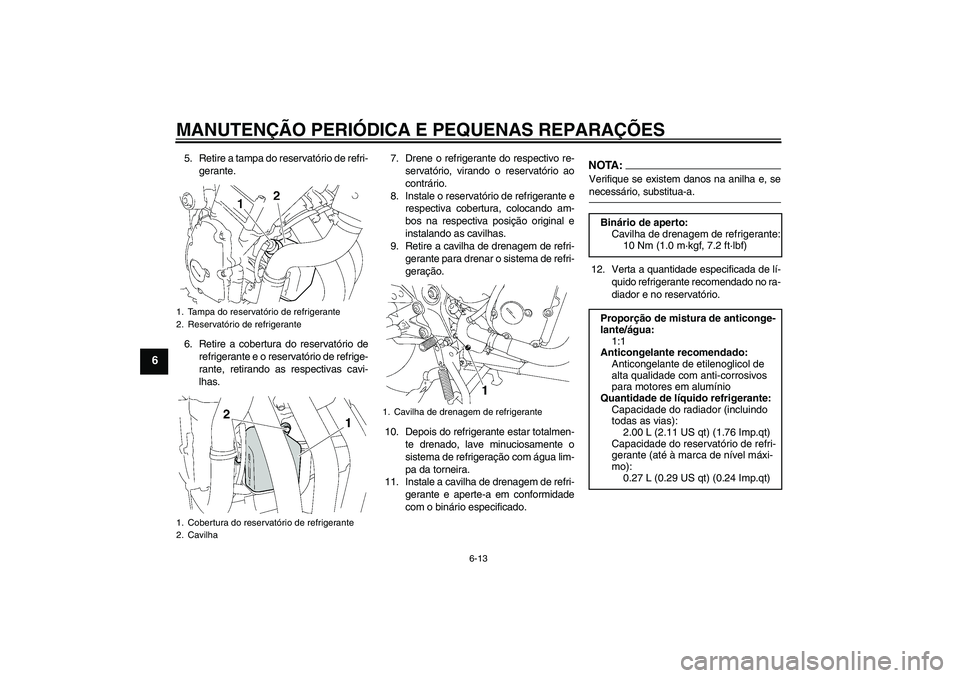

6-13
6
5. Retire a tampa do reservatório de refri-
gerante.
6. Retire a cobertura do reservatório de
refrigerante e o reservatório de refrige-
rante, retirando as respectivas cavi-
lhas.7. Drene o refrigerante do respectivo re-
servatório, virando o reservatório ao
contrário.
8. Instale o reservatório de refrigerante e
respectiva cobertura, colocando am-
bos na respectiva posição original e
instalando as cavilhas.
9. Retire a cavilha de drenagem de refri-
gerante para drenar o sistema de refri-
geração.
10. Depois do refrigerante estar totalmen-
te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
11. Instale a cavilha de drenagem de refri-
gerante e aperte-a em conformidade
com o binário especificado.
NOTA:Verifique se existem danos na anilha e, senecessário, substitua-a.
12. Verta a quantidade especificada de lí-
quido refrigerante recomendado no ra-
diador e no reservatório.
1. Tampa do reservatório de refrigerante
2. Reservatório de refrigerante
1. Cobertura do reservatório de refrigerante
2. Cavilha
1. Cavilha de drenagem de refrigerante
Binário de aperto:
Cavilha de drenagem de refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporção de mistura de anticonge-
lante/água:
1:1
Anticongelante recomendado:
Anticongelante de etilenoglicol de
alta qualidade com anti-corrosivos
para motores em alumínio
Quantidade de líquido refrigerante:
Capacidade do radiador (incluindo
todas as vias):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
U4P5P0P0.book Page 13 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

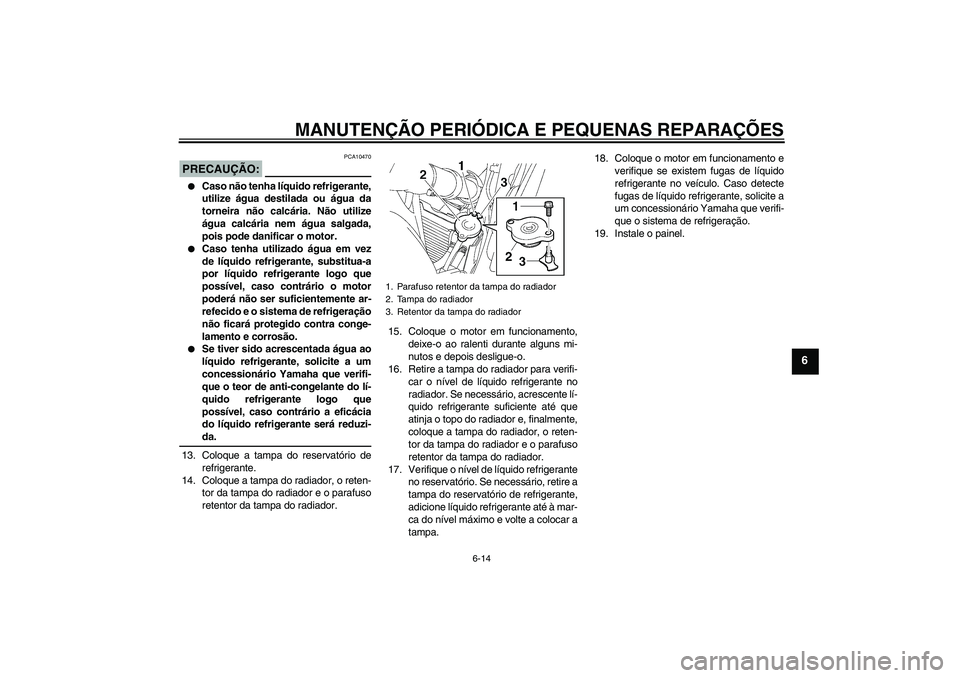

6-14
6
PRECAUÇÃO:
PCA10470


Caso não tenha líquido refrigerante,
utilize água destilada ou água da
torneira não calcária. Não utilize
água calcária nem água salgada,
pois pode danificar o motor.


Caso tenha utilizado água em vez
de líquido refrigerante, substitua-a
por líquido refrigerante logo que
possível, caso contrário o motor
poderá não ser suficientemente ar-
refecido e o sistema de refrigeração
não ficará protegido contra conge-
lamento e corrosão.


Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anti-congelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-da.
13. Coloque a tampa do reservatório de
refrigerante.
14. Coloque a tampa do radiador, o reten-
tor da tampa do radiador e o parafuso
retentor da tampa do radiador.15. Coloque o motor em funcionamento,
deixe-o ao ralenti durante alguns mi-
nutos e depois desligue-o.
16. Retire a tampa do radiador para verifi-
car o nível de líquido refrigerante no
radiador. Se necessário, acrescente lí-
quido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador, o reten-
tor da tampa do radiador e o parafuso
retentor da tampa do radiador.
17. Verifique o nível de líquido refrigerante
no reservatório. Se necessário, retire a
tampa do reservatório de refrigerante,
adicione líquido refrigerante até à mar-
ca do nível máximo e volte a colocar a
tampa.18. Coloque o motor em funcionamento e
verifique se existem fugas de líquido
refrigerante no veículo. Caso detecte
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que verifi-
que o sistema de refrigeração.
19. Instale o painel.
1. Parafuso retentor da tampa do radiador
2. Tampa do radiador
3. Retentor da tampa do radiador
U4P5P0P0.book Page 14 Friday, December 16, 2005 1:14 PM

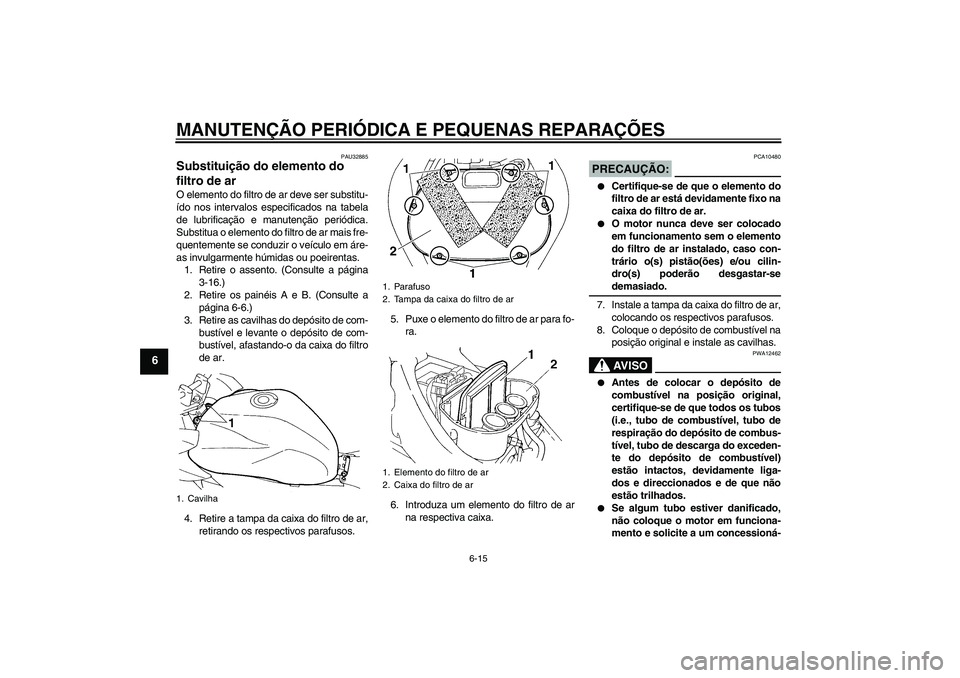

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
PAU32885
Substituição do elemento do
filtro de ar O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se conduzir o veículo em áre-
as invulgarmente húmidas ou poeirentas.
1. Retire o assento. (Consulte a página
3-16.)
2. Retire os painéis A e B. (Consulte a
página 6-6.)
3. Retire as cavilhas do depósito de com-
bustível e levante o depósito de com-
bustível, afastando-o da caixa do filtro
de ar.
4. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.5. Puxe o elemento do filtro de ar para fo-
ra.
6. Introduza um elemento do filtro de ar
na respectiva caixa.
PRECAUÇÃO:
PCA10480


Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.


O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-sedemasiado.
7. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
8. Coloque o depósito de combustível na
posição original e instale as cavilhas.AV I S O
PWA12462


Antes de colocar o depósito de
combustível na posição original,
certifique-se de que todos os tubos
(i.e., tubo de combustível, tubo de
respiração do depósito de combus-
tível, tubo de descarga do exceden-
te do depósito de combustível)
estão intactos, devidamente liga-
dos e direccionados e de que não
estão trilhados.


Se algum tubo estiver danificado,
não coloque o motor em funciona-
mento e solicite a um concessioná-
1. Cavilha
1. Parafuso
2. Tampa da caixa do filtro de ar
1. Elemento do filtro de ar
2. Caixa do filtro de ar
U4P5P0P0.book Page 15 Friday, December 16, 2005 1:14 PM
