MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6

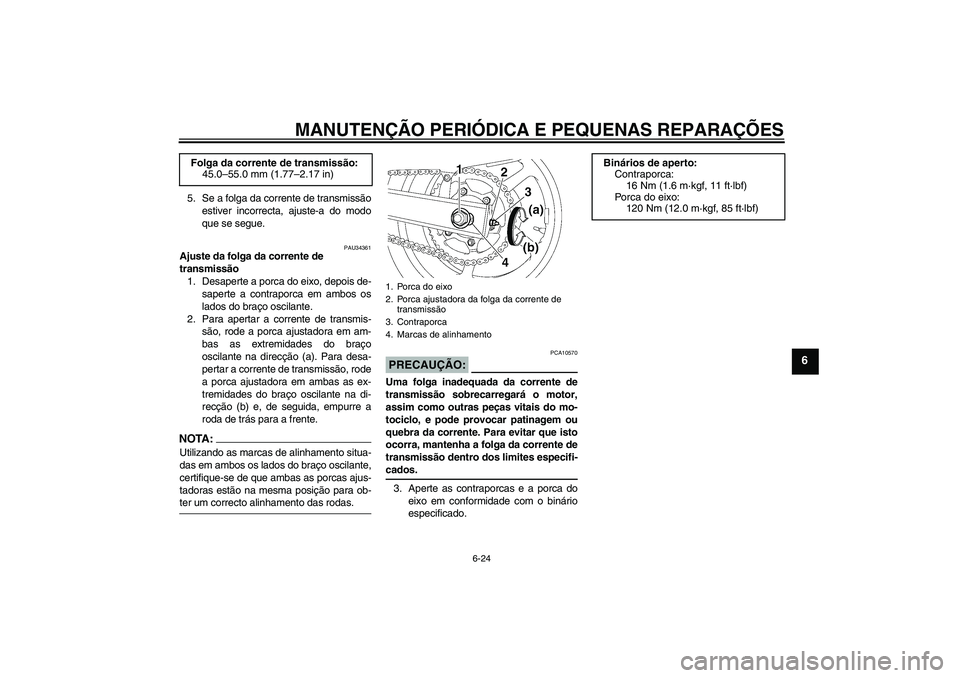

5. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU34361
Ajuste da folga da corrente de
transmissão
1. Desaperte a porca do eixo, depois de-
saperte a contraporca em ambos os
lados do braço oscilante.
2. Para apertar a corrente de transmis-
são, rode a porca ajustadora em am-
bas as extremidades do braço
oscilante na direcção (a). Para desa-
pertar a corrente de transmissão, rode
a porca ajustadora em ambas as ex-
tremidades do braço oscilante na di-
recção (b) e, de seguida, empurre a
roda de trás para a frente.NOTA:Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as porcas ajus-
tadoras estão na mesma posição para ob-ter um correcto alinhamento das rodas.
PRECAUÇÃO:
PCA10570
Uma folga inadequada da corrente de
transmissão sobrecarregará o motor,
assim como outras peças vitais do mo-
tociclo, e pode provocar patinagem ou
quebra da corrente. Para evitar que isto
ocorra, mantenha a folga da corrente de
transmissão dentro dos limites especifi-cados.
3. Aperte as contraporcas e a porca do
eixo em conformidade com o binário
especificado. Folga da corrente de transmissão:
45.0–55.0 mm (1.77–2.17 in)1. Porca do eixo
2. Porca ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Marcas de alinhamento
Binários de aperto:
Contraporca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Porca do eixo:
120 Nm (12.0 m·kgf, 85 ft·lbf)
U4P5P0P0.book Page 24 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6

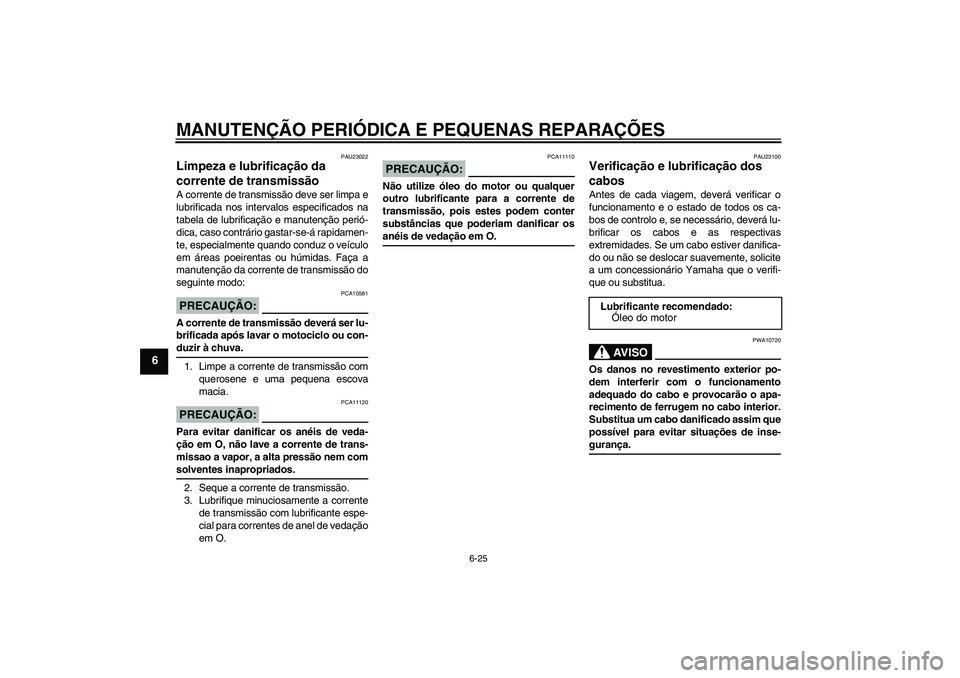

PAU23022
Limpeza e lubrificação da
corrente de transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO:
PCA10581
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo ou con-duzir à chuva.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia.PRECAUÇÃO:
PCA11120
Para evitar danificar os anéis de veda-
ção em O, não lave a corrente de trans-
missao a vapor, a alta pressão nem comsolventes inapropriados.
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O.
PRECAUÇÃO:
PCA11110
Não utilize óleo do motor ou qualquer
outro lubrificante para a corrente de
transmissão, pois estes podem conter
substâncias que poderiam danificar osanéis de vedação em O.
PAU23100
Verificação e lubrificação dos
cabos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AV I S O
PWA10720
Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim que
possível para evitar situações de inse-gurança. Lubrificante recomendado:
Óleo do motor
U4P5P0P0.book Page 25 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PAU23111
Verificação e lubrificação do
punho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.

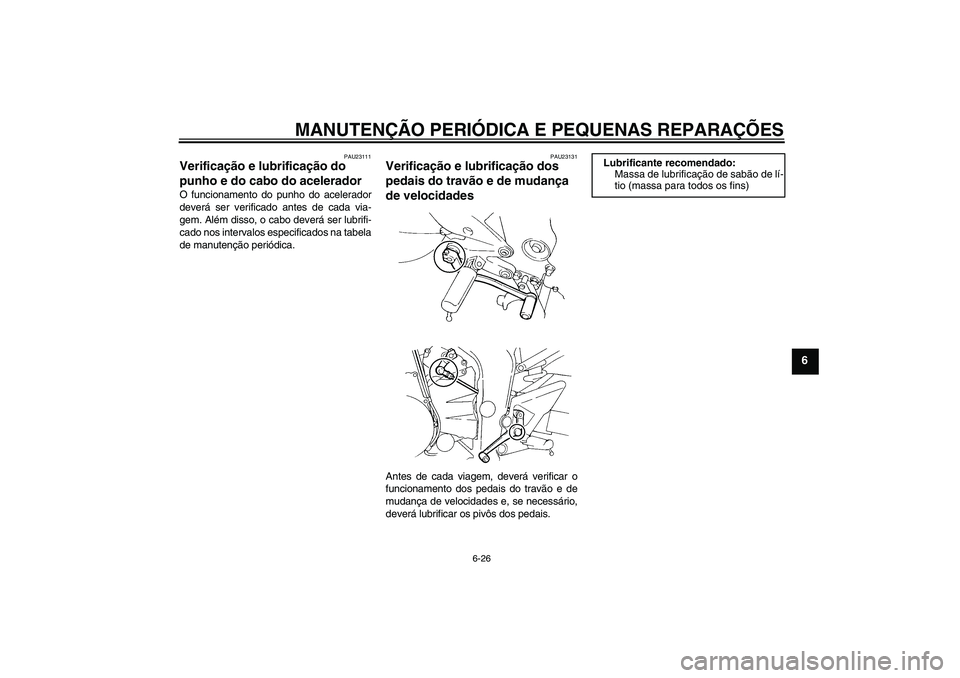

PAU23131
Verificação e lubrificação dos
pedais do travão e de mudança
de velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
U4P5P0P0.book Page 26 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6

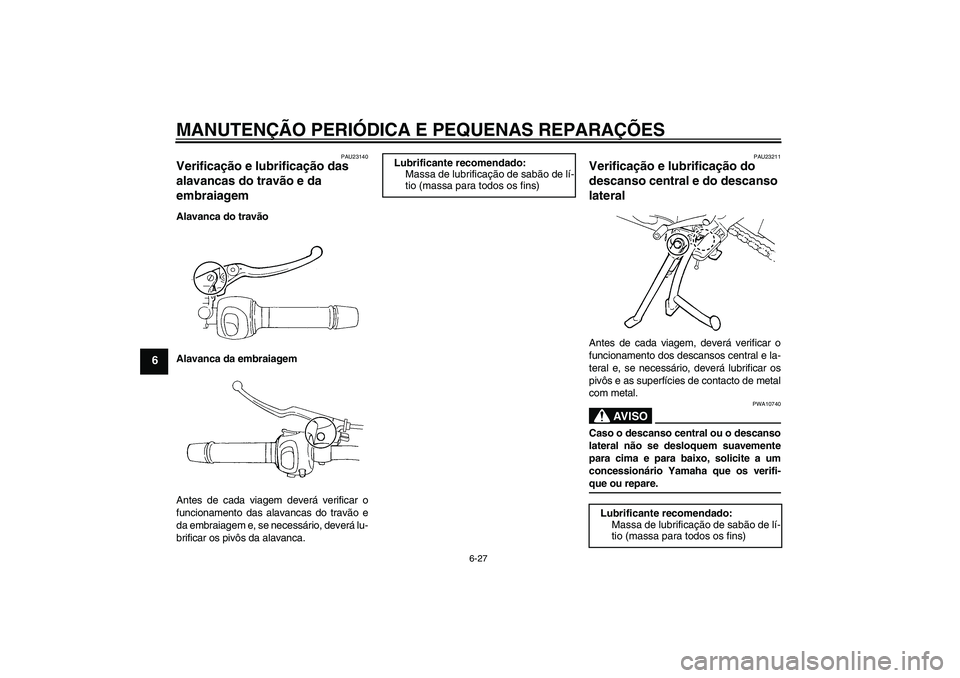

PAU23140
Verificação e lubrificação das
alavancas do travão e da
embraiagem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
PAU23211
Verificação e lubrificação do
descanso central e do descanso
lateral Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AV I S O
PWA10740
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-que ou repare.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
U4P5P0P0.book Page 27 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
PAUM1650
Lubrificação do pivôs do braço
oscilante Os pivôs do braço oscilante podem ser lu-
brificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare. Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U4P5P0P0.book Page 28 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6

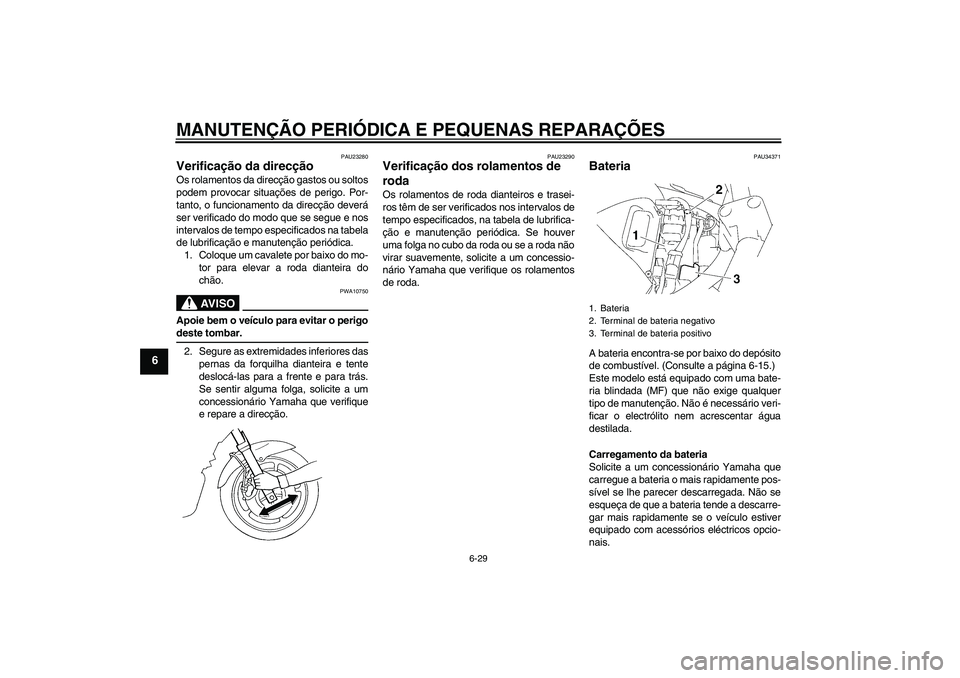

PAU23280
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda dianteira do
chão.
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU34371
Bateria A bateria encontra-se por baixo do depósito
de combustível. (Consulte a página 6-15.)
Este modelo está equipado com uma bate-
ria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.1. Bateria
2. Terminal de bateria negativo
3. Terminal de bateria positivo
U4P5P0P0.book Page 29 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6

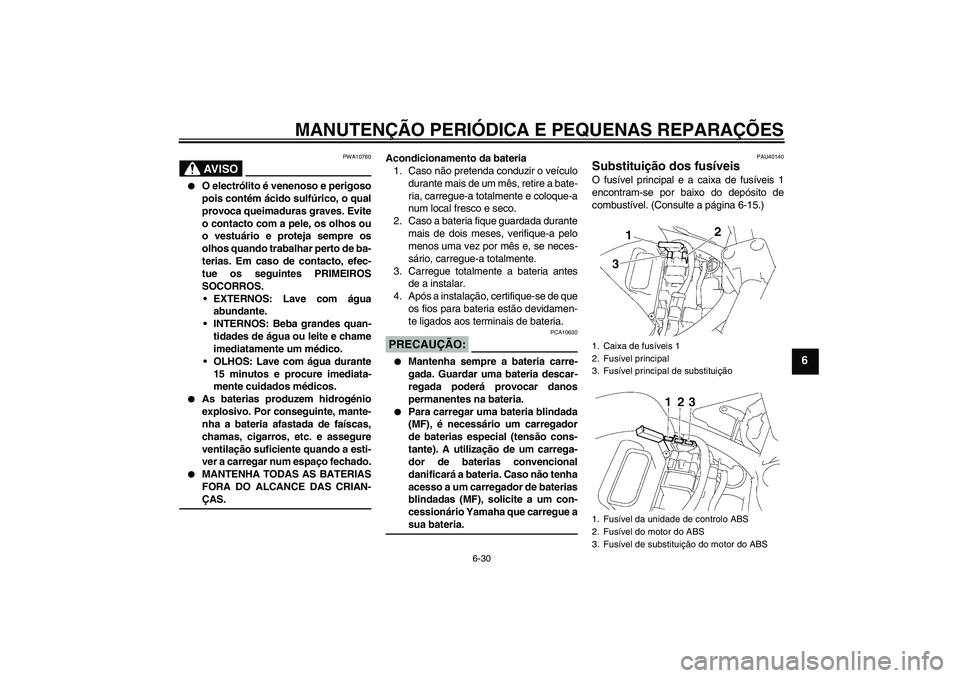

AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.
PRECAUÇÃO:
PCA10630


Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.


Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU40140
Substituição dos fusíveis O fusível principal e a caixa de fusíveis 1
encontram-se por baixo do depósito de
combustível. (Consulte a página 6-15.)1. Caixa de fusíveis 1
2. Fusível principal
3. Fusível principal de substituição
1. Fusível da unidade de controlo ABS
2. Fusível do motor do ABS
3. Fusível de substituição do motor do ABS
U4P5P0P0.book Page 30 Friday, December 16, 2005 1:14 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6

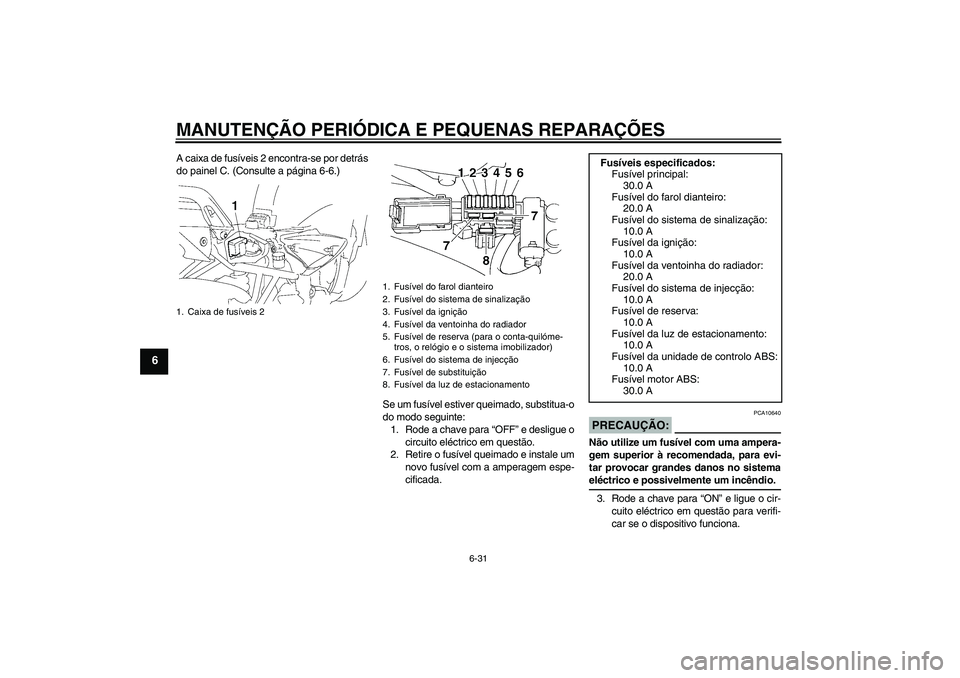

A caixa de fusíveis 2 encontra-se por detrás
do painel C. (Consulte a página 6-6.)
Se um fusível estiver queimado, substitua-o
do modo seguinte:
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
1. Caixa de fusíveis 2
1. Fusível do farol dianteiro
2. Fusível do sistema de sinalização
3. Fusível da ignição
4. Fusível da ventoinha do radiador
5. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
6. Fusível do sistema de injecção
7. Fusível de substituição
8. Fusível da luz de estacionamento
Fusíveis especificados:
Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
20.0 A
Fusível do sistema de injecção:
10.0 A
Fusível de reserva:
10.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível da unidade de controlo ABS:
10.0 A
Fusível motor ABS:
30.0 A
U4P5P0P0.book Page 31 Friday, December 16, 2005 1:14 PM
