2006 YAMAHA FZ6 N Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU34371

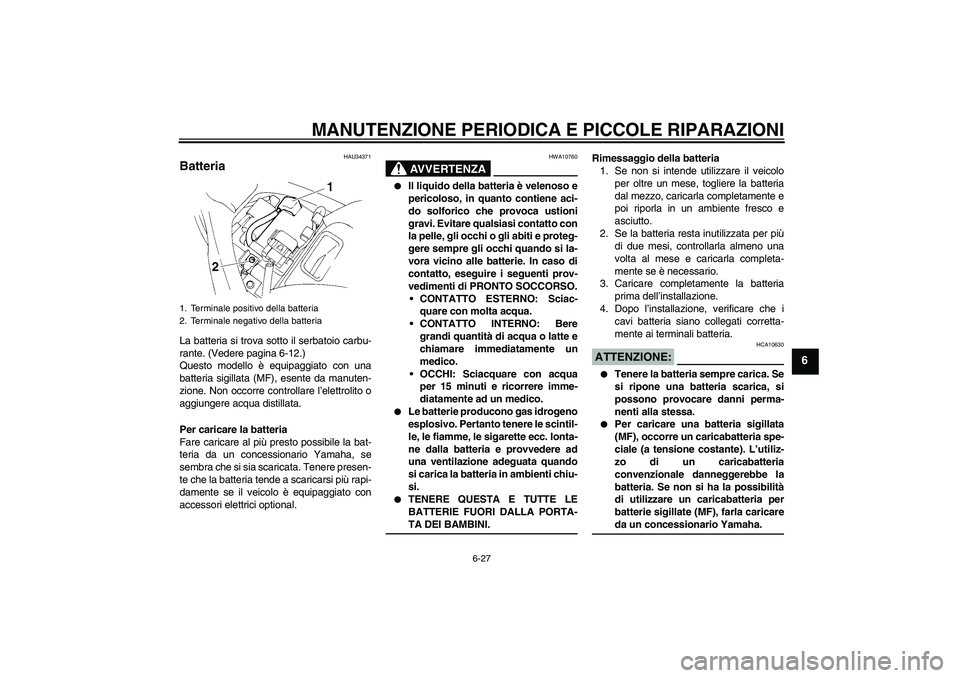

Batteria La batteria si trova sotto il serbatoio carbu-
rante. (Vedere pagina 6-12.)
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare l’elettrolito o
aggiungere acqua distillata.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
ATTENZIONE:
HCA10630


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
1. Terminale positivo della batteria
2. Terminale negativo della batteria
U1B3H2H0.book Page 27 Friday, July 29, 2005 5:27 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
HAU32842
Sostituzione dei fusibili Il fusibile principale si trova sotto il serbatoio
carburante. (Vedere pagina 6-12.)
La scatola fusibili si trova dietro al pannello
A. (Vedere pagina 6-6.)
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
1. Fusibile principale
2. Fusibile di riserva
1. Scatola fusibili
1. Fusibile faro
2. Fusibile sistema di segnalazione
3. Fusibile accensione
4. Fusibile ventola radiatore
5. Fusibile di backup (per contachilometri tota-
lizzatore, orologio e sistema dell’immobiliz-
zatore)
6. Fusibile dell’impianto di iniezione carburante
7. Fusibile di riserva
8. Fusibile luce di posizione
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’impianto di iniezione car-
burante:
10.0 A
Fusibile di backup:
10.0 A
Fusibile della luce di posizione:
10.0 A
U1B3H2H0.book Page 28 Friday, July 29, 2005 5:27 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6

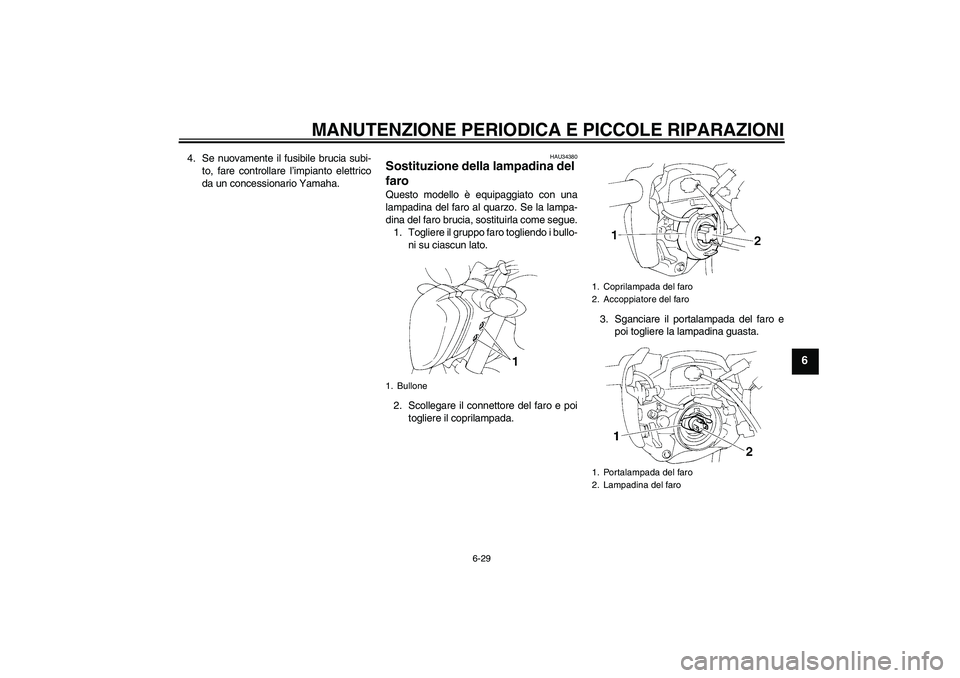

4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU34380
Sostituzione della lampadina del
faro Questo modello è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro brucia, sostituirla come segue.
1. Togliere il gruppo faro togliendo i bullo-
ni su ciascun lato.
2. Scollegare il connettore del faro e poi
togliere il coprilampada.3. Sganciare il portalampada del faro e
poi togliere la lampadina guasta.1. Bullone
1. Coprilampada del faro
2. Accoppiatore del faro
1. Portalampada del faro
2. Lampadina del faro
U1B3H2H0.book Page 29 Friday, July 29, 2005 5:27 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6

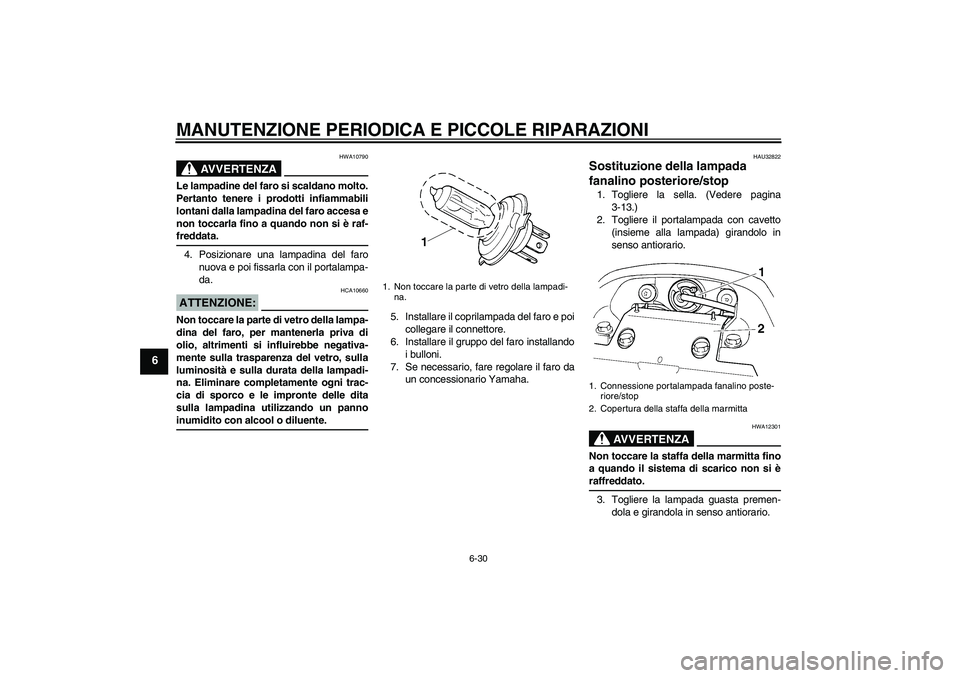

AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
4. Posizionare una lampadina del faro
nuova e poi fissarla con il portalampa-
da.ATTENZIONE:
HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un pannoinumidito con alcool o diluente.5. Installare il coprilampada del faro e poi
collegare il connettore.
6. Installare il gruppo del faro installando
i bulloni.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
HAU32822
Sostituzione della lampada
fanalino posteriore/stop 1. Togliere la sella. (Vedere pagina
3-13.)
2. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.
AVVERTENZA
HWA12301
Non toccare la staffa della marmitta fino
a quando il sistema di scarico non si èraffreddato.
3. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
1. Non toccare la parte di vetro della lampadi-
na.
1. Connessione portalampada fanalino poste-
riore/stop
2. Copertura della staffa della marmitta
U1B3H2H0.book Page 30 Friday, July 29, 2005 5:27 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6

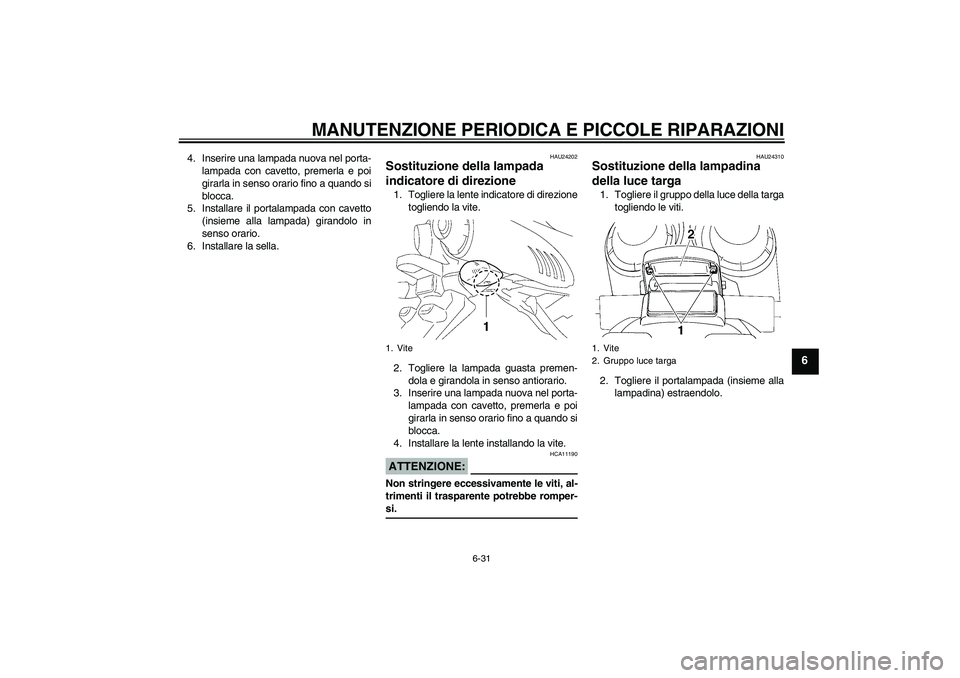

4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
6. Installare la sella.
HAU24202
Sostituzione della lampada
indicatore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la lente installando la vite.ATTENZIONE:
HCA11190
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-si.
HAU24310
Sostituzione della lampadina
della luce targa 1. Togliere il gruppo della luce della targa
togliendo le viti.
2. Togliere il portalampada (insieme alla
lampadina) estraendolo.
1. Vite
1. Vite
2. Gruppo luce targa
U1B3H2H0.book Page 31 Friday, July 29, 2005 5:27 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6

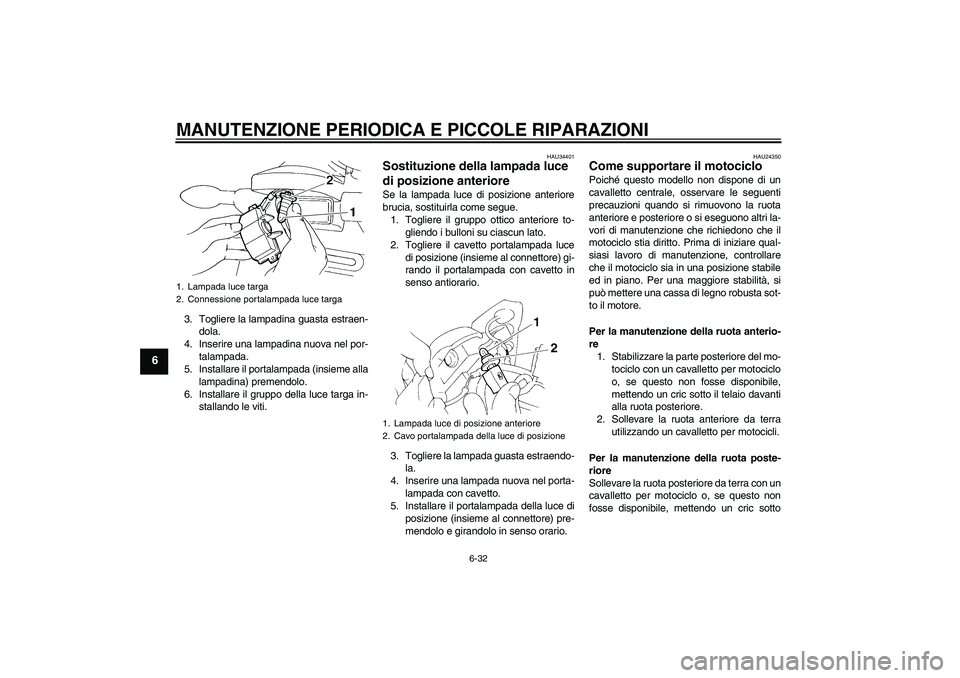

3. Togliere la lampadina guasta estraen-
dola.
4. Inserire una lampadina nuova nel por-
talampada.
5. Installare il portalampada (insieme alla
lampadina) premendolo.
6. Installare il gruppo della luce targa in-
stallando le viti.
HAU34401
Sostituzione della lampada luce
di posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore to-
gliendo i bulloni su ciascun lato.
2. Togliere il cavetto portalampada luce
di posizione (insieme al connettore) gi-
rando il portalampada con cavetto in
senso antiorario.
3. Togliere la lampada guasta estraendo-
la.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada della luce di
posizione (insieme al connettore) pre-
mendolo e girandolo in senso orario.
HAU24350
Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto
1. Lampada luce targa
2. Connessione portalampada luce targa
1. Lampada luce di posizione anteriore
2. Cavo portalampada della luce di posizione
U1B3H2H0.book Page 32 Friday, July 29, 2005 5:27 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6

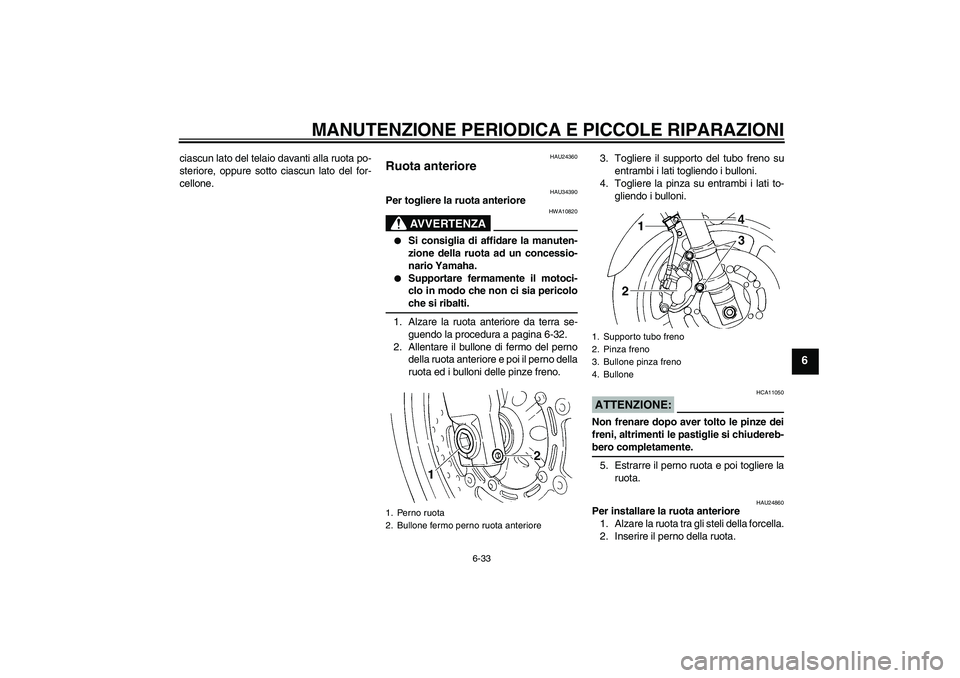

ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU24360
Ruota anteriore
HAU34390
Per togliere la ruota anteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-32.
2. Allentare il bullone di fermo del perno
della ruota anteriore e poi il perno della
ruota ed i bulloni delle pinze freno.3. Togliere il supporto del tubo freno su
entrambi i lati togliendo i bulloni.
4. Togliere la pinza su entrambi i lati to-
gliendo i bulloni.
ATTENZIONE:
HCA11050
Non frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiudereb-bero completamente.
5. Estrarre il perno ruota e poi togliere la
ruota.
HAU24860
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli della forcella.
2. Inserire il perno della ruota.
1. Perno ruota
2. Bullone fermo perno ruota anteriore
1. Supporto tubo freno
2. Pinza freno
3. Bullone pinza freno
4. Bullone
U1B3H2H0.book Page 33 Friday, July 29, 2005 5:27 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6

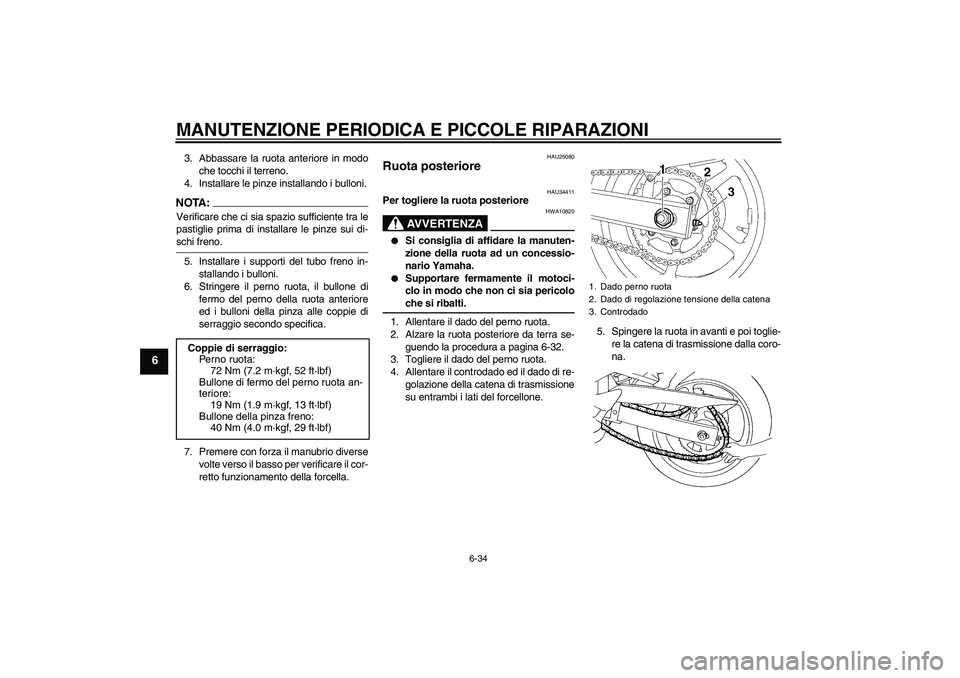

3. Abbassare la ruota anteriore in modo
che tocchi il terreno.
4. Installare le pinze installando i bulloni.NOTA:Verificare che ci sia spazio sufficiente tra le
pastiglie prima di installare le pinze sui di-schi freno.
5. Installare i supporti del tubo freno in-
stallando i bulloni.
6. Stringere il perno ruota, il bullone di
fermo del perno della ruota anteriore
ed i bulloni della pinza alle coppie di
serraggio secondo specifica.
7. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
HAU25080
Ruota posteriore
HAU34411
Per togliere la ruota posteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Allentare il dado del perno ruota.
2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-32.
3. Togliere il dado del perno ruota.
4. Allentare il controdado ed il dado di re-
golazione della catena di trasmissione
su entrambi i lati del forcellone.5. Spingere la ruota in avanti e poi toglie-
re la catena di trasmissione dalla coro-
na. Coppie di serraggio:
Perno ruota:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Bullone di fermo del perno ruota an-
teriore:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Bullone della pinza freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1. Dado perno ruota
2. Dado di regolazione tensione della catena
3. Controdado
U1B3H2H0.book Page 34 Friday, July 29, 2005 5:27 PM
