Page 2 of 88
HAU26942

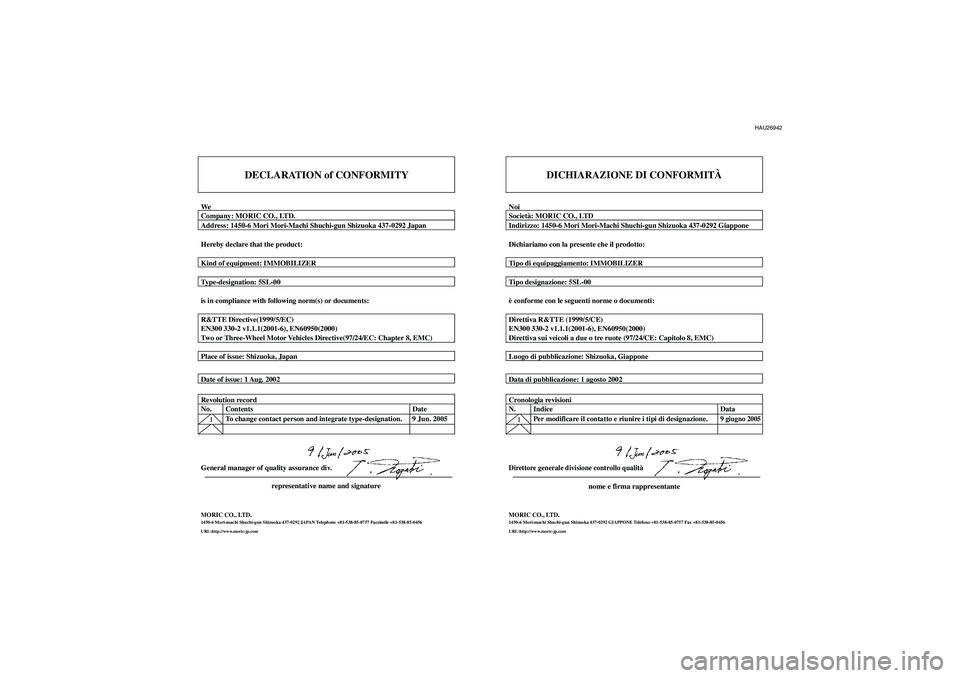

DECLARATION of CONFORMITY
WeCompany: MORIC CO., LTD.
Address: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan
Hereby declare that the product:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950(2000)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
Place of issue: Shizuoka, Japan
Date of issue: 1 Aug. 2002
Revolution record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
General manager of quality assurance div.
representative name and signature
MORIC CO., LTD.1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPAN Telephone +81-538-85-0757 Facsimile +81-538-85-0456URL:http://www.moric-jp.com1
NoiSocietà: MORIC CO., LTD
Indirizzo: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Giappone
Dichiariamo con la presente che il prodotto:
Tipo di equipaggiamento: IMMOBILIZER
Tipo designazione: 5SL-00
è conforme con le seguenti norme o documenti:
Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950(2000)
Direttiva sui veicoli a due o tre ruote (97/24/CE: Capitolo 8, EMC)
Luogo di pubblicazione: Shizuoka, Giappone
Data di pubblicazione: 1 agosto 2002
Cronologia revisioni
N. Indice Data
Per modificare il contatto e riunire i tipi di designazione.
9 giugno 2005
Direttore generale divisione controllo qualitàMORIC CO., LTD.1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 GIAPPONE Telefono +81-538-85-0757 Fax +81-538-85-0456URL:http://www.moric-jp.com1
DICHIARAZIONE DI CONFORMITÀ
nome e firma rappresentante
U1B3H2H0.book Page 1 Friday, July 29, 2005 5:27 PM
Page 18 of 88

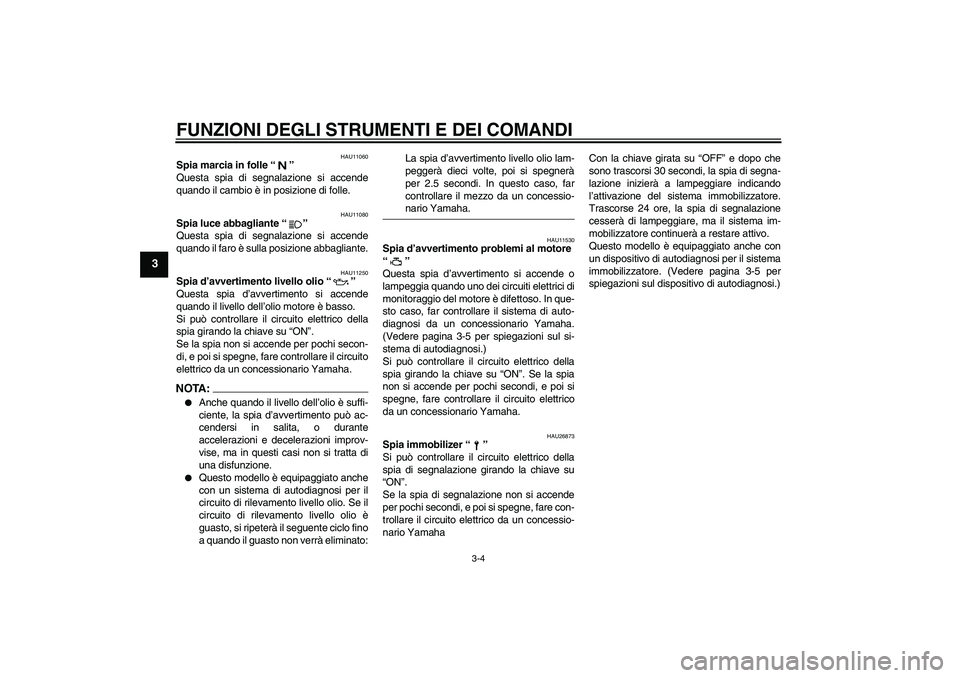

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060
Spia marcia in folle “”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11250
Spia d’avvertimento livello olio “”
Questa spia d’avvertimento si accende
quando il livello dell’olio motore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA :
Anche quando il livello dell’olio è suffi-
ciente, la spia d’avvertimento può ac-
cendersi in salita, o durante
accelerazioni e decelerazioni improv-
vise, ma in questi casi non si tratta di
una disfunzione.
Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se il
circuito di rilevamento livello olio è
guasto, si ripeterà il seguente ciclo fino
a quando il guasto non verrà eliminato:La spia d’avvertimento livello olio lam-
peggerà dieci volte, poi si spegnerà
per 2.5 secondi. In questo caso, far
controllare il mezzo da un concessio-
nario Yamaha.
HAU11530
Spia d’avvertimento problemi al motore
“”
Questa spia d’avvertimento si accende o
lampeggia quando uno dei circuiti elettrici di
monitoraggio del motore è difettoso. In que-
sto caso, far controllare il sistema di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-5 per spiegazioni sul si-
stema di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU26873
Spia immobilizer “”
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario YamahaCon la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-5 per
spiegazioni sul dispositivo di autodiagnosi.)
U1B3H2H0.book Page 4 Friday, July 29, 2005 5:27 PM
Page 86 of 88

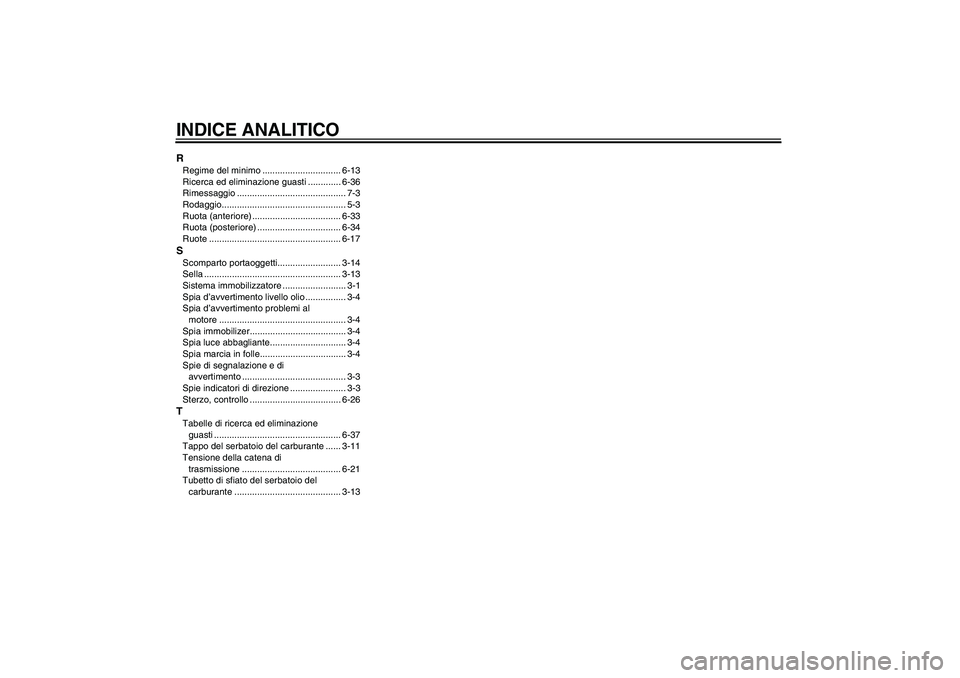

INDICE ANALITICORRegime del minimo ............................... 6-13
Ricerca ed eliminazione guasti ............. 6-36
Rimessaggio ........................................... 7-3
Rodaggio................................................. 5-3
Ruota (anteriore) ................................... 6-33
Ruota (posteriore) ................................. 6-34
Ruote .................................................... 6-17SScomparto portaoggetti......................... 3-14
Sella ...................................................... 3-13
Sistema immobilizzatore ......................... 3-1
Spia d’avvertimento livello olio ................ 3-4
Spia d’avvertimento problemi al
motore .................................................. 3-4
Spia immobilizer...................................... 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-26TTabelle di ricerca ed eliminazione
guasti .................................................. 6-37
Tappo del serbatoio del carburante ...... 3-11
Tensione della catena di
trasmissione ....................................... 6-21
Tubetto di sfiato del serbatoio del
carburante .......................................... 3-13
U1B3H2H0.book Page 2 Friday, July 29, 2005 5:27 PM
