2006 YAMAHA FZ1 S Manual de utilização (in Portuguese)

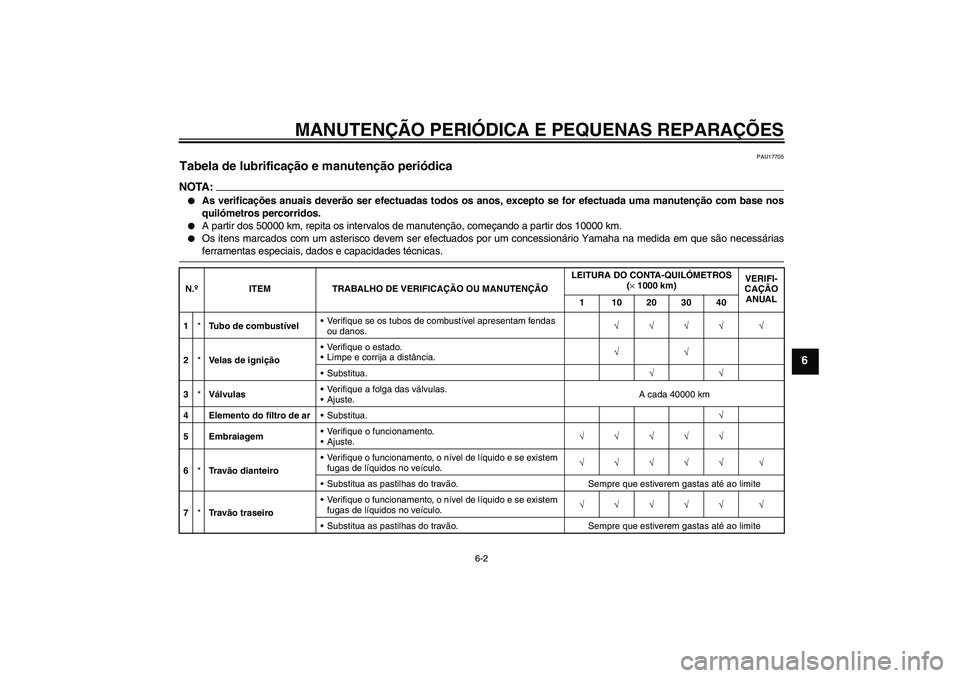

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
6
PAU17705
Tabela de lubrificação e manutenção periódica NOTA:

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos.


A partir dos 50000 km, repita os intervalos de manutenção, começando a partir dos 10000 km.


Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessáriasferramentas especiais, dados e capacidades técnicas.
N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040
1*Tubo de combustívelVerifique se os tubos de combustível apresentam fendas
ou danos.√√√√ √
2*Velas de igniçãoVerifique o estado.
Limpe e corrija a distância.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.A cada 40000 km
4 Elemento do filtro de arSubstitua.√
5 EmbraiagemVerifique o funcionamento.
Ajuste.√√√√√
6*Tr a vão dianteiroVerifique o funcionamento, o nível de líquido e se existem
fugas de líquidos no veículo.√√√√√ √
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
7*Tr a vão traseiroVerifique o funcionamento, o nível de líquido e se existem
fugas de líquidos no veículo.√√√√√ √
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
U3C3P0P0.book Page 2 Saturday, December 10, 2005 9:36 AM

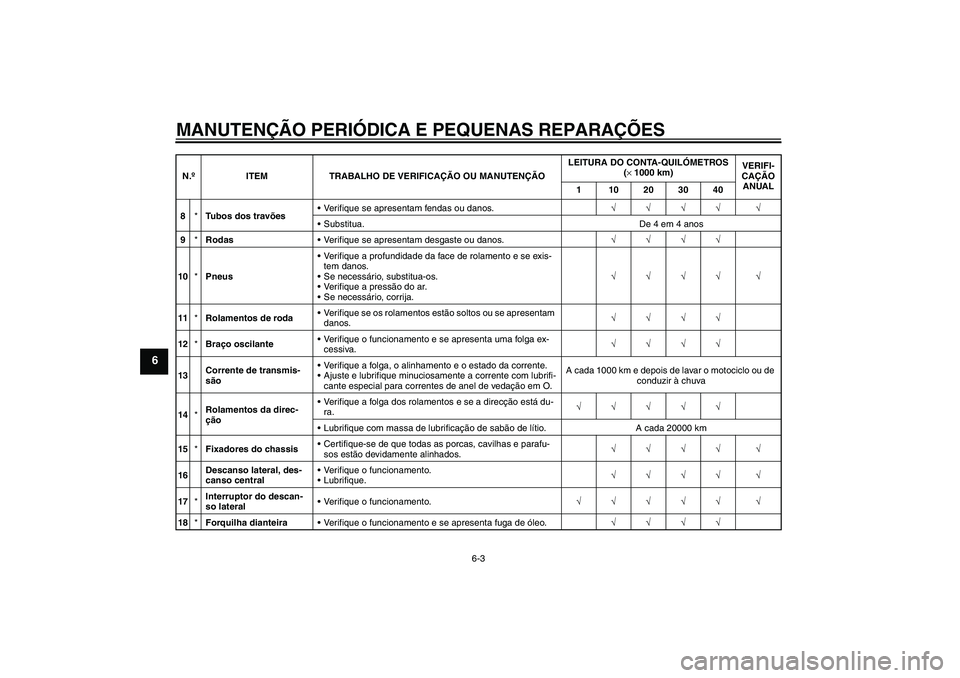

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-3
6
8*Tubos dos travõesVerifique se apresentam fendas ou danos.√√√√ √
Substitua. De 4 em 4 anos
9*RodasVerifique se apresentam desgaste ou danos.√√√√
10*PneusVerifique a profundidade da face de rolamento e se exis-
tem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.√√√√ √
11*Rolamentos de rodaVerifique se os rolamentos estão soltos ou se apresentam
danos.√√√√
12*Braço oscilanteVerifique o funcionamento e se apresenta uma folga ex-
cessiva.√√√√
13Corrente de transmis-
sãoVerifique a folga, o alinhamento e o estado da corrente.
Ajuste e lubrifique minuciosamente a corrente com lubrifi-
cante especial para correntes de anel de vedação em O.A cada 1000 km e depois de lavar o motociclo ou de
conduzir à chuva
14*Rolamentos da direc-
çãoVerifique a folga dos rolamentos e se a direcção está du-
ra.√√√√√
Lubrifique com massa de lubrificação de sabão de lítio. A cada 20000 km
15*Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.√√√√ √
16Descanso lateral, des-
canso centralVerifique o funcionamento.
Lubrifique.√√√√ √
17*Interruptor do descan-
so lateralVerifique o funcionamento.√√√√√ √
18*Forquilha dianteiraVerifique o funcionamento e se apresenta fuga de óleo.√√√√ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040
U3C3P0P0.book Page 3 Saturday, December 10, 2005 9:36 AM

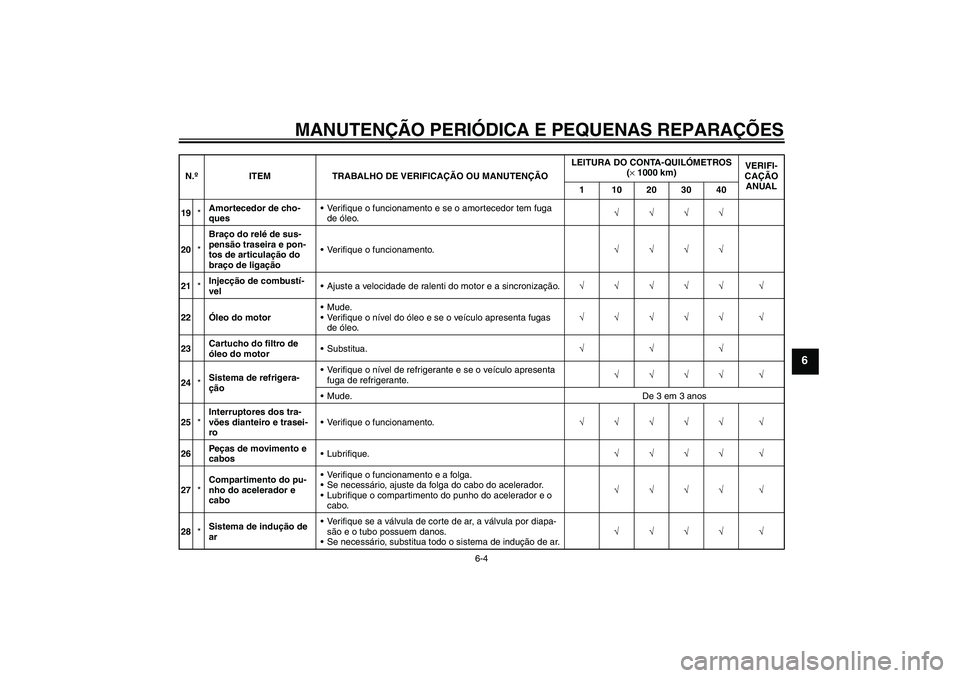

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-4
6
19*Amortecedor de cho-
quesVerifique o funcionamento e se o amortecedor tem fuga
de óleo.√√√√
20*Braço do relé de sus-
pensão traseira e pon-
tos de articulação do
braço de ligaçãoVerifique o funcionamento.√√√√
21*Injecção de combustí-
velAjuste a velocidade de ralenti do motor e a sincronização.√√√√√ √
22Óleo do motorMude.
Verifique o nível do óleo e se o veículo apresenta fugas
de óleo.√√√√√ √
23Cartucho do filtro de
óleo do motorSubstitua.√√√
24*Sistema de refrigera-
çãoVerifique o nível de refrigerante e se o veículo apresenta
fuga de refrigerante.√√√√ √
Mude.De 3 em 3 anos
25*Interruptores dos tra-
vões dianteiro e trasei-
roVerifique o funcionamento.√√√√√ √
26Peças de movimento e
cabosLubrifique.√√√√ √
27*Compartimento do pu-
nho do acelerador e
caboVerifique o funcionamento e a folga.
Se necessário, ajuste da folga do cabo do acelerador.
Lubrifique o compartimento do punho do acelerador e o
cabo.√√√√ √
28*Sistema de indução de
arVerifique se a válvula de corte de ar, a válvula por diapa-
são e o tubo possuem danos.
Se necessário, substitua todo o sistema de indução de ar.√√√√ √ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040
U3C3P0P0.book Page 4 Saturday, December 10, 2005 9:36 AM

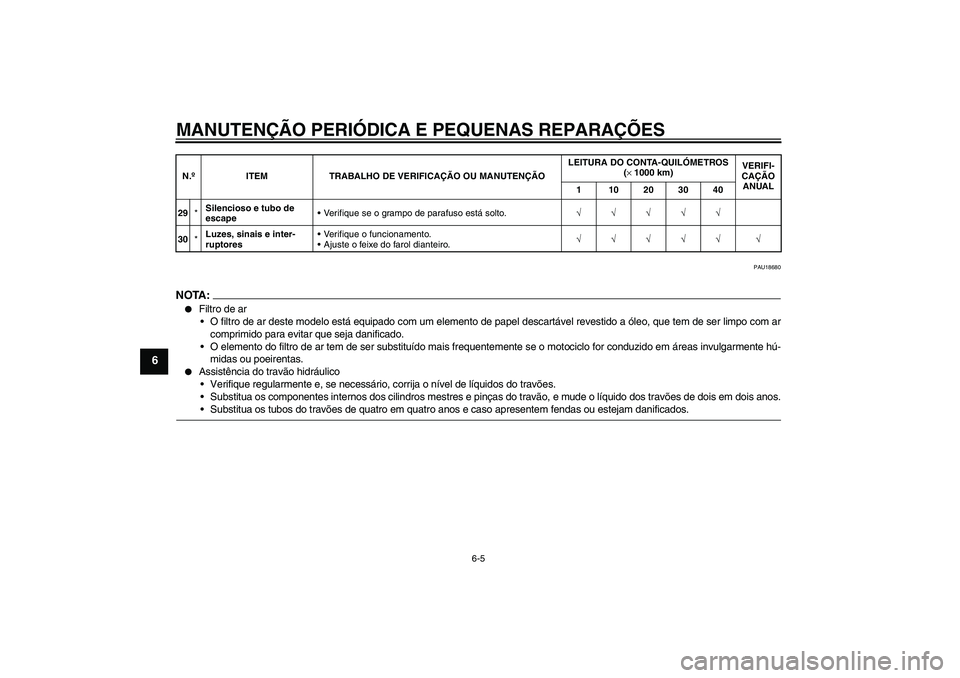

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5
6
PAU18680
NOTA:

Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que tem de ser limpo com ar
comprimido para evitar que seja danificado.
O elemento do filtro de ar tem de ser substituído mais frequentemente se o motociclo for conduzido em áreas invulgarmente hú-
midas ou poeirentas.


Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
29*Silencioso e tubo de
escapeVerifique se o grampo de parafuso está solto.√√√√√
30*Luzes, sinais e inter-
ruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√ √ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040U3C3P0P0.book Page 5 Saturday, December 10, 2005 9:36 AM

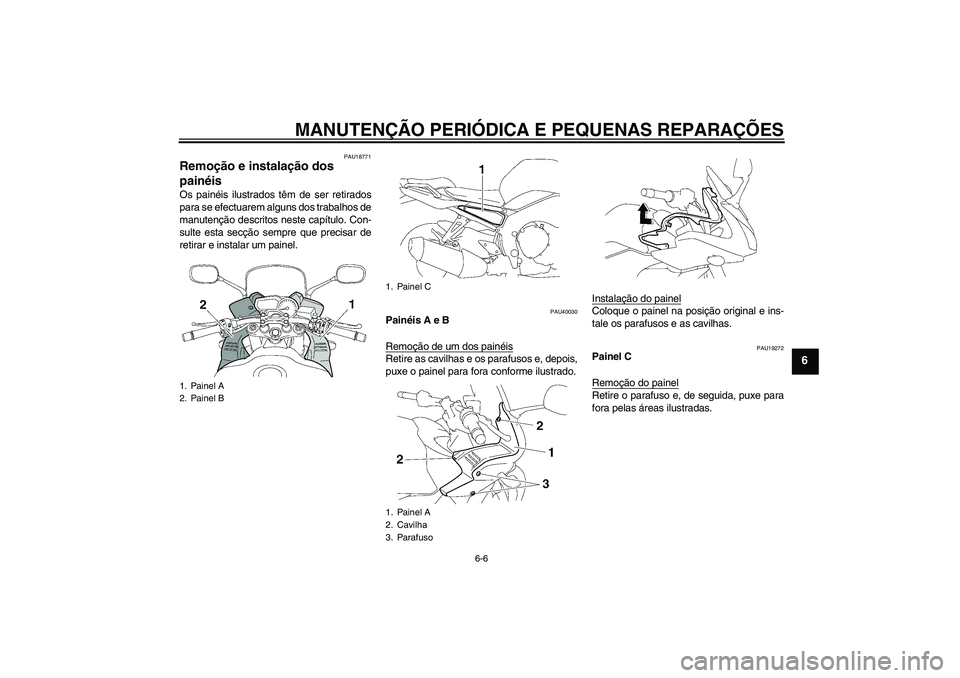

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
6
PAU18771
Remoção e instalação dos
painéis Os painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU40030
Painéis A e B
Remoção de um dos painéisRetire as cavilhas e os parafusos e, depois,
puxe o painel para fora conforme ilustrado.Instalação do painel
Coloque o painel na posição original e ins-
tale os parafusos e as cavilhas.
PAU19272
Painel C
Remoção do painelRetire o parafuso e, de seguida, puxe para
fora pelas áreas ilustradas.
1. Painel A
2. Painel B
1. Painel C
1. Painel A
2. Cavilha
3. Parafuso
U3C3P0P0.book Page 6 Saturday, December 10, 2005 9:36 AM

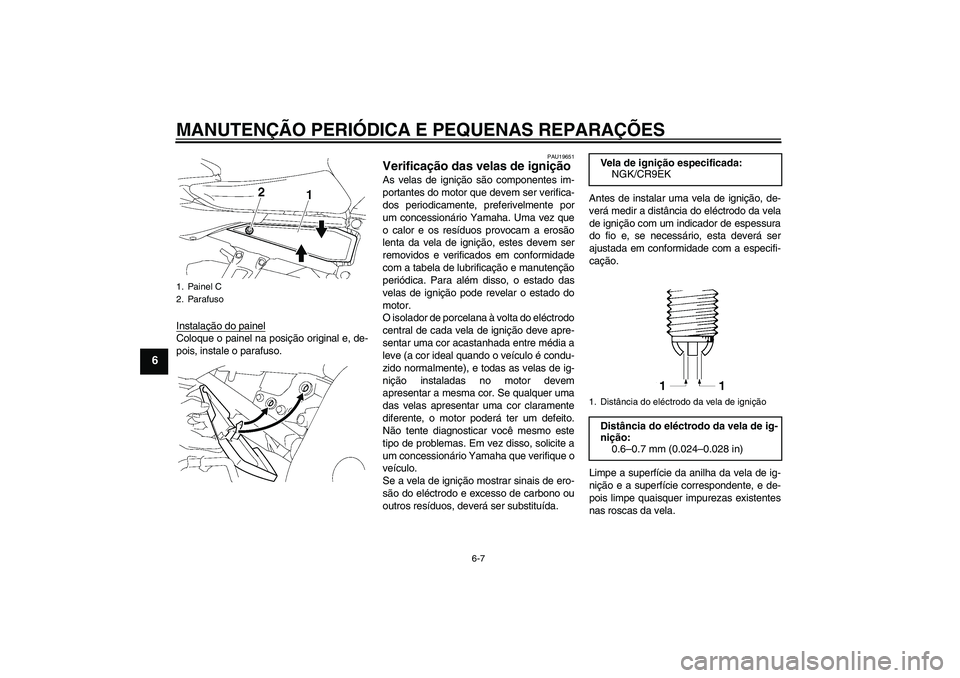

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
6
Instalação do painelColoque o painel na posição original e, de-
pois, instale o parafuso.
PAU19651
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá ter um defeito.
Não tente diagnosticar você mesmo este
tipo de problemas. Em vez disso, solicite a
um concessionário Yamaha que verifique o
veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
1. Painel C
2. Parafuso
Vela de ignição especificada:
NGK/CR9EK1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de ig-
nição:
0.6–0.7 mm (0.024–0.028 in)
U3C3P0P0.book Page 7 Saturday, December 10, 2005 9:36 AM

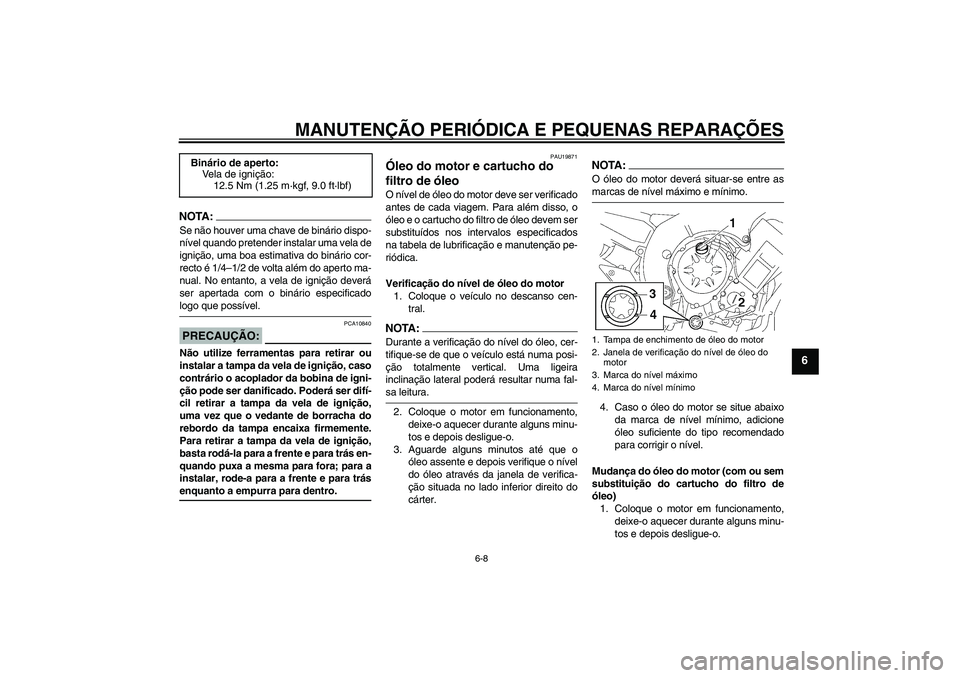

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
NOTA:Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível.PRECAUÇÃO:
PCA10840
Não utilize ferramentas para retirar ou
instalar a tampa da vela de ignição, caso
contrário o acoplador da bobina de igni-
ção pode ser danificado. Poderá ser difí-
cil retirar a tampa da vela de ignição,
uma vez que o vedante de borracha do
rebordo da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta rodá-la para a frente e para trás en-
quando puxa a mesma para fora; para a
instalar, rode-a para a frente e para trásenquanto a empurra para dentro.
PAU19871
Óleo do motor e cartucho do
filtro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo no descanso cen-
tral.NOTA:Durante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-sa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o
óleo assente e depois verifique o nível
do óleo através da janela de verifica-
ção situada no lado inferior direito do
cárter.
NOTA:O óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o. Binário de aperto:
Vela de ignição:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
U3C3P0P0.book Page 8 Saturday, December 10, 2005 9:36 AM

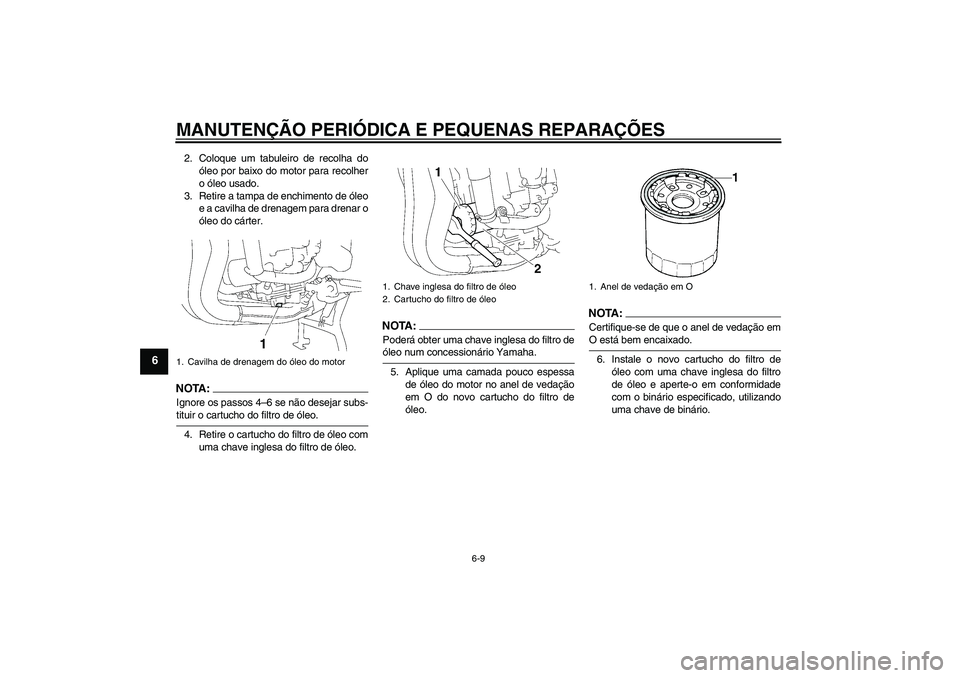

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.NOTA :
Ignore os passos 4–6 se não desejar subs-tituir o cartucho do filtro de óleo.
4. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
NOTA:Poderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
5. Aplique uma camada pouco espessa
de óleo do motor no anel de vedação
em O do novo cartucho do filtro de
óleo.
NOTA :
Certifique-se de que o anel de vedação emO está bem encaixado.
6. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.
1. Cavilha de drenagem do óleo do motor
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
1. Anel de vedação em O
