2006 YAMAHA FZ1 S Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

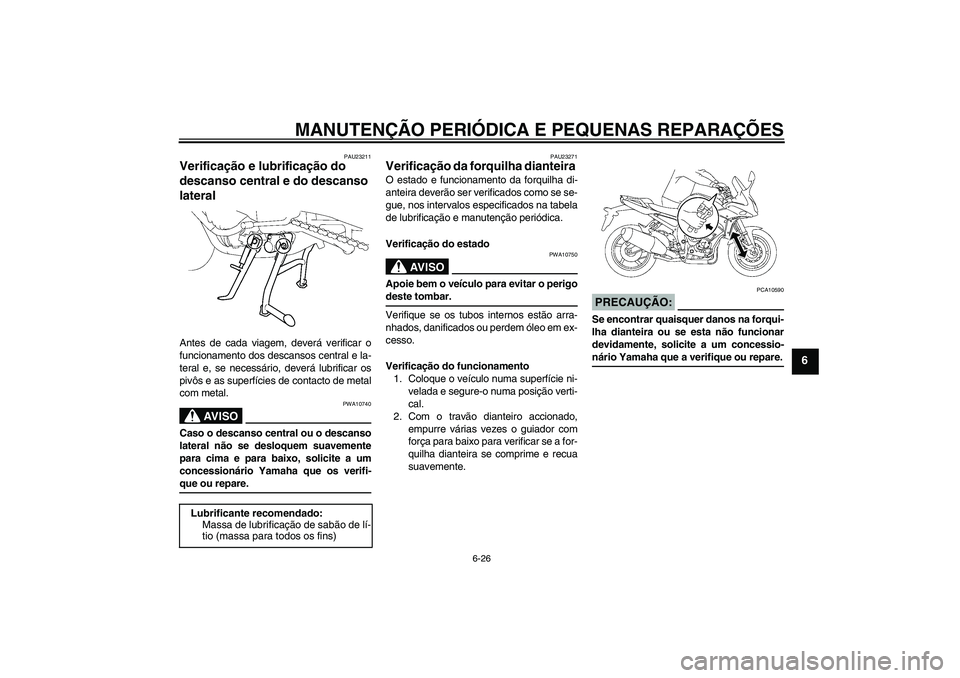

6-26
6
PAU23211
Verificação e lubrificação do
descanso central e do descanso
lateral Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AV I S O
PWA10740
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-que ou repare.
PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio (massa para todos os fins)
U3C3P0P0.book Page 26 Saturday, December 10, 2005 9:36 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

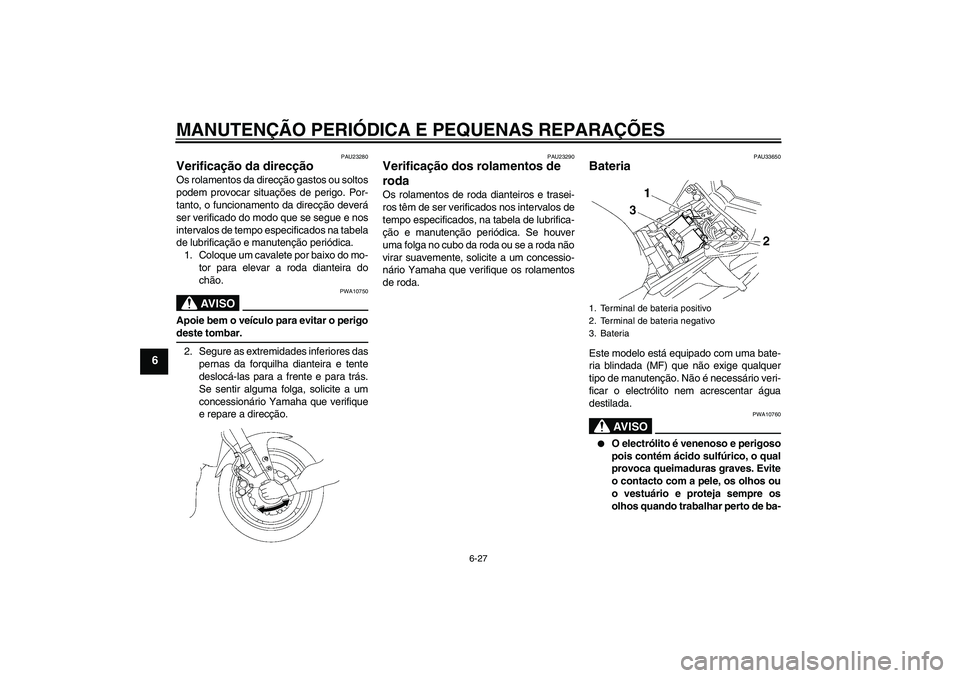

6-27
6
PAU23280
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda dianteira do
chão.
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23290
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU33650
Bateria Este modelo está equipado com uma bate-
ria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito nem acrescentar água
destilada.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
1. Terminal de bateria positivo
2. Terminal de bateria negativo
3. Bateria
U3C3P0P0.book Page 27 Saturday, December 10, 2005 9:36 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

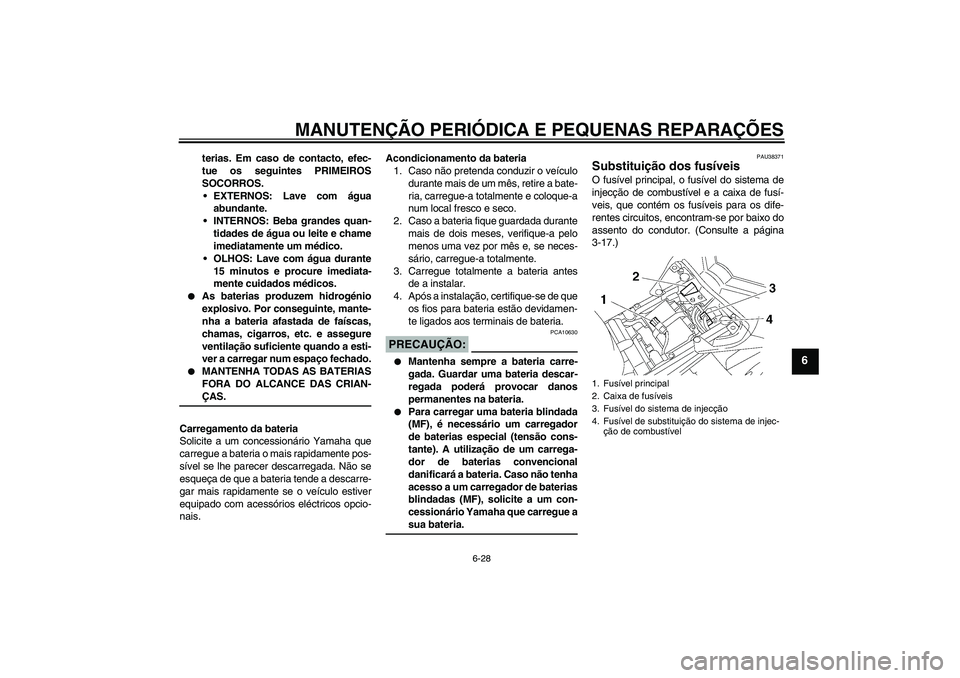

6-28
6
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.
PRECAUÇÃO:
PCA10630


Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.


Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU38371
Substituição dos fusíveis O fusível principal, o fusível do sistema de
injecção de combustível e a caixa de fusí-
veis, que contém os fusíveis para os dife-
rentes circuitos, encontram-se por baixo do
assento do condutor. (Consulte a página
3-17.)1. Fusível principal
2. Caixa de fusíveis
3. Fusível do sistema de injecção
4. Fusível de substituição do sistema de injec-
ção de combustível
U3C3P0P0.book Page 28 Saturday, December 10, 2005 9:36 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

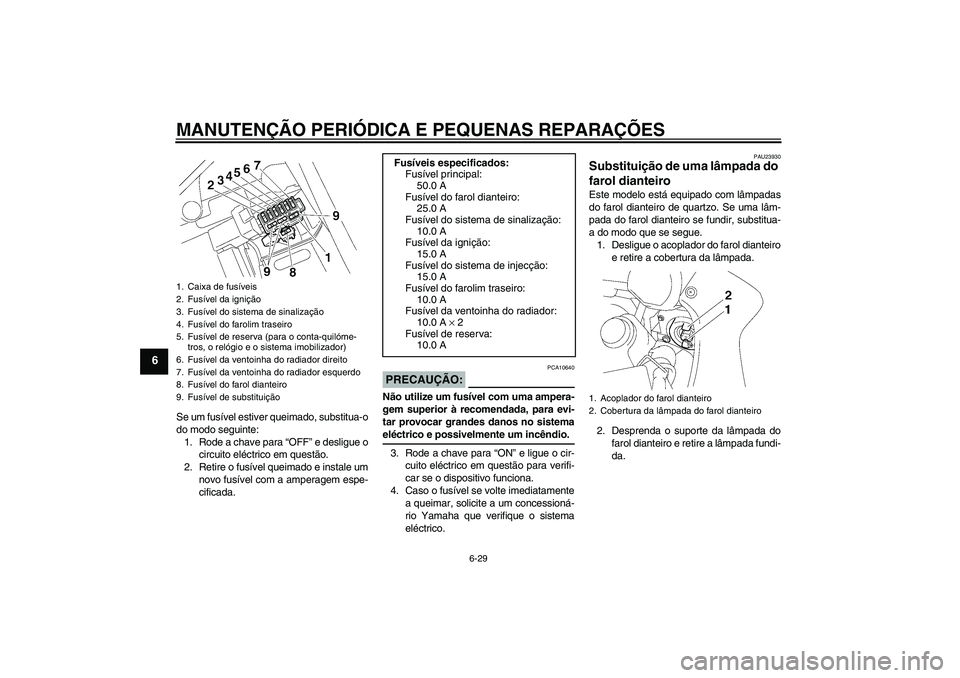

6-29
6
Se um fusível estiver queimado, substitua-o
do modo seguinte:
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU23930
Substituição de uma lâmpada do
farol dianteiro Este modelo está equipado com lâmpadas
do farol dianteiro de quartzo. Se uma lâm-
pada do farol dianteiro se fundir, substitua-
a do modo que se segue.
1. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada.
2. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
1. Caixa de fusíveis
2. Fusível da ignição
3. Fusível do sistema de sinalização
4. Fusível do farolim traseiro
5. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
6. Fusível da ventoinha do radiador direito
7. Fusível da ventoinha do radiador esquerdo
8. Fusível do farol dianteiro
9. Fusível de substituição
Fusíveis especificados:
Fusível principal:
50.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
15.0 A
Fusível do sistema de injecção:
15.0 A
Fusível do farolim traseiro:
10.0 A
Fusível da ventoinha do radiador:
10.0 A × 2
Fusível de reserva:
10.0 A
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
U3C3P0P0.book Page 29 Saturday, December 10, 2005 9:36 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

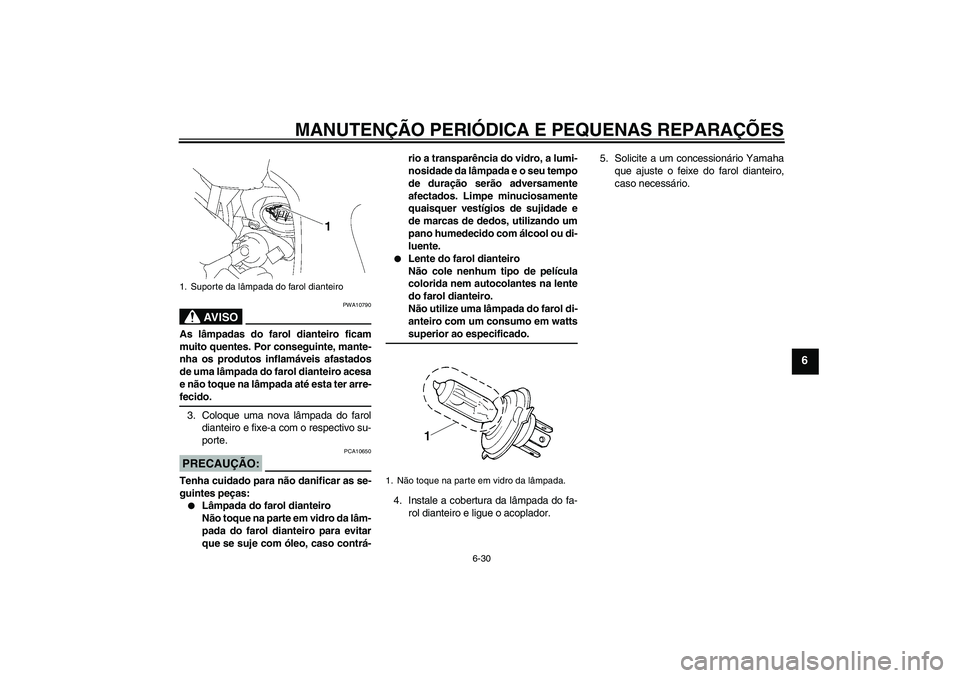

6-30
6
AV I S O
PWA10790
As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-fecido.
3. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.PRECAUÇÃO:
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em wattssuperior ao especificado.
4. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.5. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Suporte da lâmpada do farol dianteiro
1. Não toque na parte em vidro da lâmpada.
U3C3P0P0.book Page 30 Saturday, December 10, 2005 9:36 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

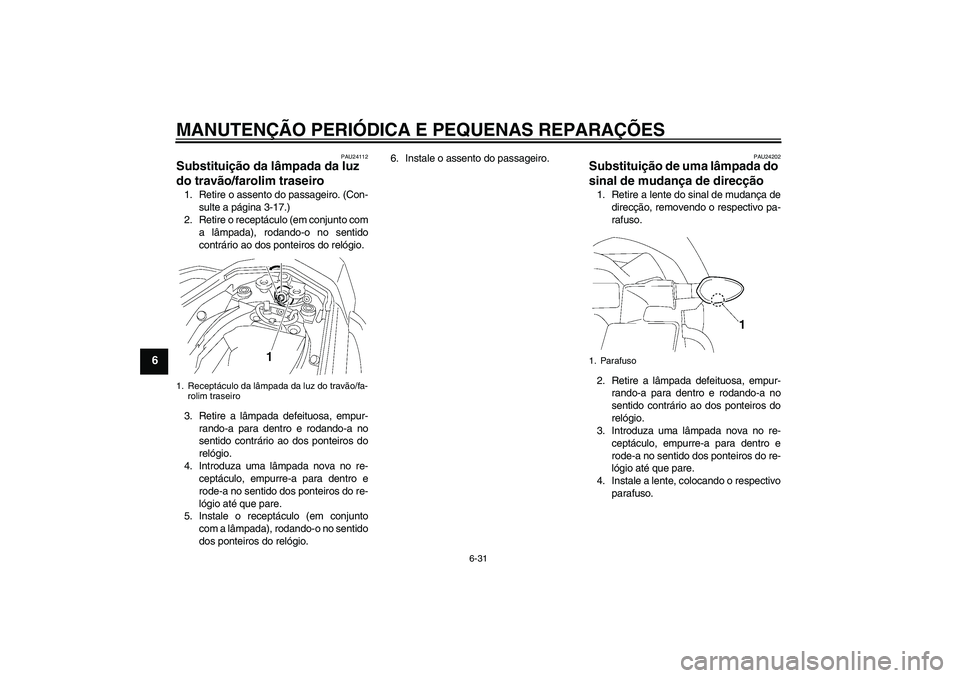

6-31
6
PAU24112
Substituição da lâmpada da luz
do travão/farolim traseiro 1. Retire o assento do passageiro. (Con-
sulte a página 3-17.)
2. Retire o receptáculo (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos ponteiros do relógio.
3. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
4. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.6. Instale o assento do passageiro.
PAU24202
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso.
1. Receptáculo da lâmpada da luz do travão/fa-
rolim traseiro
1. Parafuso
U3C3P0P0.book Page 31 Saturday, December 10, 2005 9:36 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

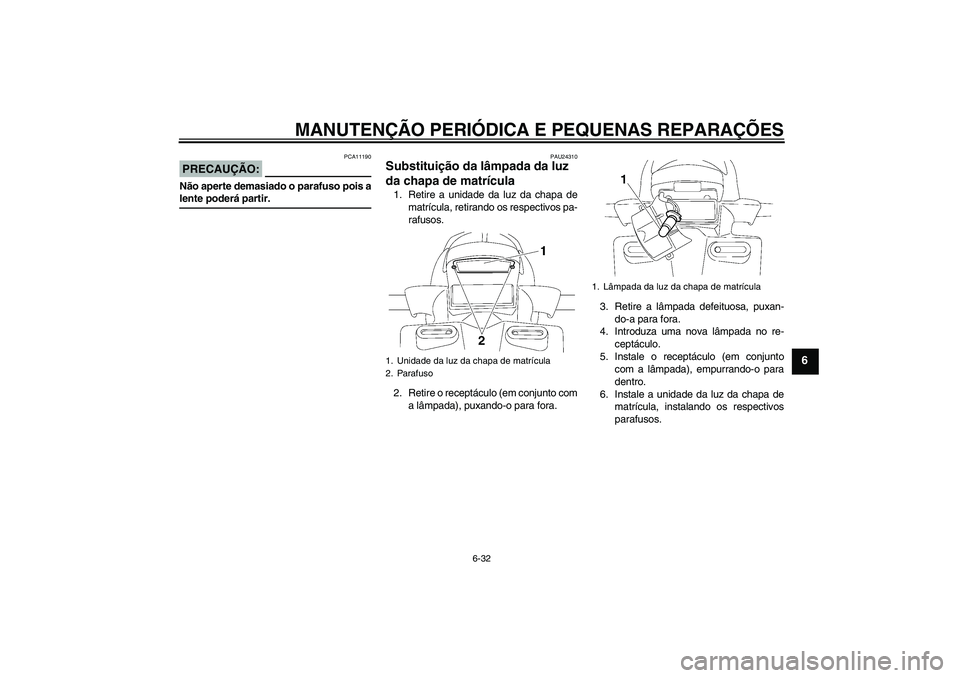

6-32
6
PRECAUÇÃO:
PCA11190
Não aperte demasiado o parafuso pois alente poderá partir.
PAU24310
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.3. Retire a lâmpada defeituosa, puxan-
do-a para fora.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.1. Unidade da luz da chapa de matrícula
2. Parafuso
1. Lâmpada da luz da chapa de matrícula
U3C3P0P0.book Page 32 Saturday, December 10, 2005 9:36 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

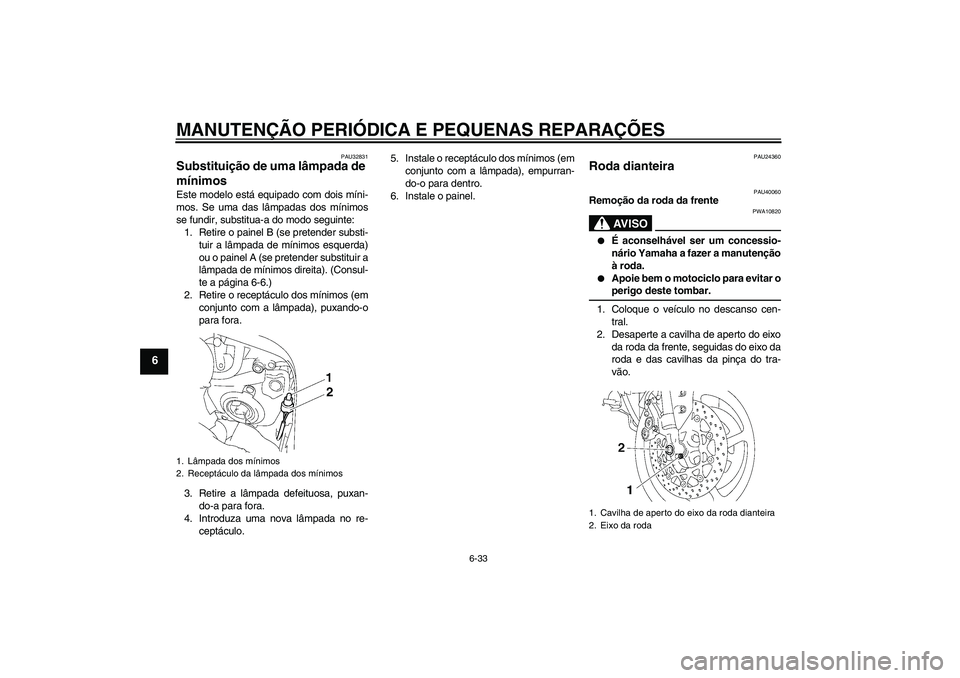

6-33
6
PAU32831
Substituição de uma lâmpada de
mínimos Este modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire o painel B (se pretender substi-
tuir a lâmpada de mínimos esquerda)
ou o painel A (se pretender substituir a
lâmpada de mínimos direita). (Consul-
te a página 6-6.)
2. Retire o receptáculo dos mínimos (em
conjunto com a lâmpada), puxando-o
para fora.
3. Retire a lâmpada defeituosa, puxan-
do-a para fora.
4. Introduza uma nova lâmpada no re-
ceptáculo.5. Instale o receptáculo dos mínimos (em
conjunto com a lâmpada), empurran-
do-o para dentro.
6. Instale o painel.
PAU24360
Roda dianteira
PAU40060
Remoção da roda da frente
AV I S O
PWA10820


É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.


Apoie bem o motociclo para evitar operigo deste tombar.
1. Coloque o veículo no descanso cen-
tral.
2. Desaperte a cavilha de aperto do eixo
da roda da frente, seguidas do eixo da
roda e das cavilhas da pinça do tra-
vão.
1. Lâmpada dos mínimos
2. Receptáculo da lâmpada dos mínimos
1. Cavilha de aperto do eixo da roda dianteira
2. Eixo da roda
U3C3P0P0.book Page 33 Saturday, December 10, 2005 9:36 AM
