2006 YAMAHA FZ1 S Instructieboekje (in Dutch)

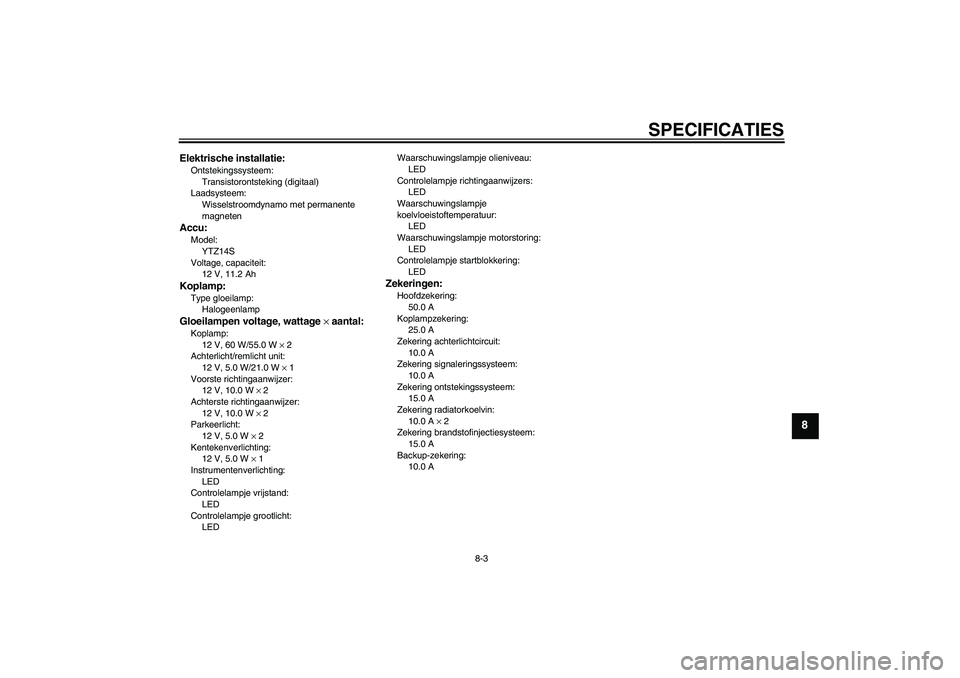

SPECIFICATIES
8-3
8
Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LEDWaarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Zekering brandstofinjectiesysteem:
15.0 A
Backup-zekering:
10.0 A
U3C3D0D0.book Page 3 Saturday, December 10, 2005 9:35 AM

GEBRUIKERSINFORMATIE
9-1
9
DAU26351

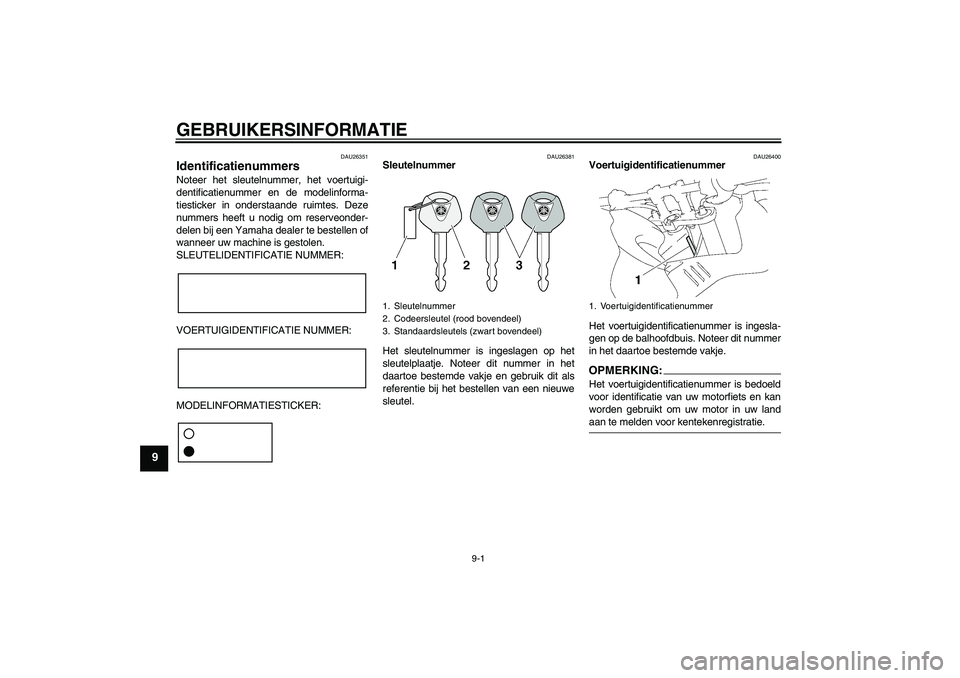

Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U3C3D0D0.book Page 1 Saturday, December 10, 2005 9:35 AM

GEBRUIKERSINFORMATIE
9-2
9
DAU26470

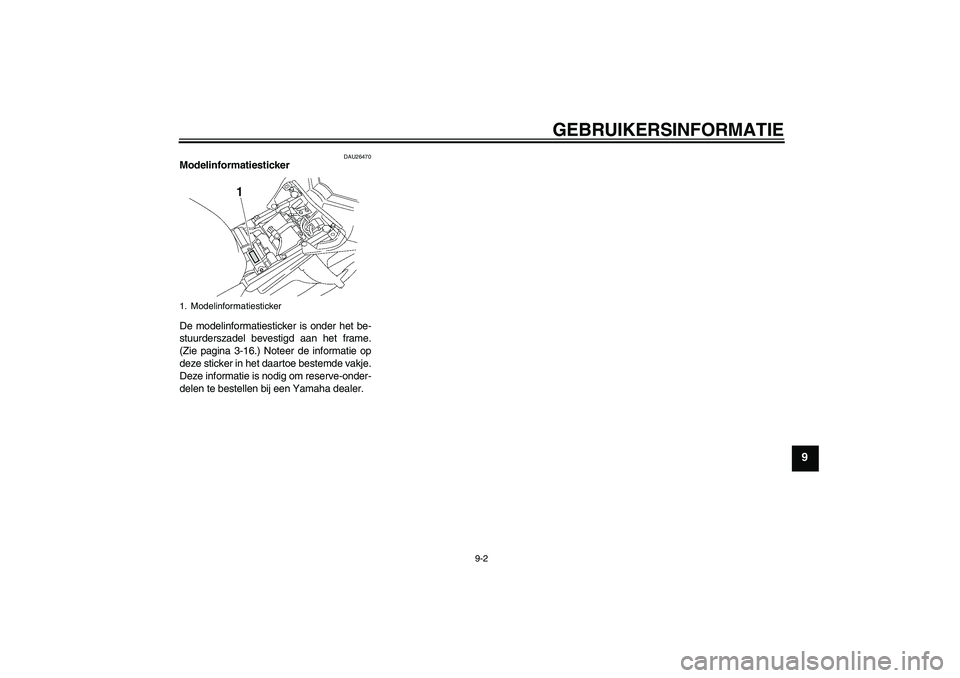

Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-16.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.1. Modelinformatiesticker
U3C3D0D0.book Page 2 Saturday, December 10, 2005 9:35 AM

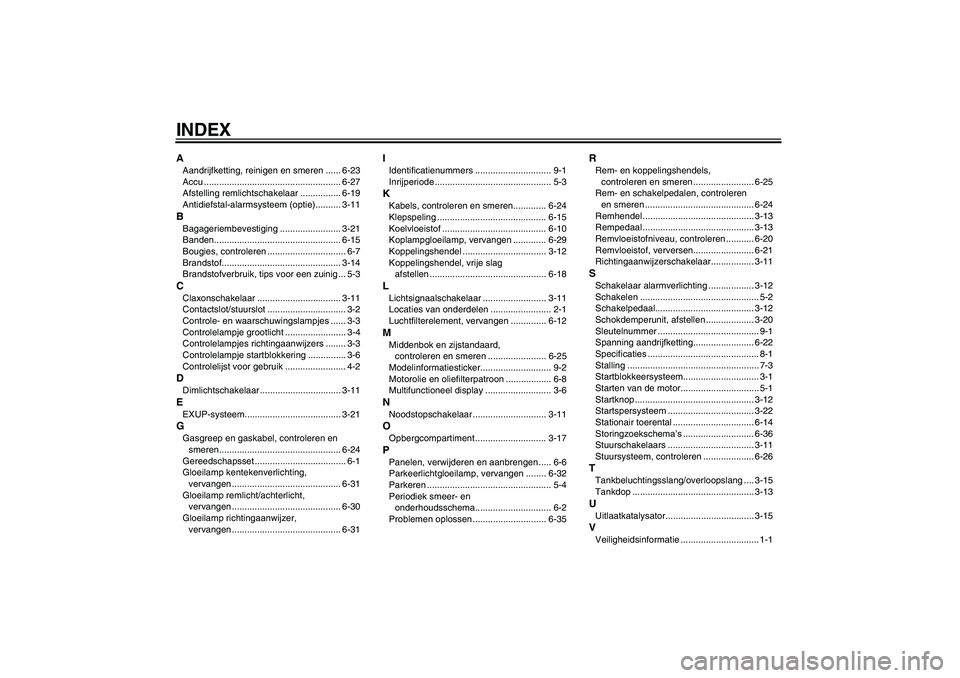

INDEXAAandrijfketting, reinigen en smeren ...... 6-23
Accu ...................................................... 6-27
Afstelling remlichtschakelaar ................ 6-19
Antidiefstal-alarmsysteem (optie).......... 3-11BBagageriembevestiging ........................ 3-21
Banden.................................................. 6-15
Bougies, controleren ............................... 6-7
Brandstof............................................... 3-14
Brandstofverbruik, tips voor een zuinig ... 5-3CClaxonschakelaar ................................. 3-11
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering ............... 3-6
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ................................ 3-11EEXUP-systeem...................................... 3-21GGasgreep en gaskabel, controleren en
smeren................................................ 6-24
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-31
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-30
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-31
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-24
Klepspeling ........................................... 6-15
Koelvloeistof ......................................... 6-10
Koplampgloeilamp, vervangen ............. 6-29
Koppelingshendel ................................. 3-12
Koppelingshendel, vrije slag
afstellen .............................................. 6-18LLichtsignaalschakelaar ......................... 3-11
Locaties van onderdelen ........................ 2-1
Luchtfilterelement, vervangen .............. 6-12MMiddenbok en zijstandaard,
controleren en smeren ....................... 6-25
Modelinformatiesticker............................ 9-2
Motorolie en oliefilterpatroon .................. 6-8
Multifunctioneel display .......................... 3-6NNoodstopschakelaar ............................. 3-11OOpbergcompartiment ............................ 3-17PPanelen, verwijderen en aanbrengen ..... 6-6
Parkeerlichtgloeilamp, vervangen ........ 6-32
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Problemen oplossen ............................. 6-35
RRem- en koppelingshendels,
controleren en smeren ........................ 6-25
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-24
Remhendel ............................................ 3-13
Rempedaal ............................................ 3-13
Remvloeistofniveau, controleren ........... 6-20
Remvloeistof, verversen........................ 6-21
Richtingaanwijzerschakelaar................. 3-11SSchakelaar alarmverlichting .................. 3-12
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-12
Schokdemperunit, afstellen ................... 3-20
Sleutelnummer ........................................ 9-1
Spanning aandrijfketting........................ 6-22
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-12
Startspersysteem .................................. 3-22
Stationair toerental ................................ 6-14
Storingzoekschema’s ............................ 6-36
Stuurschakelaars .................................. 3-11
Stuursysteem, controleren .................... 6-26TTankbeluchtingsslang/overloopslang .... 3-15
Tankdop ................................................ 3-13UUitlaatkatalysator................................... 3-15VVeiligheidsinformatie ............................... 1-1
U3C3D0D0.book Page 1 Saturday, December 10, 2005 9:35 AM

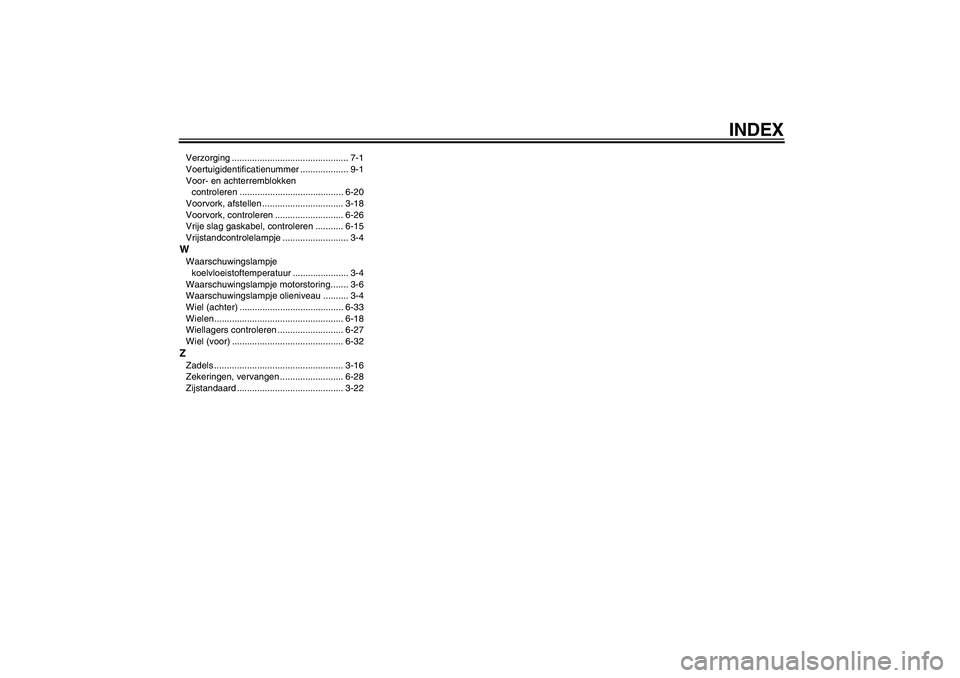

INDEX
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-20
Voorvork, afstellen ................................ 3-18
Voorvork, controleren ........................... 6-26
Vrije slag gaskabel, controleren ........... 6-15
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje
koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring....... 3-6
Waarschuwingslampje olieniveau .......... 3-4
Wiel (achter) ......................................... 6-33
Wielen................................................... 6-18
Wiellagers controleren .......................... 6-27
Wiel (voor) ............................................ 6-32ZZadels ................................................... 3-16
Zekeringen, vervangen ......................... 6-28
Zijstandaard .......................................... 3-22
U3C3D0D0.book Page 2 Saturday, December 10, 2005 9:35 AM
