2006 YAMAHA FZ1 S Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

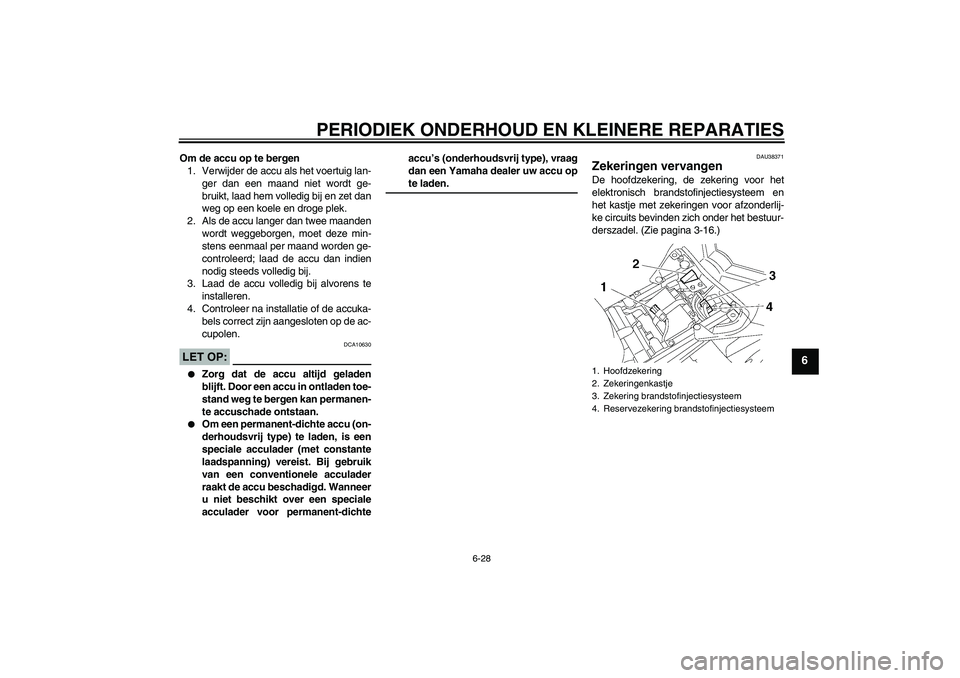

6-28
6
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.LET OP:
DCA10630


Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen toe-
stand weg te bergen kan permanen-
te accuschade ontstaan.


Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichteaccu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu op
te laden.
DAU38371
Zekeringen vervangen De hoofdzekering, de zekering voor het
elektronisch brandstofinjectiesysteem en
het kastje met zekeringen voor afzonderlij-
ke circuits bevinden zich onder het bestuur-
derszadel. (Zie pagina 3-16.)1. Hoofdzekering
2. Zekeringenkastje
3. Zekering brandstofinjectiesysteem
4. Reservezekering brandstofinjectiesysteem
U3C3D0D0.book Page 28 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

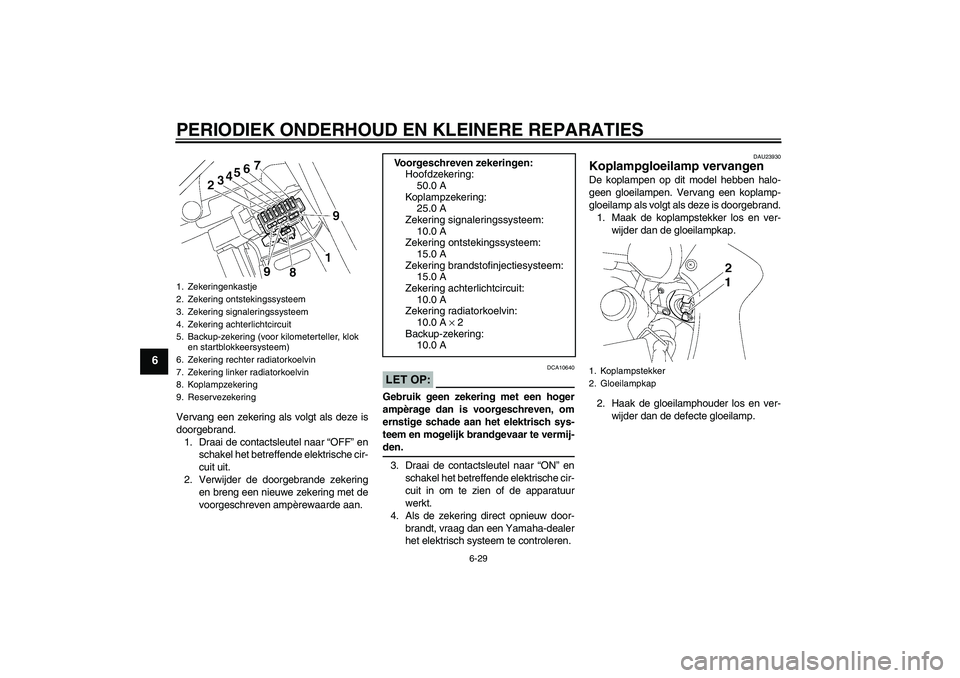

6-29
6
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
LET OP:
DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-den.
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha-dealer
het elektrisch systeem te controleren.
DAU23930
Koplampgloeilamp vervangen De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is doorgebrand.
1. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
1. Zekeringenkastje
2. Zekering ontstekingssysteem
3. Zekering signaleringssysteem
4. Zekering achterlichtcircuit
5. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
6. Zekering rechter radiatorkoelvin
7. Zekering linker radiatorkoelvin
8. Koplampzekering
9. Reservezekering
Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Backup-zekering:
10.0 A
1. Koplampstekker
2. Gloeilampkap
U3C3D0D0.book Page 29 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

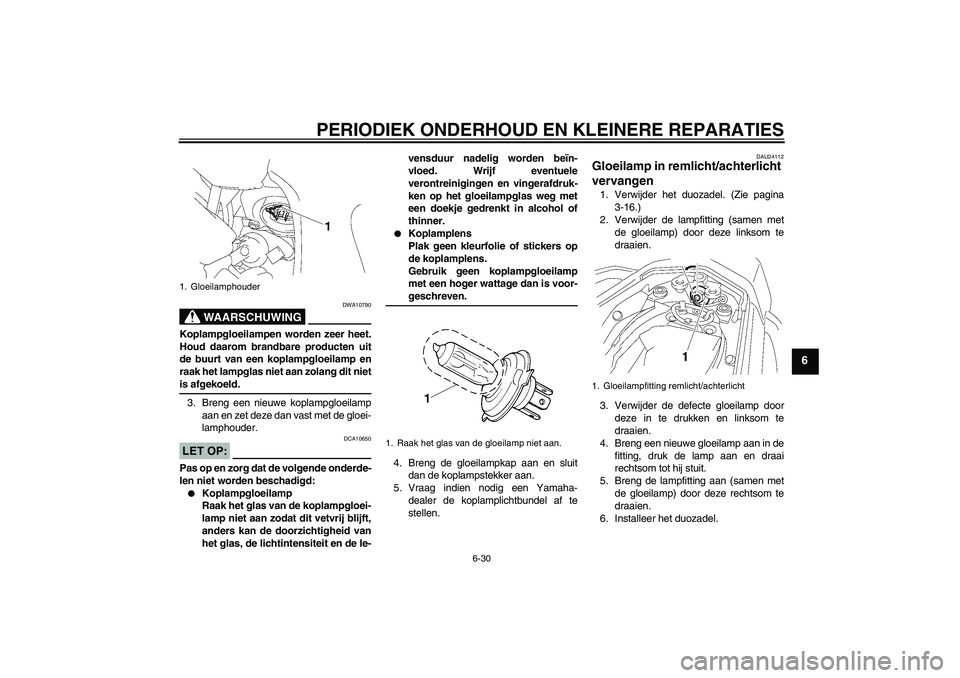

6-30
6
WAARSCHUWING
DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit nietis afgekoeld.
3. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.LET OP:
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.
4. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
5. Vraag indien nodig een Yamaha-
dealer de koplamplichtbundel af te
stellen.
DAU24112
Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder het duozadel. (Zie pagina
3-16.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Installeer het duozadel.
1. Gloeilamphouder
1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampfitting remlicht/achterlicht
U3C3D0D0.book Page 30 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

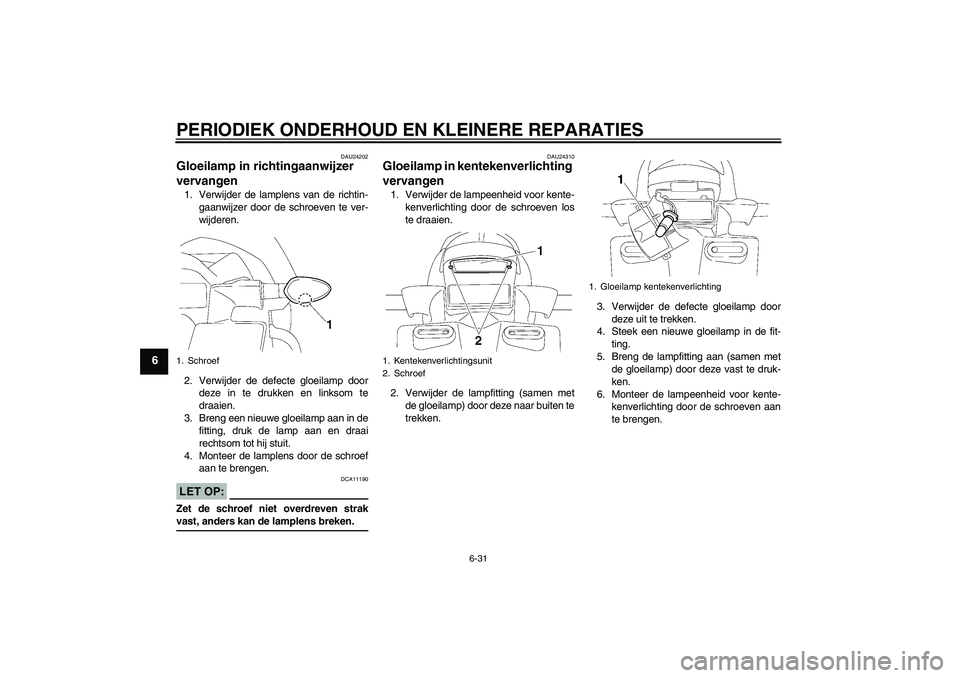

6-31
6
DAU24202
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen.LET OP:
DCA11190
Zet de schroef niet overdreven strakvast, anders kan de lamplens breken.
DAU24310
Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.
1. Schroef
1. Kentekenverlichtingsunit
2. Schroef
1. Gloeilamp kentekenverlichting
U3C3D0D0.book Page 31 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

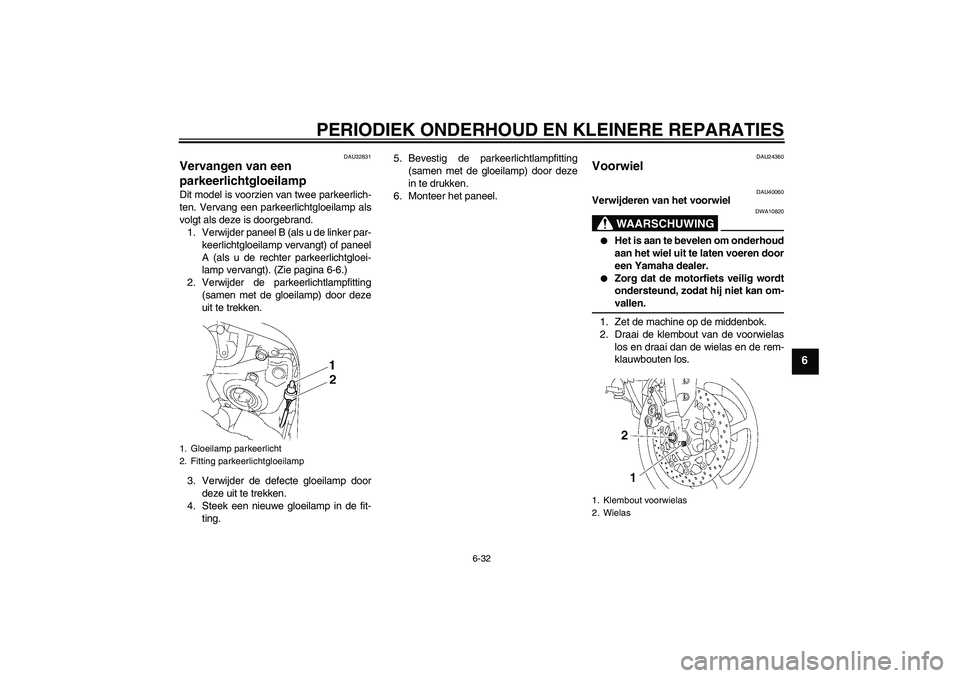

6-32
6
DAU32831
Vervangen van een
parkeerlichtgloeilamp Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder paneel B (als u de linker par-
keerlichtgloeilamp vervangt) of paneel
A (als u de rechter parkeerlichtgloei-
lamp vervangt). (Zie pagina 6-6.)
2. Verwijder de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
uit te trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.5. Bevestig de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
in te drukken.
6. Monteer het paneel.
DAU24360
Voorwiel
DAU40060
Verwijderen van het voorwiel
WAARSCHUWING
DWA10820


Het is aan te bevelen om onderhoud
aan het wiel uit te laten voeren door
een Yamaha dealer.


Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan om-vallen.
1. Zet de machine op de middenbok.
2. Draai de klembout van de voorwielas
los en draai dan de wielas en de rem-
klauwbouten los.
1. Gloeilamp parkeerlicht
2. Fitting parkeerlichtgloeilamp
1. Klembout voorwielas
2. Wielas
U3C3D0D0.book Page 32 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

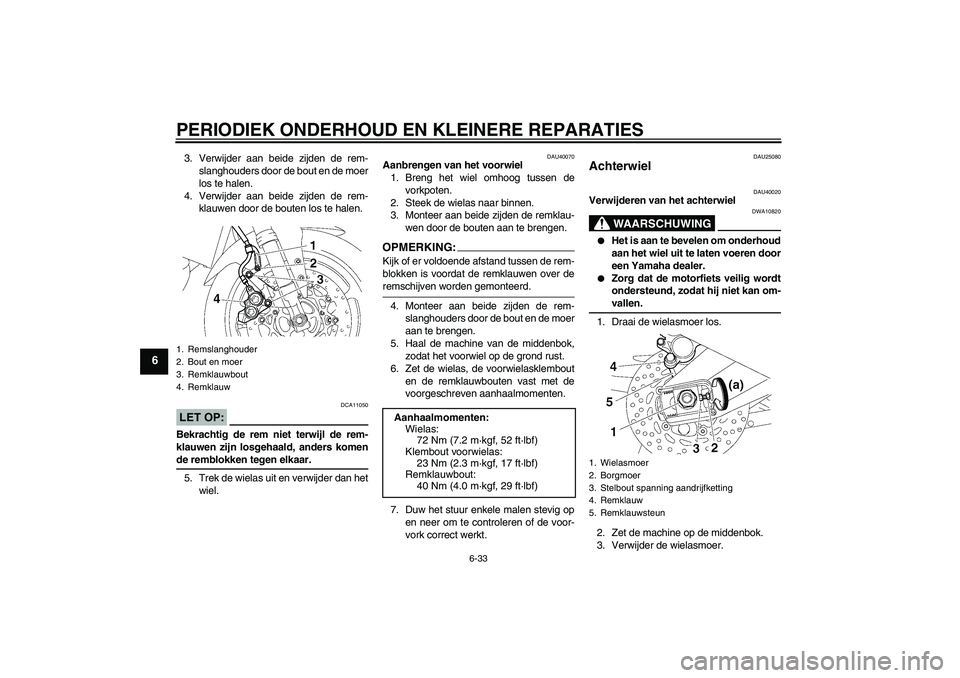

6-33
6
3. Verwijder aan beide zijden de rem-
slanghouders door de bout en de moer
los te halen.
4. Verwijder aan beide zijden de rem-
klauwen door de bouten los te halen.LET OP:
DCA11050
Bekrachtig de rem niet terwijl de rem-
klauwen zijn losgehaald, anders komende remblokken tegen elkaar.
5. Trek de wielas uit en verwijder dan het
wiel.
DAU40070
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
2. Steek de wielas naar binnen.
3. Monteer aan beide zijden de remklau-
wen door de bouten aan te brengen.OPMERKING:Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauwen over deremschijven worden gemonteerd.
4. Monteer aan beide zijden de rem-
slanghouders door de bout en de moer
aan te brengen.
5. Haal de machine van de middenbok,
zodat het voorwiel op de grond rust.
6. Zet de wielas, de voorwielasklembout
en de remklauwbouten vast met de
voorgeschreven aanhaalmomenten.
7. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.
DAU25080
Achterwiel
DAU40020
Verwijderen van het achterwiel
WAARSCHUWING
DWA10820


Het is aan te bevelen om onderhoud
aan het wiel uit te laten voeren door
een Yamaha dealer.


Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan om-vallen.
1. Draai de wielasmoer los.
2. Zet de machine op de middenbok.
3. Verwijder de wielasmoer.
1. Remslanghouder
2. Bout en moer
3. Remklauwbout
4. Remklauw
Aanhaalmomenten:
Wielas:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Klembout voorwielas:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Remklauwbout:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1. Wielasmoer
2. Borgmoer
3. Stelbout spanning aandrijfketting
4. Remklauw
5. Remklauwsteun
U3C3D0D0.book Page 33 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

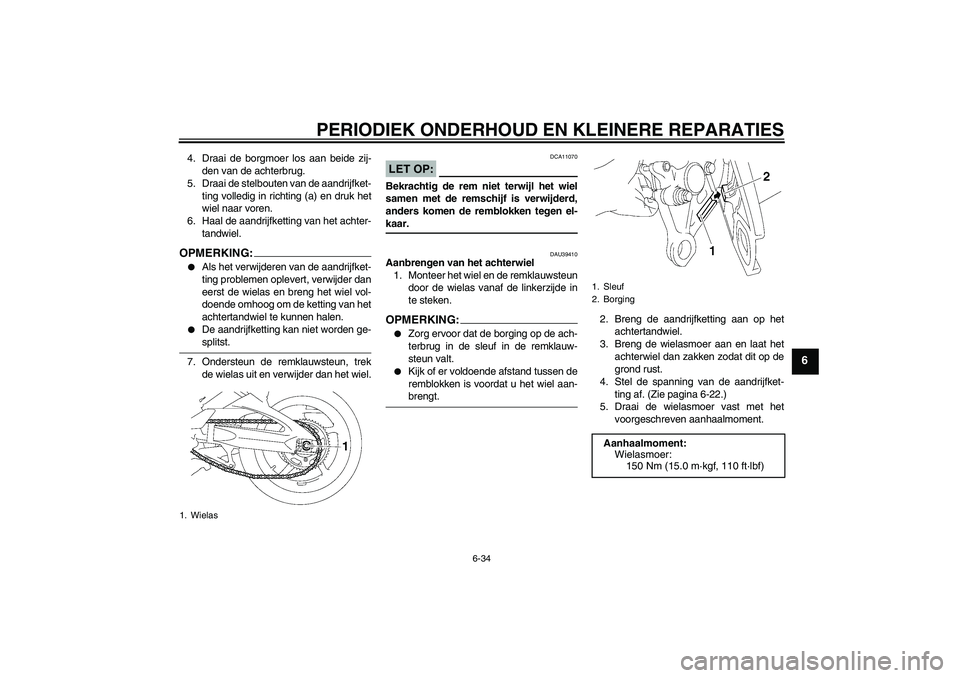

6-34
6
4. Draai de borgmoer los aan beide zij-
den van de achterbrug.
5. Draai de stelbouten van de aandrijfket-
ting volledig in richting (a) en druk het
wiel naar voren.
6. Haal de aandrijfketting van het achter-
tandwiel.OPMERKING:

Als het verwijderen van de aandrijfket-
ting problemen oplevert, verwijder dan
eerst de wielas en breng het wiel vol-
doende omhoog om de ketting van het
achtertandwiel te kunnen halen.


De aandrijfketting kan niet worden ge-splitst.
7. Ondersteun de remklauwsteun, trek
de wielas uit en verwijder dan het wiel.
LET OP:
DCA11070
Bekrachtig de rem niet terwijl het wiel
samen met de remschijf is verwijderd,
anders komen de remblokken tegen el-kaar.
DAU39410
Aanbrengen van het achterwiel
1. Monteer het wiel en de remklauwsteun
door de wielas vanaf de linkerzijde in
te steken.OPMERKING:

Zorg ervoor dat de borging op de ach-
terbrug in de sleuf in de remklauw-
steun valt.


Kijk of er voldoende afstand tussen de
remblokken is voordat u het wiel aan-brengt.2. Breng de aandrijfketting aan op het
achtertandwiel.
3. Breng de wielasmoer aan en laat het
achterwiel dan zakken zodat dit op de
grond rust.
4. Stel de spanning van de aandrijfket-
ting af. (Zie pagina 6-22.)
5. Draai de wielasmoer vast met het
voorgeschreven aanhaalmoment.
1. Wielas
1. Sleuf
2. Borging
Aanhaalmoment:
Wielasmoer:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U3C3D0D0.book Page 34 Saturday, December 10, 2005 9:35 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35
6
DAU25870
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.U3C3D0D0.book Page 35 Saturday, December 10, 2005 9:35 AM
