MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
raffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbe
protetto dal gelo e dalla corrosione.


Se si è aggiunta acqua al refrigeran-
te, far controllare al più presto pos-
sibile da un concessionario
Yamaha il contenuto di refrigerante,
altrimenti l’efficacia del liquido refri-gerante si riduce.AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
5. Installare il pannello.NOTA:

Le ventole radiatore si accendono o si
spengono automaticamente in funzio-
ne della temperatura del liquido refri-
gerante nel radiatore.


Se il motore si surriscalda, vedere pa-gina 6-37 per ulteriori istruzioni.
HAU33030
Cambio del liquido refrigerante
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.Il liquido refrigerante van cambiato agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
HAU39361
Sostituzione elemento filtrante Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si utilizza il
mezzo su percorsi molto bagnati o polvero-
si.
1. Togliere la sella pilota. (Vedere pagina
3-16.)
2. Togliere i bulloni della carenatura, e
poi estrarre la carenatura.
3. Togliere i bulloni fissaggio serbatoio
carburante.1. Carenatura
2. Bullone
U2D1H0H0.book Page 11 Thursday, November 10, 2005 9:41 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
4. Alzare il lato anteriore del serbatoio, e
poi inclinarlo all’indietro per allontanar-
lo dalla cassa filtro. (Non scollegare i
tubi benzina!)
AVVERTENZA
HWA10410


Accertarsi che il serbatoio del car-
burante sia supportato corretta-
mente.


Non inclinare o tirare troppo il ser-
batoio del carburante, altrimenti i
tubi del carburante potrebbero
staccarsi, provocando perdite dicarburante.
5. Togliere il coperchio cassa filtro to-
gliendo le viti.
6. Estrarre l’elemento filtrante.7. Inserire un nuovo elemento filtrante
nella cassa filtro.
ATTENZIONE:
HCA10480


Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.


Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsieccessivamente.
8. Installare il coperchio cassa filtro in-
stallando le viti.
9. Posizionare il serbatoio carburante
nella sua posizione originaria e poi in-
stallare i bulloni.
1. Bullone
1. Vite
2. Coperchio della scatola del filtro dell’aria
1. Elemento del filtro dell’aria
U2D1H0H0.book Page 12 Thursday, November 10, 2005 9:41 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
AVVERTENZA
HWA11360


Prima di collocare il serbatoio del
carburante nella posizione origina-
ria, accertarsi che i flessibili del car-
burante non siano danneggiati. Se
uno dei tubi del carburante è dan-
neggiato, non avviare il motore e
fare sostituire il tubo da un conces-
sionario Yamaha, altrimenti posso-
no verificarsi perdite di carburante.


Accertarsi che i tubi del carburante
siano collegati e posati corretta-
mente, e che non siano schiacciati.


Accertarsi di posizionare il tubetto
di sfiato del serbatoio carburante
ed il tubo di troppopieno del serba-
toio carburante nella loro posizioneoriginaria.10. Posizionare la carenatura nella sua
posizione originaria e poi installare i
bulloni.
11. Installare la sella pilota.
HAU34300

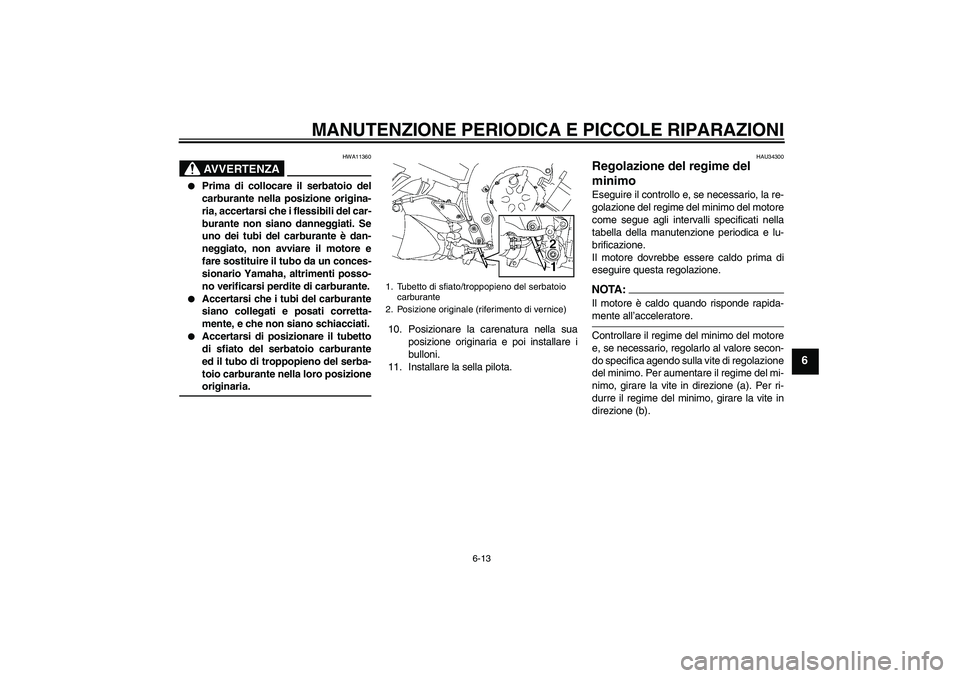

Regolazione del regime del
minimo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.NOTA :
Il motore è caldo quando risponde rapida-mente all’acceleratore.
Controllare il regime del minimo del motore
e, se necessario, regolarlo al valore secon-
do specifica agendo sulla vite di regolazione
del minimo. Per aumentare il regime del mi-
nimo, girare la vite in direzione (a). Per ri-
durre il regime del minimo, girare la vite in
direzione (b).
1. Tubetto di sfiato/troppopieno del serbatoio
carburante
2. Posizione originale (riferimento di vernice)
U2D1H0H0.book Page 13 Thursday, November 10, 2005 9:41 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
NOTA:Se non si riesce a regolare il regime del mi-
nimo come da specifica descritta sopra, af-
fidare questa regolazione ad unconcessionario Yamaha.
HAU21381

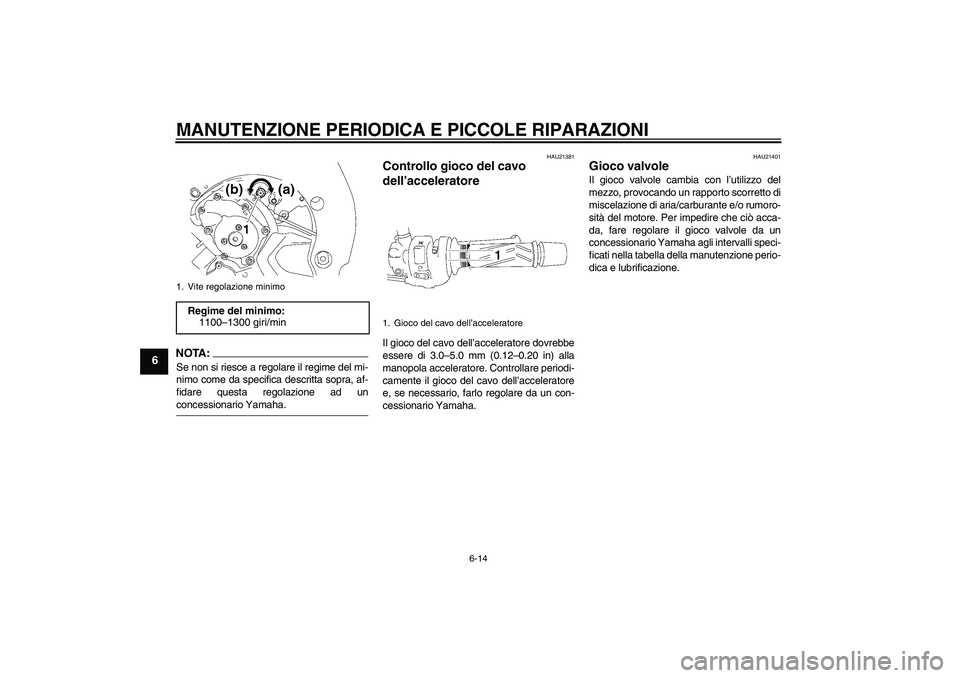

Controllo gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
1. Vite regolazione minimoRegime del minimo:
1100–1300 giri/min
1. Gioco del cavo dell’acceleratore
U2D1H0H0.book Page 14 Thursday, November 10, 2005 9:41 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
HAU21771

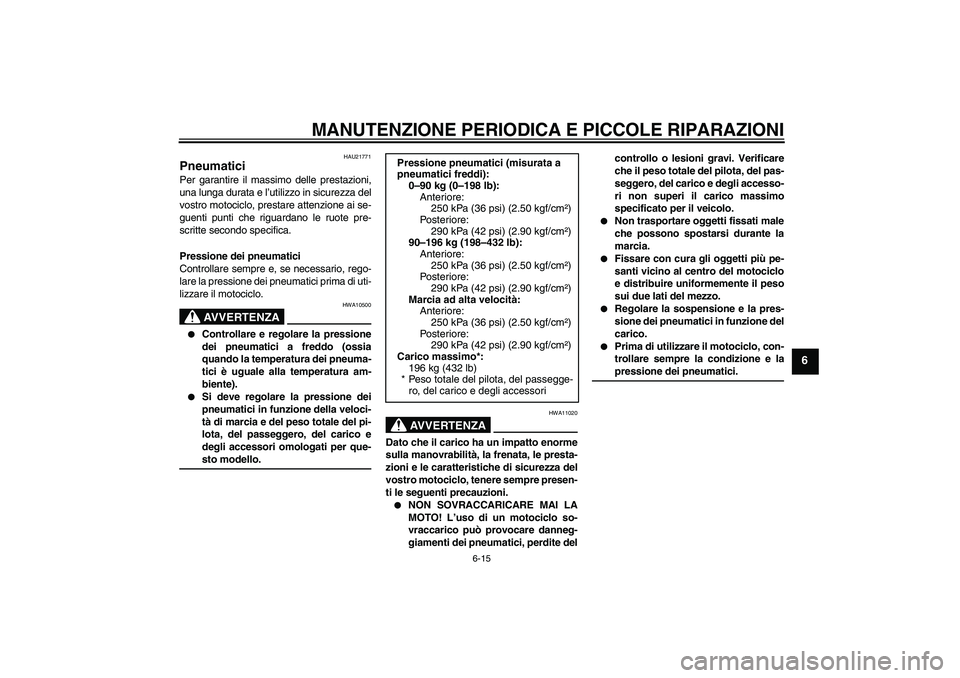

Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA
HWA10500


Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).


Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
AVVERTENZA
HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.

NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite delcontrollo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il veicolo.


Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.


Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.


Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.


Prima di utilizzare il motociclo, con-
trollare sempre la condizione e lapressione dei pneumatici. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e :
290 kPa (42 psi) (2.90 kgf/cm²)
90–196 kg (198–432 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e :
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Po st e r io r e :
290 kPa (42 psi) (2.90 kgf/cm²)
Carico massimo*:
196 kg (432 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
U2D1H0H0.book Page 15 Thursday, November 10, 2005 9:41 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite specifica-
to, se ci sono dei frammenti di vetro o un
chiodo nel pneumatico, o se il fianco è fes-
surato, far sostituire immediatamente il
pneumatico da un concessionario Yamaha.NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10480


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.


Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.
1. Fianco del pneumatico
2. Profondità battistradaProfondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
U2D1H0H0.book Page 16 Thursday, November 10, 2005 9:41 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6

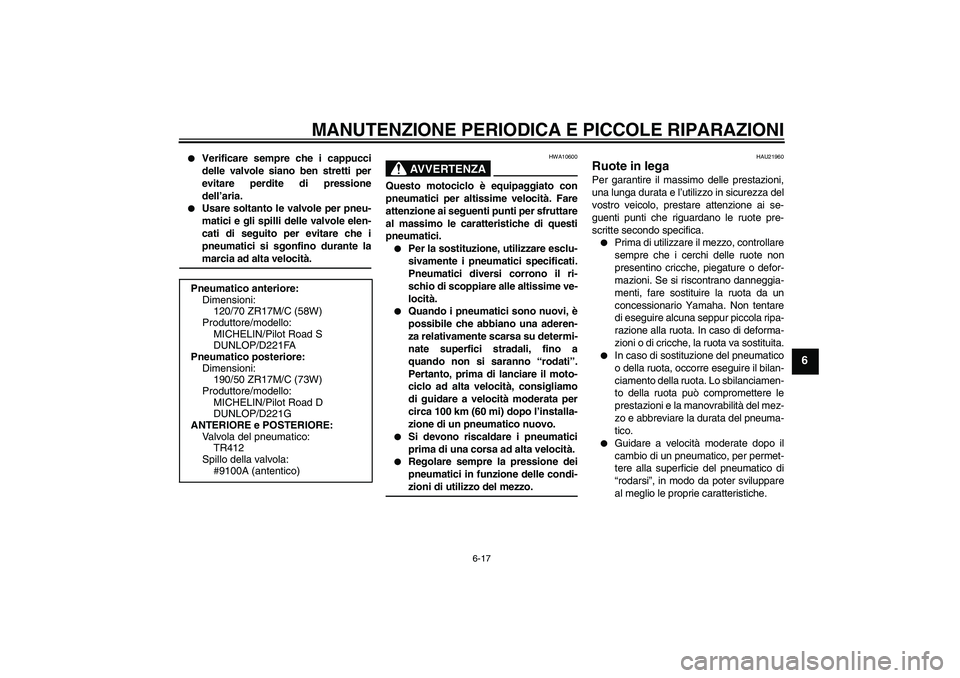

Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km (60 mi) dopo l’installa-
zione di un pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche. Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
MICHELIN/Pilot Road S
DUNLOP/D221FA
Pneumatico posteriore:
Dimensioni:
190/50 ZR17M/C (73W)
Produttore/modello:
MICHELIN/Pilot Road D
DUNLOP/D221G
ANTERIORE e POSTERIORE:
Valvola del pneumatico:
TR412
Spillo della valvola:
#9100A (antentico)
chapter6 Page 17 Monday, December 19, 2005 11:23 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
HAU39432
Regolazione gioco della leva
frizione Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione sulla leva fri-
zione in direzione (a). Per ridurre il gioco
della leva frizione, girare il bullone di regola-
zione in direzione (b).NOTA:Se non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-do sopra descritto, procedere come segue:1. Togliere la sella pilota. (Vedere pagina
3-16.)
2. Togliere la carenatura. (Vedere pagina
6-11.)
3. Togliere i bulloni fissaggio serbatoio
carburante, e poi togliere alzandolo il
serbatoio carburante dal dado di rego-
lazione gioco della leva frizione. (Ve-
dere pagina 6-11.)
4. Girare il bullone di regolazione sulla
leva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
5. Allentare il controdado posto sotto al
lato sinistro del serbatoio carburante.
6. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione sotto
al serbatoio carburante in direzione
(a). Per ridurre il gioco della leva frizio-
ne, girare il dado di regolazione in dire-
zione (b).7. Stringere il controdado.
8. Posizionare il serbatoio carburante
nella sua posizione originaria e poi in-
stallare i bulloni.
9. Installare la carenatura.
10. Installare la sella pilota.1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1. Controdado (sotto al serbatoio carburante)
2. Dado di regolazione del gioco della leva fri-
zione (sotto al serbatoio carburante)
U2D1H0H0.book Page 18 Thursday, November 10, 2005 9:41 AM
