2006 YAMAHA FZ1-N Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-2
8
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
38/15 (2.533)
2ª:
33/16 (2.063)
3ª:
37/21 (1.762)
4ª:
35/23 (1.522)
5ª:
27/20 (1.350)
6ª:
29/24 (1.208)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
25.00 grado
Avancorsa:
109.0 mm (4.29 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
MICHELIN/Pilot Road S
Produttore/modello:
DUNLOP/D221FAPneumatico posteriore:Tipo:
Senza camera d'ariaMisura:
190/50 ZR17M/C (73W)
Produttore/modello:
MICHELIN/Pilot Road D
Produttore/modello:
DUNLOP/D221G
Carico:Carico massimo:
196 kg (432 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Condizione di carico:
90–196 kg (198–432 lb)
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in legaDimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT6.00Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
chapter8 Page 2 Monday, December 19, 2005 11:23 AM

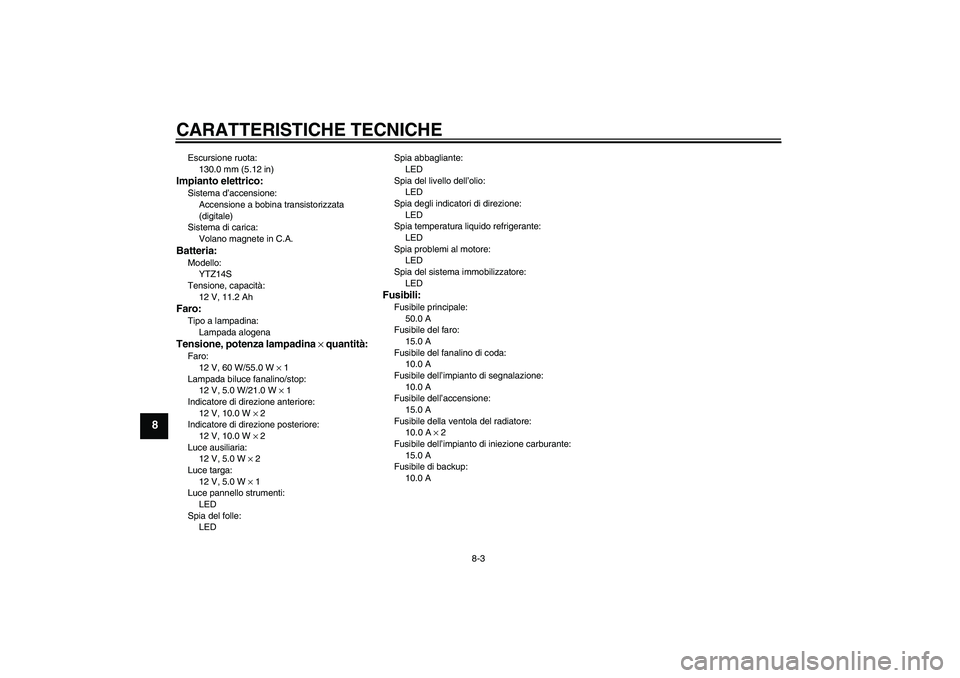

CARATTERISTICHE TECNICHE
8-3
8
Escursione ruota:
130.0 mm (5.12 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ14S
Tensione, capacità:
12 V, 11.2 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LEDSpia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile di backup:
10.0 A
U2D1H0H0.book Page 3 Thursday, November 10, 2005 9:41 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U2D1H0H0.book Page 1 Thursday, November 10, 2005 9:41 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26470

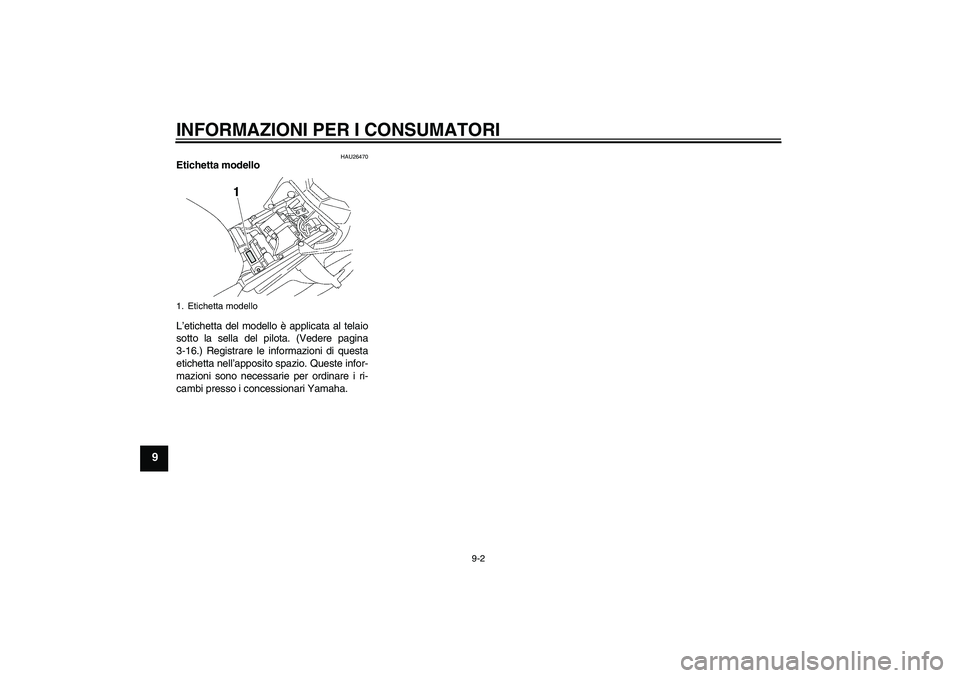

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-16.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.1. Etichetta modelloU2D1H0H0.book Page 2 Thursday, November 10, 2005 9:41 AM

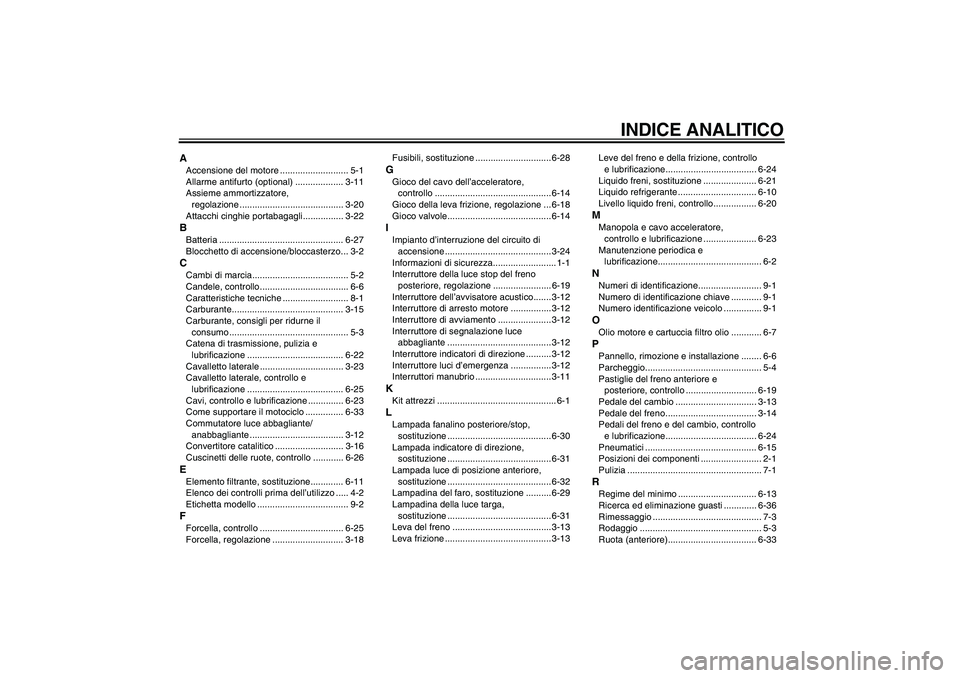

INDICE ANALITICO
AAccensione del motore ........................... 5-1
Allarme antifurto (optional) ................... 3-11
Assieme ammortizzatore,
regolazione ......................................... 3-20
Attacchi cinghie portabagagli................ 3-22BBatteria ................................................. 6-27
Blocchetto di accensione/bloccasterzo... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................... 6-6
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-15
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-22
Cavalletto laterale ................................. 3-23
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-25
Cavi, controllo e lubrificazione .............. 6-23
Come supportare il motociclo ............... 6-33
Commutatore luce abbagliante/
anabbagliante ..................................... 3-12
Convertitore catalitico ........................... 3-16
Cuscinetti delle ruote, controllo ............ 6-26EElemento filtrante, sostituzione............. 6-11
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FForcella, controllo ................................. 6-25
Forcella, regolazione ............................ 3-18Fusibili, sostituzione .............................. 6-28
GGioco del cavo dell’acceleratore,
controllo .............................................. 6-14
Gioco della leva frizione, regolazione ... 6-18
Gioco valvole......................................... 6-14IImpianto d’interruzione del circuito di
accensione .......................................... 3-24
Informazioni di sicurezza......................... 1-1
Interruttore della luce stop del freno
posteriore, regolazione ....................... 6-19
Interruttore dell’avvisatore acustico....... 3-12
Interruttore di arresto motore ................3-12
Interruttore di avviamento ..................... 3-12
Interruttore di segnalazione luce
abbagliante ......................................... 3-12
Interruttore indicatori di direzione .......... 3-12
Interruttore luci d’emergenza ................ 3-12
Interruttori manubrio .............................. 3-11KKit attrezzi ............................................... 6-1LLampada fanalino posteriore/stop,
sostituzione ......................................... 6-30
Lampada indicatore di direzione,
sostituzione ......................................... 6-31
Lampada luce di posizione anteriore,
sostituzione ......................................... 6-32
Lampadina del faro, sostituzione .......... 6-29
Lampadina della luce targa,
sostituzione ......................................... 6-31
Leva del freno .......................................3-13
Leva frizione .......................................... 3-13Leve del freno e della frizione, controllo
e lubrificazione.................................... 6-24
Liquido freni, sostituzione ..................... 6-21
Liquido refrigerante ............................... 6-10
Livello liquido freni, controllo................. 6-20
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-23
Manutenzione periodica e
lubrificazione......................................... 6-2NNumeri di identificazione......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ............ 6-7PPannello, rimozione e installazione ........ 6-6
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-19
Pedale del cambio ................................ 3-13
Pedale del freno.................................... 3-14
Pedali del freno e del cambio, controllo
e lubrificazione.................................... 6-24
Pneumatici ............................................ 6-15
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo ............................... 6-13
Ricerca ed eliminazione guasti ............. 6-36
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruota (anteriore)................................... 6-33
U2D1H0H0.book Page 1 Thursday, November 10, 2005 9:41 AM

INDICE ANALITICORuota (posteriore) ................................. 6-34
Ruote .................................................... 6-17SScomparto portaoggetti......................... 3-18
Selle ...................................................... 3-16
Sistema immobilizzatore ......................... 3-1
Sistema valvola EXUP .......................... 3-23
Spia d’avvertimento livello olio ................ 3-4
Spia d’avvertimento problemi al
motore .................................................. 3-6
Spia immobilizer...................................... 3-6
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spia temperatura liquido refrigerante...... 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-26TTabelle di ricerca ed eliminazione
guasti .................................................. 6-37
Tappo del serbatoio del carburante ...... 3-14
Tensione della catena di
trasmissione ....................................... 6-21
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-16UUnità pannello strumenti multifunzione ... 3-6
U2D1H0H0.book Page 2 Thursday, November 10, 2005 9:41 AM

U2D1H0H0.book Page 3 Thursday, November 10, 2005 9:41 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.11-2.5×3 CR
(H)
