2006 YAMAHA FJR1300A Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-36
6
Oververhitte motor
WAARSCHUWING
DWA10400


Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.


Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk dedop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKING:Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U3P6D0D0.book Page 36 Monday, January 23, 2006 5:26 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7
DAU26060
Verzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uitlaat-
pijp valt bij een auto niet zo op, bij een mo-
torfiets is dit echter nadelig voor de algehele
aanblik. Regelmatige en correcte verzor-
ging is niet alleen vereist volgens de garan-
tiebepalingen, maar verzekert ook een fraai
uiterlijk van de machine, verlengt de levens-
duur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopeningen af
met plastic zakken nadat de motor is
afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met wa-
ter.Reinigen
LET OP:
DCA10770


Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel het
betreffende gebied grondig schoon
met water, laat direct drogen en
breng daarna een corrosiewerende
spray aan.


Bij verkeerd reinigen kunnen de
kuipruit, de stroomlijnpanelen, fra-
mepanelen en andere kunststof de-
len worden beschadigd. Gebruik
alleen een zachte, schone doek of
een spons met zachte zeep en water
om kunststof delen te reinigen.


Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.


Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.


Bij motorfietsen met een kuipruit:
gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik opkunststof aan.
U3P6D0D0.book Page 1 Monday, January 23, 2006 5:26 PM

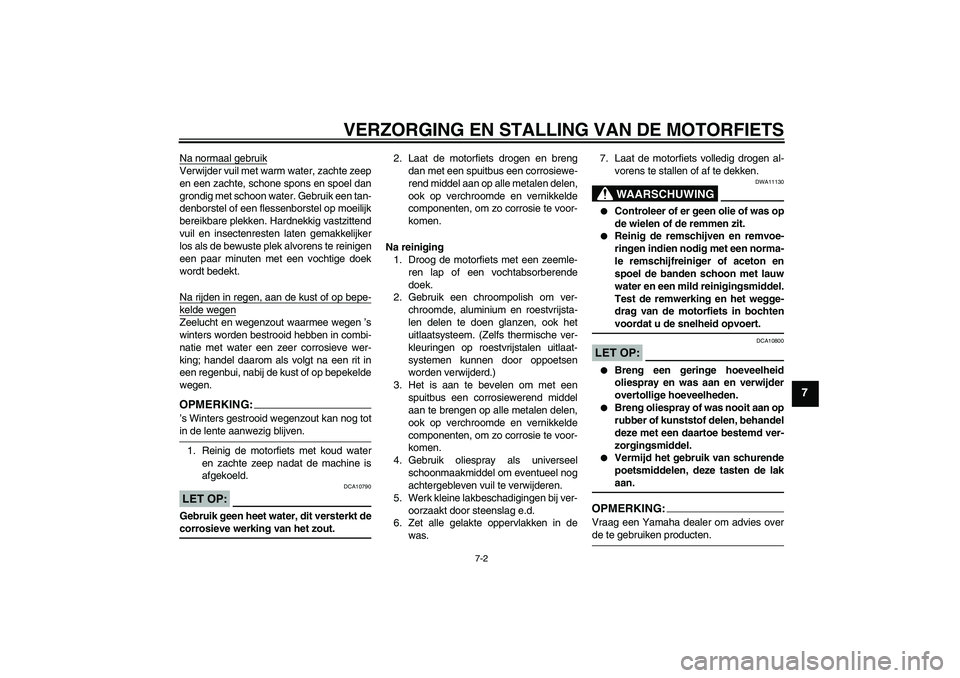

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
Na normaal gebruikVerwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborstel of een flessenborstel op moeilijk
bereikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen ’s
winters worden bestrooid hebben in combi-
natie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:’s Winters gestrooid wegenzout kan nog totin de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en zachte zeep nadat de machine is
afgekoeld.LET OP:
DCA10790
Gebruik geen heet water, dit versterkt decorrosieve werking van het zout.2. Laat de motorfiets drogen en breng
dan met een spuitbus een corrosiewe-
rend middel aan op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
4. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
6. Zet alle gelakte oppervlakken in de
was.7. Laat de motorfiets volledig drogen al-
vorens te stallen of af te dekken.
WAARSCHUWING
DWA11130


Controleer of er geen olie of was op
de wielen of de remmen zit.


Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de motorfiets in bochtenvoordat u de snelheid opvoert.
LET OP:
DCA10800


Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.


Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.


Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lakaan.
OPMERKING:Vraag een Yamaha dealer om advies overde te gebruiken producten.
U3P6D0D0.book Page 2 Monday, January 23, 2006 5:26 PM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
DAU26241
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP:
DCA10810


Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
WAARSCHUWING
DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motorwordt rondgedraaid.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C (90
°F)]. Zie pagina 6-28 voor meer infor-
matie over het opbergen van de accu.
OPMERKING:Voer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U3P6D0D0.book Page 3 Monday, January 23, 2006 5:26 PM

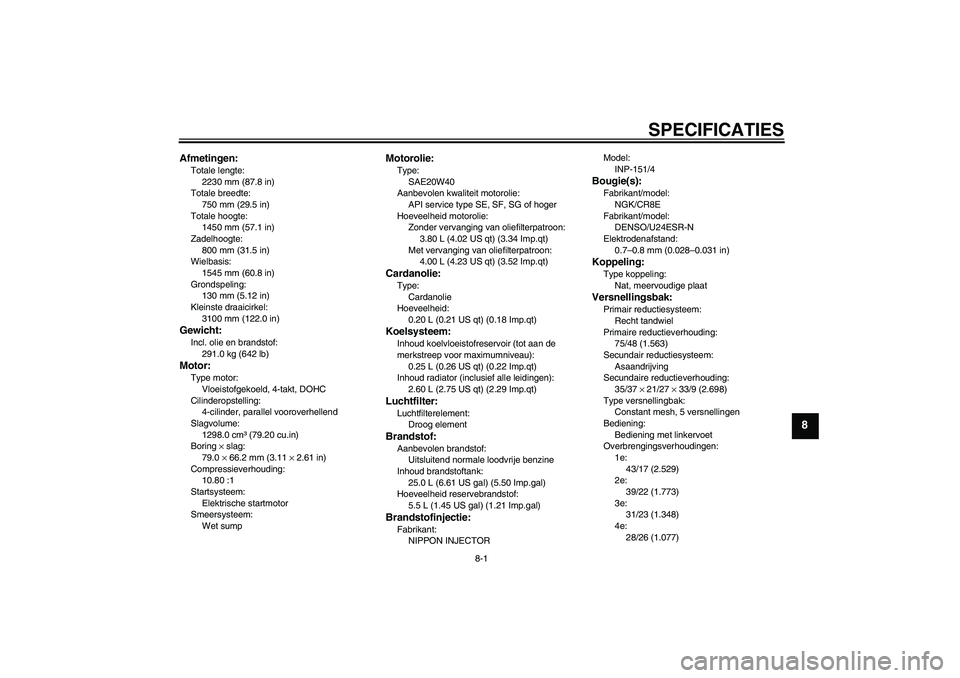

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2230 mm (87.8 in)
Totale breedte:
750 mm (29.5 in)
Totale hoogte:
1450 mm (57.1 in)
Zadelhoogte:
800 mm (31.5 in)
Wielbasis:
1545 mm (60.8 in)
Grondspeling:
130 mm (5.12 in)
Kleinste draaicirkel:
3100 mm (122.0 in)Gewicht:Incl. olie en brandstof:
291.0 kg (642 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
1298.0 cm³ (79.20 cu.in)
Boring × slag:
79.0 × 66.2 mm (3.11 × 2.61 in)
Compressieverhouding:
10.80 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE20W40
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt) (3.52 Imp.qt)Cardanolie:Type:
Cardanolie
Hoeveelheid:
0.20 L (0.21 US qt) (0.18 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.60 L (2.75 US qt) (2.29 Imp.qt)Luchtfilter:Luchtfilterelement:
Droog elementBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
25.0 L (6.61 US gal) (5.50 Imp.gal)
Hoeveelheid reservebrandstof:
5.5 L (1.45 US gal) (1.21 Imp.gal)Brandstofinjectie:Fabrikant:
NIPPON INJECTORModel:
INP-151/4
Bougie(s):Fabrikant/model:
NGK/CR8E
Fabrikant/model:
DENSO/U24ESR-N
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
75/48 (1.563)
Secundair reductiesysteem:
Asaandrijving
Secundaire reductieverhouding:
35/37 × 21/27 × 33/9 (2.698)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
43/17 (2.529)
2e:
39/22 (1.773)
3e:
31/23 (1.348)
4e:
28/26 (1.077)
U3P6D0D0.book Page 1 Monday, January 23, 2006 5:26 PM

SPECIFICATIES
8-2
8
5e:
26/28 (0.929)
Chassis:Type frame:
Diamantframe
Spoorhoek:
26.00 graad
Naspoor:
109.0 mm (4.29 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
METZELER/Roadtec Z6G
Fabrikant/model:
BRIDGESTONE/BT020FAchterband:Type:
Tubeless
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model:
METZELER/Roadtec Z6C
Fabrikant/model:
BRIDGESTONE/BT020RBelading:Maximale belasting:
212 kg (467 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
270 kPa (39 psi) (2.70 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Gewichtsverdeling:
90–212 kg (198–467 lb)
Voor:
270 kPa (39 psi) (2.70 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
270 kPa (39 psi) (2.70 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.50Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.50Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhandAanbevolen remvloeistof:
DOT 4
Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
135.0 mm (5.31 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
125.0 mm (4.92 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT14B-4
Voltage, capaciteit:
12 V, 12.0 Ah
U3P6D0D0.book Page 2 Monday, January 23, 2006 5:26 PM

SPECIFICATIES
8-3
8

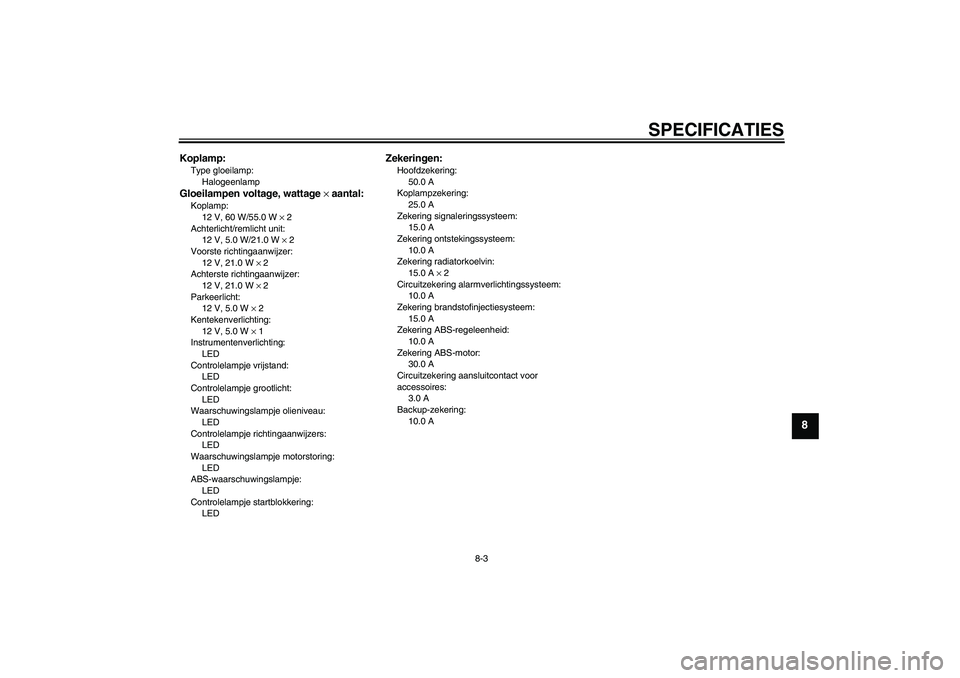

Koplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
12 V, 21.0 W × 2
Achterste richtingaanwijzer:
12 V, 21.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Circuitzekering alarmverlichtingssysteem:
10.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
10.0 A
Zekering ABS-motor:
30.0 A
Circuitzekering aansluitcontact voor
accessoires:
3.0 A
Backup-zekering:
10.0 A
U3P6D0D0.book Page 3 Monday, January 23, 2006 5:26 PM

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U3P6D0D0.book Page 1 Monday, January 23, 2006 5:26 PM
