10PRAKTISCHE INFORMATIE
118

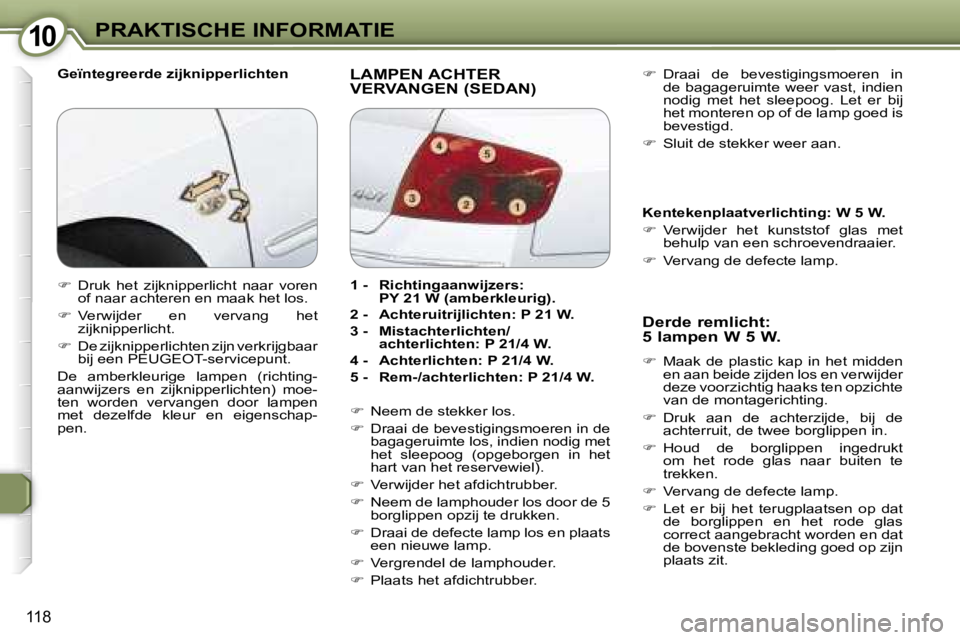

Geïntegreerde zijknipperlichtenLAMPEN ACHTER
VERVANGEN (SEDAN)Derde remlicht:
5 lampen W 5 W.
 Maak de plastic kap in het midden
en aan beide zijden los en verwijder
deze voorzichtig haaks ten opzichte
van de montagerichting.
 Druk aan de achterzijde, bij de
achterruit, de twee borglippen in.
 Houd de borglippen ingedrukt
om het rode glas naar buiten te
trekken.
 Vervang de defecte lamp.
 Let er bij het terugplaatsen op dat
de borglippen en het rode glas
correct aangebracht worden en dat
de bovenste bekleding goed op zijn
plaats zit.

Draai de bevestigingsmoeren in
de bagageruimte weer vast, indien
nodig met het sleepoog. Let er bij
het monteren op of de lamp goed is
bevestigd.
 Sluit de stekker weer aan.
Kentekenplaatverlichting: W 5 W.
 Verwijder het kunststof glas met
behulp van een schroevendraaier.
 Vervang de defecte lamp.
 Druk het zijknipperlicht naar voren
of naar achteren en maak het los.
 Verwijder en vervang het
zijknipperlicht.
 De zijknipperlichten zijn verkrijgbaar
bij een PEUGEOT-servicepunt.
De amberkleurige lampen (richting-
aanwijzers en zijknipperlichten) moe-
ten worden vervangen door lampen
met dezelfde kleur en eigenschap-
pen. 1 - Richtingaanwijzers:
PY 21 W (amberkleurig).
2 - Achteruitrijlichten: P 21 W.
3 - Mistachterlichten/ achterlichten: P 21/4 W.
4 - Achterlichten: P 21/4 W.
5 - Rem-/achterlichten: P 21/4 W.
 Neem de stekker los.
 Draai de bevestigingsmoeren in de
bagageruimte los, indien nodig met
het sleepoog (opgeborgen in het
hart van het reservewiel).
 Verwijder het afdichtrubber.
 Neem de lamphouder los door de 5
borglippen opzij te drukken.
 Draai de defecte lamp los en plaats
een nieuwe lamp.
 Vergrendel de lamphouder.
 Plaats het afdichtrubber.

10PRAKTISCHE INFORMATIE
118
Geïntegreerde zijknipperlichtenLAMPEN ACHTER
VERVANGEN (SEDAN)Derde remlicht:
5 lampen W 5 W.
 Maak de plastic kap in het midden
en aan beide zijden los en verwijder
deze voorzichtig haaks ten opzichte
van de montagerichting.
 Druk aan de achterzijde, bij de
achterruit, de twee borglippen in.
 Houd de borglippen ingedrukt
om het rode glas naar buiten te
trekken.
 Vervang de defecte lamp.
 Let er bij het terugplaatsen op dat
de borglippen en het rode glas
correct aangebracht worden en dat
de bovenste bekleding goed op zijn
plaats zit.

Draai de bevestigingsmoeren in
de bagageruimte weer vast, indien
nodig met het sleepoog. Let er bij
het monteren op of de lamp goed is
bevestigd.
 Sluit de stekker weer aan.
Kentekenplaatverlichting: W 5 W.
 Verwijder het kunststof glas met
behulp van een schroevendraaier.
 Vervang de defecte lamp.
 Druk het zijknipperlicht naar voren
of naar achteren en maak het los.
 Verwijder en vervang het
zijknipperlicht.
 De zijknipperlichten zijn verkrijgbaar
bij een PEUGEOT-servicepunt.
De amberkleurige lampen (richting-
aanwijzers en zijknipperlichten) moe-
ten worden vervangen door lampen
met dezelfde kleur en eigenschap-
pen. 1 - Richtingaanwijzers:
PY 21 W (amberkleurig).
2 - Achteruitrijlichten: P 21 W.
3 - Mistachterlichten/ achterlichten: P 21/4 W.
4 - Achterlichten: P 21/4 W.
5 - Rem-/achterlichten: P 21/4 W.
 Neem de stekker los.
 Draai de bevestigingsmoeren in de
bagageruimte los, indien nodig met
het sleepoog (opgeborgen in het
hart van het reservewiel).
 Verwijder het afdichtrubber.
 Neem de lamphouder los door de 5
borglippen opzij te drukken.
 Draai de defecte lamp los en plaats
een nieuwe lamp.
 Vergrendel de lamphouder.
 Plaats het afdichtrubber.

10PRAKTISCHE INFORMATIE
119

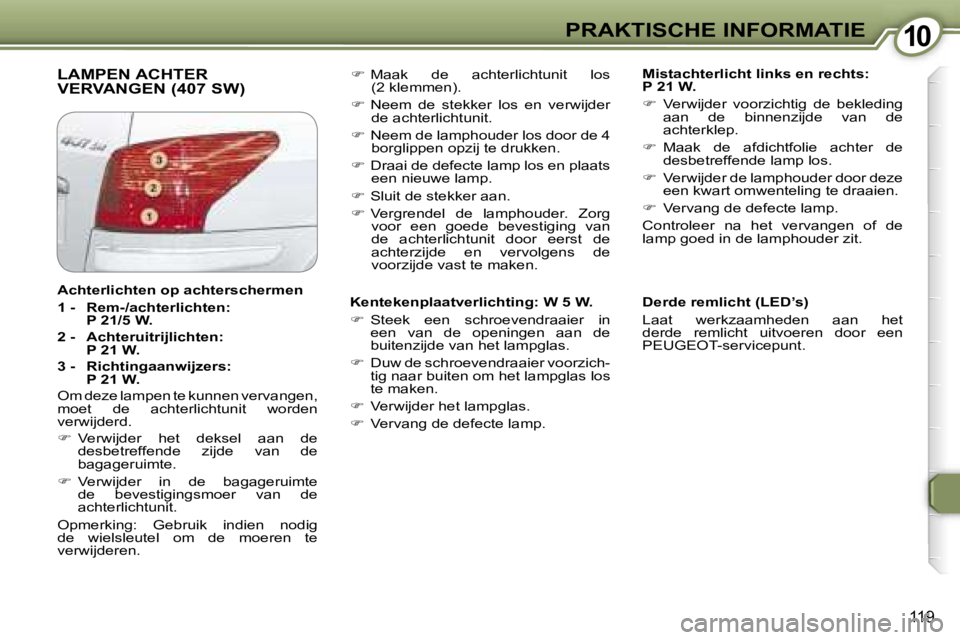

LAMPEN ACHTER
VERVANGEN (407 SW)Mistachterlicht links en rechts:
P 21 W.
 Verwijder voorzichtig de bekleding
aan de binnenzijde van de
achterklep.
 Maak de afdichtfolie achter de
desbetreffende lamp los.
 Verwijder de lamphouder door deze
een kwart omwenteling te draaien.
 Vervang de defecte lamp.
Controleer na het vervangen of de
lamp goed in de lamphouder zit.

Maak de achterlichtunit los
(2 klemmen).
 Neem de stekker los en verwijder
de achterlichtunit.
 Neem de lamphouder los door de 4
borglippen opzij te drukken.
 Draai de defecte lamp los en plaats
een nieuwe lamp.
 Sluit de stekker aan.
 Vergrendel de lamphouder. Zorg
voor een goede bevestiging van
de achterlichtunit door eerst de
achterzijde en vervolgens de
voorzijde vast te maken.
Kentekenplaatverlichting: W 5 W.
 Steek een schroevendraaier in
een van de openingen aan de
buitenzijde van het lampglas.
 Duw de schroevendraaier voorzich-
tig naar buiten om het lampglas los
te maken.
 Verwijder het lampglas.
 Vervang de defecte lamp. Derde remlicht (LED’s)
Laat werkzaamheden aan het
derde remlicht uitvoeren door een
PEUGEOT-servicepunt.
Achterlichten op achterschermen
1 - Rem-/achterlichten:
P 21/5 W.
2 - Achteruitrijlichten: P 21 W.
3 - Richtingaanwijzers: P 21 W.
Om deze lampen te kunnen vervangen,
moet de achterlichtunit worden
verwijderd.
 Verwijder het deksel aan de
desbetreffende zijde van de
bagageruimte.
 Verwijder in de bagageruimte
de bevestigingsmoer van de
achterlichtunit.
Opmerking: Gebruik indien nodig
de wielsleutel om de moeren te
verwijderen.

10PRAKTISCHE INFORMATIE
120

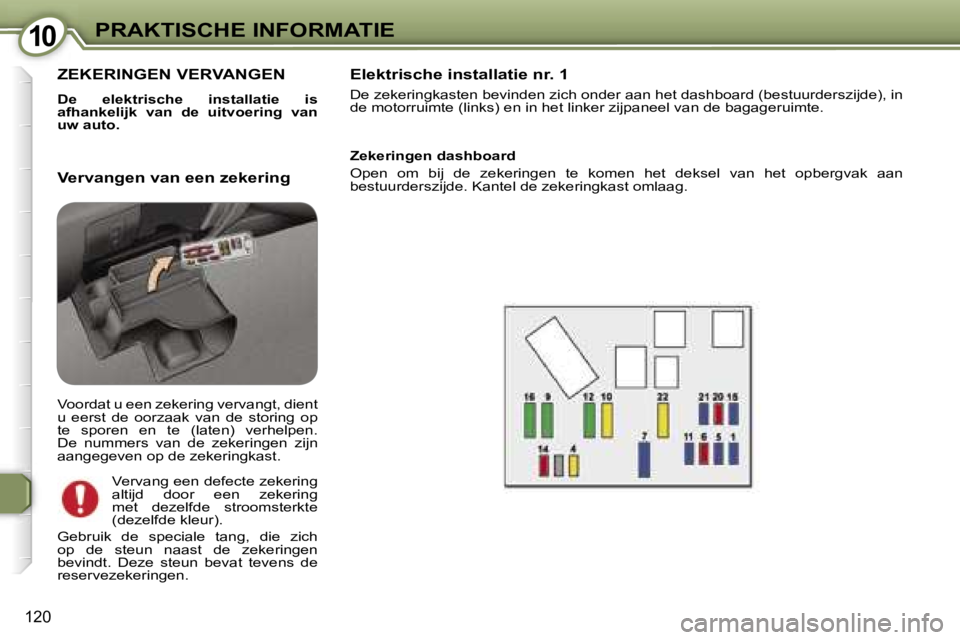

ZEKERINGEN VERVANGEN
De elektrische installatie is
afhankelijk van de uitvoering van
uw auto.
Elektrische installatie nr. 1
De zekeringkasten bevinden zich onder aan het dashboard (bestuurderszijde), in
de motorruimte (links) en in het linker zijpaneel van de bagage ruimte.
Vervangen van een zekering
Voordat u een zekering vervangt, dient
u eerst de oorzaak van de storing op
te sporen en te (laten) verhelpen.
De nummers van de zekeringen zijn
aangegeven op de zekeringkast.Zekeringen dashboard
Open om bij de zekeringen te komen het deksel van het opbergva
k aan
bestuurderszijde. Kantel de zekeringkast omlaag.
Vervang een defecte zekering
altijd door een zekering
met dezelfde stroomsterkte
(dezelfde kleur).
Gebruik de speciale tang, die zich
op de steun naast de zekeringen
bevindt. Deze steun bevat tevens de
reservezekeringen.

10PRAKTISCHE INFORMATIE
120
ZEKERINGEN VERVANGEN
De elektrische installatie is
afhankelijk van de uitvoering van
uw auto.
Elektrische installatie nr. 1
De zekeringkasten bevinden zich onder aan het dashboard (bestuurderszijde), in
de motorruimte (links) en in het linker zijpaneel van de bagage ruimte.
Vervangen van een zekering
Voordat u een zekering vervangt, dient
u eerst de oorzaak van de storing op
te sporen en te (laten) verhelpen.
De nummers van de zekeringen zijn
aangegeven op de zekeringkast.Zekeringen dashboard
Open om bij de zekeringen te komen het deksel van het opbergva
k aan
bestuurderszijde. Kantel de zekeringkast omlaag.
Vervang een defecte zekering
altijd door een zekering
met dezelfde stroomsterkte
(dezelfde kleur).
Gebruik de speciale tang, die zich
op de steun naast de zekeringen
bevindt. Deze steun bevat tevens de
reservezekeringen.

10PRAKTISCHE INFORMATIE
121

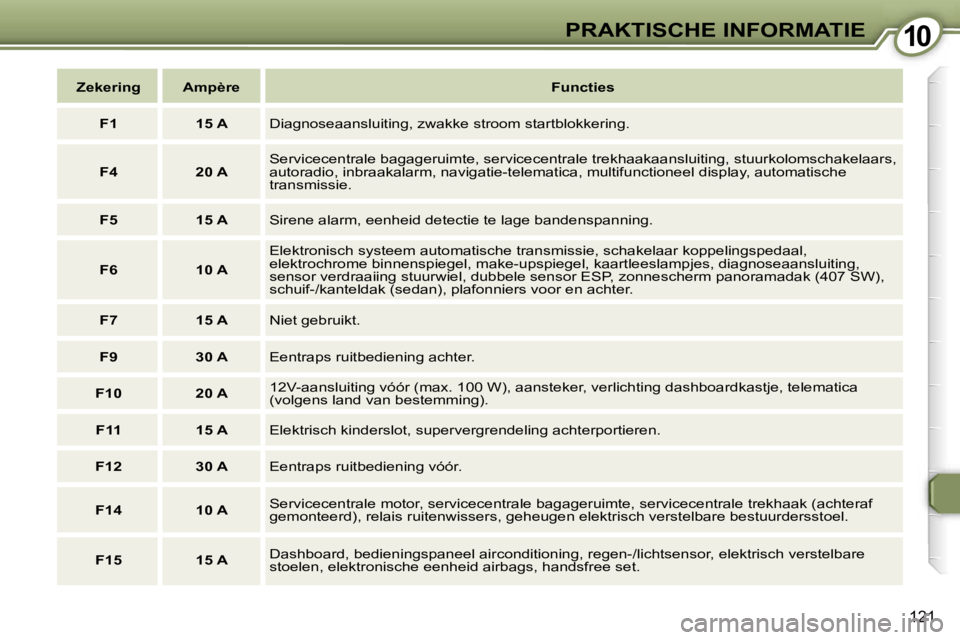

Zekering AmpèreFuncties
F1 15 A Diagnoseaansluiting, zwakke stroom startblokkering.
F4 20 A Servicecentrale bagageruimte, servicecentrale trekhaakaansluiting, st
uurkolomschakelaars,
autoradio, inbraakalarm, navigatie-telematica, multifunctionee l display, automatische
transmissie.
F5 15 A Sirene alarm, eenheid detectie te lage bandenspanning.
F6 10 A Elektronisch systeem automatische transmissie, schakelaar koppelingspedaa
l,
elektrochrome binnenspiegel, make-upspiegel, kaartleeslampjes, dia gnoseaansluiting,
sensor verdraaiing stuurwiel, dubbele sensor ESP, zonnescherm panoramad ak (407 SW),
schuif-/kanteldak (sedan), plafonniers voor en achter.
F7 15 A Niet gebruikt.
F9 30 A Eentraps ruitbediening achter.
F10 20 A 12V-aansluiting vóór (max. 100 W), aansteker, verlichting dashboa
rdkastje, telematica
(volgens land van bestemming).
F11 15 A Elektrisch kinderslot, supervergrendeling achterportieren.
F12 30 A Eentraps ruitbediening vóór.
F14 10 A Servicecentrale motor, servicecentrale bagageruimte, servicecentrale trekh
aak (achteraf
gemonteerd), relais ruitenwissers, geheugen elektrisch verstelbare be stuurdersstoel.
F15 15 A Dashboard, bedieningspaneel airconditioning, regen-/lichtsen
sor, elektrisch verstelbare
stoelen, elektronische eenheid airbags, handsfree set.

10PRAKTISCHE INFORMATIE
122

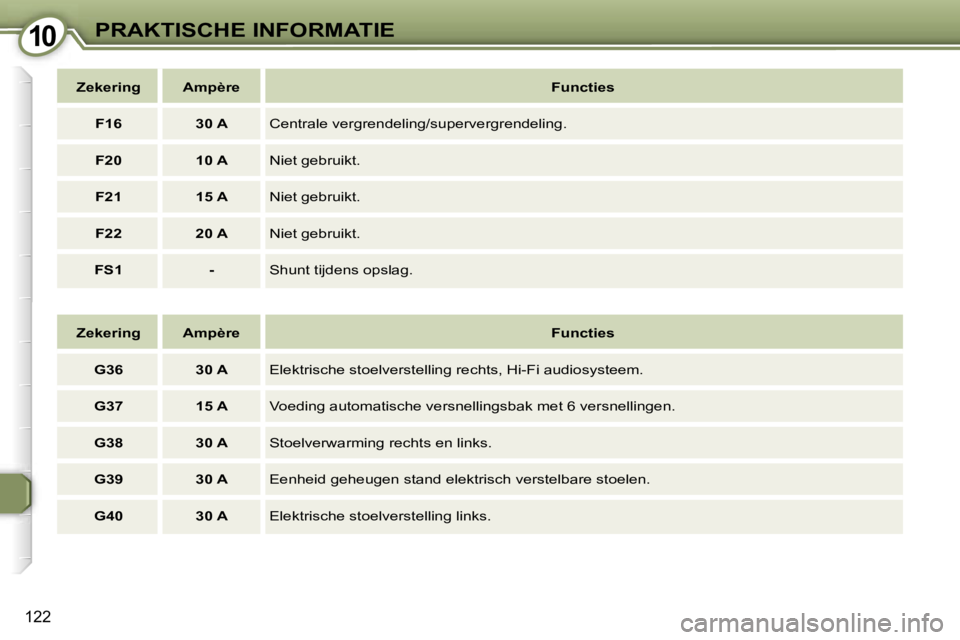

Zekering AmpèreFuncties
G36 30 A Elektrische stoelverstelling rechts, Hi-Fi audiosysteem.
G37 15 A Voeding automatische versnellingsbak met 6 versnellingen.
G38 30 A Stoelverwarming rechts en links.
G39 30 A Eenheid geheugen stand elektrisch verstelbare stoelen.
G40 30 A Elektrische stoelverstelling links.
Zekering Ampère
Functies
F16 30 A Centrale vergrendeling/supervergrendeling.
F20 10 A Niet gebruikt.
F21 15 A Niet gebruikt.
F22 20 A Niet gebruikt.
FS1 - Shunt tijdens opslag.

10PRAKTISCHE INFORMATIE
123

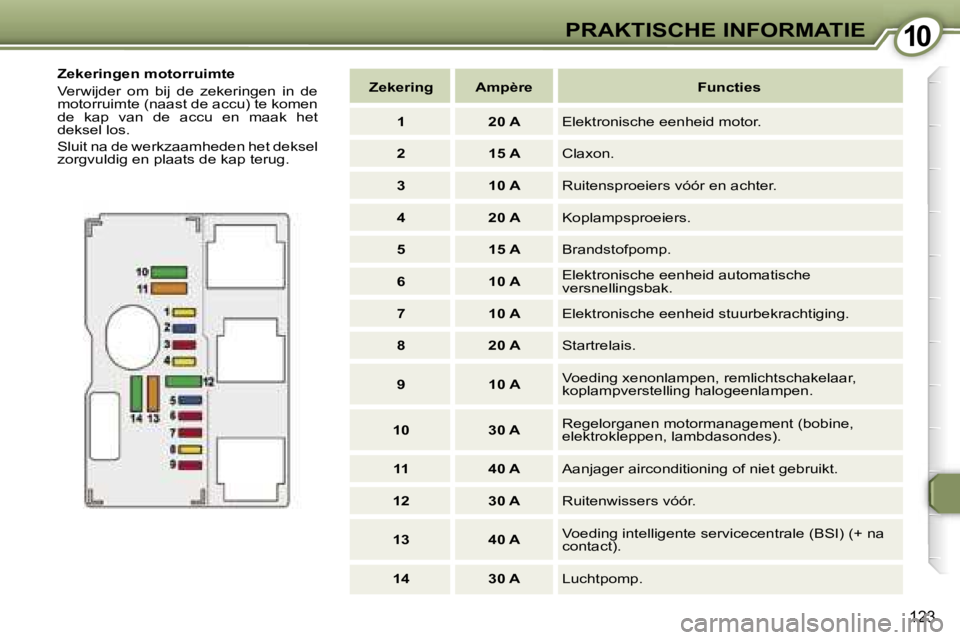

Zekeringen motorruimte
Verwijder om bij de zekeringen in de
motorruimte (naast de accu) te komen
de kap van de accu en maak het
deksel los.
Sluit na de werkzaamheden het deksel
zorgvuldig en plaats de kap terug.Zekering Ampère Functies
1 20 A Elektronische eenheid motor.
2 15 A Claxon.
3 10 A Ruitensproeiers vóór en achter.
4 20 A Koplampsproeiers.
5 15 A Brandstofpomp.
6 10 A Elektronische eenheid automatische
versnellingsbak.
7 10 A Elektronische eenheid stuurbekrachtiging.
8 20 A Startrelais.
9 10 A Voeding xenonlampen, remlichtschakelaar,
koplampverstelling halogeenlampen.
10 30 A Regelorganen motormanagement (bobine,
elektrokleppen, lambdasondes).
11 40 A Aanjager airconditioning of niet gebruikt.
12 30 A Ruitenwissers vóór.
13 40 A Voeding intelligente servicecentrale (BSI) (+ na
contact).
14 30 A Luchtpomp.
