157Las informaciones prácticas-

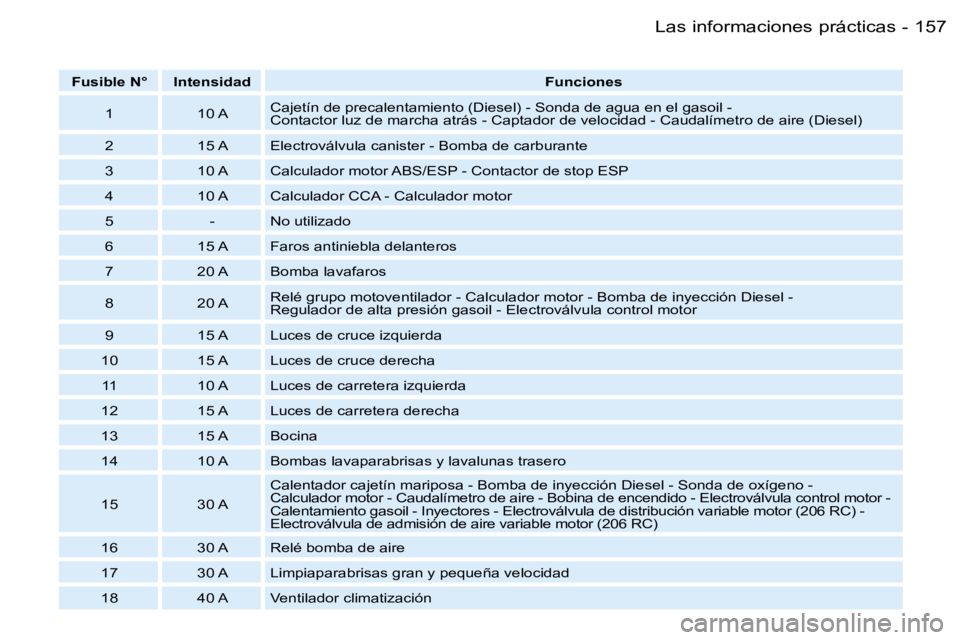

Fusible N° IntensidadFunciones
1 10 A Cajetín de precalentamiento (Diesel) - Sonda de agua en el
gasoil -
Contactor luz de marcha atrás - Captador de velocidad - Caudalíme tro de aire (Diesel)
2 15 A Electroválvula canister - Bomba de carburante
3 10 A Calculador motor ABS/ESP - Contactor de stop ESP
4 10 A Calculador CCA - Calculador motor
5 - No utilizado
6 15 A Faros antiniebla delanteros
7 20 A Bomba lavafaros
8 20 A Relé grupo motoventilador - Calculador motor - Bomba de inyección
Diesel -
Regulador de alta presión gasoil - Electroválvula control motor
9 15 A Luces de cruce izquierda
10 15 A Luces de cruce derecha 11 10 A Luces de carretera izquierda
12 15 A Luces de carretera derecha
13 15 A Bocina
14 10 A Bombas lavaparabrisas y lavalunas trasero
15 30 A Calentador cajetín mariposa - Bomba de inyección Diesel - Sonda d
e oxígeno -
Calculador motor - Caudalímetro de aire - Bobina de encendido - Electroválvula control motor -
Calentamiento gasoil - Inyectores - Electroválvula de distribución variable motor (206 RC) -
Electroválvula de admisión de aire variable motor ( 206 RC)
16 30 A Relé bomba de aire
17 30 A Limpiaparabrisas gran y pequeña velocidad
18 40 A Ventilador climatización

Las informaciones prácticas154 -
CAMBIAR UN FUSIBLE
Las cajas de fusibles están situadas
en el panel de instrumentos y en el
compartimento motor.BuenoMalo
Pinza A
Caja de fusibles en el panel
de instrumentos
Con una moneda desenrosque el
tornillo un cuarto de vuelta y después
quite la tapa para acceder a los fu-
sibles.
Los fusibles de recambio y la pinza A
están fijados en el interior de la tapa
de la caja de fusibles del panel de
instrumentos. Quitar y poner un fusible
Antes de sustituir un fusible, es necesario conocer la causa del i
ncidente y
haberlo solucionado. Los números de los fusibles están indicado s en la caja de
fusibles.
Utilice la pinza A.
Sustituya siempre un fusible defectuoso (lectura según fusib le) por otro
fusible de intensidad equivalente.

155Las informaciones prácticas-

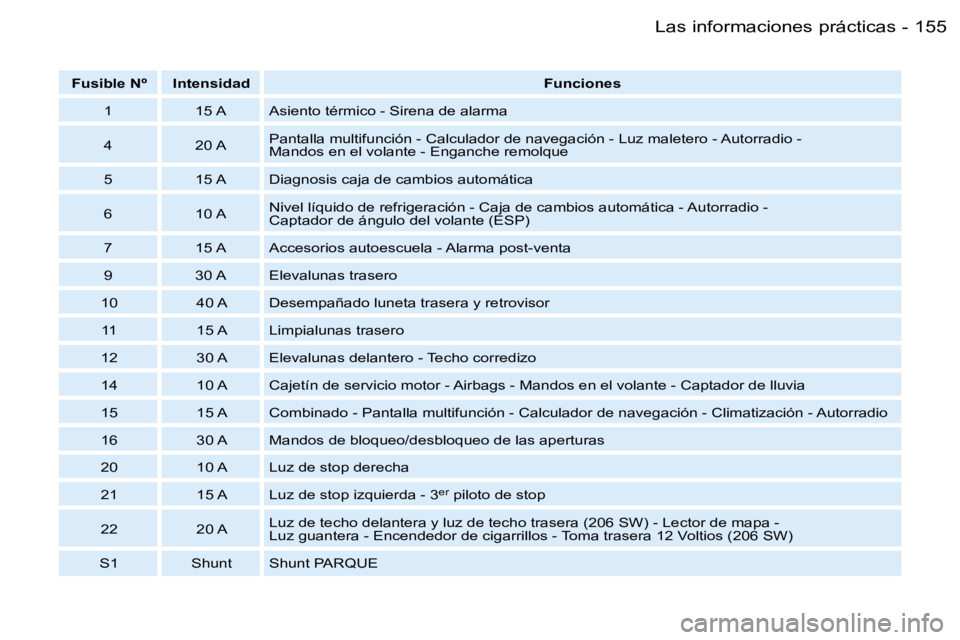

Fusible Nº IntensidadFunciones
1 15 A Asiento térmico - Sirena de alarma
4 20 A Pantalla multifunción - Calculador de navegación - Luz maletero
- Autorradio -
Mandos en el volante - Enganche remolque
5 15 A Diagnosis caja de cambios automática
6 10 A Nivel líquido de refrigeración - Caja de cambios automática - Au
torradio -
Captador de ángulo del volante (ESP)
7 15 A Accesorios autoescuela - Alarma post-venta
9 30 A Elevalunas trasero
10 40 A Desempañado luneta trasera y retrovisor 11 15 A Limpialunas trasero
12 30 A Elevalunas delantero - Techo corredizo
14 10 A Cajetín de servicio motor - Airbags - Mandos en el volante - Captador de lluvia
15 15 A Combinado - Pantalla multifunción - Calculador de nave gación - Climatización - Autorradio
16 30 A Mandos de bloqueo/desbloqueo de las aperturas
20 10 A Luz de stop derecha
21 15 A Luz de stop izquierda - 3
er piloto de stop
22 20 A Luz de techo delantera y luz de techo trasera (206 SW) - Lector de
mapa -
Luz guantera - Encendedor de cigarrillos - Toma trasera 12 Voltios (206 SW)
S1 Shunt Shunt PARQUE

Las informaciones prácticas158 -
BATERÍA
Para recargar la batería con un
cargador de batería :
- desconecte la batería,
- respete las instrucciones de utili-zación dadas por el fabricante del
cargador,
- conecte la batería empezando por el borne (-),
- compruebe la limpieza de los bor- nes y de los terminales. Si están
cubiertos de sulfato (depósito blan-
quecino o verdoso), desmóntelos y
límpielos. - Antes de proceder a la
desconexión de la bate-
ría, debe esperar 2 mi-
nutos después de quitar
el contacto.
- No desconecte los terminales estando el motor en marcha.
- No recargue las baterías sin ha- ber desconectado los terminales.
- Cierre las lunas y el techo antes de desconectar la batería.
- Después de toda reconexión de la batería, ponga el contac-
to y espere 1 minuto antes de
arrancar, con el fin de permitir
la iniciación de los sistemas
electrónicos. No obstante, si
después de esta ligera manipu-
lación, subsisten ligeras pertur-
baciones, consulte en un Punto
de Servicio PEUGEOT.
Se aconseja, cuando deje estacio-
nado el vehículo durante más de
un mes, desconectar la batería.
FUNCIÓN MODO ECONOMÍA
Después de parar el motor, llave en
posición accesorios, ciertas funcio-
nes (limpiaparabrisas, elevalunas,
luces de techo, autorradio, etc.) sola-
mente se pueden utilizar durante un
acumulado de treinta minutos, con el
fin de no descargar la batería.
Una vez pasados estos treinta mi-
nutos, el mensaje "Modo economía
activo" aparece en la pantalla mul-
tifunción y las funciones activas se
ponen en vigilancia.
Para volver a utilizar de manera in-
mediata estas funciones, hay que
arrancar el motor y dejar que gire
unos segundos.
El tiempo que dispondrá será el do-
ble del tiempo de la puesta en mar-
cha del motor. No obstante, este
tiempo estará siempre comprendido
entre cinco y treinta minutos.
Una batería descargada no permite
poner en marcha el motor.
Para arrancar con otra batería
auxiliar :
- conecte el cable rojo a los bornes
(+) de las dos baterías,
- conecte un extremo del cable ver- de o negro al borne (-) de la batería
auxiliar,
- conecte el otro extremo del cable verde o negro en un punto de masa
del vehículo averiado, lo más lejos
posible de la batería.
Accione el motor de arranque, deje
girar el motor.
Espere a que vuelva al ralentí y des-
conecte los cables.

159Las informaciones prácticas-
MONTAR UNOS ALTAVOCES
El pre-equipamiento permite montar :
- altavoces de 165 mm de diámetro en las puertas delanteras,
- altavoces de 130 mm de diámetro en las puertas traseras,
- tweeters de 22,5 mm de diámetro en los guarnecidos de los retrovi-
sores. Conexión de los conectores
A1 : -
A2 : -
A3 : -
A4 : -
A5 : -
A6 : (+) Después del contacto
A7 : (+) Permanente
A8 : Masa
B1 : (+) Altavoz trasero derecho
B2 : (-) Altavoz trasero derecho
B3 : (+) Altavoz delantero derecho
y tweeter
B4 : (-) Altavoz delantero derecho y tweeter
B5 : (+) Altavoz delantero izquierdo y tweeter
B6 : (-) Altavoz delantero izquierdo y tweeter
B7 : (+) Altavoz trasero izquierdo
B8 : (-) Altavoz trasero izquierdo
Antes de instalar un au-
torradio o unos altavoces
en su vehículo, consulte
en un Punto de Servicio
PEUGEOT.
MONTAR UN AUTORRADIO
En su vehículo dispone de origen de
un pre-equipamiento de radio :
- antena de techo,
- cable coaxial de antena,
- antiparasitario de base,
- alimentación de los altavoces delanteros,
- alimentación de los altavoces traseros,
- 2 conectores 8 vías.

Las informaciones prácticas160 -
Anilla delantera Anilla trasera 206 SW
REMOLCAR SU VEHÍCULO
Con elevación (dos ruedas en
el suelo únicamente)
Es preferible levantar el vehículo
con un medio de elevación para las
ruedas.Nunca se debe utilizar la
traviesa del radiador.
Particularidades de las cajas de
cambio automáticas
Cuando se remolca, con las cuatro
ruedas en el suelo, es imperativo
respetar las reglas siguientes :
- palanca de cambio en posición N,
- remolque el vehículo a una veloci- dad inferior a 50 km./h en un reco-
rrido límite de 50 km. máximo,
- no añada aceite en la caja de cambios. Anilla trasera berlina
Berlina
Por la parte delantera o trasera
Enganche la barra de remolcado en
las anillas de remolcado. 206 SW
Por la parte delantera,
enganche
la barra de remolcado en la anilla de
remolcado.
Sin elevación
(cuatro ruedas en el suelo)
Debe utilizar siempre una barra de
remolcado.
Por la parte trasera :
- quite la tapa con una moneda,
- atornille la anilla de remolcado (si-tuada en la caja de acondiciona-
miento del gato) hasta el tope.

161Las informaciones prácticas-
ENGANCHAR UN
REMOLQUE,
UNA CARAVANA,
UN BARCO...
Le recomendamos que utilice los en-
ganches originales PEUGEOT que
han sido probados y homologados a
la concepción de su vehículo y que
confíe el montaje de este dispositivo
a un Punto de Servicio PEUGEOT.
Su vehículo está, esencialmente,
concebido para el transporte de per-
sonas y maletas pero también puede
remolcar un remolque.
La conducción con remolque somete
al vehículo a circular con solicitudes
más importantes y exige a su conduc-
tor prestar una atención especial.
La densidad del aire disminuye con
la altitud, reduciendo así las pres-
taciones del motor. Por encima de
los 1 000 metros de altura reduz-
ca la carga máxima remolcable en
un 10 % y así sucesivamente cada
1 000 metros de altitud.
Consejos de conducción
Reparto de las cargas : reparta la
carga en el remolque para que los
objetos más pesados se encuentren
lo más próximo posible al eje y que el
peso en la lanza sea lo más próximo
posible al autorizado, sin, no obstan-
te sobrepasarlo.
Refrigeración : remolcar un remolque
en cuesta aumenta la temperatura del
líquido de refrigeración.
Al estar accionada eléctricamente la
ventilación, su capacidad de refrigera-
ción no depende del régimen motor.
Al contrario, utilice una velocidad de
caja de cambio elevada para bajar
el régimen motor y reduzca su velo-
cidad.
La carga máxima remolcable en
pendiente prolongada depende de
la inclinación de la pendiente y de la
temperatura exterior. En todos los casos, esté atento a
la temperatura del líquido de refrige-
ración.
En caso de encenderse el testigo de
alerta, detenga el vehículo y pare el
motor lo antes posible.
Neumáticos :
verifique la presión de
los neumáticos del vehículo que re-
molca y del remolque, respetando las
presiones de inflado recomendadas.
Frenos : remolcar aumenta la dis-
tancia de frenada.
Iluminación : verifique la señaliza-
ción eléctrica del remolque.
Viento lateral : tenga en cuenta el
aumento de la sensibilidad con el
viento.

Las informaciones prácticas162 -

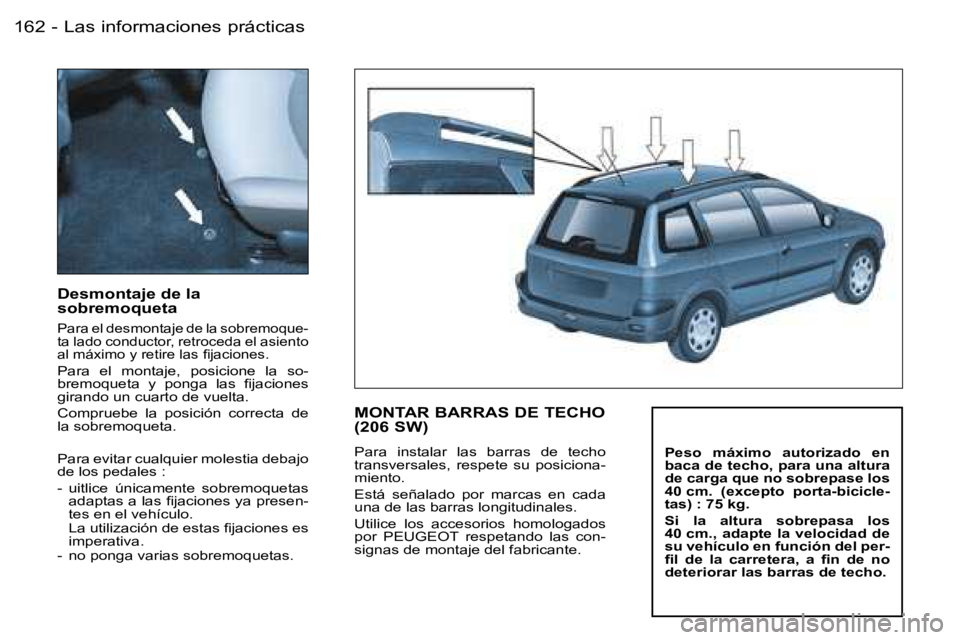

Desmontaje de la
sobremoqueta
Para el desmontaje de la sobremoque-
ta lado conductor, retroceda el asiento
al máximo y retire las fijaciones.
Para el montaje, posicione la so-
bremoqueta y ponga las fijaciones
girando un cuarto de vuelta.
Compruebe la posición correcta de
la sobremoqueta.
Para evitar cualquier molestia debajo
de los pedales :
- uitlice únicamente sobremoquetas adaptas a las fijaciones ya presen-
tes en el vehículo.
La utilización de estas fijaciones es imperativa.
- no ponga varias sobremoquetas.
MONTAR BARRAS DE TECHO
(206 SW)
Para instalar las barras de techo
transversales, respete su posiciona-
miento.
Está señalado por marcas en cada
una de las barras longitudinales.
Utilice los accesorios homologados
por PEUGEOT respetando las con-
signas de montaje del fabricante. Peso máximo autorizado en
baca de techo, para una altura
de carga que no sobrepase los
40 cm. (excepto porta-bicicle-
tas) : 75 kg.
Si la altura sobrepasa los
40 cm., adapte la velocidad de
su vehículo en función del per-
fil de la carretera, a fin de no
deteriorar las barras de techo.
