2006 Hyundai Getz Manuel du propriétaire (in French)

6- 12 ENTRETIEN PAR VOS SOINS
G050C02A-GUT Pour Contrôler le Niveau du
Liquide de Refroidissement du Moteur
Le niveau du liquide de
refroidissement du moteur est visible sur le coté du réservoir de liquide de refroidissement. Il doit se situer entre les lignes "L" et "F" lorsque le moteurest froid. Si le niveau est en-dessous de la marque "L", ajoutez du liquide de refroidissement pour le ramenerentre "L" et "F". Si le niveau est bas, contrôlez s'il y a des fuites et revérifiez le niveau fréquemment. Si le niveaubaisse à nouveau, allez voir votre concessionnaire Hyundai pour un contrôle et un diagnostique.
!AVERTISSEMENT:
Le ventilateur du radiateur est

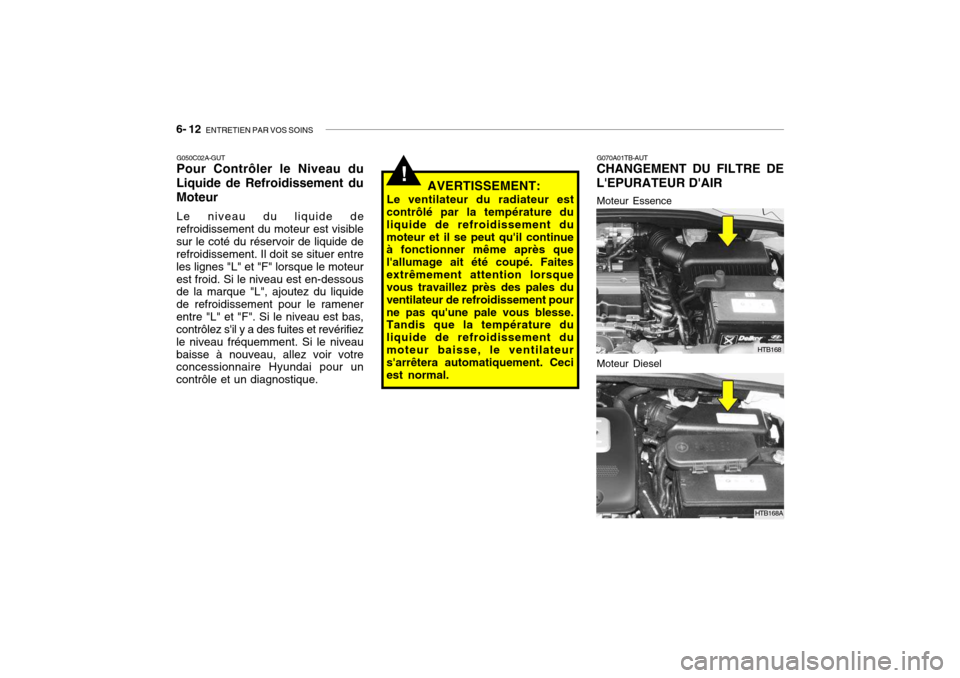

contrôlé par la température du liquide de refroidissement dumoteur et il se peut qu'il continue à fonctionner même après que l'allumage ait été coupé. Faitesextrêmement attention lorsque vous travaillez près des pales du ventilateur de refroidissement pourne pas qu'une pale vous blesse. Tandis que la température du liquide de refroidissement dumoteur baisse, le ventilateur s'arrêtera automatiquement. Ceci est normal. G070A01TB-AUT CHANGEMENT DU FILTRE DE
L'EPURATEUR D'AIR
Moteur Essence
HTB168
Moteur Diesel
HTB168A

ENTRETIEN PAR VOS SOINS 6- 13
!
1. Déposez le couvercle du moteur
(si installé)
2. Détendez les clips autour du couvercle.
3. Dégagez le couvercle.
4. Déposez l'ancien filtre et remplacez-le par un nouveau. Lespièces de remplacement Hyundai originales sont recommandées.
ATTENTION:
L'utilisation d'un filtre à air inadéquat peut entraîner une usureexcessive du moteur. G080A02A-AUT ESSUIE-GLACE DE PARE- BRISE BALAIS
HEF119
Les balais d'essuie-glace doivent être inspectés attentivement et nettoyés de temps en temps pour enlever les dépôts de poussière et autres. Pournettoyer les balais et bras d'essuie- glace, utiliser une éponge ou un chiffron propre avec de l'eau et dusavon ou un détergent doux. Si les balais continuent à tracer des stries ou à souiller le pare-brise, les remplacer par des balais d'origineHyundai ou leur équivalent. G070B01HR-GUT Remplacement des balais d'essuie-glace Pour remplacer les balais d'essuie- glace, mettez l'essuie-glace à la verticale.ATTENTION:
o Ne pas actionner l'essuie-glace lorsque le pare-brise est sec pour éviter d'user les balais prématurément et de rayer lepare-brise.
o Veillez à ce que la raclette
d'essuie-glace ne soit pas encontact avec des produits pétroliers tels que l'huile à moteurs, l'essence, etc.
!

6- 14 ENTRETIEN PAR VOS SOINS
1. Abaissez le balai d'essuie-glace
avec le clip de verrouillage (1) enfoncé pour le détacher du bras d'essuie-glace.
HHR5048
(1)
HHR5049 HHR5050
HHR5051
Pour retirer le balai d'essuie- glace
2. Elevez légèrement le balai d'essuie-
glace et tirez-le vers le haut.
Pour installer le balai d'essuie-glace
1. Placez un nouveau balai d'essuie- glace sur le bras d'essuie-glace et abaissez le balai d'essuie-glace au niveau du bras d'essuie-glacecomme indiqué dans l'illustration. 2. Tirez le balai d'essuie-glace vers le
haut jusqu'à ce que vous entendiezun "déclic" audible pour introduire l'extrémité du bras d'essuie-glace.
REMARQUE: Ne laissez pas le bras d'essuie-
glace tomber sur le pare-brise.

ENTRETIEN PAR VOS SOINS 6- 15

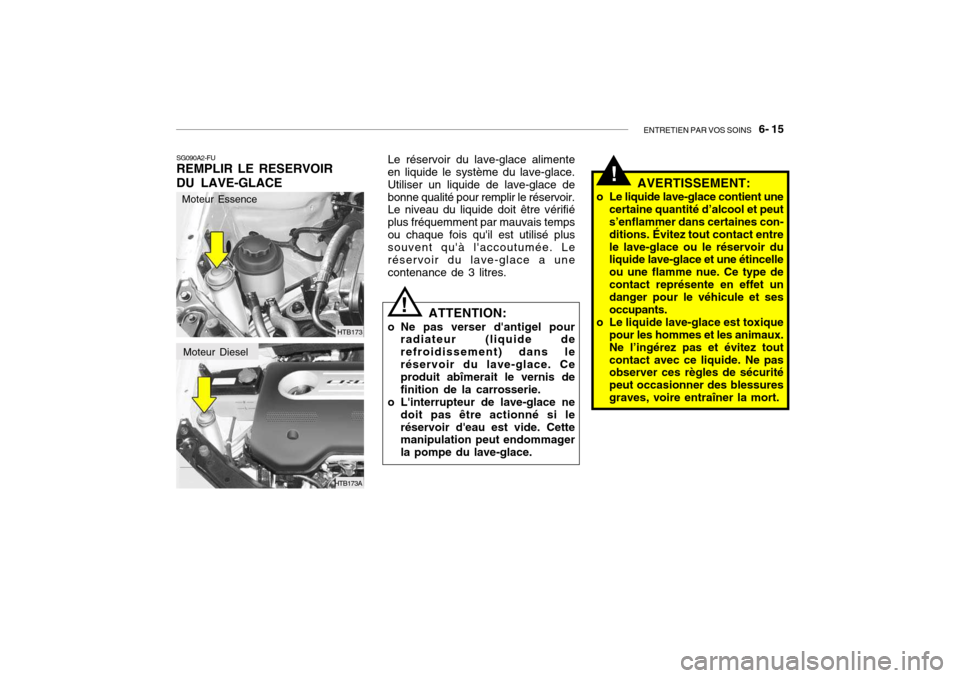

SG090A2-FU REMPLIR LE RESERVOIR DU LAVE-GLACE Le réservoir du lave-glace alimente en liquide le système du lave-glace. Utiliser un liquide de lave-glace debonne qualité pour remplir le réservoir. Le niveau du liquide doit être vérifié plus fréquemment par mauvais tempsou chaque fois qu'il est utilisé plus souvent qu'à l'accoutumée. Le réservoir du lave-glace a unecontenance de 3 litres.
HTB173
!
ATTENTION:
o Ne pas verser d'antigel pour radiateur (liquide de refroidissement) dans le réservoir du lave-glace. Ce produit abîmerait le vernis definition de la carrosserie.
o L'interrupteur de lave-glace ne doit pas être actionné si leréservoir d'eau est vide. Cette manipulation peut endommager la pompe du lave-glace.
!AVERTISSEMENT:
o Le liquide lave-glace contient une certaine quantité d’alcool et peut s’enflammer dans certaines con- ditions. Évitez tout contact entrele lave-glace ou le réservoir du liquide lave-glace et une étincelle ou une flamme nue. Ce type decontact représente en effet un danger pour le véhicule et ses occupants.
o Le liquide lave-glace est toxique pour les hommes et les animaux.Ne l’ingérez pas et évitez toutcontact avec ce liquide. Ne pas observer ces règles de sécurité peut occasionner des blessuresgraves, voire entraîner la mort.
HTB173A
Moteur Essence
Moteur Diesel

6- 16 ENTRETIEN PAR VOS SOINS
G100A02TB-AUT VERIFIER L'HUILE DE BOITE (MANUELLE)
Le lubrifiant de la boîte de vitesse manuelle doit être remplacé aux intervalles spécifiés dans le tableaudu programme d'entretien reproduit à la section 5. Huil recommandée Utiliser uniquement l'huile HYUNDAI GENUINE PARTS MTF 75W/85(APIGL-4).

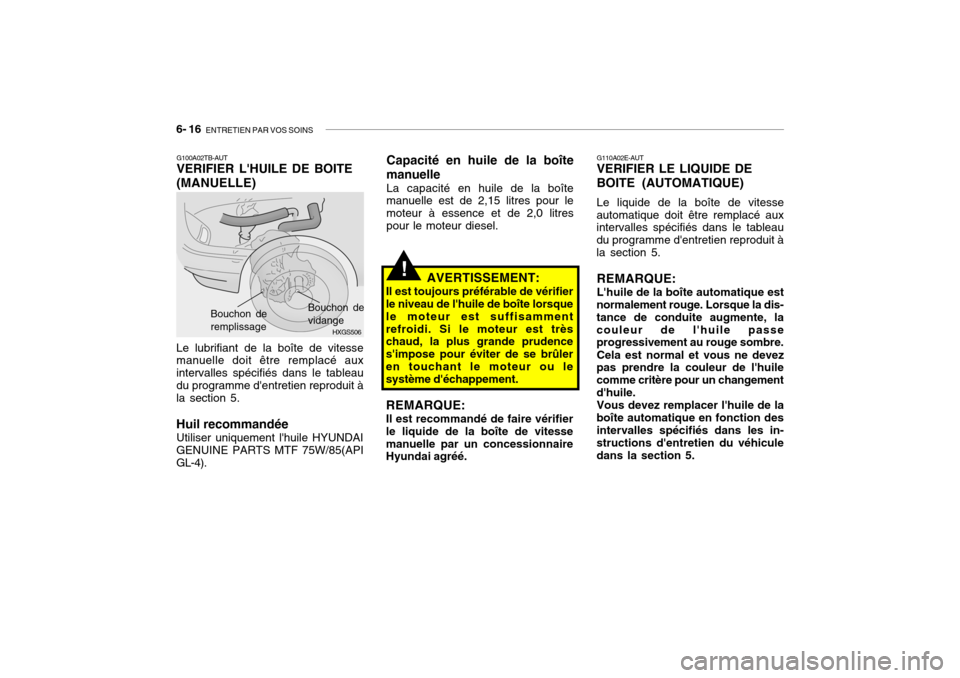

HXGS506
Bouchon de remplissage
Bouchon de vidange
!AVERTISSEMENT:
Il est toujours préférable de vérifier le niveau de l'huile de boîte lorsque le moteur est suffisammentrefroidi. Si le moteur est très chaud, la plus grande prudence s'impose pour éviter de se brûleren touchant le moteur ou le système d'échappement. REMARQUE: Il est recommandé de faire vérifier le liquide de la boîte de vitessemanuelle par un concessionnaire Hyundai agréé. Capacité en huile de la boîte
manuelle La capacité en huile de la boîte
manuelle est de 2,15 litres pour le moteur à essence et de 2,0 litrespour le moteur diesel. G110A02E-AUT VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE) Le liquide de la boîte de vitesse
automatique doit être remplacé aux intervalles spécifiés dans le tableau du programme d'entretien reproduit àla section 5.
REMARQUE: L'huile de la boîte automatique est
normalement rouge. Lorsque la dis- tance de conduite augmente, lacouleur de l'huile passe progressivement au rouge sombre.
Cela est normal et vous ne devez
pas prendre la couleur de l'huile comme critère pour un changementd'huile.
Vous devez remplacer l'huile de la
boîte automatique en fonction desintervalles spécifiés dans les in- structions d'entretien du véhicule dans la section 5.

ENTRETIEN PAR VOS SOINS 6- 17
G110C01FC-GUT Capacité en liquide La capacité en liquide de la boîte automatique est de 6,1 litres. G110D02A-GUT Pour vérifier le niveau du liquide de boîte Garer la voiture sur un sol horizontal, frein à main serré. Pour vérifier le niveau du liquide de boîte, le liquidedoit être à la température normale de fonctionnement et le moteur doit tourner au ralenti. Moteur au ralenti,appuyer sur la pédale de frein et déplacer le sélecteur de vitesse en l'amenant de "P" à chacune desautres positions ("R", "N", "D", "2", "L"), puis le ramener sur "N" ou "P", Moteur toujours au ralenti:
ATTENTION:
Il est recommandé de vérifier la
niveau du liquide de boîte automatique lorsque le moteur est à la température normale defonctionnement. Mais cela signifie que le moteur, le radiateur, le système d'échappement, etc. sonttrès chauds. Par conséquent, la plus grande prudence s'impose pour éviter de se brûler pendantcette procédure.
!
G110B04A-AUT Liquide recommandé Votre boîte-pont automatique Hyundai est conçue spécialement pour utiliser du ATF SP-III, DIAMOND ATF SP- III, SK ATF SP-III d'origne Hyundaiou d'autres marques autorisées par Hyundai Motor Co., Les dommages dus à un liquide non spécifié ne sontpas couverts par la garantie limitée de votre nouveau véhicule.

6- 18 ENTRETIEN PAR VOS SOINS
1. Ouvrir le capot, et prendre soin de
garder les mains et les vêtements à l'écart des pièces en mouvement.

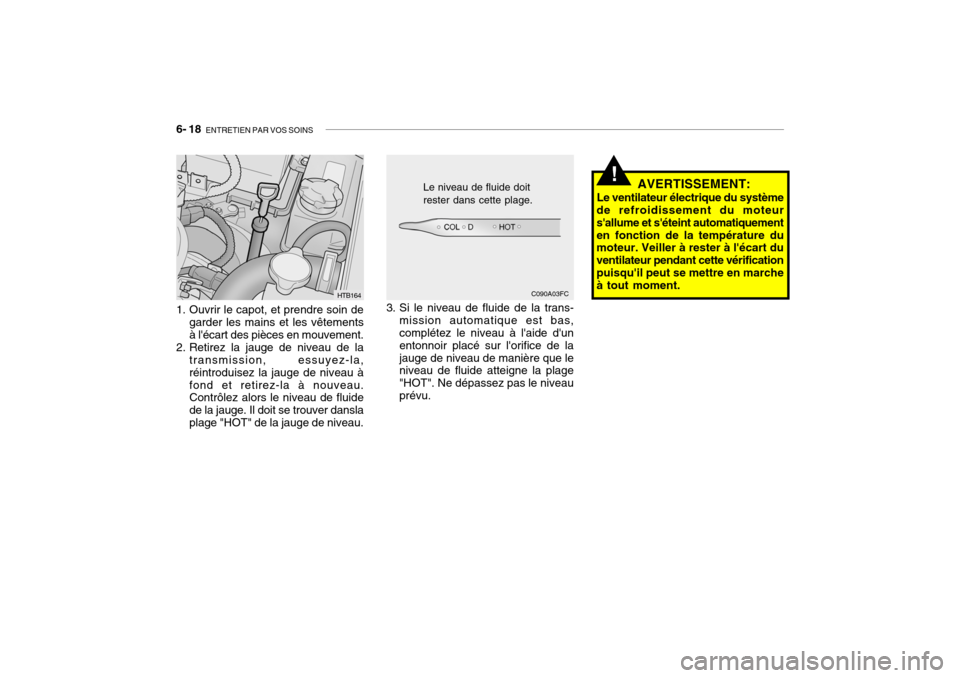

2. Retirez la jauge de niveau de la transmission, essuyez-la, réintroduisez la jauge de niveau àfond et retirez-la à nouveau. Contrôlez alors le niveau de fluide de la jauge. Il doit se trouver dansla
plage "HOT" de la jauge de niveau.
C090A03FC
Le niveau de fluide doit rester dans cette plage.
HTB164 3. Si le niveau de fluide de la trans-mission automatique est bas, complétez le niveau à l'aide d'un entonnoir placé sur l'orifice de la jauge de niveau de manière que le niveau de fluide atteigne la plage "HOT". Ne dépassez pas le niveauprévu.
AVERTISSEMENT:
Le ventilateur électrique du système
de refroidissement du moteur s'allume et s'éteint automatiquementen fonction de la température du moteur. Veiller à rester à l'écart du ventilateur pendant cette vérificationpuisqu'il peut se mettre en marche à tout moment.!

ENTRETIEN PAR VOS SOINS 6- 19
!
SG120A1-FU VERIFIER LES FREINS SG120B1-FU Pour vérifier le niveau de liquide de frein
!AVERTISSEMENT (Diesel uniquement) :
Ne travaillez jamais sur un système d'injection lorsque le moteur tourne ou dans les 30 secondes après la coupure du moteur. Lapompe à haute pression, le rail, les injecteurs et les tuyaux à haute pression sont soumis à une hautepression même après l'arrêt du moteur. Le jet de carburant produit par les fuites de carburant peutprovoquer de graves blessures en cas de contact avec le corps. Les personnes portant desstimulateurs cardiaques intracor- porels ne doivent pas s'approcher de plus de 30 cm de ECU ou dufaisceau de câbles dans le compartiment-moteur, lorsque le moteur tourne, car les courantsélevés du système de Rail commun engendrent des champs magné- tiques considérables. ATTENTION:
Les freins sont des organes
essentiels à votre sécurité. C'est pourquoi il est recommandé de les faire vérifier par votredistributeur Hyundai. L'usure des freins doit être vérifiée aux intervalles spécifiés dans le tab-leau du programme d'entretien reproduit à la section 5.
!
AVERTISSEMENT:
Manipuler le liquide de frein avec précaution. Il s'agit d'un produitcorrosif. S'il entre en contact avec les yeux, il peut endommager la vue. Il risque également d'abîmerla peinture de votre voiture s'il n'est pas enlevé immédiatement en cas d'épanchement. SG120C2-FU Liquide de frein recommandé Utiliser uniquement du liquide pour freins hydrauliques conforme à laspécification DOT 3 ou DOT 4. Se conformer aux instructions imprimées sur le récipient.
