2006 Alfa Romeo Brera/Spider commandes volant

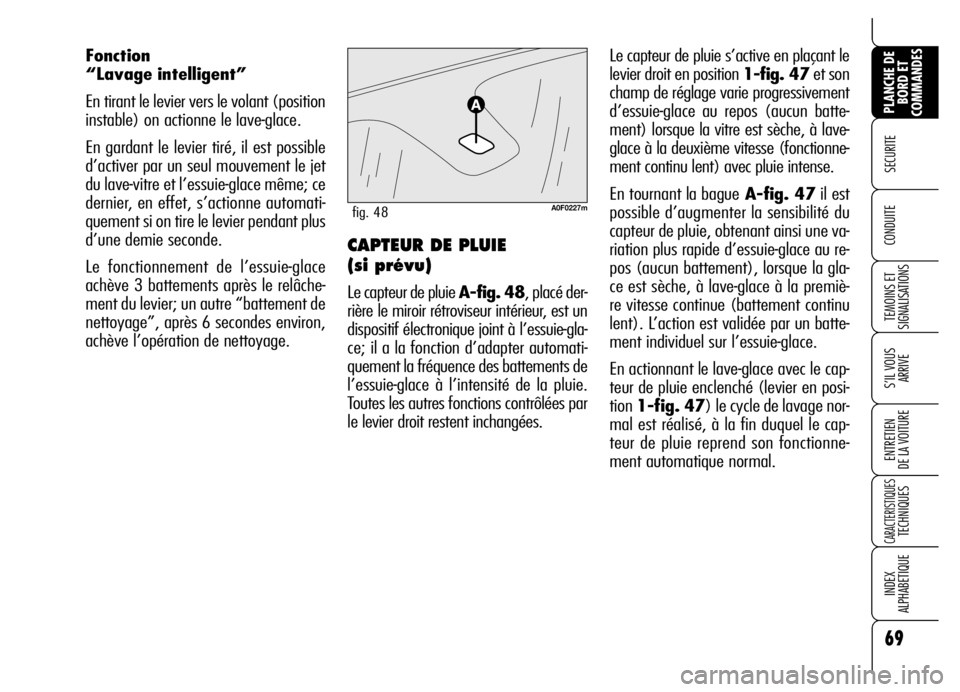

69
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Le capteur de pluie s’active en plaçant le
levier droit en position 1-fig. 47et son
champ de réglage varie progressivement
d’essuie-glace au repos (aucun batte-
ment) lorsque la vitre est sèche, à lave-
glace à la deuxième vitesse (fonctionne-
ment continu lent) avec pluie intense.
En tournant la bagueA-fig. 47il est
possible d’augmenter la sensibilité du
capteur de pluie, obtenant ainsi une va-
riation plus rapide d’essuie-glace au re-
pos (aucun battement), lorsque la gla-
ce est sèche, à lave-glace à la premiè-
re vitesse continue (battement continu
lent). L’action est validée par un batte-
ment individuel sur l’essuie-glace.
En actionnant le lave-glace avec le cap-
teur de pluie enclenché (levier en posi-
tion 1-fig. 47) le cycle de lavage nor-
mal est réalisé, à la fin duquel le cap-
teur de pluie reprend son fonctionne-
ment automatique normal. Fonction
“Lavage intelligent”
En tirant le levier vers le volant (position
instable) on actionne le lave-glace.
En gardant le levier tiré, il est possible
d’activer par un seul mouvement le jet
du lave-vitre et l’essuie-glace même; ce
dernier, en effet, s’actionne automati-
quement si on tire le levier pendant plus
d’une demie seconde.
Le fonctionnement de l’essuie-glace
achève 3 battements après le relâche-
ment du levier; un autre “battement de
nettoyage”, après 6 secondes environ,
achève l’opération de nettoyage.
CAPTEUR DE PLUIE
(si prévu)
Le capteur de pluie A-fig. 48, placé der-
rière le miroir rétroviseur intérieur, est un
dispositif électronique joint à l’essuie-gla-
ce; il a la fonction d’adapter automati-
quement la fréquence des battements de
l’essuie-glace à l’intensité de la pluie.
Toutes les autres fonctions contrôlées par
le levier droit restent inchangées.
A0F0227mfig. 48

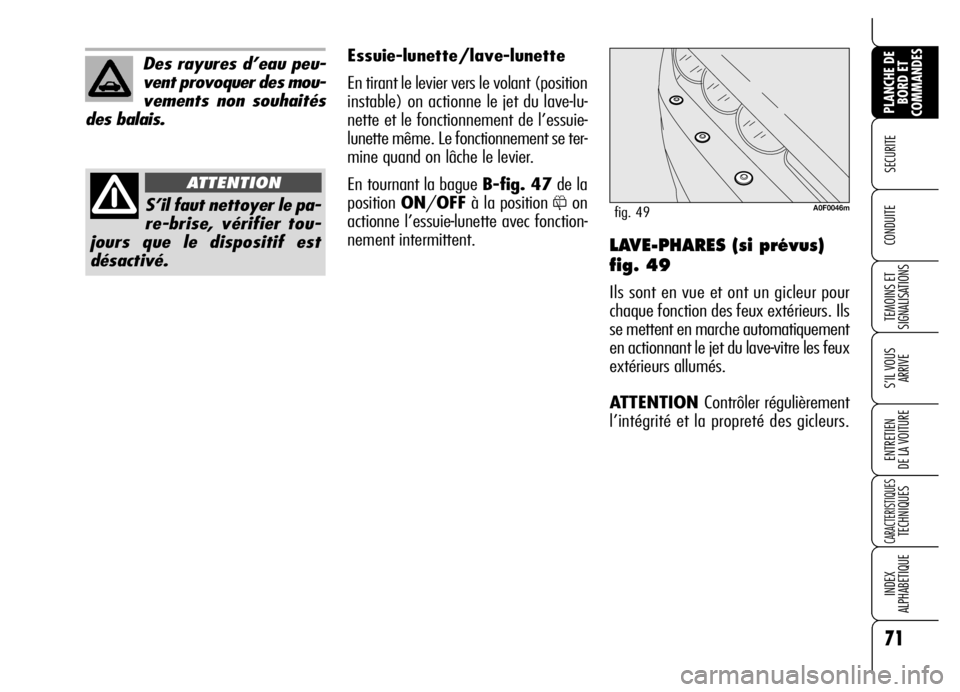

71
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE LAVE-PHARES (si prévus)
fig. 49
Ils sont en vue et ont un gicleur pour
chaque fonction des feux extérieurs. Ils
se mettent en marche automatiquement
en actionnant le jet du lave-vitre les feux
extérieurs allumés.
ATTENTION Contrôler régulièrement
l’intégrité et la propreté des gicleurs.
S’il faut nettoyer le pa-
re-brise, vérifier tou-
jours que le dispositif est
désactivé.
ATTENTION
A0F0046mfig. 49
Des rayures d’eau peu-
vent provoquer des mou-
vements non souhaités
des balais.Essuie-lunette/lave-lunette
En tirant le levier vers le volant (position
instable) on actionne le jet du lave-lu-
nette et le fonctionnement de l’essuie-
lunette même. Le fonctionnement se ter-
mine quand on lâche le levier.
En tournant la bague B-fig. 47de la
position ON/OFFà la position
&on
actionne l’essuie-lunette avec fonction-
nement intermittent.

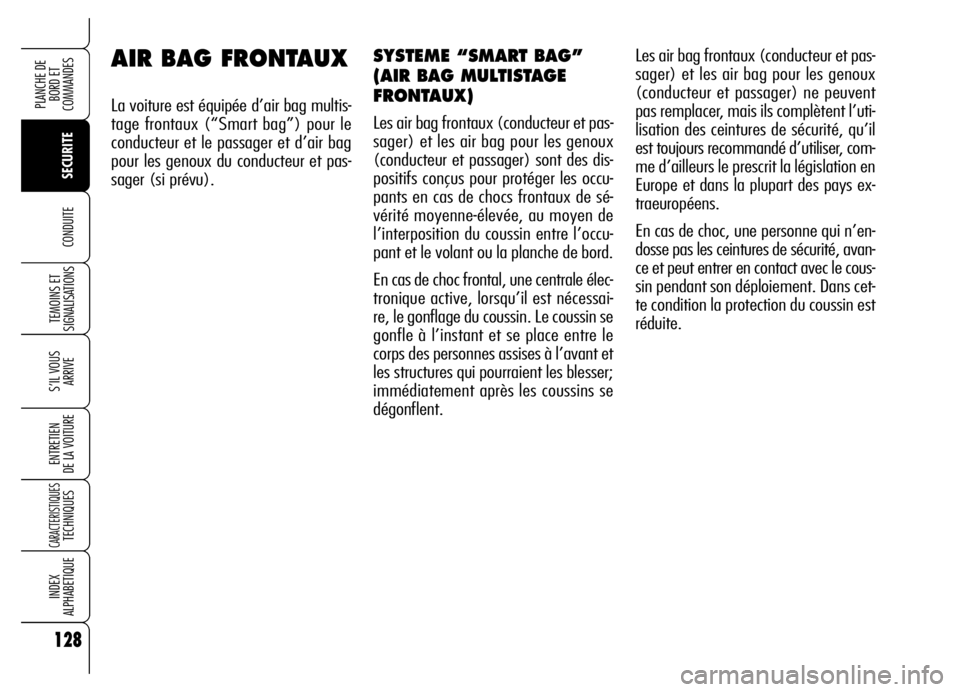

128
SECURITE TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
AIR BAG FRONTAUX
La voiture est équipée d’air bag multis-
tage frontaux (“Smart bag”) pour le
conducteur et le passager et d’air bag
pour les genoux du conducteur et pas-
sager (si prévu).Les air bag frontaux (conducteur et pas-
sager) et les air bag pour les genoux
(conducteur et passager) ne peuvent
pas remplacer, mais ils complètent l’uti-
lisation des ceintures de sécurité, qu’il
est toujours recommandé d’utiliser, com-
me d’ailleurs le prescrit la législation en
Europe et dans la plupart des pays ex-
traeuropéens.
En cas de choc, une personne qui n’en-
dosse pas les ceintures de sécurité, avan-
ce et peut entrer en contact avec le cous-
sin pendant son déploiement. Dans cet-
te condition la protection du coussin est
réduite.
SYSTEME “SMART BAG”
(AIR BAG MULTISTAGE
FRONTAUX)
Les air bag frontaux (conducteur et pas-
sager) et les air bag pour les genoux
(conducteur et passager) sont des dis-
positifs conçus pour protéger les occu-
pants en cas de chocs frontaux de sé-
vérité moyenne-élevée, au moyen de
l’interposition du coussin entre l’occu-
pant et le volant ou la planche de bord.
En cas de choc frontal, une centrale élec-
tronique active, lorsqu’il est nécessai-
re, le gonflage du coussin. Le coussin se
gonfle à l’instant et se place entre le
corps des personnes assises à l’avant et
les structures qui pourraient les blesser;
immédiatement après les coussins se
dégonflent.

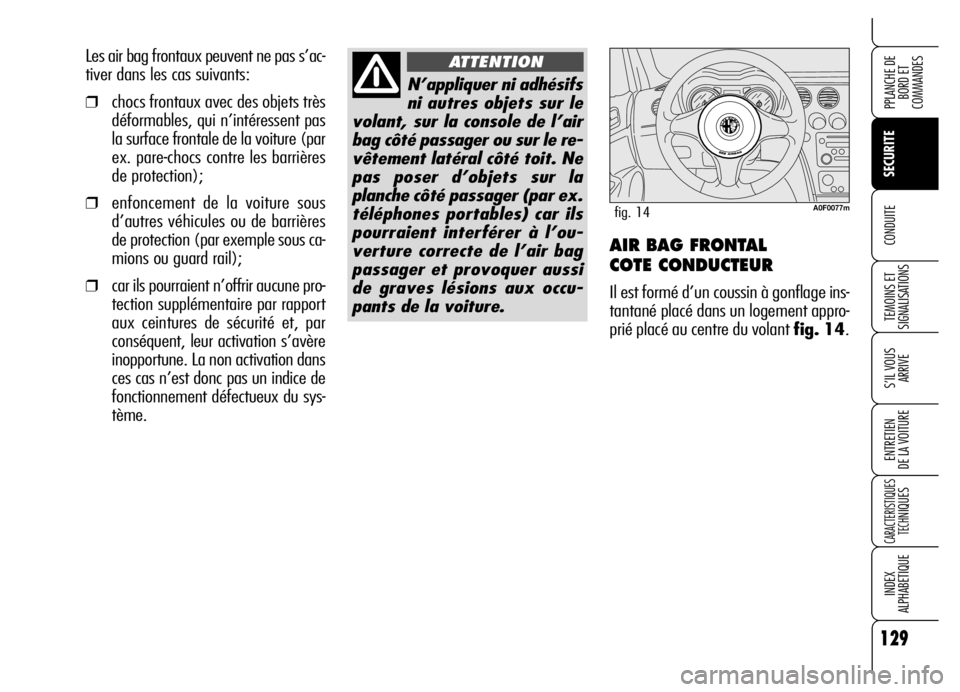

129
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES
CONDUITEAIR BAG FRONTAL
COTE CONDUCTEUR
Il est formé d’un coussin à gonflage ins-
tantané placé dans un logement appro-
prié placé au centre du volantfig. 14. Les air bag frontaux peuvent ne pas s’ac-
tiver dans les cas suivants:
❒chocs frontaux avec des objets très
déformables, qui n’intéressent pas
la surface frontale de la voiture (par
ex. pare-chocs contre les barrières
de protection);
❒enfoncement de la voiture sous
d’autres véhicules ou de barrières
de protection (par exemple sous ca-
mions ou guard rail);
❒car ils pourraient n’offrir aucune pro-
tection supplémentaire par rapport
aux ceintures de sécurité et, par
conséquent, leur activation s’avère
inopportune. La non activation dans
ces cas n’est donc pas un indice de
fonctionnement défectueux du sys-
tème.
N’appliquer ni adhésifs
ni autres objets sur le
volant, sur la console de l’air
bag côté passager ou sur le re-
vêtement latéral côté toit. Ne
pas poser d’objets sur la
planche côté passager (par ex.
téléphones portables) car ils
pourraient interférer à l’ou-
verture correcte de l’air bag
passager et provoquer aussi
de graves lésions aux occu-
pants de la voiture.
ATTENTION
A0F0077mfig. 14

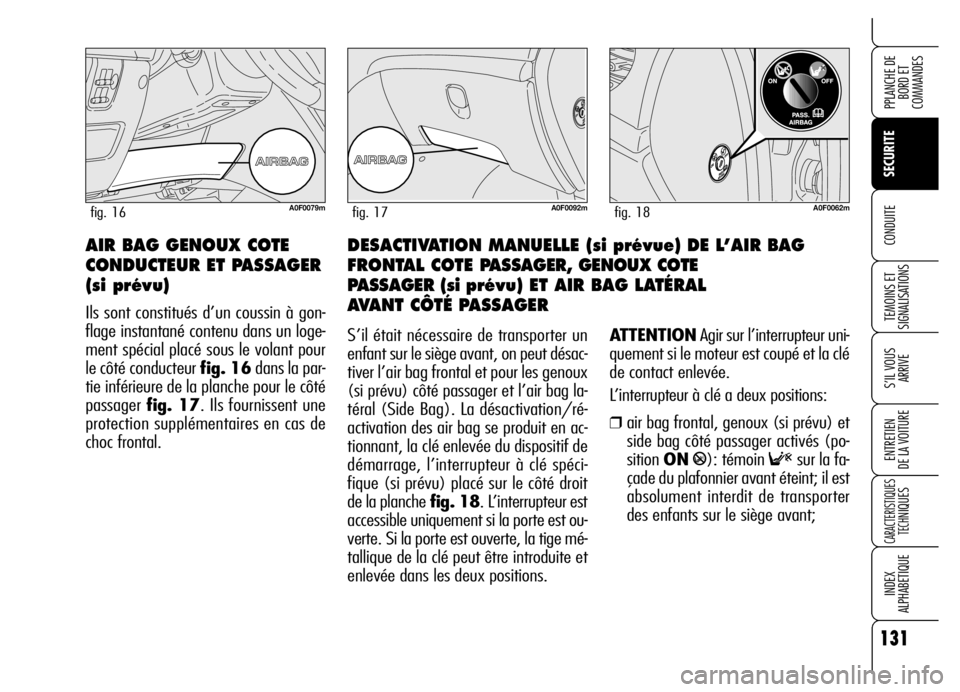

131
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES
CONDUITEDESACTIVATION MANUELLE (si prévue) DE L’AIR BAG
FRONTAL COTE PASSAGER, GENOUX COTE
PASSAGER (si prévu) ET AIR BAG LATÉRAL
AVANT CÔTÉ PASSAGER AIR BAG GENOUX COTE
CONDUCTEUR ET PASSAGER
(si prévu)
Ils sont constitués d’un coussin à gon-
flage instantané contenu dans un loge-
ment spécial placé sous le volant pour
le côté conducteur fig. 16dans la par-
tie inférieure de la planche pour le côté
passager fig. 17. Ils fournissent une
protection supplémentaires en cas de
choc frontal.
A0F0092mfig. 17A0F0079mfig. 16
S’il était nécessaire de transporter un
enfant sur le siège avant, on peut désac-
tiver l’air bag frontal et pour les genoux
(si prévu) côté passager et l’air bag la-
téral (Side Bag). La désactivation/ré-
activation des air bag se produit en ac-
tionnant, la clé enlevée du dispositif de
démarrage, l’interrupteur à clé spéci-
fique (si prévu) placé sur le côté droit
de la planche fig. 18. L’interrupteur est
accessible uniquement si la porte est ou-
verte. Si la porte est ouverte, la tige mé-
tallique de la clé peut être introduite et
enlevée dans les deux positions.ATTENTIONAgir sur l’interrupteur uni-
quement si le moteur est coupé et la clé
de contact enlevée.
L’interrupteur à clé a deux positions:
❒ air bag frontal, genoux (si prévu) et
side bag côté passager activés (po-
sition ON
P): témoin Fsur la fa-
çade du plafonnier avant éteint; il est
absolument interdit de transporter
des enfants sur le siège avant;
A0F0062mfig. 18

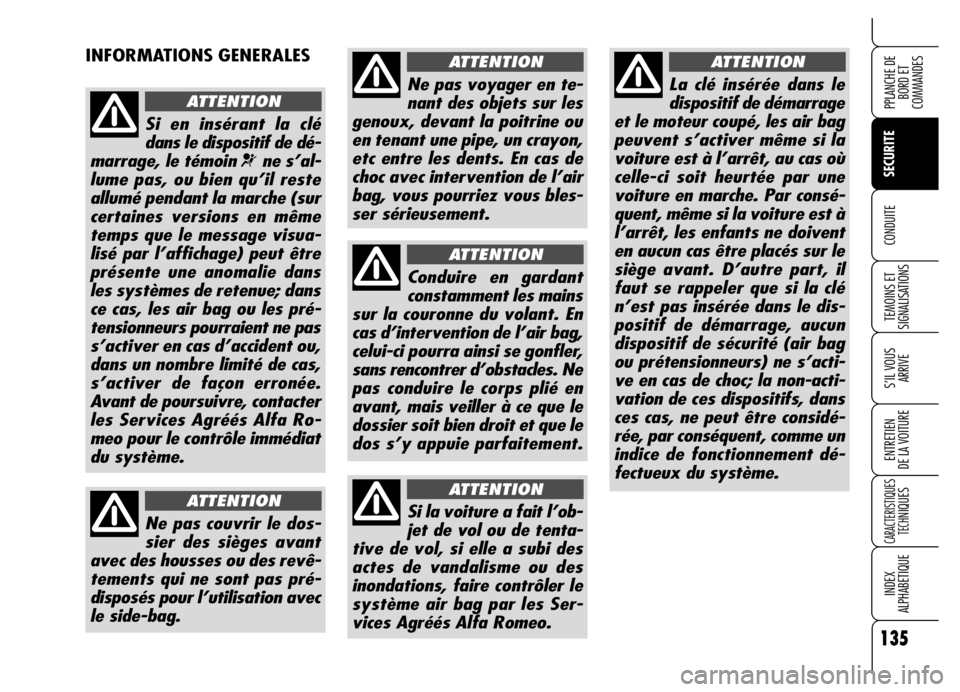

135
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES
CONDUITE
INFORMATIONS GENERALES
Si en insérant la clé
dans le dispositif de dé-
marrage, le témoin
¬ne s’al-
lume pas, ou bien qu’il reste
allumé pendant la marche (sur
certaines versions en même
temps que le message visua-
lisé par l’affichage) peut être
présente une anomalie dans
les systèmes de retenue; dans
ce cas, les air bag ou les pré-
tensionneurs pourraient ne pas
s’activer en cas d’accident ou,
dans un nombre limité de cas,
s’activer de façon erronée.
Avant de poursuivre, contacter
les Services Agréés Alfa Ro-
meo pour le contrôle immédiat
du système.
ATTENTION
Ne pas couvrir le dos-
sier des sièges avant
avec des housses ou des revê-
tements qui ne sont pas pré-
disposés pour l’utilisation avec
le side-bag.
ATTENTION
Ne pas voyager en te-
nant des objets sur les
genoux, devant la poitrine ou
en tenant une pipe, un crayon,
etc entre les dents. En cas de
choc avec intervention de l’air
bag, vous pourriez vous bles-
ser sérieusement.
ATTENTION
Conduire en gardant
constamment les mains
sur la couronne du volant. En
cas d’intervention de l’air bag,
celui-ci pourra ainsi se gonfler,
sans rencontrer d’obstacles. Ne
pas conduire le corps plié en
avant, mais veiller à ce que le
dossier soit bien droit et que le
dos s’y appuie parfaitement.
ATTENTION
Si la voiture a fait l’ob-
jet de vol ou de tenta-
tive de vol, si elle a subi des
actes de vandalisme ou des
inondations, faire contrôler le
système air bag par les Ser-
vices Agréés Alfa Romeo.
ATTENTION
La clé insérée dans le
dispositif de démarrage
et le moteur coupé, les air bag
peuvent s’activer même si la
voiture est à l’arrêt, au cas où
celle-ci soit heurtée par une
voiture en marche. Par consé-
quent, même si la voiture est à
l’arrêt, les enfants ne doivent
en aucun cas être placés sur le
siège avant. D’autre part, il
faut se rappeler que si la clé
n’est pas insérée dans le dis-
positif de démarrage, aucun
dispositif de sécurité (air bag
ou prétensionneurs) ne s’acti-
ve en cas de choc; la non-acti-
vation de ces dispositifs, dans
ces cas, ne peut être considé-
rée, par conséquent, comme un
indice de fonctionnement dé-
fectueux du système.
ATTENTION

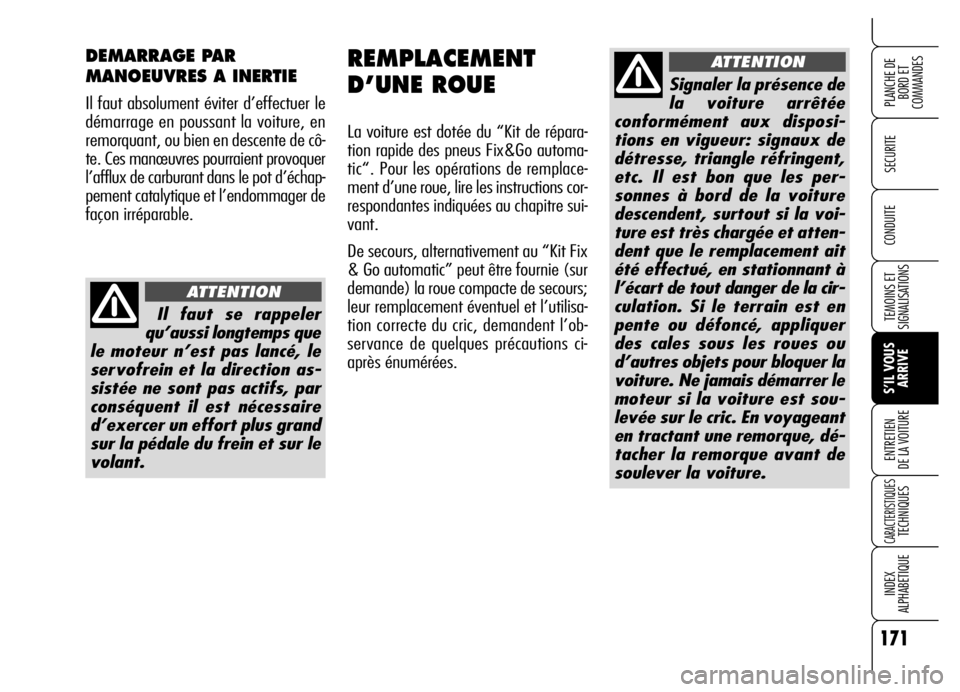

171
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
REMPLACEMENT
D’UNE ROUE
La voiture est dotée du “Kit de répara-
tion rapide des pneus Fix&Go automa-
tic“. Pour les opérations de remplace-
ment d’une roue, lire les instructions cor-
respondantes indiquées au chapitre sui-
vant.
De secours, alternativement au “Kit Fix
& Go automatic” peut être fournie (sur
demande) la roue compacte de secours;
leur remplacement éventuel et l’utilisa-
tion correcte du cric, demandent l’ob-
servance de quelques précautions ci-
après énumérées.
DEMARRAGE PAR
MANOEUVRES A INERTIE
Il faut absolument éviter d’effectuer le
démarrage en poussant la voiture, en
remorquant, ou bien en descente de cô-
te. Ces manœuvres pourraient provoquer
l’afflux de carburant dans le pot d’échap-
pement catalytique et l’endommager de
façon irréparable.
Il faut se rappeler
qu’aussi longtemps que
le moteur n’est pas lancé, le
servofrein et la direction as-
sistée ne sont pas actifs, par
conséquent il est nécessaire
d’exercer un effort plus grand
sur la pédale du frein et sur le
volant.
ATTENTION
Signaler la présence de
la voiture arrêtée
conformément aux disposi-
tions en vigueur: signaux de
détresse, triangle réfringent,
etc. Il est bon que les per-
sonnes à bord de la voiture
descendent, surtout si la voi-
ture est très chargée et atten-
dent que le remplacement ait
été effectué, en stationnant à
l’écart de tout danger de la cir-
culation. Si le terrain est en
pente ou défoncé, appliquer
des cales sous les roues ou
d’autres objets pour bloquer la
voiture. Ne jamais démarrer le
moteur si la voiture est sou-
levée sur le cric. En voyageant
en tractant une remorque, dé-
tacher la remorque avant de
soulever la voiture.
ATTENTION

202
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
UTILISATEURS FUSIBLE AMPERE FIGURE
Allume-cigares avant sur meuble central F44 10 48
Centrale rideau pare-soleil électrique F46 20 48
Système de radionavigation F49 7,5 48
Centrale capteur de pluie F49 7,5 48
Nœud volant F49 7,5 48
Planche boutons de commande F49 7,5 48
Nœud capteurs de stationnement F49 7,5 48
Eclairage commandes tunnel central F49 7,5 48
Eclairage commandes sièges avant F49 7,5 48
Services sur le pare-brise F49 7,5 48
Prédisposition téléphone portable F49 7,5 48
Bouton START/STOP F49 7,5 48
Système Air Bag F50 7,5 48
Centrale système contrôle pression pneus F51 7,5 48
Système prédisposition autoradio F51 7,5 48
Essuie-lave-lunette F52 15 48
Allume-cigares arrière F52 15 48
