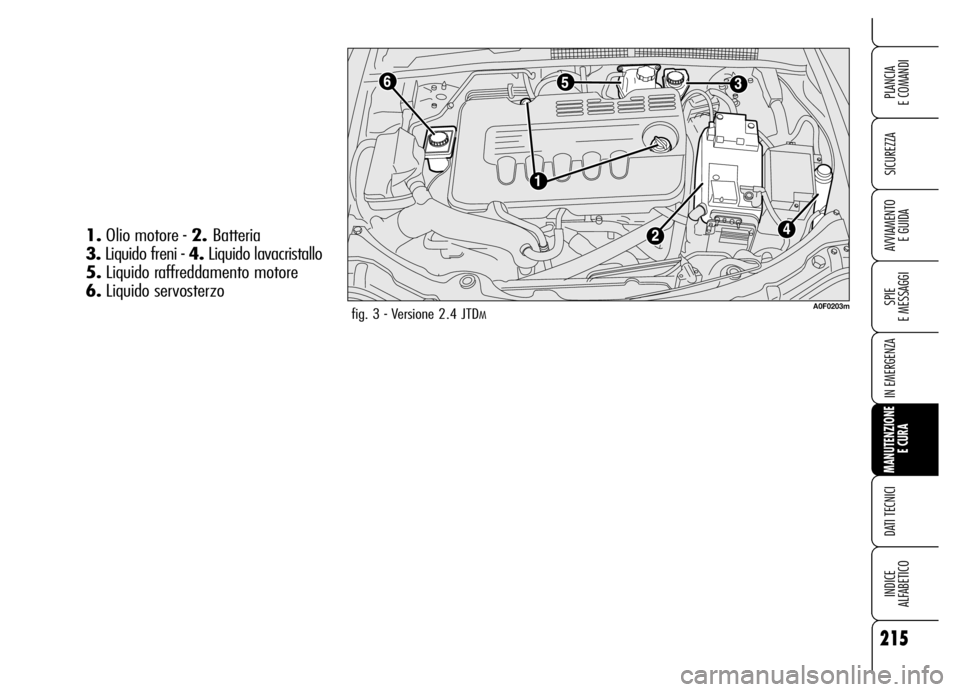

fig. 3 - Versione 2.4 JTDMA0F0203m
1.Olio motore - 2. Batteria
3.Liquido freni - 4.Liquido lavacristallo
5.Liquido raffreddamento motore
6.Liquido servosterzo

216
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDAOLIO MOTORE

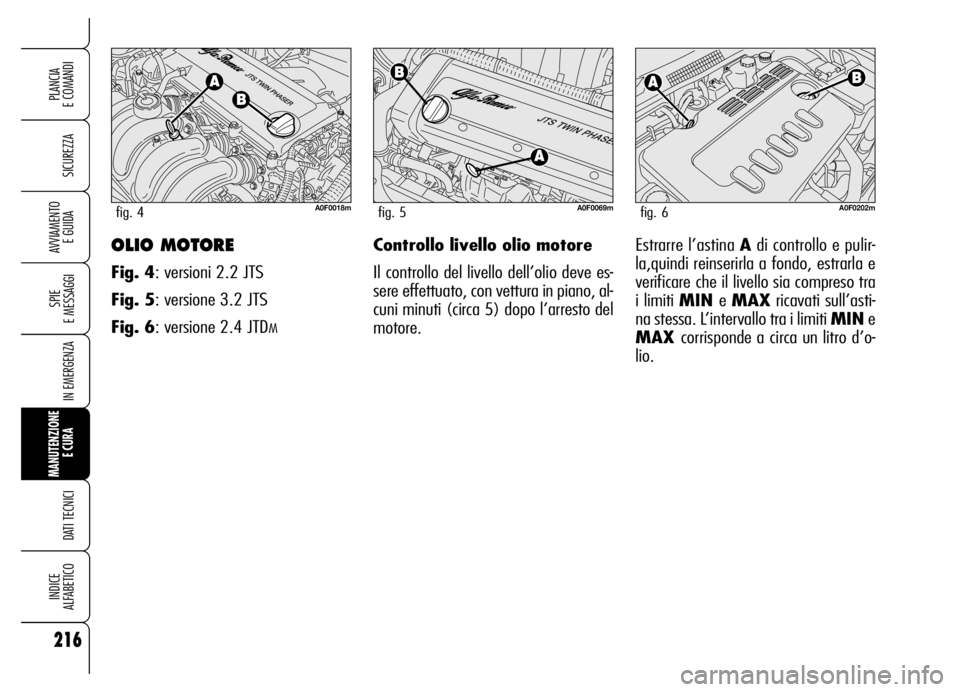

Fig. 4: versioni 2.2 JTS
Fig. 5: versione 3.2 JTS
Fig. 6: versione 2.4 JTD
M
Controllo livello olio motore
Il controllo del livello dell’olio deve es-
sere effettuato, con vettura in piano, al-
cuni minuti (circa 5) dopo l’arresto del
motore.
A0F0018mfig. 4A0F0069mfig. 5A0F0202mfig. 6
Estrarre l’astina Adi controllo e pulir-
la,quindi reinserirla a fondo, estrarla e
verificare che il livello sia compreso tra
i limiti MIN e MAXricavati sull’asti-
na stessa. L’intervallo tra i limiti MINe
MAX corrisponde a circa un litro d’o-
lio.

217
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

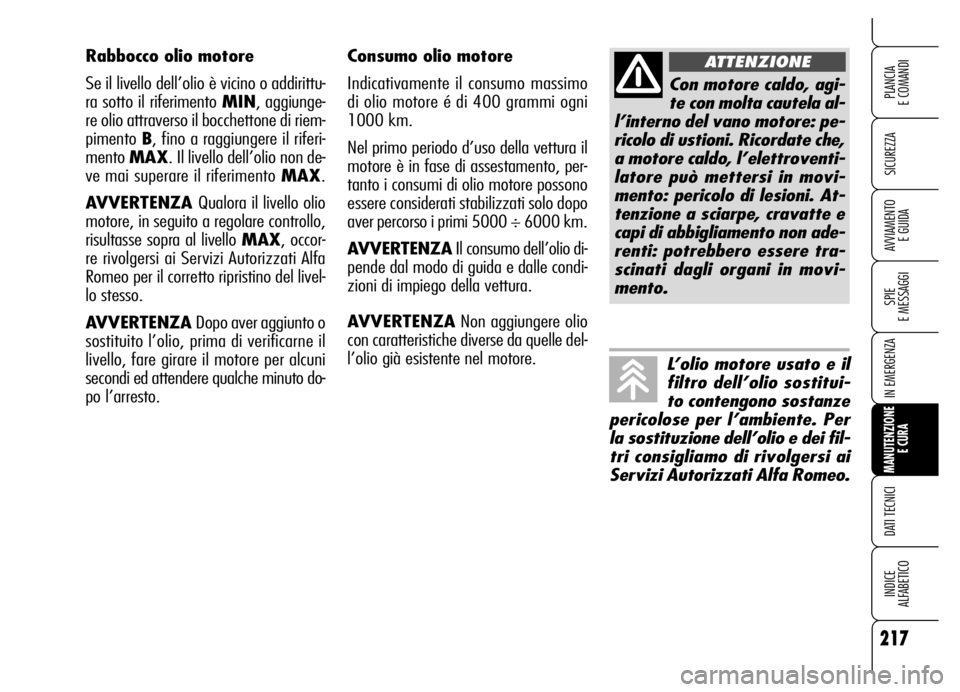

Consumo olio motore
Indicativamente il consumo massimo
di olio motore é di 400 grammi ogni
1000 km.
Nel primo periodo d’uso della vettura il
motore è in fase di assestamento, per-
tanto i consumi di olio motore possono
essere considerati stabilizzati solo dopo
aver percorso i primi 5000 ÷ 6000 km.
AVVERTENZAIl consumo dell’olio di-
pende dal modo di guida e dalle condi-
zioni di impiego della vettura.
AVVERTENZANon aggiungere olio
con caratteristiche diverse da quelle del-
l’olio già esistente nel motore. Rabbocco olio motore
Se il livello dell’olio è vicino o addirittu-
ra sotto il riferimento MIN, aggiunge-
re olio attraverso il bocchettone di riem-
pimento B, fino a raggiungere il riferi-
mento MAX. Il livello dell’olio non de-
ve mai superare il riferimento MAX.
AVVERTENZA Qualora il livello olio
motore, in seguito a regolare controllo,
risultasse sopra al livello MAX, occor-
re rivolgersi ai Servizi Autorizzati Alfa
Romeo per il corretto ripristino del livel-
lo stesso.
AVVERTENZA Dopo aver aggiunto o
sostituito l’olio, prima di verificarne il
livello, fare girare il motore per alcuni
secondi ed attendere qualche minuto do-
po l’arresto.
Con motore caldo, agi-
te con molta cautela al-
l’interno del vano motore: pe-
ricolo di ustioni. Ricordate che,
a motore caldo, l’elettroventi-
latore può mettersi in movi-
mento: pericolo di lesioni. At-
tenzione a sciarpe, cravatte e
capi di abbigliamento non ade-
renti: potrebbero essere tra-
scinati dagli organi in movi-
mento.
ATTENZIONE
L’olio motore usato e il
filtro dell’olio sostitui-
to contengono sostanze
pericolose per l’ambiente. Per
la sostituzione dell’olio e dei fil-
tri consigliamo di rivolgersi ai
Servizi Autorizzati Alfa Romeo.

218
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
L’impianto di raffredda-
mento motore utilizza
fluido protettivo anti-
congelante PARAFLU UP, che va
utilizzato per eventuali rabboc-
chi, non può essere miscelato
con qualsiasi altro tipo di fluido.
Se si dovesse verificare questa
condizione evitare assoluta-
mente di avviare il motore e ri-
volgersi ai Servizi Autorizzati
Alfa Romeo.
Con motore molto cal-
do, non togliere il tap-
po della vaschetta: pericolo di
ustioni.
ATTENZIONE
L’impianto di raffred-
damento è pressuriz-
zato. Sostituire eventualmen-
te il tappo solo con un altro
originale, o l’efficienza del-
l’impianto potrebbe essere
compromessa.
ATTENZIONE

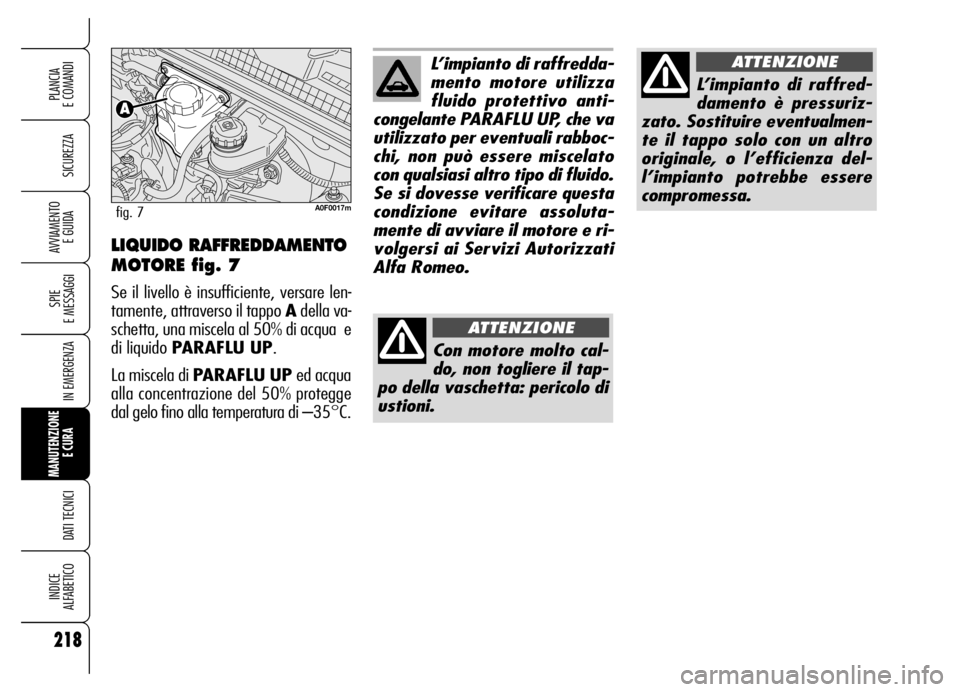

LIQUIDO RAFFREDDAMENTO
MOTORE fig. 7
Se il livello è insufficiente, versare len-
tamente, attraverso il tappo Adella va-
schetta, una miscela al 50% di acqua e
di liquido PARAFLU UP.
La miscela di PARAFLU UP ed acqua
alla concentrazione del 50% protegge
dal gelo fino alla temperatura di –35°C.
A0F0017mfig. 7

219
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDALIQUIDO LAVACRISTALLO/

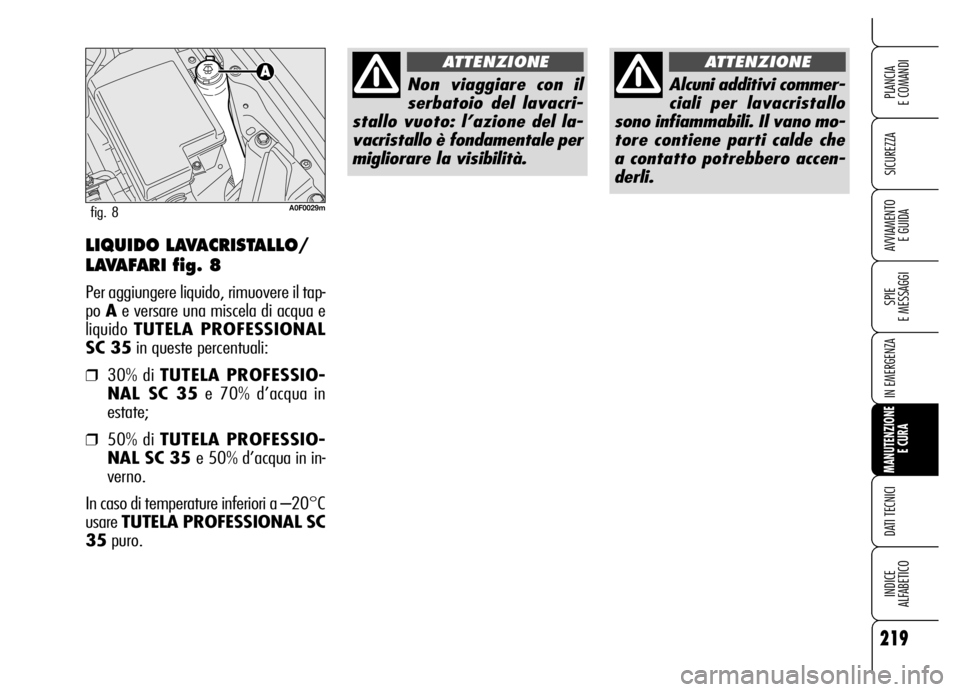

LAVAFARI fig. 8
Per aggiungere liquido, rimuovere il tap-
po Ae versare una miscela di acqua e
liquido TUTELA PROFESSIONAL
SC 35in queste percentuali:
❒30% di TUTELA PROFESSIO-
NAL SC 35e 70% d’acqua in
estate;
❒50% di TUTELA PROFESSIO-
NAL SC 35 e 50% d’acqua in in-
verno.
In caso di temperature inferiori a –20°C
usare TUTELA PROFESSIONAL SC
35puro.
A0F0029mfig. 8
Non viaggiare con il
serbatoio del lavacri-
stallo vuoto: l’azione del la-
vacristallo è fondamentale per
migliorare la visibilità.
ATTENZIONE
Alcuni additivi commer-
ciali per lavacristallo
sono infiammabili. Il vano mo-
tore contiene parti calde che
a contatto potrebbero accen-
derli.
ATTENZIONE

220
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDALIQUIDO SERVOSTERZO

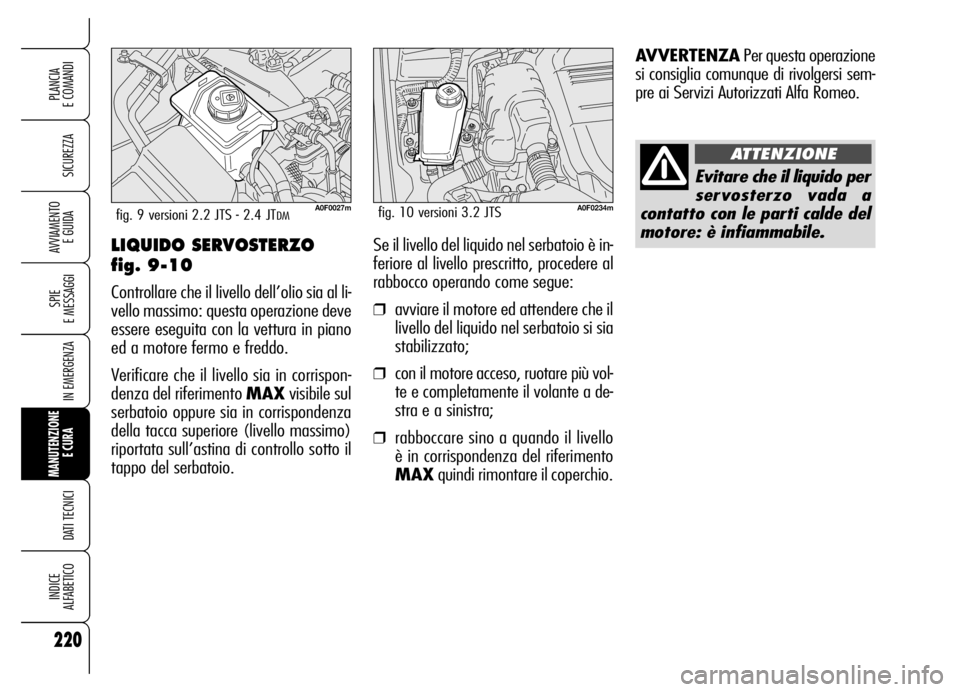

fig. 9-10
Controllare che il livello dell’olio sia al li-
vello massimo: questa operazione deve
essere eseguita con la vettura in piano
ed a motore fermo e freddo.
Verificare che il livello sia in corrispon-
denza del riferimento MAXvisibile sul
serbatoio oppure sia in corrispondenza
della tacca superiore (livello massimo)
riportata sull’astina di controllo sotto il
tappo del serbatoio.
A0F0027mfig. 9 versioni 2.2 JTS - 2.4 JTDMA0F0234mfig. 10 versioni 3.2 JTS
Se il livello del liquido nel serbatoio è in-
feriore al livello prescritto, procedere al
rabbocco operando come segue:
❒avviare il motore ed attendere che il
livello del liquido nel serbatoio si sia
stabilizzato;
❒con il motore acceso, ruotare più vol-
te e completamente il volante a de-
stra e a sinistra;
❒rabboccare sino a quando il livello
è in corrispondenza del riferimento
MAXquindi rimontare il coperchio.
Evitare che il liquido per
servosterzo vada a
contatto con le parti calde del
motore: è infiammabile.
ATTENZIONE
AVVERTENZAPer questa operazione
si consiglia comunque di rivolgersi sem-
pre ai Servizi Autorizzati Alfa Romeo.

221
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Il liquido freni è vele-
noso e altamente cor-
rosivo. In caso di contatto ac-
cidentale lavare immediata-
mente le parti interessate con
acqua e sapone neutro, quindi
effettuare abbondanti risciac-
qui. In caso di ingestione ri-
volgersi immediatamente ad
un medico.
ATTENZIONE

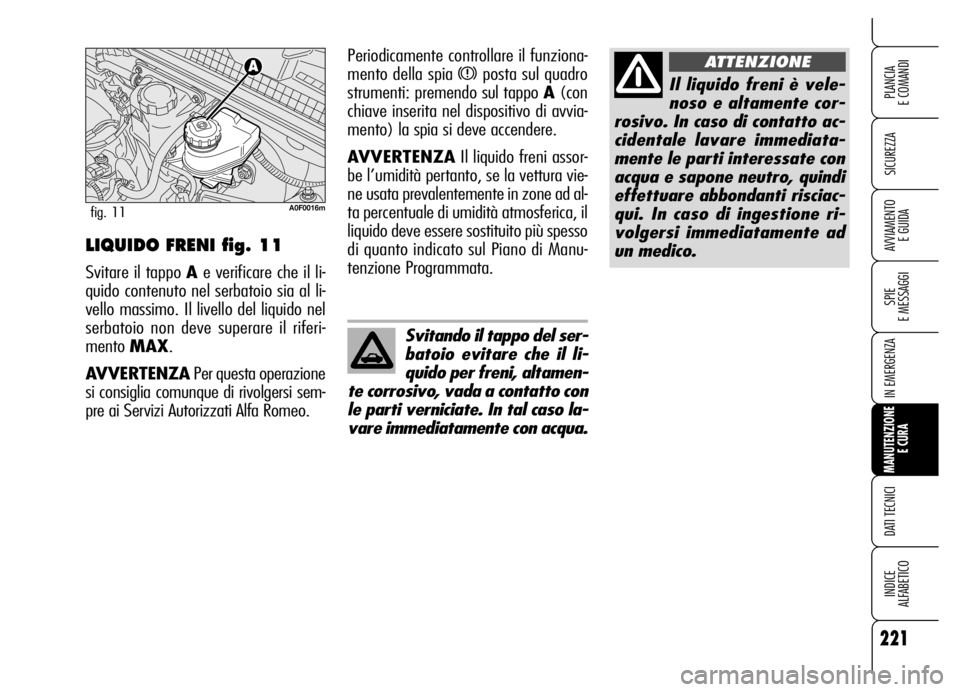

LIQUIDO FRENI fig. 11
Svitare il tappo Ae verificare che il li-
quido contenuto nel serbatoio sia al li-
vello massimo. Il livello del liquido nel
serbatoio non deve superare il riferi-
mento MAX.
AVVERTENZAPer questa operazione
si consiglia comunque di rivolgersi sem-
pre ai Servizi Autorizzati Alfa Romeo.
A0F0016mfig. 11
Svitando il tappo del ser-
batoio evitare che il li-
quido per freni, altamen-
te corrosivo, vada a contatto con
le parti verniciate. In tal caso la-
vare immediatamente con acqua.
Periodicamente controllare il funziona-
mento della spia
xposta sul quadro
strumenti: premendo sul tappo A(con
chiave inserita nel dispositivo di avvia-
mento) la spia si deve accendere.
AVVERTENZAIl liquido freni assor-
be l’umidità pertanto, se la vettura vie-
ne usata prevalentemente in zone ad al-
ta percentuale di umidità atmosferica, il
liquido deve essere sostituito più spesso
di quanto indicato sul Piano di Manu-
tenzione Programmata.

222
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Il simbolo π, presente
sul contenitore, identi-
fica i liquidi freno di tipo sin-
tetico, distinguendoli da quel-
li di tipo minerale. Usare liqui-
di di tipo minerale danneggia
irrimediabilmente le speciali
guarnizioni in gomma dell’im-
pianto di frenatura.

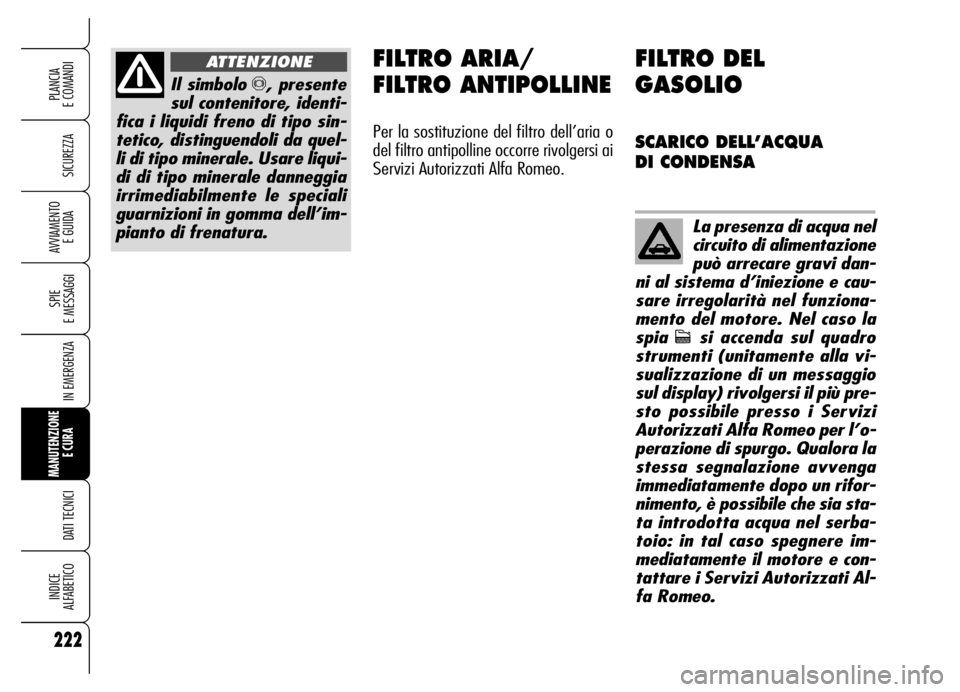

ATTENZIONEFILTRO ARIA/
FILTRO ANTIPOLLINE
Per la sostituzione del filtro dell’aria o
del filtro antipolline occorre rivolgersi ai
Servizi Autorizzati Alfa Romeo.
FILTRO DEL
GASOLIO
SCARICO DELL’ACQUA
DI CONDENSA
La presenza di acqua nel
circuito di alimentazione
può arrecare gravi dan-
ni al sistema d’iniezione e cau-
sare irregolarità nel funziona-
mento del motore. Nel caso la
spia
csi accenda sul quadro
strumenti (unitamente alla vi-
sualizzazione di un messaggio
sul display) rivolgersi il più pre-
sto possibile presso i Servizi
Autorizzati Alfa Romeo per l’o-
perazione di spurgo. Qualora la
stessa segnalazione avvenga
immediatamente dopo un rifor-
nimento, è possibile che sia sta-
ta introdotta acqua nel serba-
toio: in tal caso spegnere im-
mediatamente il motore e con-
tattare i Servizi Autorizzati Al-
fa Romeo.
