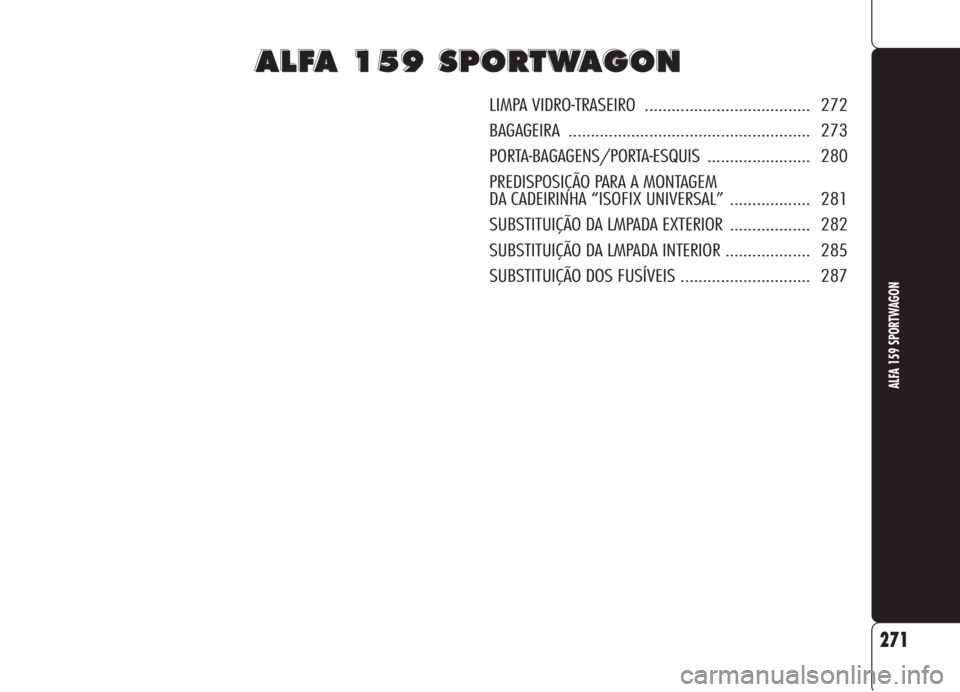

LIMPA VIDRO-TRASEIRO ..................................... 272
BAGAGEIRA ...................................................... 273
PORTA-BAGAGENS/PORTA-ESQUIS ....................... 280
PREDISPOSIÇÃO PARA A MONTAGEM
DA CADEIRINHA “ISOFIX UNIVERSAL” .................. 281
SUBSTITUIÇÃO DA LMPADA EXTERIOR .................. 282
SUBSTITUIÇÃO DA LMPADA INTERIOR ................... 285
SUBSTITUIÇÃO DOS FUSÍVEIS ............................. 287
271
ALFA 159 SPORTWAGON

❒posicionar correctamente o novo
braço, apertar a fundo a porca Be
em seguida abaixar a cobertura A.
BORRIFADOR
Se, o jacto não sair, verificar primeira-
mente que seja presente o líquido no
tanque do lava pára-brisas/lava vidro-
traseiro (ver o parágrafo “Verificação
dos níveis” no capítulo “Manutenção do
veículo”).
Controlar em seguida que os furos A-
fig. 3presentes no borrifador não se-
jam obturados, e eventualmente libe-
rá-los utilizando um alfinete.
LIMPA VIDRO-
TRASEIRO
FUNCIONAMENTO
Ao puxar a alavanca para o volante (po-
sição instável) se acciona o jacto do la-
va vidro-traseiro e o funcionamento con-
tínuo do limpa vidro-traseiro. O funcio-
namento termina quando se solta a ala-
vanca.
Ao rodar a virola A-fig. 1da posição
ON/OFF para a posição
&se accio-
na o limpa vidro-traseiro com funciona-
mento intermitente.
SUBSTITUIÇÃO DA PALHETA
Proceder como indicado a seguir:
❒levar a cobertura A-fig. 2despa-
rafusar a porca Be remover o braço
C;
272
ALFA 159 SPORTWAGON
A0E0264mfig. 1
A0E0267mfig. 2
A0E0268mfig. 3

BAGAGEIRA
ABERTURA DE EMERGÊNCIA
DA BAGAGEIRA POR
DENTRO DO VEÍCULO

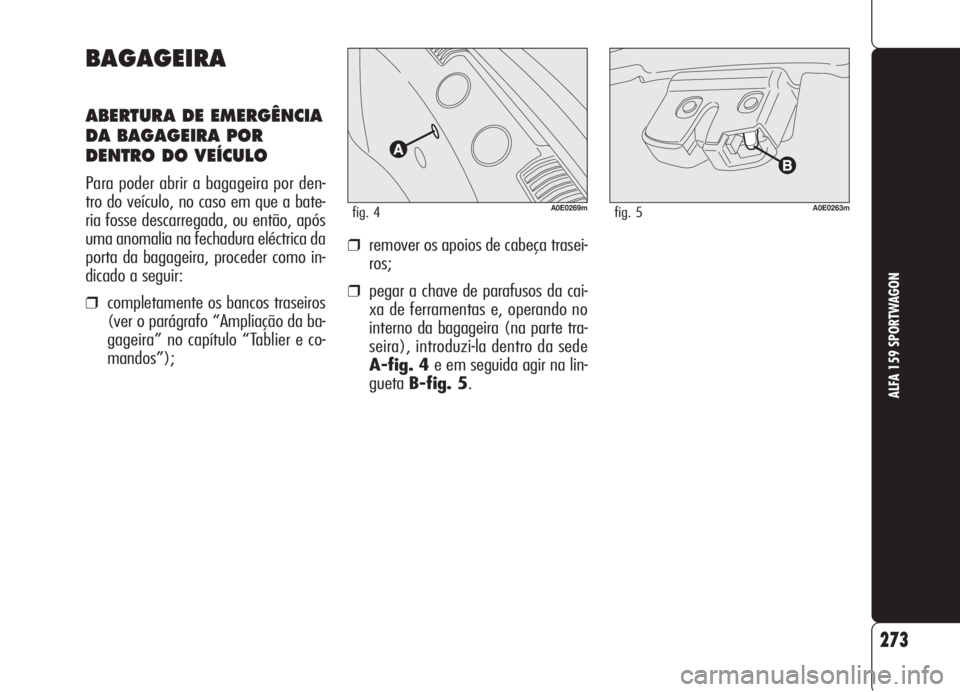

Para poder abrir a bagageira por den-
tro do veículo, no caso em que a bate-
ria fosse descarregada, ou então, após
uma anomalia na fechadura eléctrica da
porta da bagageira, proceder como in-
dicado a seguir:
❒completamente os bancos traseiros
(ver o parágrafo “Ampliação da ba-
gageira” no capítulo “Tablier e co-
mandos”);
273
ALFA 159 SPORTWAGON
A0E0269mfig. 4A0E0263mfig. 5
❒remover os apoios de cabeça trasei-
ros;
❒pegar a chave de parafusos da cai-
xa de ferramentas e, operando no
interno da bagageira (na parte tra-
seira), introduzi-la dentro da sede
A-fig. 4e em seguida agir na lin-
guetaB-fig. 5.

VÃOS PORTA-OBJECTOS
fig. 8 - 9
Nas laterais da bagageira se encontram
dois vãos porta-objectos fechados por
uma tampa.
Para abrir a tampa, premir o botão A
e rodá-lo para baixo.
274
ALFA 159 SPORTWAGON
Se, ao viajar em zonas
onde é dificultoso o
abastecimento de combustível,
e se quer transportar gasolina
num tanque de reserva, será
necessário fazê-lo respeitando
as disposições de lei, utilizando
somente um tanque homologa-
do, e fixado adequadamente
nos ganchos de ancoragem da
carga. Contudo, mesmo assim
se aumenta o risco de incêndio
em caso de acidente.
AVISO
Uma bagagem pesada
não ancorada correcta-
mente, em caso de acidente,
pode provocar graves danos
aos passageiros.
AVISO
A0E0273mfig. 8
A0E0272mfig. 9
A0E0270mfig. 6A0E0271mfig. 7

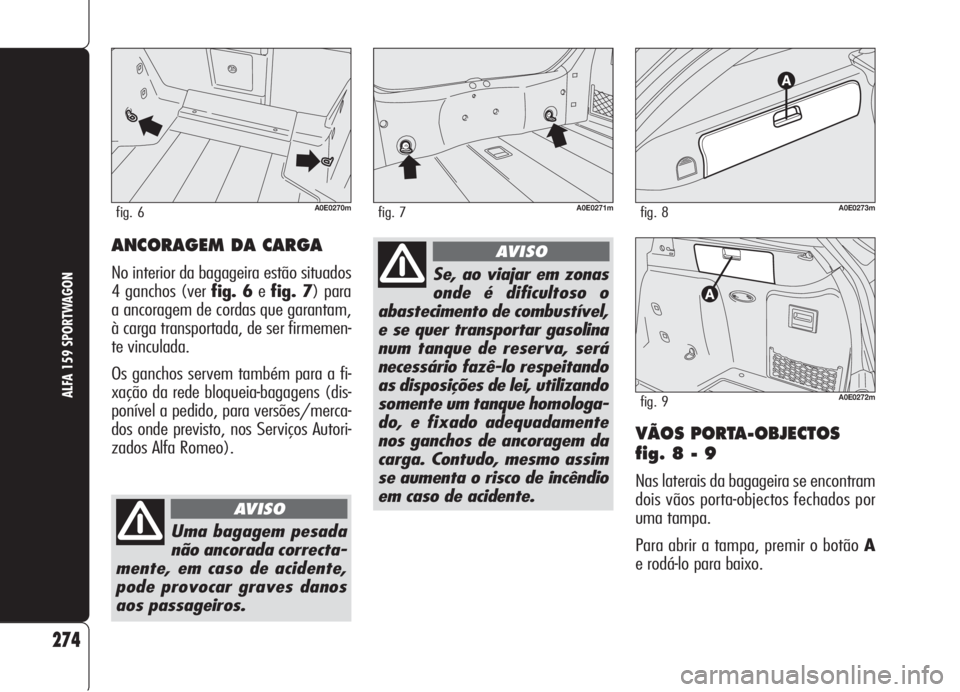

ANCORAGEM DA CARGA
No interior da bagageira estão situados
4 ganchos (ver fig. 6efig. 7) para
a ancoragem de cordas que garantam,
à carga transportada, de ser firmemen-
te vinculada.
Os ganchos servem também para a fi-
xação da rede bloqueia-bagagens (dis-
ponível a pedido, para versões/merca-
dos onde previsto, nos Serviços Autori-
zados Alfa Romeo).

275
ALFA 159 SPORTWAGON
A0E0274mfig. 10
Não ligar na tomada de
corrente acessórios com
um consumo superior
aquele máximo indicado. Um
prolongado consumo de corren-
te pode descarregar a bateria
impedindo o sucessivo arranque
do motor.

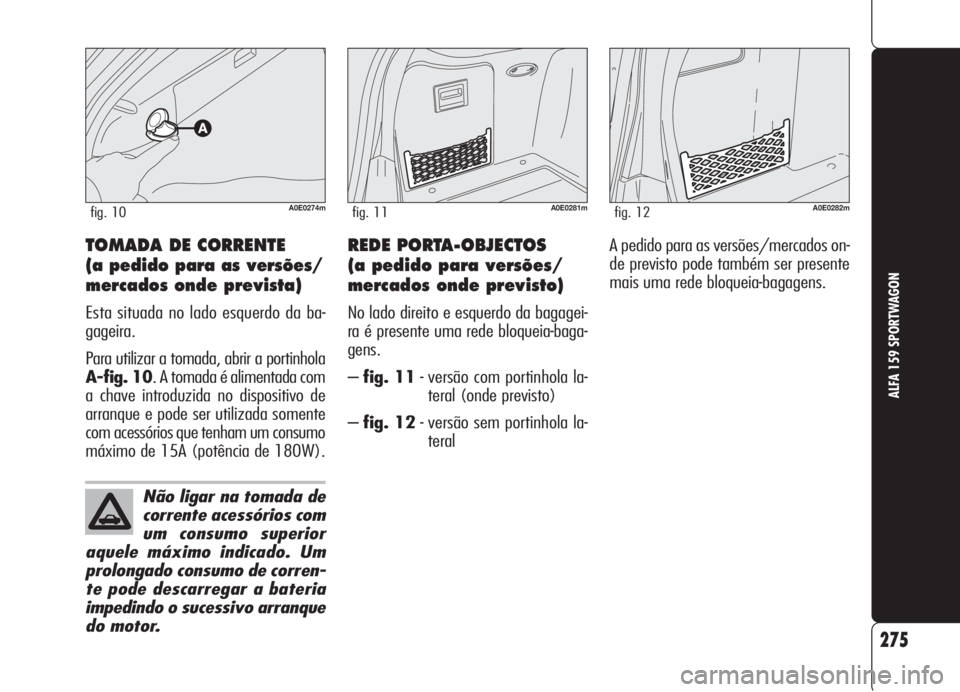

TOMADA DE CORRENTE
(a pedido para as versões/
mercados onde prevista)
Esta situada no lado esquerdo da ba-
gageira.
Para utilizar a tomada, abrir a portinhola
A-fig. 10. A tomada é alimentada com
a chave introduzida no dispositivo de
arranque e pode ser utilizada somente
com acessórios que tenham um consumo
máximo de 15A (potência de 180W).
A0E0281mfig. 11 A0E0282mfig. 12
REDE PORTA-OBJECTOS
(a pedido para versões/
mercados onde previsto)
No lado direito e esquerdo da bagagei-
ra é presente uma rede bloqueia-baga-
gens.
–fig. 11- versão com portinhola la-
teral (onde previsto)
–fig. 12- versão sem portinhola la-
teralA pedido para as versões/mercados on-
de previsto pode também ser presente
mais uma rede bloqueia-bagagens.

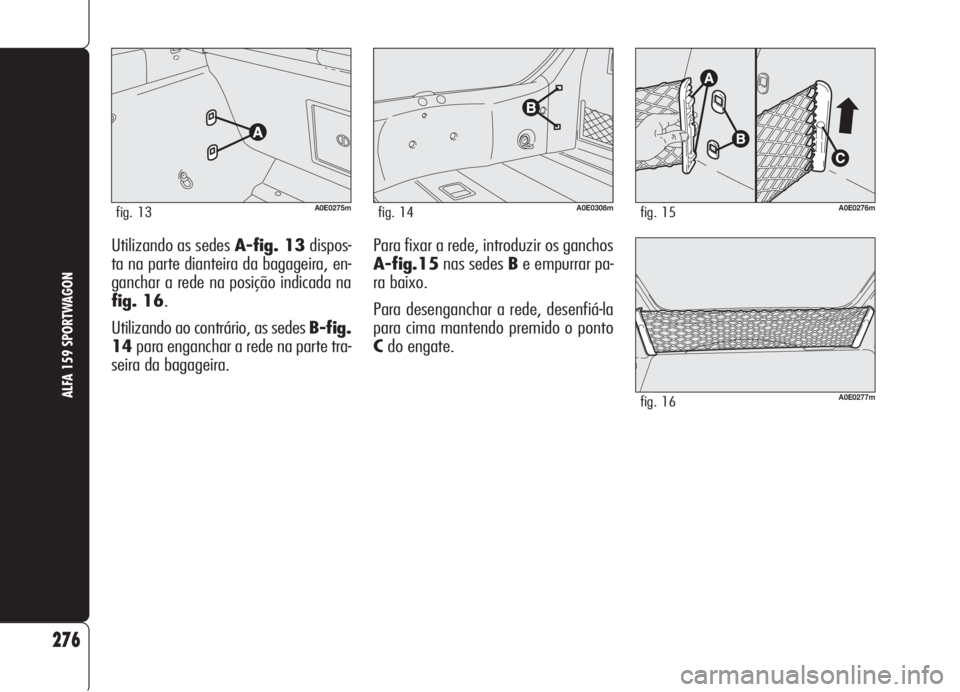

Utilizando as sedes A-fig. 13dispos-
ta na parte dianteira da bagageira, en-
ganchar a rede na posição indicada na
fig. 16.
Utilizando ao contrário, as sedes B-fig.
14para enganchar a rede na parte tra-
seira da bagageira.
276
ALFA 159 SPORTWAGON
A0E0275mfig. 13A0E0276mfig. 15
A0E0277mfig. 16
A0E0308mfig. 14
Para fixar a rede, introduzir os ganchos
A-fig.15nas sedes Be empurrar pa-
ra baixo.
Para desenganchar a rede, desenfiá-la
para cima mantendo premido o ponto
Cdo engate.

277
ALFA 159 SPORTWAGON
CORTINA
COBRE-BAGAGENS

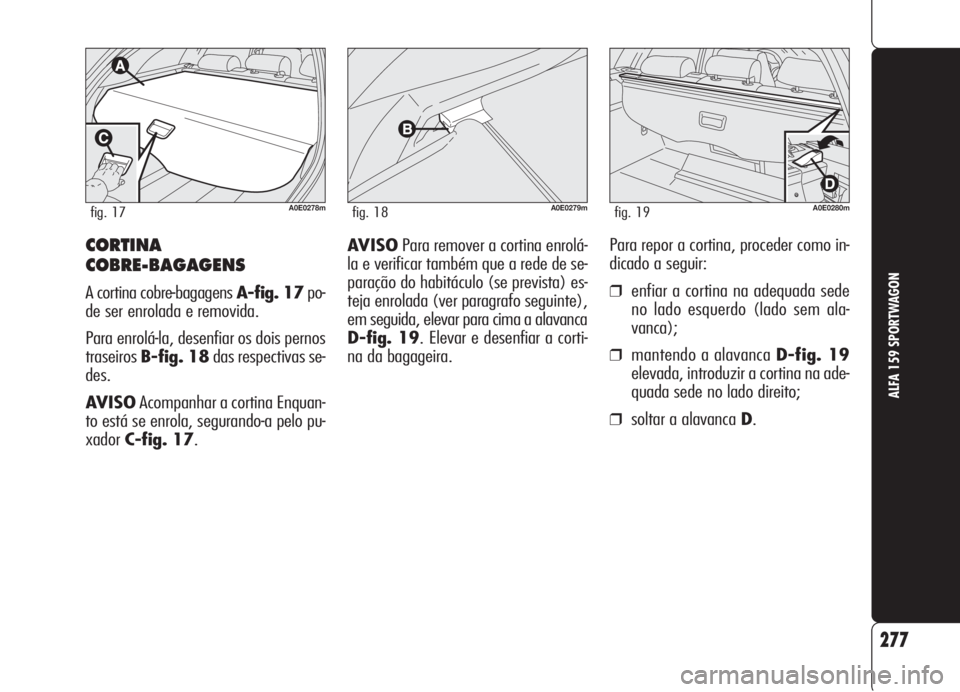

A cortina cobre-bagagens A-fig. 17po-
de ser enrolada e removida.
Para enrolá-la, desenfiar os dois pernos
traseirosB-fig. 18das respectivas se-
des.
AVISOAcompanhar a cortina Enquan-
to está se enrola, segurando-a pelo pu-
xadorC-fig. 17.
A0E0278mfig. 17A0E0279mfig. 18A0E0280mfig. 19
Para repor a cortina, proceder como in-
dicado a seguir:
❒enfiar a cortina na adequada sede
no lado esquerdo (lado sem ala-
vanca);
❒mantendo a alavanca D-fig. 19
elevada, introduzir a cortina na ade-
quada sede no lado direito;
❒soltar a alavanca D. AVISOPara remover a cortina enrolá-
la e verificar também que a rede de se-
paração do habitáculo (se prevista) es-
teja enrolada (ver paragrafo seguinte),
em seguida, elevar para cima a alavanca
D-fig. 19. Elevar e desenfiar a corti-
na da bagageira.

CORTINA COM
REDESUPERIOR DE
SEPARAÇÃO DO
HABITÁCULO
(onde prevista)

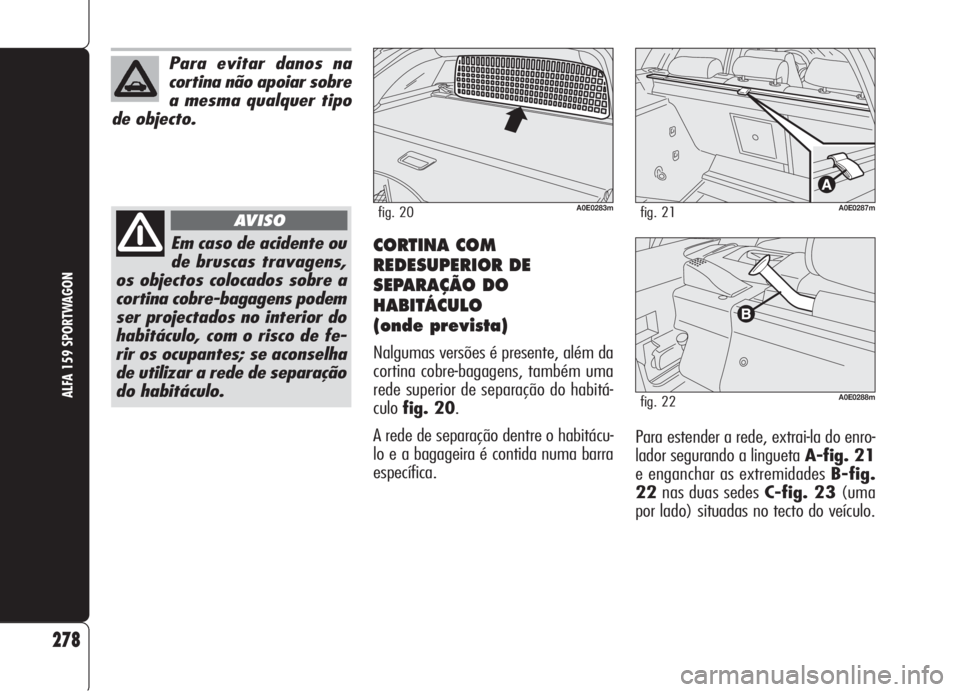

Nalgumas versões é presente, além da
cortina cobre-bagagens, também uma
rede superior de separação do habitá-
culofig. 20.
A rede de separação dentre o habitácu-
lo e a bagageira é contida numa barra
específica.
A0E0283mfig. 20A0E0287mfig. 21
A0E0288mfig. 22
Para estender a rede, extrai-la do enro-
lador segurando a lingueta A-fig. 21
e enganchar as extremidades B-fig.
22nas duas sedes C-fig. 23(uma
por lado) situadas no tecto do veículo.
278
ALFA 159 SPORTWAGON
Para evitar danos na
cortina não apoiar sobre
a mesma qualquer tipo
de objecto.
Em caso de acidente ou
de bruscas travagens,
os objectos colocados sobre a
cortina cobre-bagagens podem
ser projectados no interior do
habitáculo, com o risco de fe-
rir os ocupantes; se aconselha
de utilizar a rede de separação
do habitáculo.
AVISO
