2006 Alfa Romeo 159 Manual de Uso e Manutenção (in Portuguese)

263
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
CARACTERÍSTICASTÉCNICAS
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
RENDIMENTOS

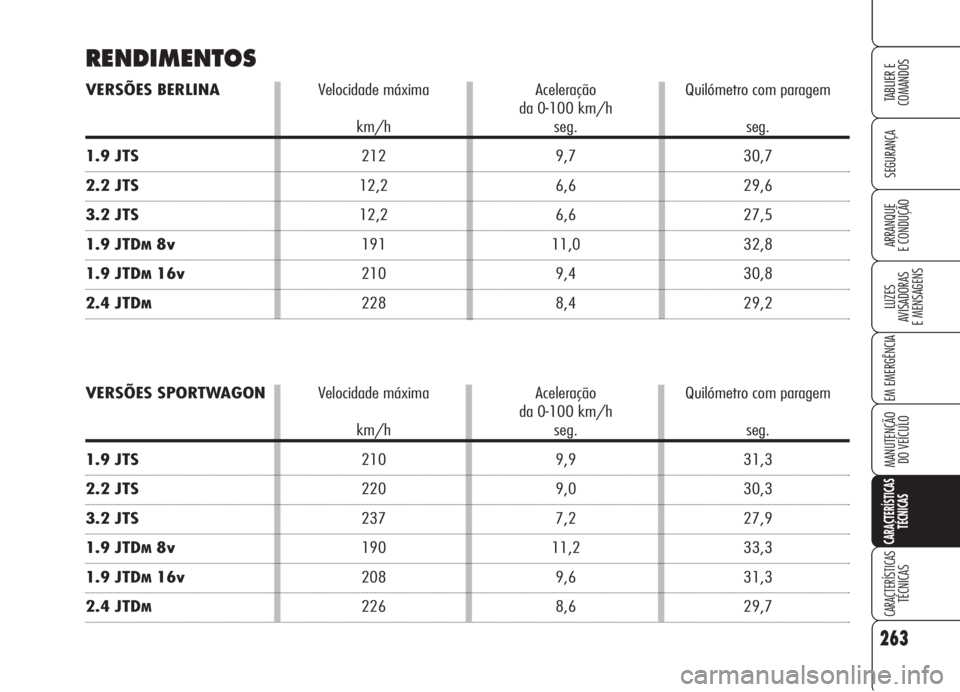

VERSÕES BERLINAVelocidade máxima Aceleração Quilómetro com paragem
da 0-100 km/h
km/h seg. seg.
1.9 JTS212 9,7 30,7
2.2 JTS12,2 6,6 29,6
3.2 JTS12,2 6,6 27,5
1.9 JTDM8v191 11,0 32,8
1.9 JTDM16v210 9,4 30,8
2.4 JTDM228 8,4 29,2
VERSÕES SPORTWAGONVelocidade máxima Aceleração Quilómetro com paragem
da 0-100 km/h
km/h seg. seg.
1.9 JTS210 9,9 31,3
2.2 JTS220 9,0 30,3
3.2 JTS 237 7,2 27,9
1.9 JTDM8v190 11,2 33,3
1.9 JTDM16v208 9,6 31,3
2.4 JTDM226 8,6 29,7

264
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
2.2 JTS
1490
1200
1100
2010
520
1500
70
80
3.2 JTS
1680
1300
1100
2200
520
1700
60
80
1.9 JTDM8v
1525
1200
1100
2045
520
1500
70
80
1.9 JTDM16v
1535
1200
1100
2055
520
1500
70
80
2.4 JTDM
1630
1300
1100
2150
520
1500
70
80
1.9 JTS
1480
1200
1100
2000
520
1500
70
80
PESOS
PESOS (kg)
Versões Berlina
Peso do veículo
em ordem de marcha
Peso máx. admitido (*)
– eixo dianteiro
– eixo traseiro
– total
Carga útil
incluído o condutor (**)
Cargas rebocáveis
Carga máxima
na rótula
Carga máxima no tecto (***)
(*) Cargas a não superar. É responsabilidade do Usuário dispor as mercadorias na bagageira e/ou no plano de carga em relação dos
pesos admitidos.
(**) Com equipamentos especiais (tecto de abrir, dispositivo de reboque, etc.) o peso sem carga aumenta e, consequentemente, di-
minui a capacidade útil de acordo com as cargas máximas admitidas.
(***) Barras porta-bagagens da Lineaccessori Alfa Romeo, capacidade máxima: 50 kg.

265
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
CARACTERÍSTICASTÉCNICAS
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
1.9 JTS
1530
1200
1100
2050
520
1500
70
80
2.2 JTS
1540
1200
1100
2060
520
1500
70
80
3.2 JTS
1730
1300
1100
2250
520
1800
70
80
1.9 JTDM8v
1575
1200
1100
2095
520
1500
70
80
1.9 JTDM16v
1585
1200
1100
2105
520
1500
70
80
2.4 JTDM
1680
1300
1100
2200
520
1500
70
80

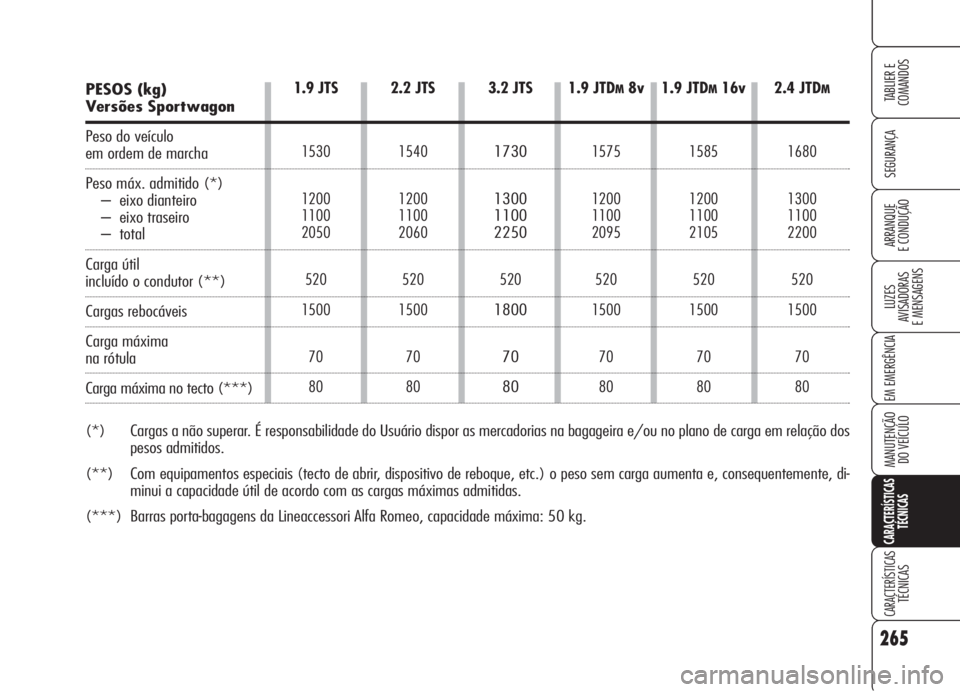

PESOS (kg)
Versões Sportwagon
Peso do veículo
em ordem de marcha
Peso máx. admitido (*)
– eixo dianteiro
– eixo traseiro
– total
Carga útil
incluído o condutor (**)
Cargas rebocáveis
Carga máxima
na rótula
Carga máxima no tecto (***)
(*) Cargas a não superar. É responsabilidade do Usuário dispor as mercadorias na bagageira e/ou no plano de carga em relação dos
pesos admitidos.
(**) Com equipamentos especiais (tecto de abrir, dispositivo de reboque, etc.) o peso sem carga aumenta e, consequentemente, di-
minui a capacidade útil de acordo com as cargas máximas admitidas.
(***) Barras porta-bagagens da Lineaccessori Alfa Romeo, capacidade máxima: 50 kg.

266
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
ABASTECIMENTOS
1.9 JTDM8v
70❍
10❍
7,5
4,6
❑
2,3
6,0
1.9 JTDM16v
70❍
10❍
7,5
4,6
❑
2,3
6,0
2.4 JTDM
70❍
10❍
7,35
6,4
❑
2,8
6,0
1.9 JTS
70●
10●
8,15
5,4
■
2,3
6,0
2.2 JTS
70●
10●
8,15
5,4
■
2,3
6,0
3.2 JTS
69●
10●
10,3
5,4
■
2,8 (Õ)
6,0
Combustíveis prescritos
e lubrificantes originais
●Gasolina Verde sem
chumbo não inferior
a 95 R.O.N.
(Especificação EN228)
❍Gasóleo para auto-tracção
(Especificação EN590)
Mistura de água
e líquido
PARAFLU UP ao 50%
■SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
(Õ) TUTELA
CAR MULTIAXLE
Mistura de água e líquido
TUTELA
PROFESSIONAL SC 35
Depósito do combustível: litros
– compreendida
uma reserva de litros
Sistema de arrefecimento do motor litros
Circuito de lubrificação litros
motor
Caixa de velocidades
mecânica/diferencial litros
Recipiente do líquido lava
pára-brisas com lava-faróis litros

267
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
CARACTERÍSTICASTÉCNICAS
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
FLUIDOS E LUBRIFICANTES
CARACTERÍSTICAS E PRODUTOS ACONSELHADOS
Uso Características qualitativas dos fluidos e Fluidos Intervalo
lubrificantes para um funcionamento correcto e Lubrificantes de substituição
do veículo originais
Lubrificantes para
motores a gasolina
Lubrificantes para
motores a gasóleo
Lubrificantes com base sintética de gradação SAE 5W-40
qualificaçãoFIAT 9.55535-H2.
Lubrificantes com base sintética de gradação SAE 5W-40
qualificaçãoFIAT 9.55535-M2.SELENIA StAR
SELENIA WRConforme o
Plano de
Manutenção
Programada
Conforme o
Plano de
Manutenção
Programada
Para o correcto funcionamento das versões Multijet com DPF utilizar exclusivamente o tipo de lubrificante original. Em casos de emergência, onde não
disponível o produto original, efectuar somente um abastecimento máximo de 0,5 litro e dirija-se o quanto antes possível a Serviços Autorizados Alfa
Romeo.
Em caso de uso de produtos SAE 5W-40 não originais, são aceites lubrificantes com prestações mínimas ACEA A3 para os motores a gasolina, ACEA
B4 para os motores Diesel; neste caso não são garantidas as prestações ideais do motor.
O uso de produtos com características inferiores em relação à ACEA A3 e ACEA B4 podem causar danos ao motor não cobertos por uma garantia.
Para condições climáticas particularmente rígidas pedir à Serviços Autorizados Alfa Romeo o produto apropriado da gama Selenia.

268
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Lubrificante sintético de gradação SAE 75W-85
Supera as especificações API GL 4
Lubrificante sintético de gradação SAE 75W-90.
Supera as especificações API GL-5
Lubrificante para transmissões hidrostáticas que supere a
especificação “ATF DEXRON III”
Massa a base de sabões de lítio com bissulfureto de molibdénio.
Consistência NLGI 2
Massa a base de sabões de lítio. Consistência NLGI 0
Fluido sintético FMVSS n° 116, DOT 4, ISO 4925, SAE J-1704
CUNA NC 956-01
Protector com acção anti-congelante de cor vermelha a base de
glicol mono-etilénico inibido com formulação orgânica.
Supera as especificações CUNA NC 956-16, ASTM D 3306
Mistura de alcoóis, água e tensioactivos CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA CAR
MULTIAXLE
TUTELA GI/E
TUTELA STAR 500
TUTELA
MRM ZERO
TUTELA TOP 4
PARAFLU UP
TUTELA
PROFESSIONAL
SC 35Caixa de velocidades e
diferenciais mecânicos
Grupo de reenvio e
diferencial traseiro
(versão 3.2 JTS)
Direcção assistida
hidráulica
Junções homocinéticas
lado roda
Junções homocinéticas
lado diferencial
Travões hidráulicos e
comandos hidráulicos
da embraiagem
Circuitos de arrefecimento
Porcentagem de uso:
50% água
50% Paraflu UP
Utilizar puro
ou diluído nos sistemas
limpa/lava pára-brisas
Líquido para travões
Líquido para o lava
pára-brisas/
lava-faróis
Uso Características qualitativas dos fluidos e Fluidos e Lubrificantes Aplicações
lubrificantes para um funcionamento correcto do veículo originais
Protector para
radiadores Lubrificantes
para a transmissão
do movimento

269
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
CARACTERÍSTICASTÉCNICAS
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
–ciclo extra-urbano: é efectuada
uma condução que simula o uso de cir-
culação extra-urbana do veículo com fre-
quentes acelerações em todas as mar-
chas; a velocidade de percurso varia de
0 a 120 km/h;
–consumo combinado: é determi-
nada com uma ponderação de cerca
37% do ciclo urbano e de cerca 63% do
ciclo extra-urbano.AVISO Tipo de percurso, si-
tuações de tráfego, condições
atmosféricas, estilo de con-
dução, estado geral do veículo,
nível de modelo/equipamen-
tos/acessórios, uso do climati-
zador, carga do veículo, pre-
sença de porta-bagagens no
tecto, outras situações que pe-
nalizam a penetração aerodinâ-
mica ou a resistência ao avanço
levam a valores de consumo di-

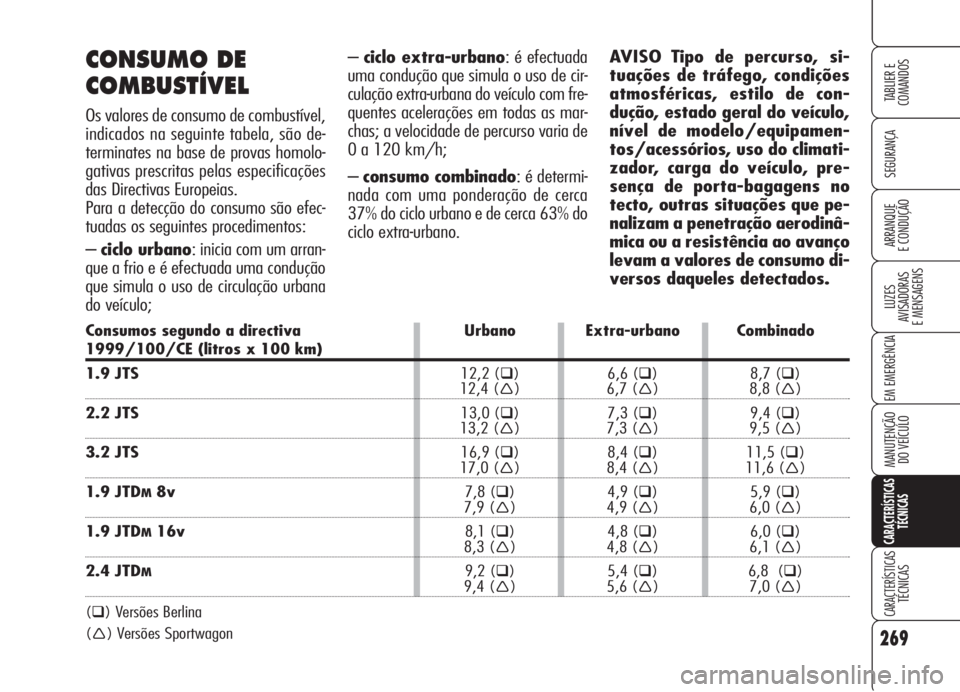

versos daqueles detectados.CONSUMO DE
COMBUSTÍVEL
Os valores de consumo de combustível,
indicados na seguinte tabela, são de-
terminates na base de provas homolo-
gativas prescritas pelas especificações
das Directivas Europeias.
Para a detecção do consumo são efec-
tuadas os seguintes procedimentos:
–ciclo urbano: inicia com um arran-
que a frio e é efectuada uma condução
que simula o uso de circulação urbana
do veículo;
Consumos segundo a directiva Urbano Extra-urbano Combinado
1999/100/CE (litros x 100 km)
1.9 JTS12,2 (
) 6,6 () 8,7 ()12,4 () 6,7 () 8,8 ()
2.2 JTS13,0 (
) 7,3 () 9,4 ()13,2 () 7,3 () 9,5 ()
3.2 JTS 16,9 (
) 8,4 () 11,5 ()17,0 () 8,4 () 11,6 ()
1.9 JTD
M8v7,8 () 4,9 () 5,9 ()7,9 () 4,9 () 6,0 ()
1.9 JTD
M16v8,1 () 4,8 () 6,0 ()8,3 () 4,8 () 6,1 ()
2.4 JTD
M9,2 () 5,4 () 6,8 ()9,4 () 5,6 () 7,0 ()
(
) Versões Berlina
(
) Versões Sportwagon

270
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
EMISSÕES DE CO2
Os valores de emissão de CO2, ilustrados nas seguintes tabelas, são referidos ao consumo combinado.
EMISSÕES DE CO2SEGUNDO A DIRECTIVA 1999/100/CE (g/km)
1.9 JTS 2.2 JTS 3.2 JTS 1.9 JTDM8v 1.9 JTDM16v 2.4 JTDM
205 221 273 157 159 179
Versões Berlina
Versões Sportwagon
1.9 JTS 2.2 JTS 3.2 JTS 1.9 JTDM8v 1.9 JTDM16v 2.4 JTDM
209 224 275 159 162 184
